SW-DC01: Módulo de alimentação CC para CC
- O SW-DC01 é fabricado e testado rigorosamente usando um processo sem chumbo e está em conformidade com os padrões RoHS e Reach.
| Parâmetro | Mínimo | Tipo | Máx. | Unidade | Doença |
| Condições de operação | |||||
| Tensão de alimentação | 8 | 12 | 30 | V | |
| Faixa de temperatura operacional | -20 | 60 | °C | ||
| Consumo atual | |||||
| Corrente sem carga | < 1 | mA | |||
| Parâmetros de frequência de oscilação | |||||
| Frequência de oscilação | 100 | KHz | |||
Características
- Faixa de tensão de operação: 8-30 V
- Tensão de saída de 3,3 V/4,2 V/5 V para opcional
- Corrente máxima de saída 2A
- Conexão reversa integrada e proteção contra sobretensão
- Forte anti-interferência
- Faixa de temperatura de operação: -20 ~ +60 °C
Aplicações
- Fonte de alimentação do controle remoto
- Controle de brinquedos
- Fonte de alimentação dos módulos sem fio
- Aplicações de saída de 3,3 V, 4,2 V, 5 V

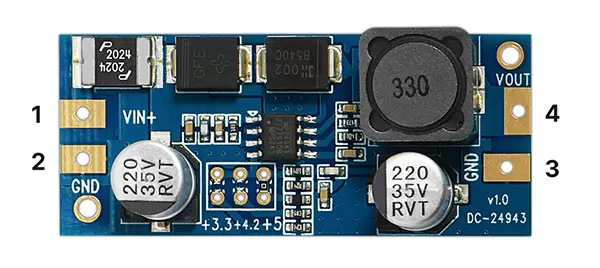

| Pino Nº. | Definição de PIN | Descrição |
| 1 | VIN+ | Conecte à fonte de alimentação positiva (+8~+30v) |
| 2 e 3 | Terra | Conectar ao aterramento |
| 4 | VOUT | Selecione a saída de tensão (+3,3v, +4,2v, +5v) pelo jumper |
