Beacon128: Módulo de farol integrado de tamanho pequeno de 2,4 GHz
- Beacon128 é um módulo Beacon Bluetooth 1 de baixa energia de baixa tensão, baixo consumo de energia e totalmente integrado. Possui uma camada física de baixo consumo de energia, uma camada de link com um mecanismo de segurança integrado, uma interface host/controlador (HCI) e um poderoso gerenciamento de energia que permite a operação usando baterias de 3V de forma eficiente.
- 1. O módulo Beacon adota o protocolo Ble, que pode se comunicar com o módulo BLE e o telefone celular inteligente.
- 2. Mais longe que a distância BLE.
- 3. A comunicação por difusão pode ser ponto a ponto, muitos para muitos e não há limite de número.
- 4. Interface SPI, sem MCU a bordo, suporte técnico de software e hardware, preço baixo.
| Parâmetros | Min. | Tipo. | Máx. | Unidade | Doença |
| Condição de trabalho | |||||
| Faixa de tensão | 2.3 | 3.3 | 3.6 | V | |
| Temperatura operacional | -40 | 25 | 85 | ℃ | |
| Consumo Atual | |||||
| Corrente Rx | 12 | mA | @3,3 V | ||
| Corrente de transmissão | 12,9 | mA | @3,3 V | ||
| Corrente de sono | 20 | vocêA | |||
| Parâmetros de RF | |||||
| Faixa de frequência | 2.4 | 2.484 | GHz | ||
| Potência de transmissão | -18 | + 4 | dBm | @2,4 V | |
| Taxa de RF | 1 milhão | bps | |||
| Função Especial | Baliza |
Características do módulo Beacon Beacon128
- Bateria 3V
- Baseado em quartzo de 26 MHz amplamente difundido e de baixo custo
- Taxa de dados no ar de 1Mbps
- Nível de saída de RF programável de -18dBm a +3dBm para otimizar o consumo de corrente para uma ampla gama de aplicações
- A função de detector de nível de tensão de alimentação (SVLD) permite monitorar a condição de carga da bateria
Aplicações do módulo Beacon Beacon128
- Rato sem fio
- Produtos esportivos de saúde sem fio
- envio de informações sobre commodities
- Controle remoto
- Sistema de segurança de alarme
- Sistema de alcance sem fio

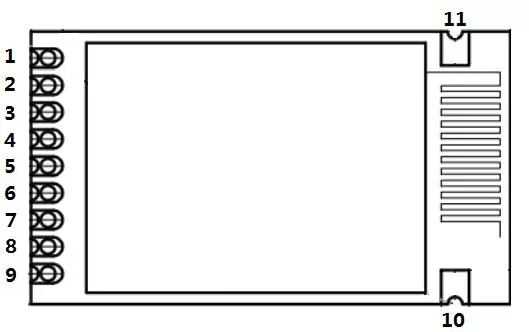

| Pino NÃO. | Nome do alfinete | Descrição |
| 1 | CCV | Conectado à fonte de alimentação positiva (típico 5V) |
| 2 | GND | Conectado ao solo |
| 3 | TXD | TXD do módulo e conecte ao RXD externo |
| 4 | RXD | RXD do módulo e conecte ao TXD externo |
| 5 | DEFINIR | Habilitação do modo de configuração (baixo para entrar no modo de configuração, deixar aberto ou conectar nível alto para sair do modo de configuração) Válido quando o pino CS está alto ou deixado aberto. |
| 6 | CS | Habilitação de funcionamento do módulo (nível baixo para suspensão, a corrente será inferior a 40uA, nível alto padrão). |
| 7 | NC | |
| 8 | GND | Conectado ao solo |
| 9 | GND | Conectado ao solo |
