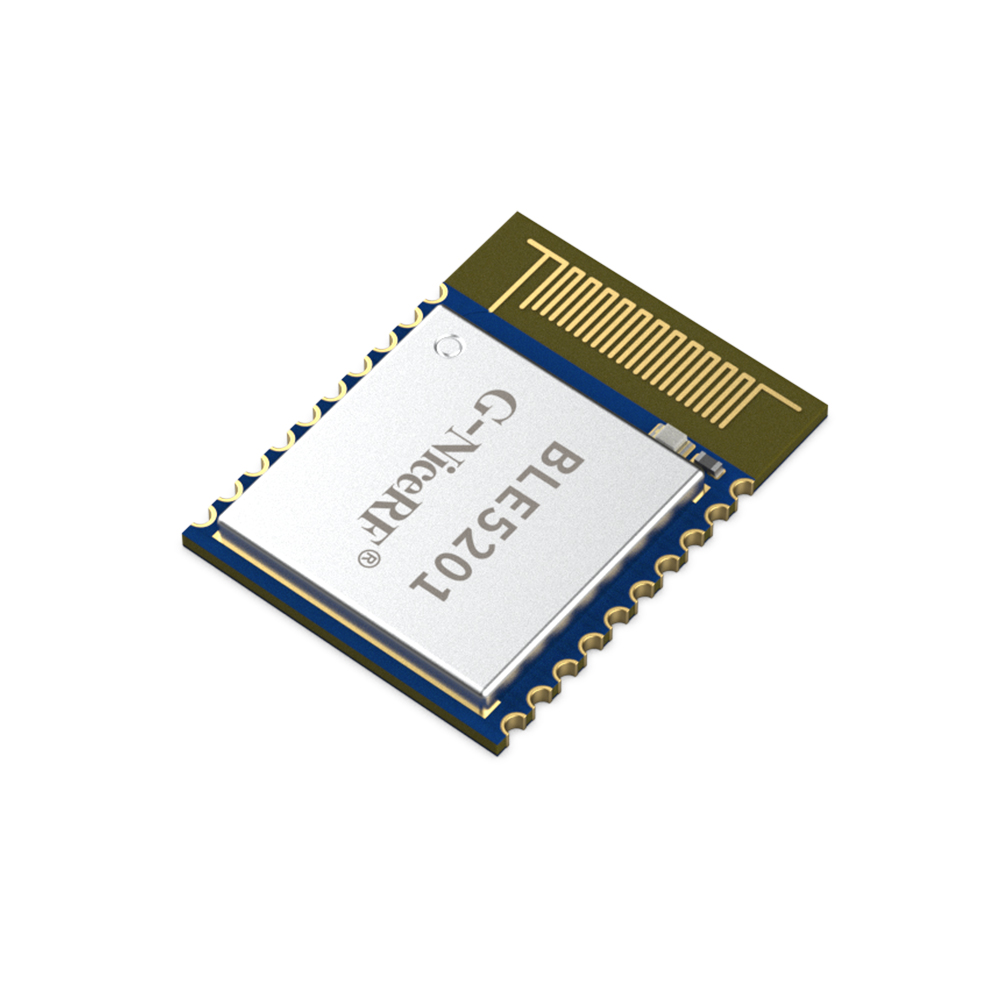

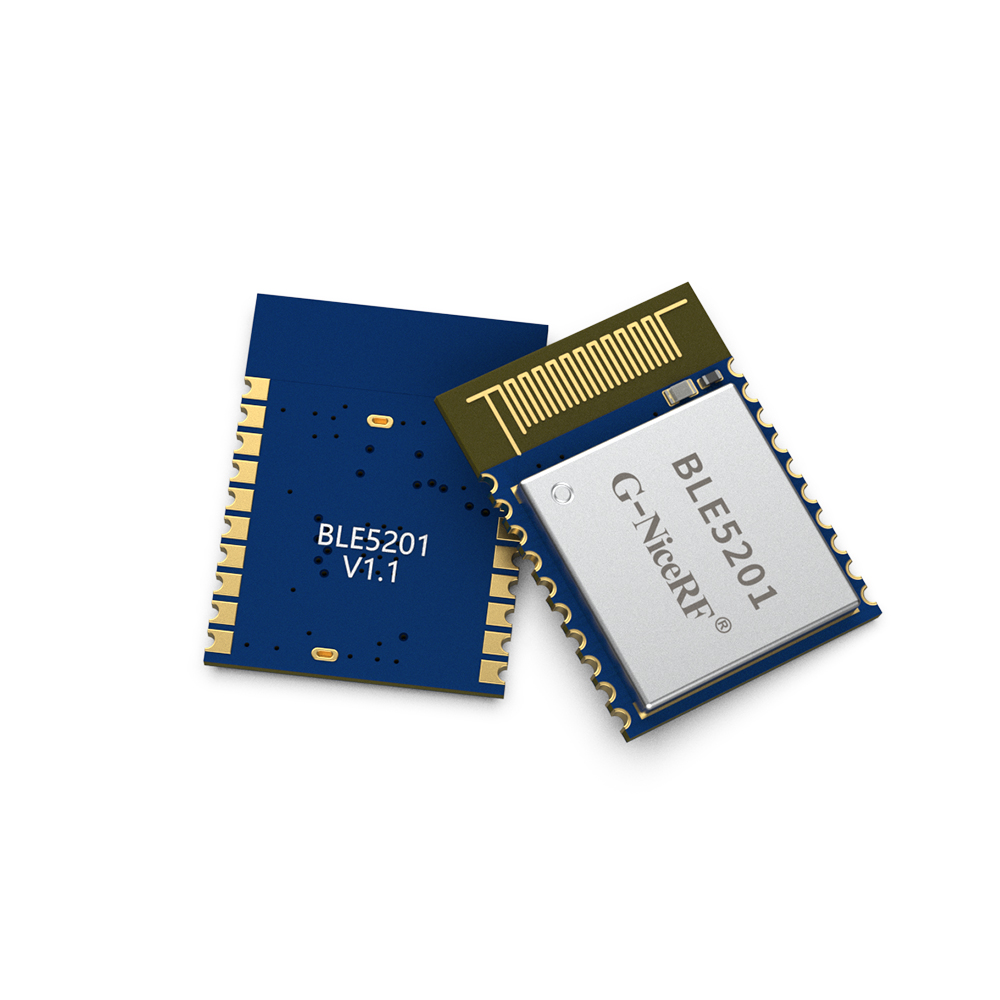

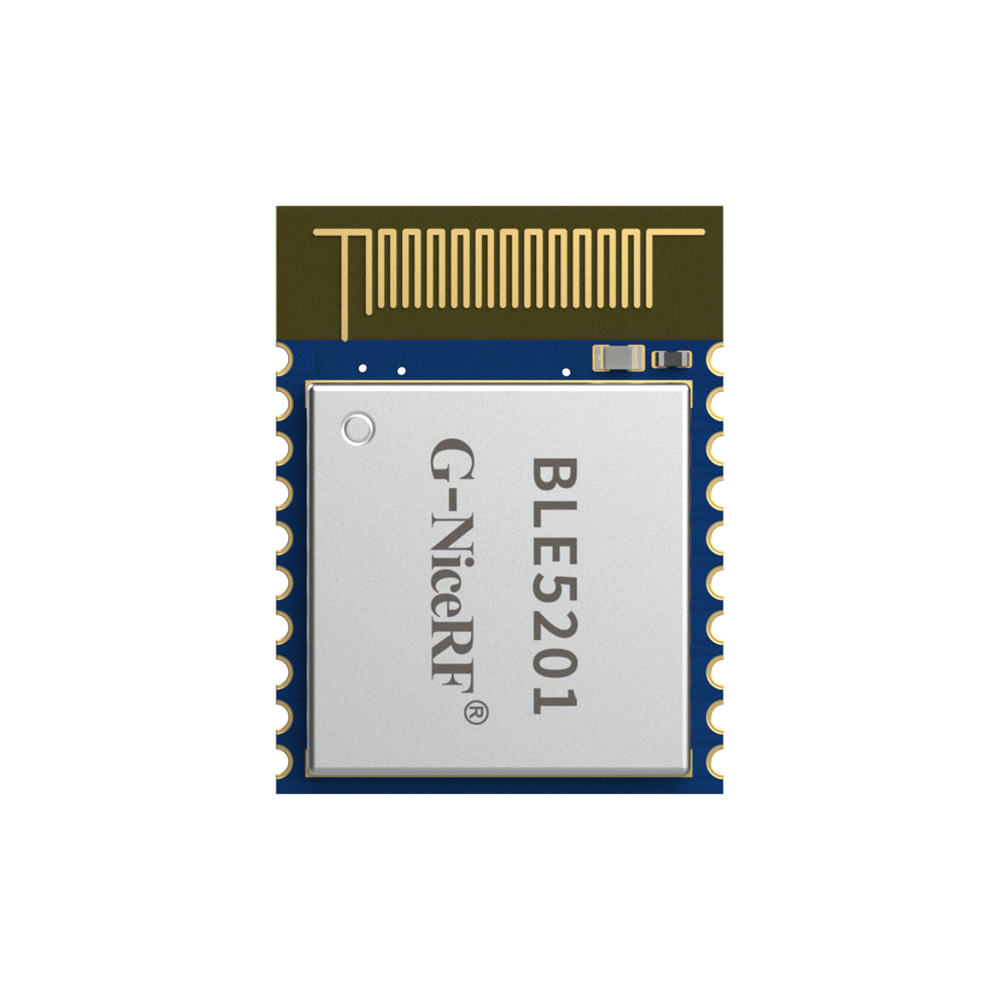

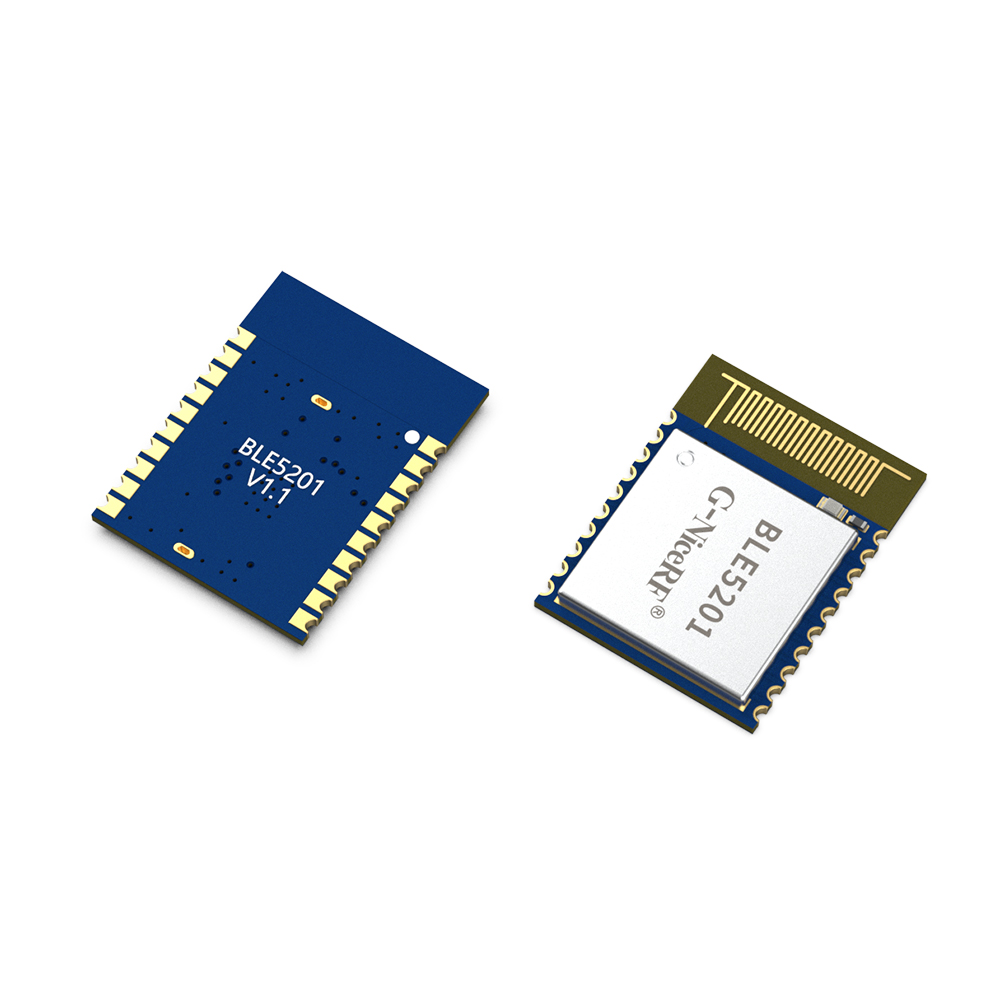

BLE5201: Chip de núcleo Silabs BLE 5.2

O módulo BLE5201 BLE da empresa utiliza o protocolo BLE 5.2 e o chip SOC EFR32BG22C224 da Silicon Labs. Possui baixo consumo de energia, tamanho compacto, longa distância de transmissão e forte capacidade antiparasitária.
O BLE5201 possui corrente de transmissão e recepção ultrabaixa (3,6 mA quando a potência de transmissão é 0 dBm; recepção 2,6 mA) e um núcleo M33 de alto desempenho e baixo consumo de energia, que pode estender a vida útil de baterias tipo botão em até dez anos. As aplicações alvo incluem nós Bluetooth Mesh de baixo consumo de energia, fechaduras inteligentes, equipamentos de saúde pessoal e fitness. As funções de Ângulo de Chegada (AoA) e Ângulo de Partida (AoD) Bluetooth do SOC e a precisão de posicionamento de até 1 metro também beneficiam aplicações como etiquetas de rastreamento de ativos, beacons e navegação interna. O SOC EFR32BG22C224 oferece capacidade de amostragem IQ, adequada para aplicações de localização de direção, e suporta 125 KB e 500 KB de Bluetooth Low Energy Coded PHY, o que pode aumentar a sensibilidade de recepção para -106 dBm. Suporta aplicações que exigem localização de direção ou nós Bluetooth Mesh de baixo consumo de energia.
O módulo BLE5201 BLE usa estritamente tecnologia sem chumbo para produção e testes e atende aos padrões RoHS e Reach.

Contate-nos

DOWNLOAD

Parâmetro		Desempenho			Observação
Parâmetro		Mín.	Tipo.	Máx.	Observação
Tensão de operação (V)		1.8	3.3	4.3	>= 3,3 V de potência de saída garantida
Nível de comunicação (V)			3.3
Temperatura de operação (℃)		-40		85	Design industrial
Frequência de trabalho (MHz)		2400		2483,5
Potência de transmissão (dBm)		0		6
Sensibilidade de recepção (dBm)			-94,6
Consumo de energia	Corrente de emissão (mA)		7,5
	Receber corrente (mA)		8,5
	Corrente de sono (uA)		< 5		Quando não há conexão
Corrente de estado ocioso (mA)			6,58		Estado ocioso: refere-se à ausência de conexão, sem transmissão/varredura do módulo

Tipo	Bluetooth

Características do módulo BLE BLE5201

Desenvolvido com base no protocolo Bluetooth BLE5.2
Suporta um único escravo e um mestre com vários escravos, pode conectar vários escravos ao mesmo tempo, até 8 conexões
Suporta 2 modos de trabalho de configuração e transmissão transparente
Suporte para atualização via rádio (OTA DFU)
Suporta modo de suspensão de baixo consumo de energia
Suporte para transmissão automática, varredura e conexão
Suporte para conexão manual e conexão automática 2 métodos de conexão
O MTU máximo é 247 bytes
Suporte a UUID personalizado de 16 bits, incluindo um UUID de serviço e dois UUID de característica
Distância máxima de transmissão 150m (6dBm, PHY codificado)
Suporte para vinculação automática
Suporta configuração de múltiplos parâmetros de porta serial

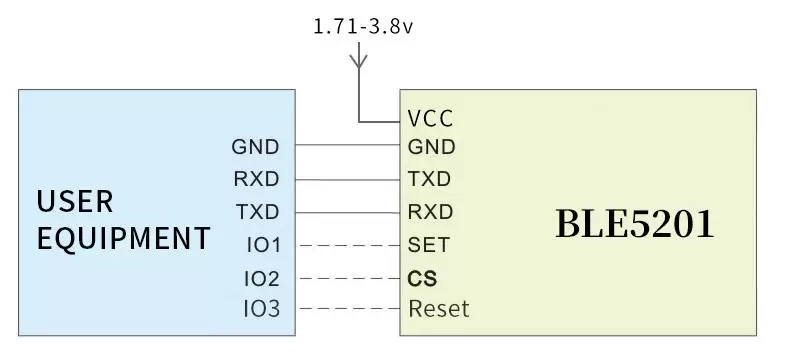

Circuito de aplicação do chip BLE 5.2 core BLE5201

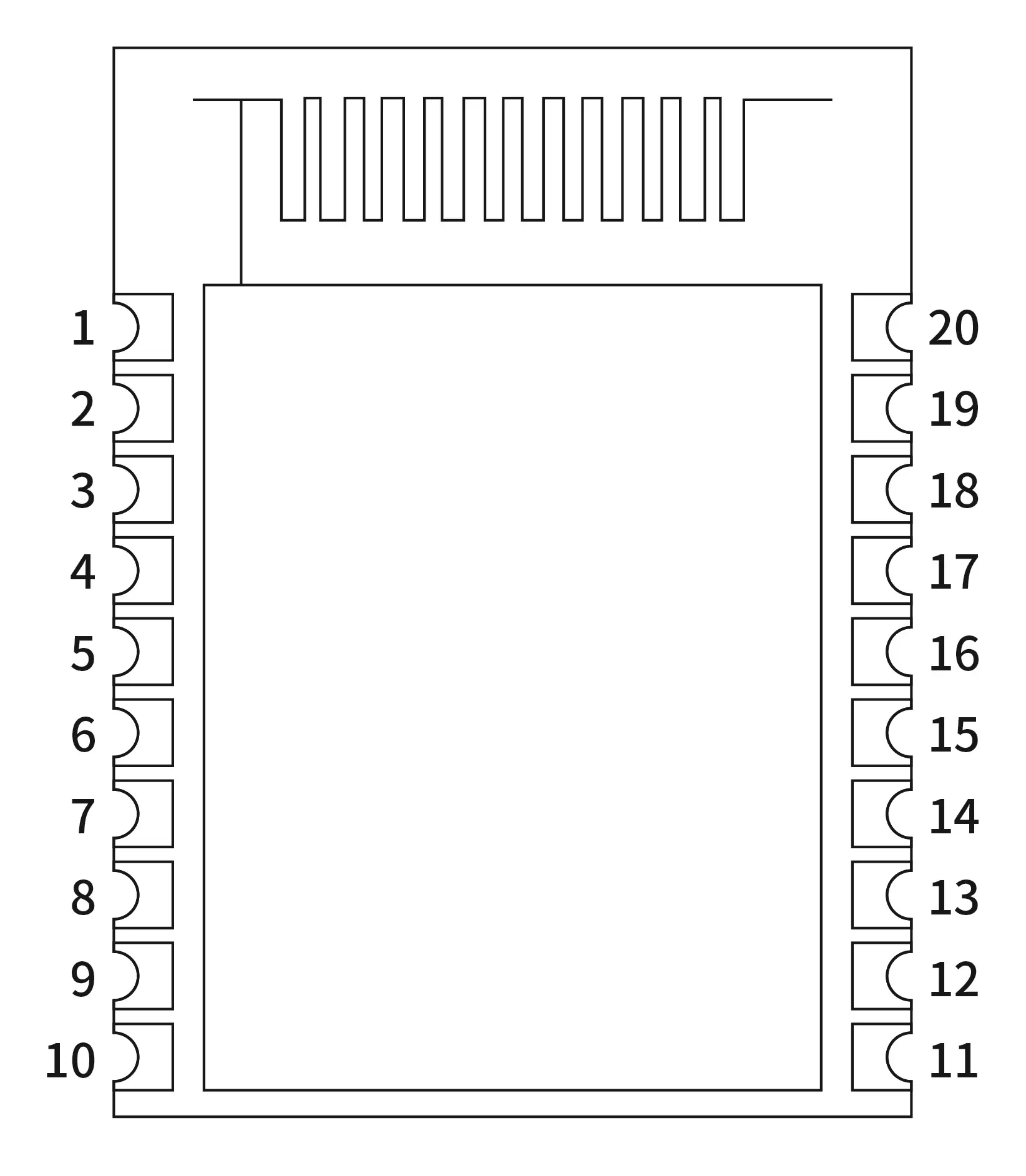

Definição de pinos do chip BLE 5.2 core BLE5201

Pino Nº.	Nome do PIN	Direção do pino	Função Pin	Descrição
1	Terra	Digitar	aterramento de energia
2	PA00	Digitar	Pino de desconexão	Puxe para cima por padrão. Nível baixo: desconecte todas as conexões Bluetooth e interrompa a transmissão/varredura; nível alto: retome a transmissão/varredura.
3	PA01		SWCLK
4	PA02		SWDIO
5	PA03	Digitar	Pino de despertar CS	Pull-up padrão: trabalho de baixo nível, sono de alto nível
6	PA04	Digitar	Seleção de módulo SET	Puxe para cima por padrão. Nível alto: modo de transmissão transparente; nível baixo: modo de configuração
7	PA05		TXD	Pino de envio de dados seriais do módulo
8	PA06		RXD	Pino de recebimento de dados da porta serial do módulo
9	Terra		aterramento de energia
10	VCC		Poder positivo
11	PC00		GPIO
12	PC01		GPIO
13	PC02		GPIO
14	PC03		GPIO
15	PC04		GPIO
16	PC05		GPIO
17	PB02	Saída	Estado de sono	Modo de despertar: alto nível; modo de baixo consumo de energia: baixo nível
18	PB01	Saída	Status do modo	Modo de transmissão transparente: nível baixo; modo de configuração: nível alto
19	REINICIAR	Saída	Reiniciar	Resistor pull-up integrado, ativo baixo
20	PB00	Saída	Status da conexão	Com conexão: nível alto; sem conexão: nível baixo

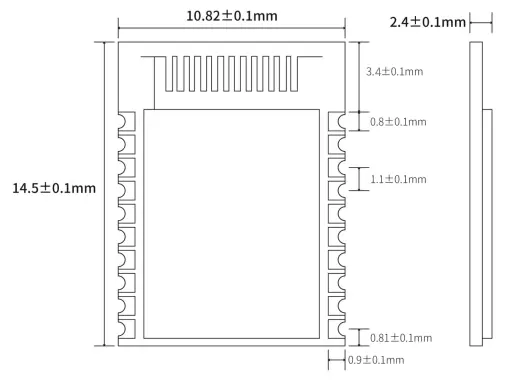

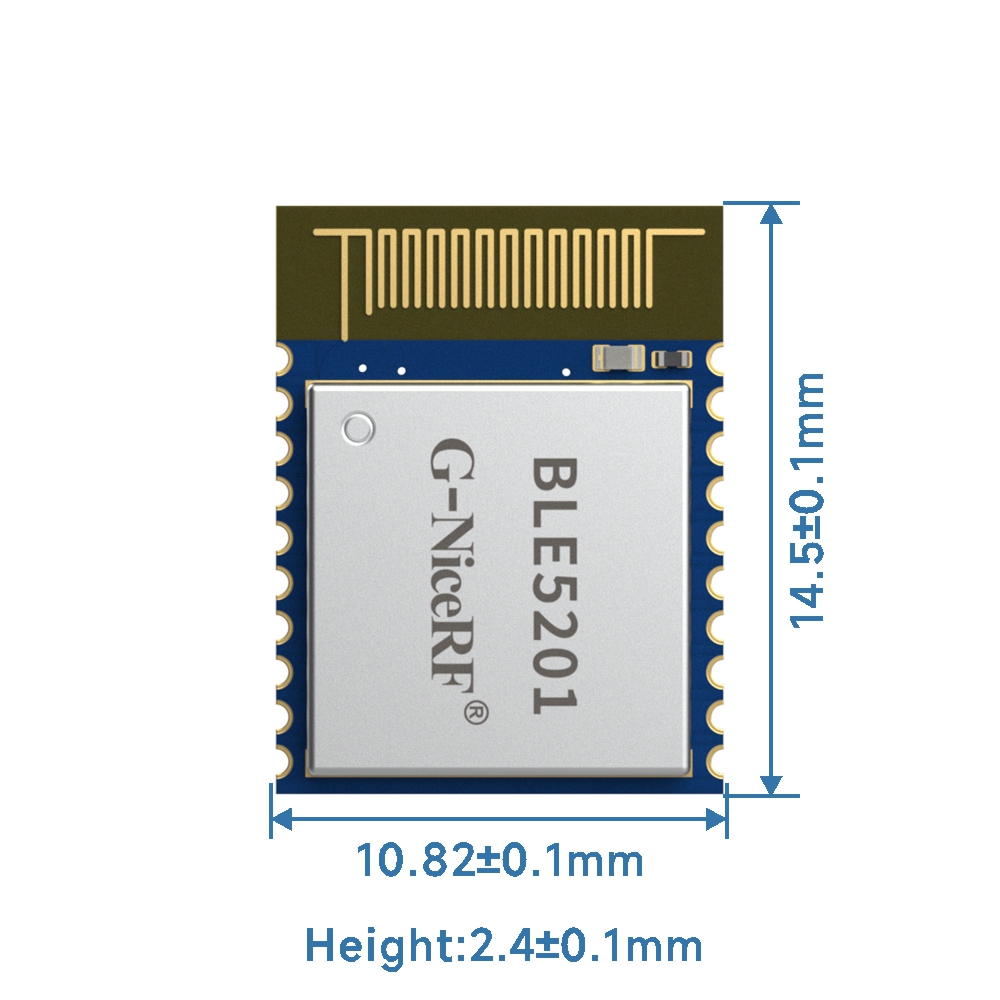

Dimensões mecânicas do chip BLE 5.2 core BLE5201
