O módulo LoRa1121F33-1G9 é construído no chip LR1121 da SEMTECH, um transceptor LoRa de longo alcance e potência ultrabaixa que suporta comunicação de banda S sub-GHz e conectada por satélite. O LoRa1121F33-1G9 suporta LoRa, modulação (G)FSK, protocolo Sigfox e LR-FHSS. É compatível com o protocolo de comunicação LoRaWAN e pode funcionar como um nó LoRaWAN. Além disso, oferece opções flexíveis de configuração para atender aos requisitos de diversas aplicações e protocolos proprietários.

Características do Módulo LoRa LoRa1121F33-1G9

• Bandas sub-GHz: 433/470 MHz 2W

• Bandas sub-GHz: 868/915 MHz 1W (personalizável: 150 ~ 960 MHz)


• Banda S: 1900 MHz ~ 2000 MHz 0,8 W


• Sensibilidade da banda S: até -132 dBm @ BW=125 KHz, SF=12

• Sensibilidade de recepção sub-GHz: até 144dBm @ BW=62,5 KHz, SF=12

• Proteção Eletrostática (ESD)

• Suporta LR-FHSS

• Suporta protocolo LoRaWAN e Sigfox

• Suporta criptografia e descriptografia AES-128

• A transmissão sub-GHz excede 10 km em áreas abertas

• Corrente de sono <15µA

• Receba corrente <9mA

• Tamanho pequeno, design de furo de carimbo

Aplicações do Módulo LoRa LoRa1121F33-1G9

• Drones


• Irrigação remota

• Casa inteligente/Agricultura inteligente

• Fabricação industrial

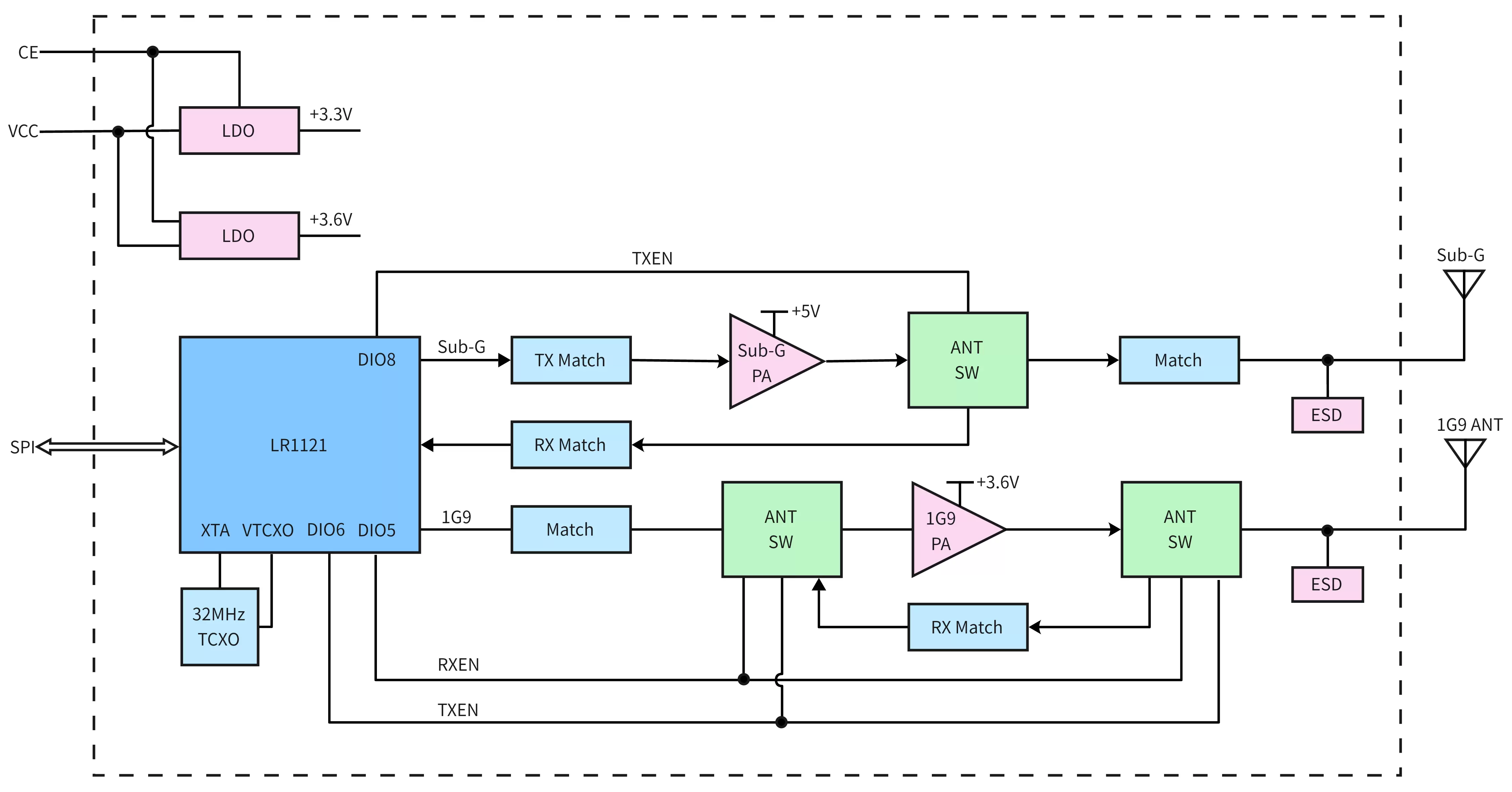

 Diagrama de blocos

Características Elétricas

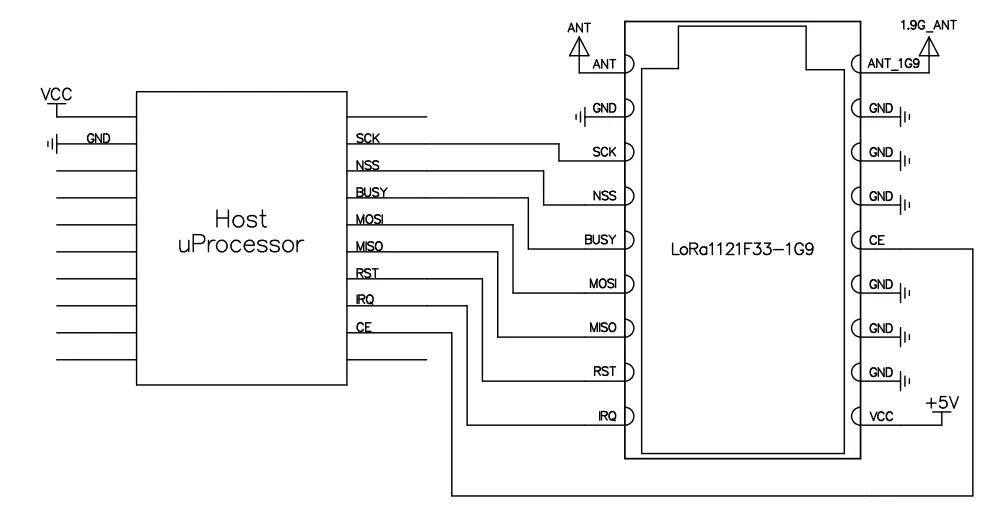

Circuito Esquemático Típico

 Especificações Técnicas

1)  Tabela de comparação de nível de potência (433 MHz e 1,9 GHz)

2)  Tabela de comparação de tensão e potência

Dimensão do mecanismo (Unidade:mm)

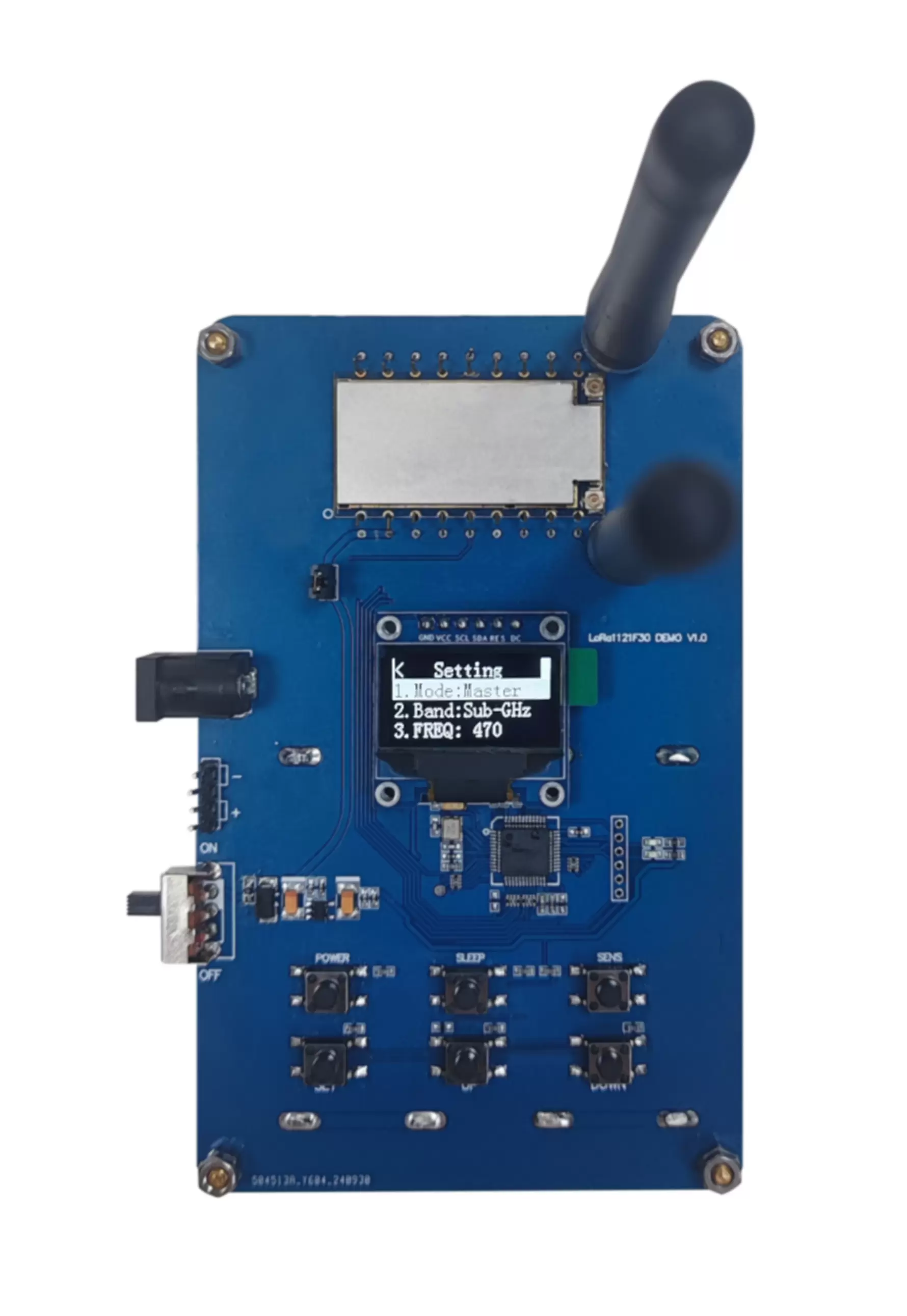

Apêndice 1: Quadro de demonstração de funções

1 ）Descrição da função

A placa DEMO do módulo sem fio de alta potência LoRa1121F33-1G9 implementa principalmente as seguintes funções: comunicação entre módulos, medição de potência de transmissão do módulo, medição da sensibilidade de recepção e medição da corrente de suspensão.

2 ）Funções principais

A placa de demonstração possui três botões: SET, UP e DOWN. Suas funções são as seguintes:

Método de operação:

Garanta a fonte de alimentação normal e, em seguida, alterne o botão liga / desliga para ligar a energia. A tela da placa DEMO exibirá a interface de função atual. Pressione rapidamente a tecla SET para entrar no modo de configuração. Para selecionar uma opção, pressione brevemente a tecla SET; para retornar, pressione longamente a tecla SET. Use as teclas UP e DOWN para selecionar o parâmetro que deseja ajustar. Finalmente, pressione rapidamente a tecla SET para concluir a modificação.

1) Configuração da descrição da interface

Modo n : Função

n Banda: Banda de Frequência

n FREQ: Frequência

n SF: Fator de Espalhamento

n BW: largura de banda

n POTÊNCIA: Potência

n CR: Rato Codificador
