O SA628F39 é um módulo de comunicação sem fio e de comunicação de voz de alta duplex de alta potência de 8w , projetado para comunicação de longa distância eficiente e estável. Possui um microcontrolador de alta velocidade embutido, chip de RF de alto desempenho, amplificador de potência, proteção estática ESD e chip de vigilância de hardware. Com múltiplas funções de segurança, incluindo proteção de polaridade reversa, proteção contra sobrecorrente e sobretensão e salvaguardas anti-cruz, isso garante confiabilidade em vários ambientes complexos.

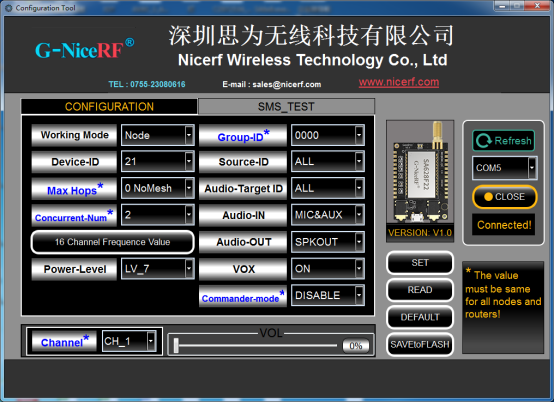

Os usuários podem se conectar facilmente a uma interface do PC por meio de uma porta serial USB para ler e configurar os parâmetros internos do módulo enquanto controla totalmente suas funções de transmissão e recepção. O módulo suporta transmissão e recepção de dados através da porta serial, oferecendo transmissão de dados sem fio duplex completa com recursos de relé, tornando-o adequado para vários cenários de comunicação.

O SA628F39 adota a tecnologia de espectro de espalhamento de banda larga, oferecendo recursos como baixo consumo de energia, longo alcance e ajuste de frequência flexível, garantindo o desempenho estável em vários ambientes. O módulo suporta transmissão e recepção multicanal simultâneas, bem como a tecnologia de rede de malha, aumentando significativamente a escalabilidade da rede e a cobertura de comunicação.

O SA628F39 foi projetado com dissipação de calor eficiente e uma base condutiva térmica para garantir a estabilidade e a confiabilidade durante a operação de alta potência.

Além disso, o SA628F39 suporta atualizações de over-the-the-ar (OTA) e atualizações de porta serial, permitindo expansão e manutenção convenientes da funcionalidade. É fabricado e testado com processos sem chumbo, aderindo ao ROHS e atingindo padrões ambientais.

Recursos do módulo

Banda de frequência UHF 400-480MHz

Interface USB

Função de cancelamento de eco

Proteção de ESD e cão de guarda

Linha na entrada de + microfone

Alinhamento + saída dupla spk

Rede de malha, recepção simultânea

OTA e atualização serial

Ajuste Voc de 5 níveis

8 canais de comunicação de dados/voz complexos full-duplex

Projeto profissional de dissipação de calor, resfriamento geral do sistema

Distância de transmissão de 8 km na área aberta

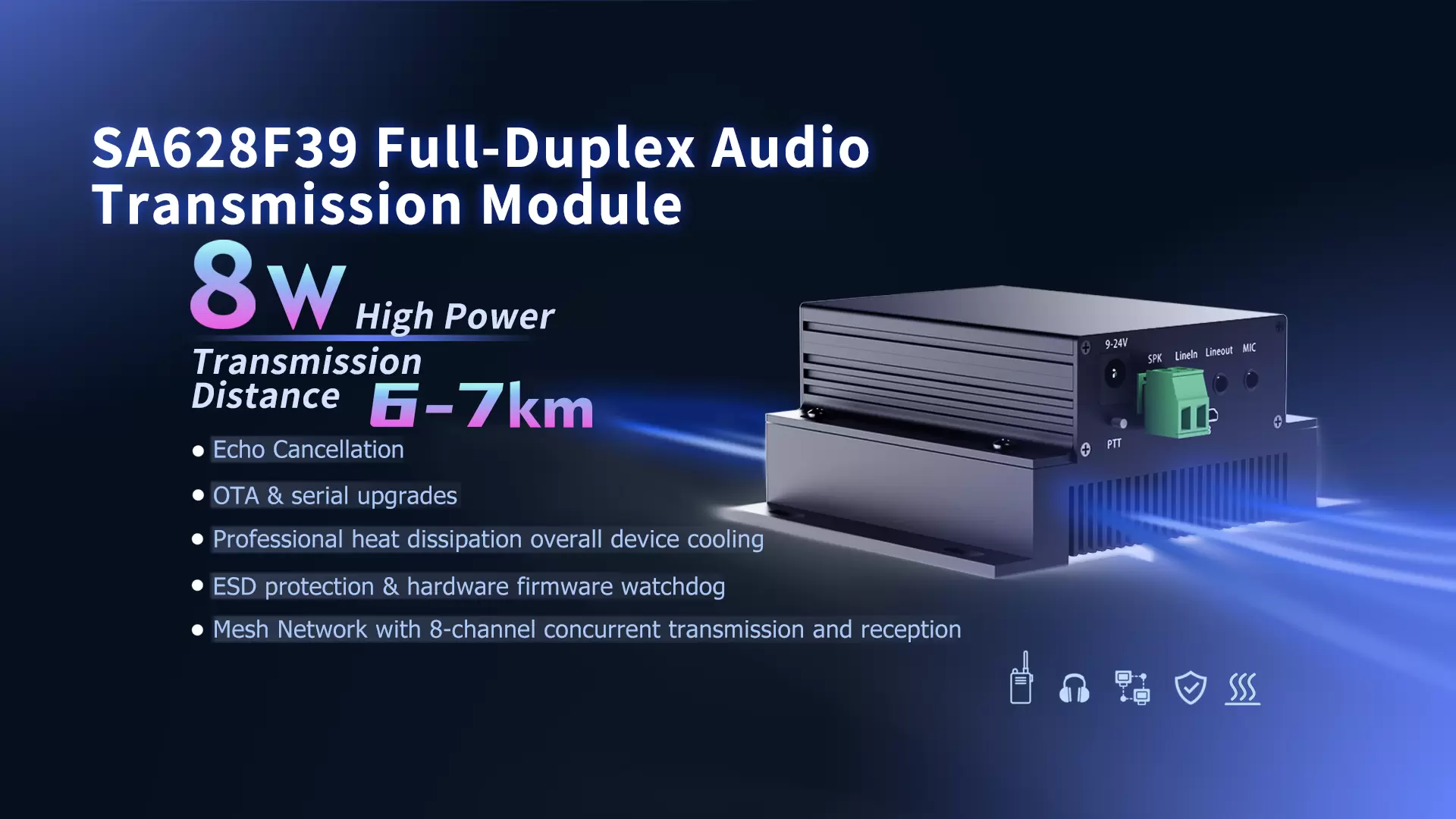

SA628F39 Módulo de áudio LEX FULL- DUP

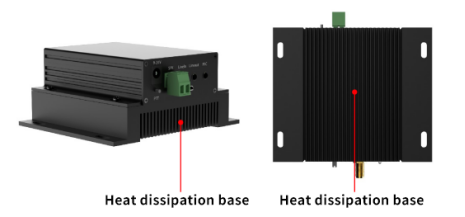

Dissipação de calor do módulo

No design do módulo de alta potência, a dissipação de calor é um fator crítico para garantir a operação estável e estender a vida útil do dispositivo. O módulo SA628F39 apresenta uma estrutura eficiente de dissipação de calor com distribuição de calor interna otimizada. Juntamente com um projeto de alta base de condutividade térmica, transfere rapidamente o calor gerado dentro do módulo para dispositivos de resfriamento externo, melhorando efetivamente a eficiência da dissipação de calor e garantindo a estabilidade e a confiabilidade do módulo durante a operação contínua de alta potência.

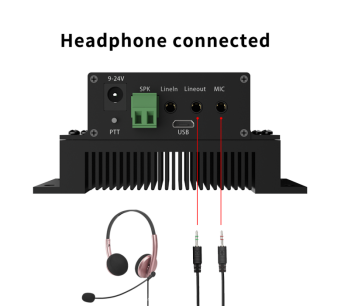

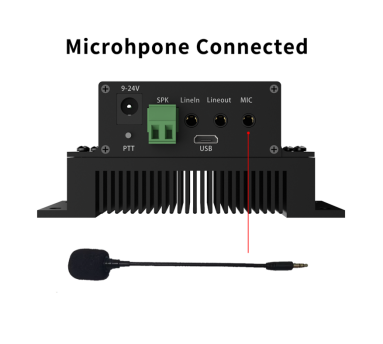

Aplicações típicas

Módulo l abeling

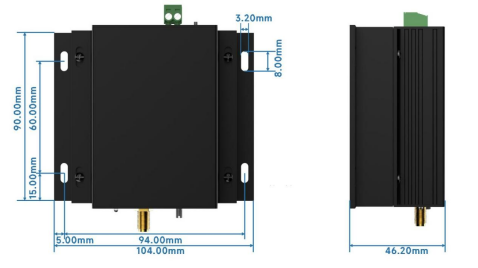

Dimensão do mecanismo (unidade: mm)

Antena r Equiramentos

O módulo possui alta potência e o uso de uma antena padrão pode não produzir desempenho ideal. Nicerf recomenda as duas antenas a seguir

BLG-UHF40

SW-UHF390

Aplicações

Comunicação de emergência de incêndio

Metro, comunicação de túnel

Sistema de intercomunicação de montagem

Sistema de Construção e Segurança Residencial

Walkie Talkie Duplex de alta qualidade

Sistema de intercomunicação de segurança para cenários especiais

Tarefa de emprego especial Walkie Talkie
