RF2401F20: Placa de demonstração interativa para módulo transceptor sem fio nRF24L01+ de 2,4 GHz

Modo de funcionamento do transceptor RF2401F20 de 2,4 GHz

1) Modo Mestre: Envia 1 pacote por segundo e aguarda o reconhecimento;

2) Modo escravo: Permaneça no modo Rx para aguardar os dados do mestre, que serão enviados de volta;

3) O sinal reconhecido após receber os dados do mestre.

4) Modo de teste Tx: o módulo RF transmite sinal continuamente;

5) Modo de teste Rx: o módulo RF está sempre no modo Rx;

6) Modo de espera: o módulo RF está sempre em estado de espera;

Operação de botão do transceptor RF2401F20 de 2,4 GHz

1) Botão [SET]

Pressione o botão [SET] para entrar no modo de configuração, caso ainda não esteja no modo de configuração. No modo de configuração,

Pressione o botão [SET] para alternar entre os parâmetros definidos: modo de operação / frequência / potência de saída / taxa de dados / fator de espalhamento / largura de banda. O ícone LCD correspondente piscará para indicar.

2) Botão [PARA CIMA]

No modo de configuração, pressione o botão [PARA CIMA] para aumentar o valor do ícone do flash.

Observação: a placa DEMO possui memória FLASH interna, todos os parâmetros de configuração se comportarão automaticamente e permanecerão inalterados mesmo após o desligamento.

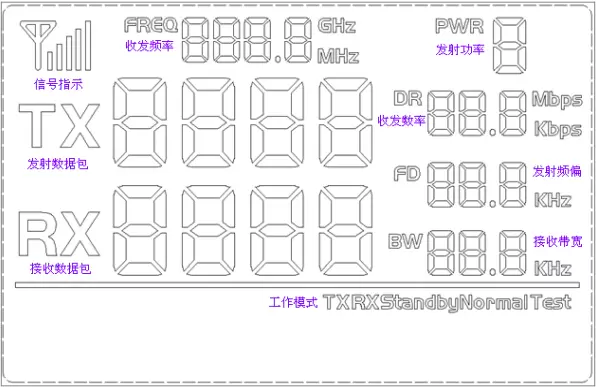

O segmento completo do LCD é o seguinte:

Os usuários podem definir a frequência, a potência, a velocidade do transceptor e outros parâmetros por meio das teclas.
