RF4463F30: Conselho de demonstração avançada para o módulo RF SI4463 para testes e desenvolvimento eficazes
RF4463F30: Conselho de demonstração avançada para o módulo RF SI4463 para testes e desenvolvimento eficazes

RF4463F30: Conselho de demonstração avançada para o módulo RF SI4463 para testes e desenvolvimento eficazes

Os usuários podem usar a placa de demonstração para definir os parâmetros do módulo RF SI4463 RF4463F30, como modo de trabalho /frequência /taxa de transmissão /taxa de transmissão através dos botões e medir a distância de comunicação sem fio.

Modo de trabalho do Módulo RF Si4463 RF4463F30

1) Modo Mestre: Envie 1 pacote por segundo e aguarde a confirmação.

2) Modo Escravo: Fique no modo Rx para aguardar os dados do mestre, ele será enviado de volta.

3) O sinal reconhecido após receber os dados do mestre.

4) Modo de teste Tx: o módulo RF transmite continuamente o sinal.

5) Modo de teste Rx: O módulo RF está sempre no modo Rx.

6) Modo de espera: o módulo RF está sempre em estado de espera.



Operação de botão do módulo RF Si4463 RF4463F30

1) Botão [DEFINIR]

Pressione o botão [SET] para entrar no modo de configuração, se não estiver no modo de configuração. No modo de configuração,

pressione o botão [SET] para alternar entre os parâmetros definidos: modo de trabalho / frequência / potência de saída / taxa de dados / fator de propagação / largura de banda. O ÍCONE LCD relacionado piscará para indicar.



2) Botão [PARA CIMA]

No modo de configuração, pressione o botão [UP] para aumentar o valor do ícone do flash.

Nota: A placa DEMO possui memória FLASH interna, todos os parâmetros de configuração se comportarão automaticamente e permanecerão inalterados mesmo quando desligado.

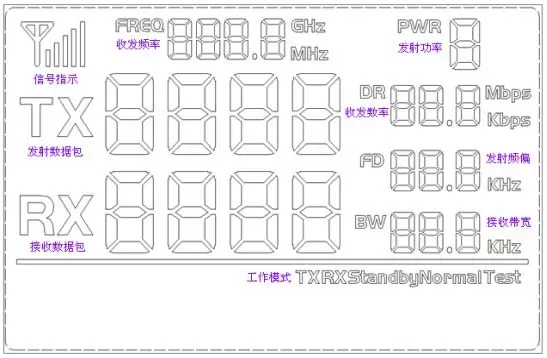

O segmento completo do LCD está abaixo:

Os usuários podem definir a frequência, energia, velocidade do transceptor e outros parâmetros através das chaves.

O segmento completo do LCD do módulo RF SI4463 RF4463F30
