RF1212: Placa de demonstração para módulo transmissor e receptor de RF

Modo de funcionamento do transmissor e receptor RF RF1212

1) Modo Mestre: Envia 1 pacote por segundo e aguarda o reconhecimento.

2) Modo escravo: Permaneça no modo Rx para aguardar os dados do mestre, que serão enviados de volta.

3) O sinal reconhecido após receber os dados do mestre.

4) Modo de teste Tx: o módulo RF transmite sinal continuamente.

5) Modo de teste Rx: o módulo RF está sempre no modo Rx.

6) Modo de espera: o módulo RF está sempre em estado de espera.

Operação de botão do transmissor e receptor RF RF1212

1) Botão [SET]

Pressione o botão [SET] para entrar no modo de configuração, caso ainda não esteja no modo de configuração. No modo de configuração,

Pressione o botão [SET] para alternar entre os parâmetros definidos: modo de operação / frequência / potência de saída / taxa de dados / fator de espalhamento / largura de banda. O ícone LCD correspondente piscará para indicar.

2) Botão [PARA CIMA]

No modo de configuração, pressione o botão [PARA CIMA] para aumentar o valor do ícone do flash.

Observação: a placa DEMO possui memória FLASH interna, todos os parâmetros de configuração se comportarão automaticamente e permanecerão inalterados mesmo após o desligamento.

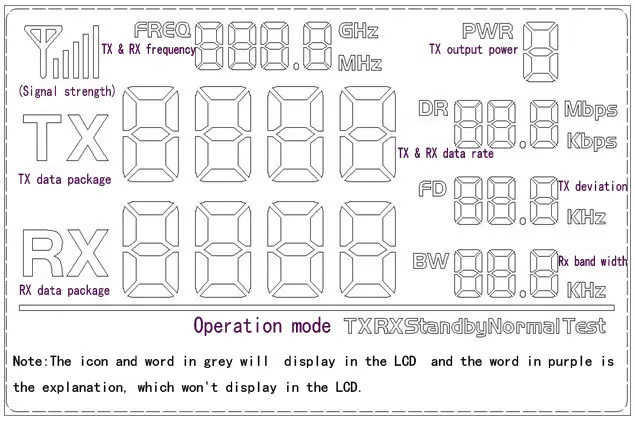

O segmento completo do LCD é o seguinte :

Os usuários podem definir os parâmetros do módulo de RF, como frequência/potência do transmissor/taxa de dados de transmissão/modo de operação, através dos botões, e medir a distância de comunicação sem fio. Além disso, todos os pinos de conexão do módulo são estendidos para a placa de demonstração. O usuário pode usar um osciloscópio e um multímetro para monitorar a operação do módulo de RF, o que é muito útil para programação de software.

Ø  Modo de trabalho

Existem 5 modos de operação na DEMO. São eles: Modo Mestre, Modo Escravo, Modo Teste de Transmissão, Modo Teste de Recepção e Modo Espera. Eles são exibidos no LCD como: Transmissão normal / Transmissão normal / Teste de Transmissão / Teste de Recepção / Espera. Quando um pacote é transmitido, o LED vermelho pisca uma vez, e o número de pacotes de transmissão aumenta; quando um pacote é recebido, o LED azul pisca uma vez, e o número de pacotes de recepção aumenta.

1)  Modo Mestre: Envia 1 pacote por segundo e aguarda o reconhecimento;

2) Modo escravo: Permaneça no modo Rx para aguardar os dados do mestre, ele enviará de volta o sinal de reconhecimento após receber os dados do mestre.

3) Modo de teste Tx: o módulo RF transmite sinal continuamente;

4) Modo de teste Rx: o módulo RF está sempre no modo Rx;

5) Modo de espera: o módulo RF está sempre em estado de espera.

Ø  Operação do botão

1)  Botão [SET]

Pressione o botão [SET] para entrar no modo de configuração, caso ainda não esteja. No modo de configuração, pressione o botão [SET] para alternar entre os parâmetros definidos: frequência/potência de saída/taxa de dados/modo de operação. O ÍCONE LCD correspondente piscará para indicar isso.

2)  Botão [PARA CIMA]

No modo de configuração, pressione o botão [PARA CIMA] para aumentar o valor do ícone do flash.

3)  Botão [Para baixo]

No modo de configuração, pressione o botão [Para baixo] para diminuir o valor do ícone do flash.

Observação: a placa DEMO possui memória FLASH interna, todos os parâmetros de configuração serão salvos automaticamente e permanecerão inalterados mesmo após o desligamento.
