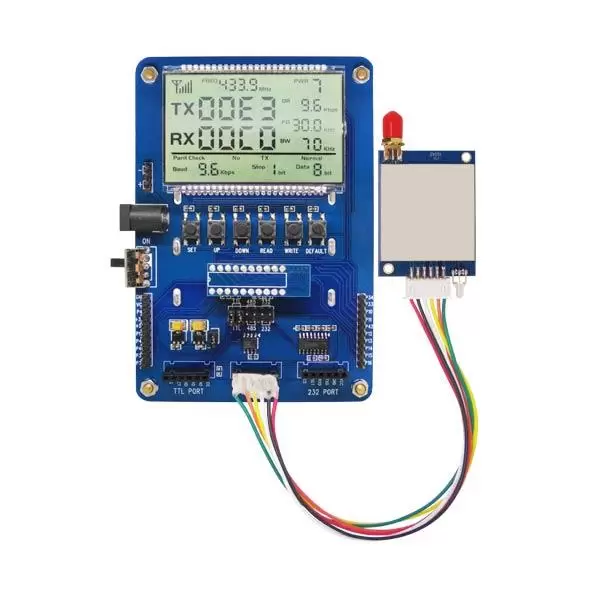

Placa DEMO para módulo RF UART série SV
A placa DEMO da série SV é usada para testar módulos UART RF das séries SV610/SV611/SV651/SV652, para testar o sistema e a distância, etc. Sem a necessidade de software de PC, a placa DEMO também permite consultar e alterar a frequência do transceptor RF, o nível de potência de transmissão, a taxa de RF, a taxa de comunicação da interface UART, a paridade, os bits de dados e os parâmetros do bit de parada do módulo de rádio de dados da série SV. Com portas TTL/RS232/RS485, pode corresponder a diferentes níveis de portas.
Modo de funcionamento do módulo RF Uart série SV
1) Modo de transmissão normal:
Enviar pacotes regularmente (no modo de configuração, temporariamente nenhum pacote de envio);
2) Modo de recepção normal:
Ligado, módulo no estado de recepção, recebendo pacotes de dados e encaminhando os pacotes de dados corretos;
3) Modo de transmissão frequente:
Módulo em estado de transmissão frequente;
4) Modo de recepção frequente:
Módulo em estado de recepção frequente (sem dados de encaminhamento);
5) Modo de espera:
Módulo em estado de espera.
Funções dos botões do módulo RF Uart série SV
1) Botão SET
No modo de configuração, pressione-o e saia do modo de configuração após finalizar o parâmetro final.
2) Teclas PARA CIMA / PARA BAIXO
No modo de configuração, pressione-o e modifique os parâmetros correspondentes.
Tela LCD:
