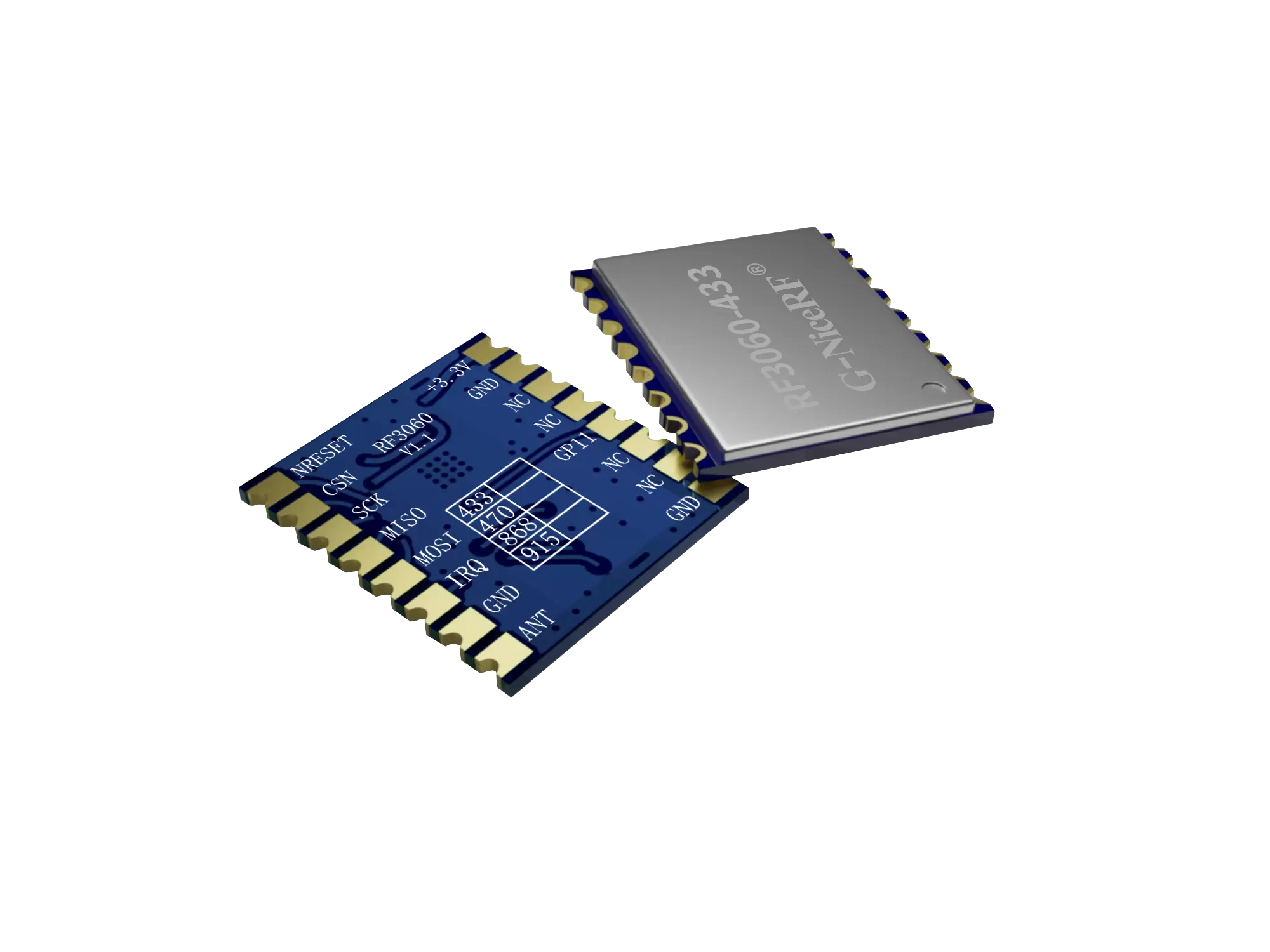

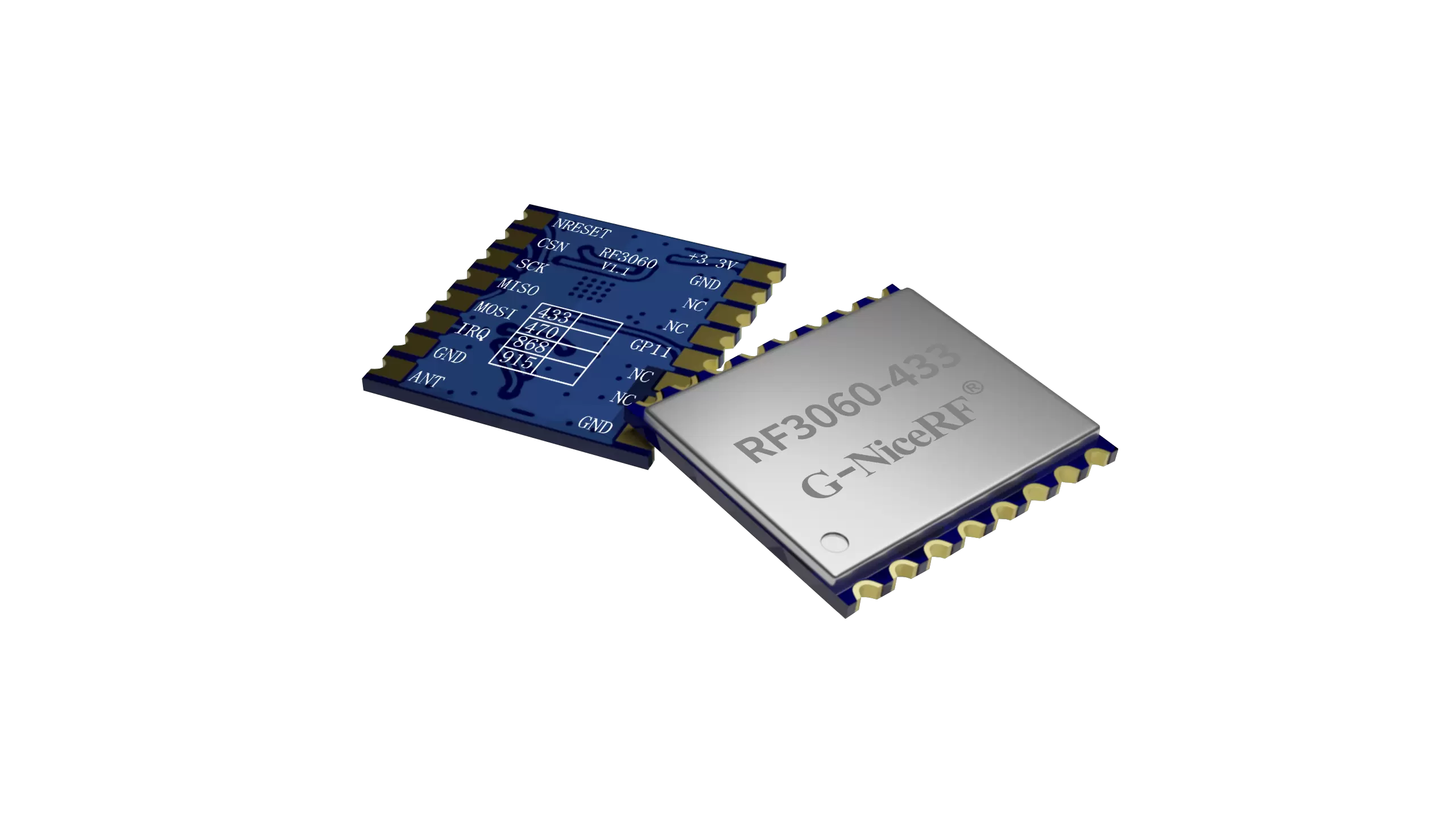

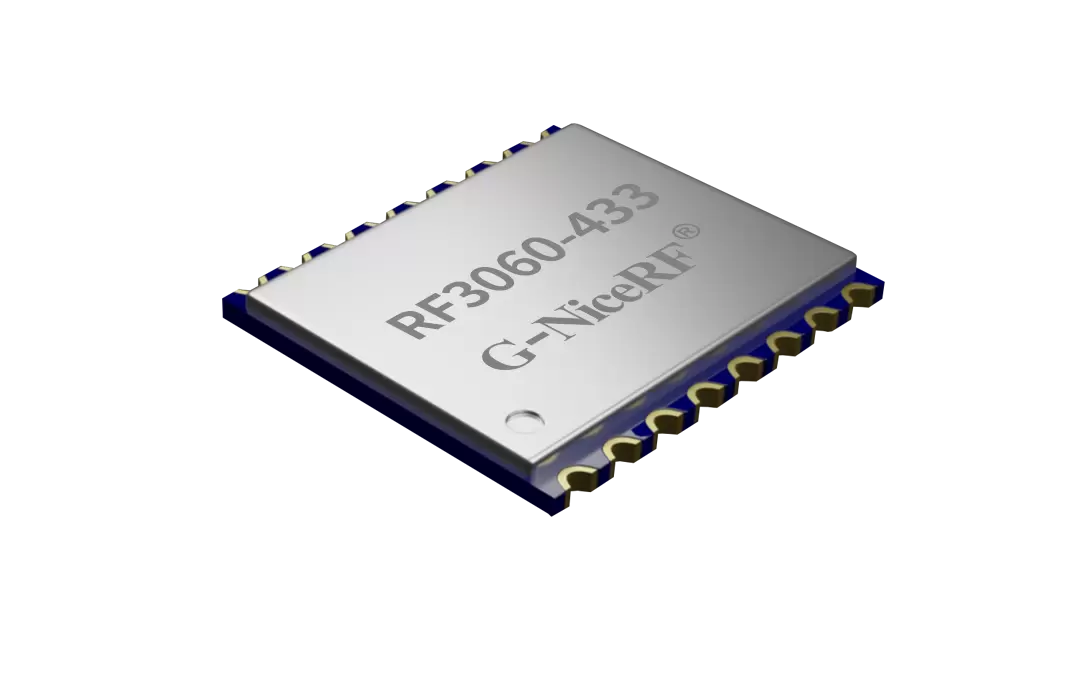

Módulo transceptor sem fio RF3060:100mW oscilador de cristal TCXO
O RF3060 é um módulo baseado no chip transceptor sem fio de longo alcance e baixo consumo de energia que utiliza a tecnologia de modulação e demodulação DSSS. Ele suporta comunicação sem fio half-duplex e utiliza um oscilador de cristal TCXO, oferecendo alta capacidade antiparasitária, alta sensibilidade, baixo consumo de energia e alcance de transmissão ultralongo. Possui sensibilidade máxima de -129 dBm e potência máxima de saída de 20 dBm, proporcionando um orçamento de link líder do setor, tornando-o a melhor escolha para transmissão de longa distância e aplicações com altos requisitos de confiabilidade.
O RF3060 utiliza rigorosamente a tecnologia sem chumbo para produção e testes, em conformidade com os padrões RoHS e Reach.
DOWNLOAD
Parâmetro | Mínimo | Tipo | Máx. | Unidade | Doença |
Condição de operação | |||||
Tensão de trabalho | 2 | 3.3 | 3. 6 | V | |
Faixa de temperatura | -40 | 85 | °C | ||
Consumo atual | |||||
Corrente RX | 8.9 | mA | Modo @LDO | ||
6.2 | mA | @ Modo DCDC | |||
Corrente TX | 120 | mA | @20dBm | ||
Corrente do sono | 1 | uA | |||
Parâmetro RF | |||||
Faixa de frequência | 40 8 | 433 | 4 50 | MHz | @433MHz |
470 | 490 | 510 | MHz | @4 7 0MHz | |
8 5 0 | 868 | 890 | MHz | @868MHz | |
900 | 915 | 930 | MHz | @915MHz | |
Taxa de modulação | 0,5 | 59,9 | Kbps | LoRa | |
Potência de saída | - 30 | 20 | dBm | ||
Sensibilidade de recepção | -1 29 | dBm | @LoRa BW = 125 KHz_SF = 9 _CR = 4/5 | ||
Características
Faixa de tensão operacional: 2,0-3,6 V
Faixa de frequência: 433/470/868/915 MHz
TCXO integrado, erro de frequência 0,5 ppm
- Sensibilidade: -129dBm @125KHz,0,5Kbps
- Potência máxima de saída: 20 dBm
- Baixa corrente de recepção: 6mA@DCDC
- Corrente de sono < 1,0uA
Taxa de transferência de dados: 0,5-59,9 Kbps @LoRa
Suporta largura de banda: 125/250/500KHz
Suporta fator SF: 5–9, reconhecimento automático
Suporta taxas de dados: 4/5, 4/6, 4/7, 4/8
Suporta função CAD
Aplicações
Fábrica Inteligente
Gestão Inteligente da Água
Agricultura Inteligente
Saúde Inteligente
Comunidade Inteligente
Combate a incêndios inteligente

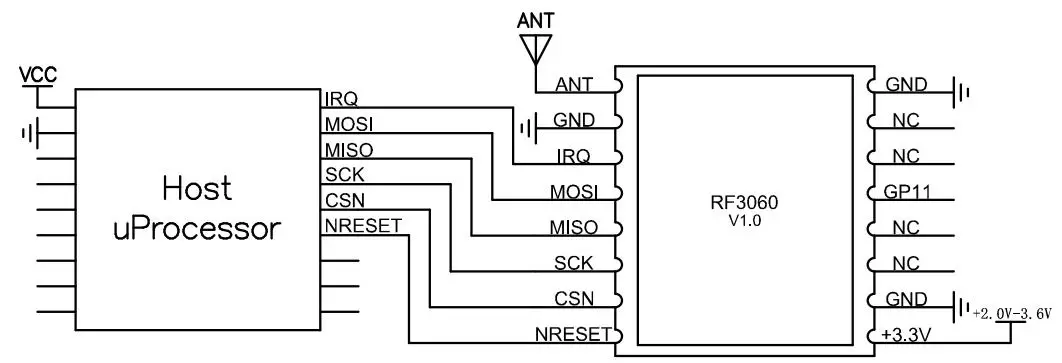

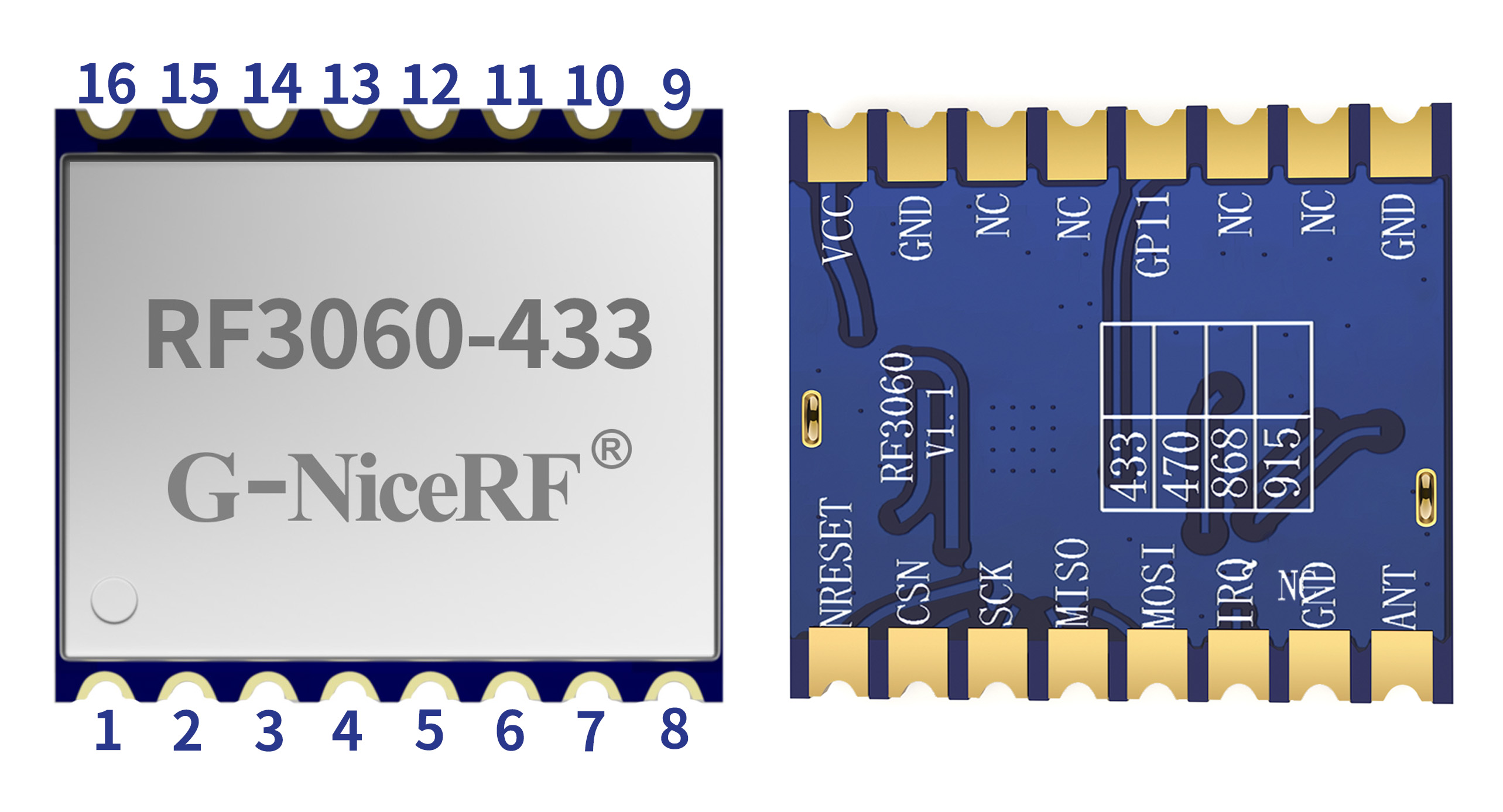

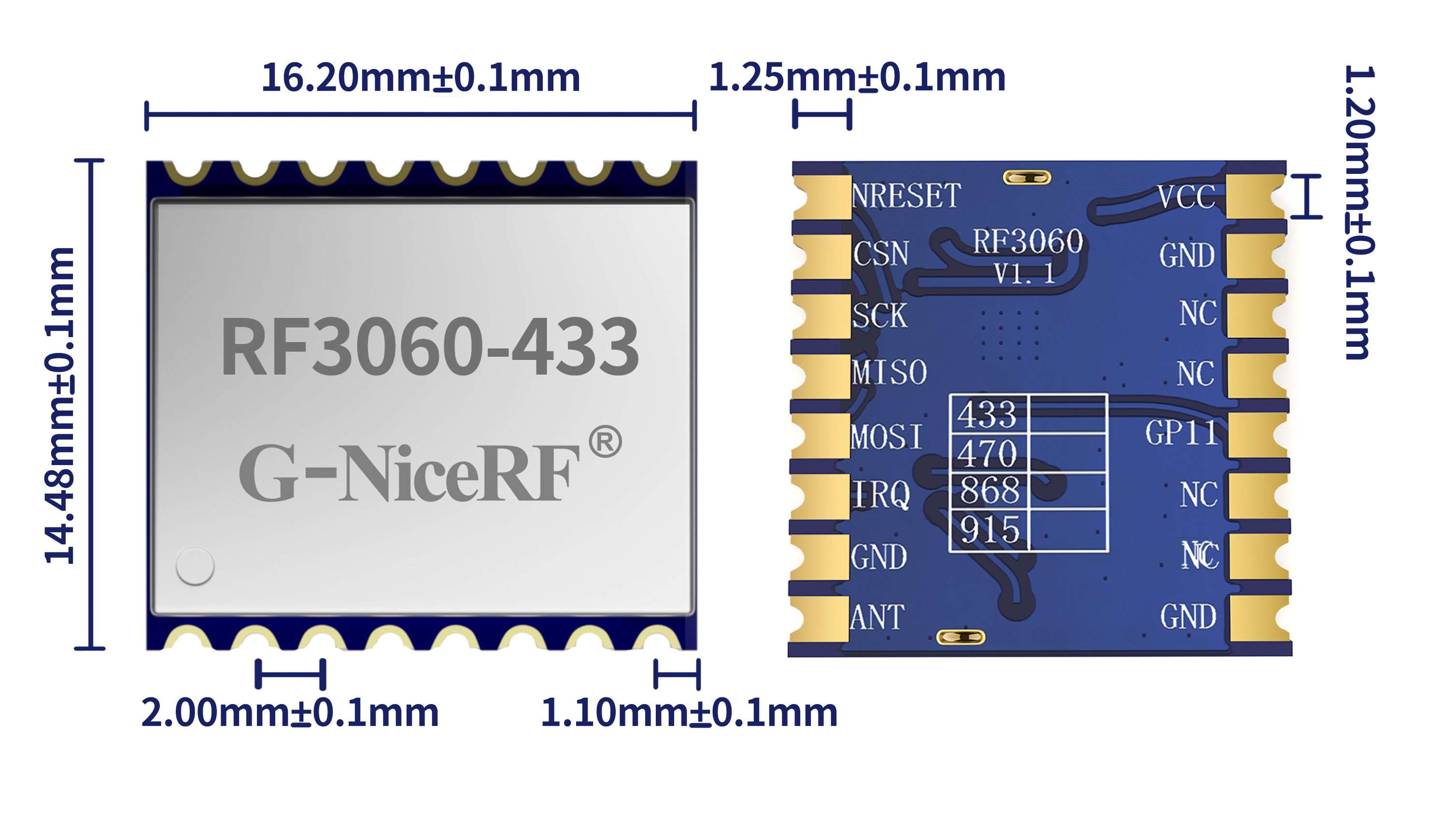

PIN NÃO | Nome do PIN | Nível IO | Descrição |
1 | +3,3 V | Terminal positivo da fonte de alimentação externa | |
2,8,10 | Terra | Terminal negativo da fonte de alimentação externa | |
3,4,6,7 | NC | ||
5 | GP11 | 0-3,3 V | Conecte ao pino GPIO11 do chip; consulte a folha de dados do chip para funções específicas |
9 | FORMIGA | Conecte a uma antena externa de 50Ω | |
11 | IRQ | 0-3,3 V | Sinal de interrupção |
12 | MOSI | 0-3,3 V | Sinal de entrada de dados SPI |
13 | MISSÔ | 0-3,3 V | Sinal de saída de dados SPI |
14 | SCK | 0-3,3 V | Relógio serial SPI |
15 | CSN | 0-3,3 V | Sinal de seleção de chip SPI |
16 | NRESET | 0-3,3 V | Redefinir PIN |
