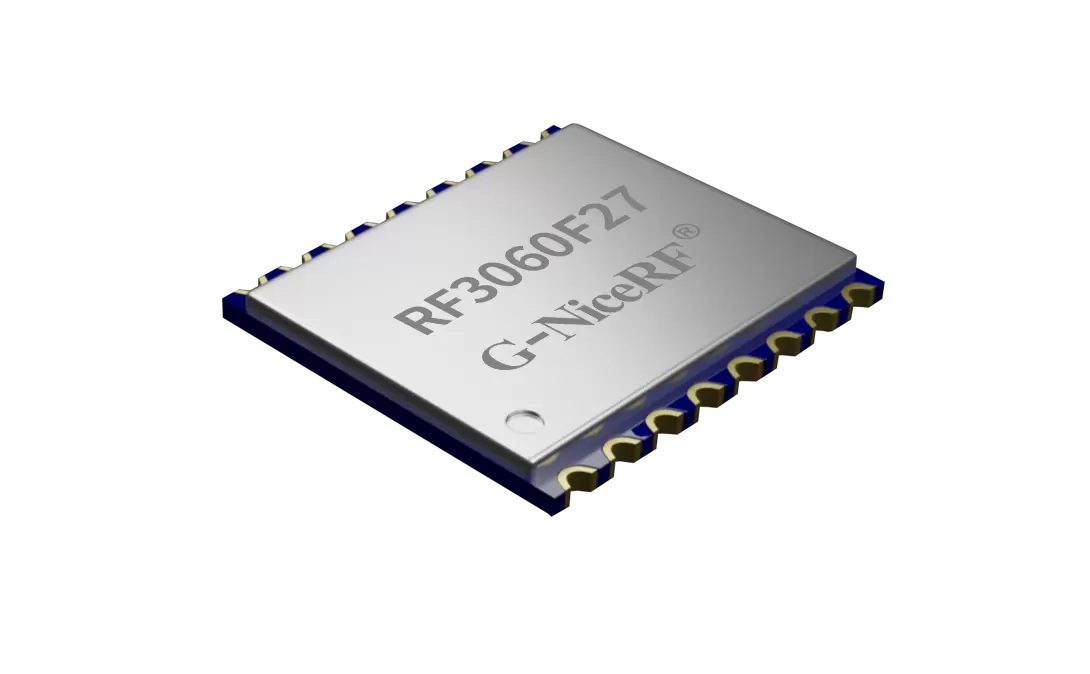

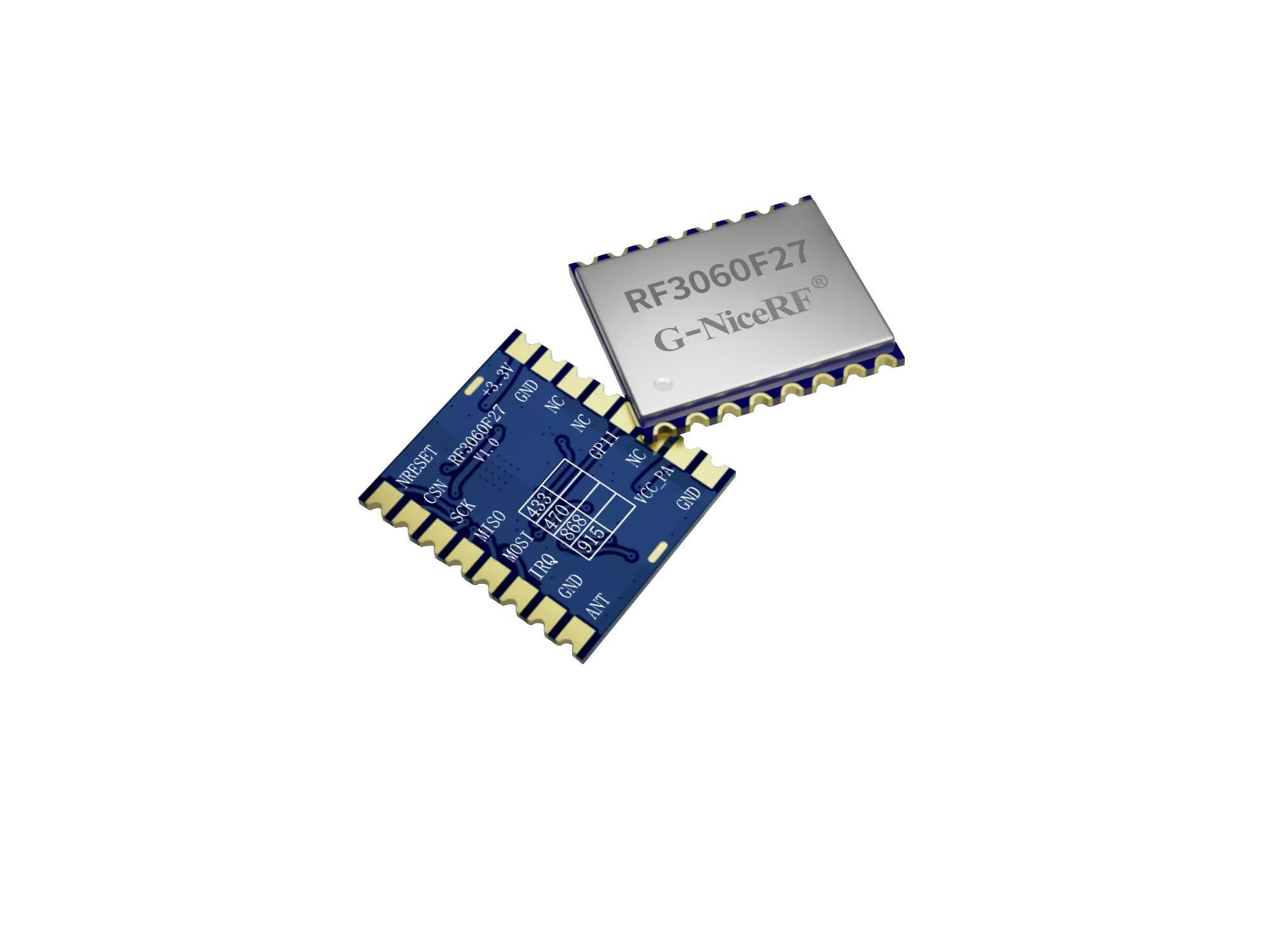

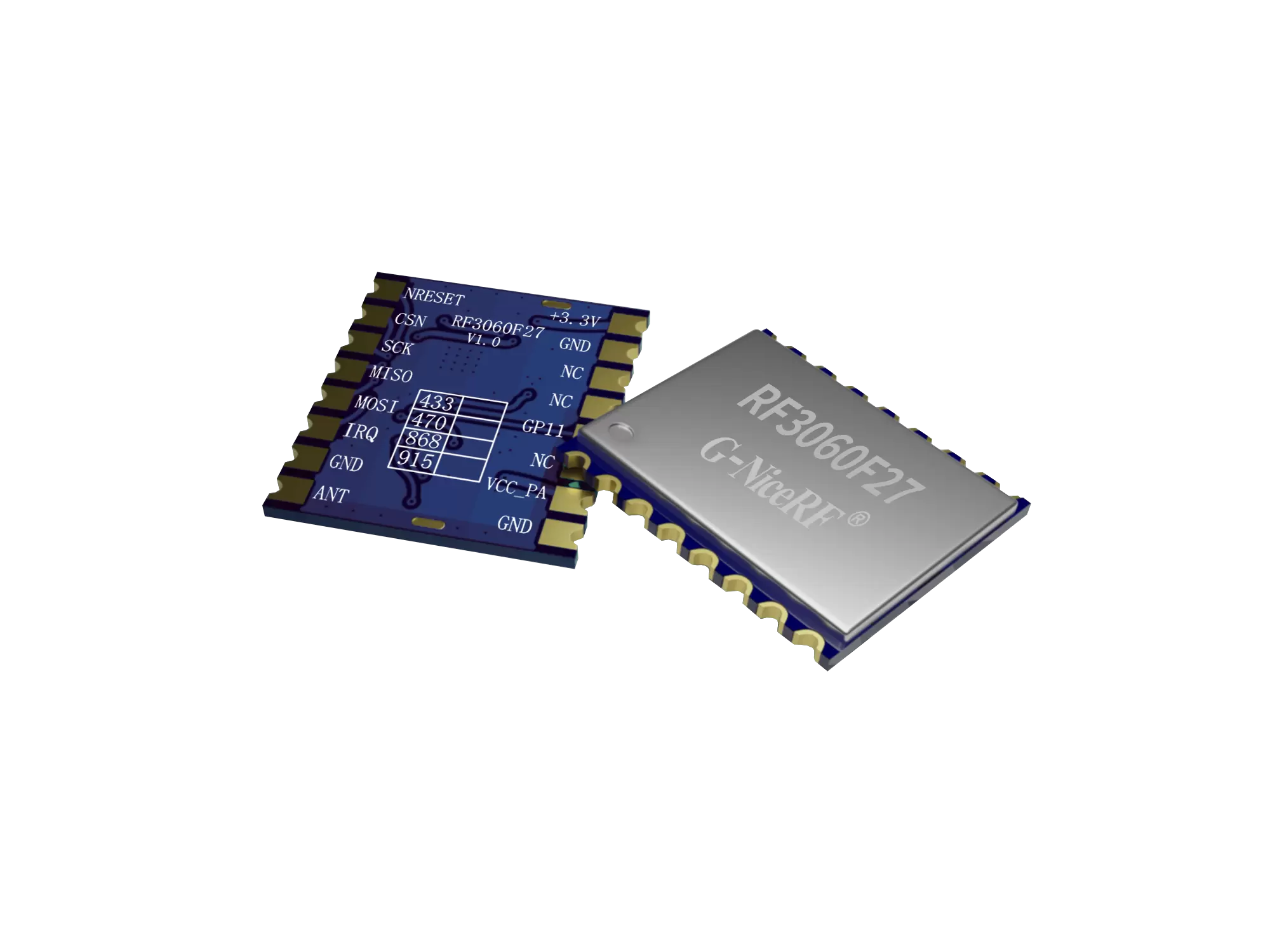

RF3060F27: módulo transceptor sem fio de 500 mW
O RF3060F27 é um módulo de alta potência fabricado a partir de um chip transceptor sem fio de longo alcance e baixo consumo de energia, utilizando a tecnologia de modulação e demodulação DSSS. Ele suporta comunicação sem fio half-duplex e apresenta alta capacidade antiparasitária, alta sensibilidade, baixo consumo de energia, tamanho compacto e alcance de transmissão ultralongo. Oferece sensibilidade máxima de -129 dBm e potência máxima de saída de 27 dBm, proporcionando um orçamento de link líder do setor, tornando-o a melhor escolha para transmissão de longa distância e aplicações com altos requisitos de confiabilidade.
O RF3060F27 utiliza rigorosamente a tecnologia sem chumbo para produção e testes, em conformidade com os padrões RoHS e Reach.
DOWNLOAD
Parâmetro | Mínimo | Tipo | Máx. | Unidade | Doença |
Condição de operação | |||||
Tensão de trabalho | 2 | 3.3 | 3. 6 | V | Módulo pino +3,3V |
3.3 | 4.0 | 5.0 | V | Pino do módulo VCC_PA | |
Faixa de temperatura | -40 | 85 | °C | ||
Consumo atual | |||||
Corrente RX | 6.2 | mA | Modo @DCDC | ||
8.9 | mA | Modo @LDO | |||
Corrente TX | 450 | mA | @5v,27dBm | ||
Corrente de sono S | 1 | uA | |||
Parâmetro RF | |||||
Faixa de frequência | 40 8 | 433 | 4 50 | MHz | @433MHz |
470 | 490 | 510 | MHz | @4 7 0MHz | |
| 850 | 868 | 890 | MHz | @868 MHz | |
| 900 | 915 | 930 | MHz | @915 MHz | |
Taxa de modulação | 0,5 | 59,9 | Kbps | LoRa | |
Potência de saída | - 8 | 2 7 | dBm | ||
Sensibilidade de recepção | -129 | dBm | @LoRa BW = 62,5 KHz_SF = 9 _CR = 4/5 | ||
Características
- Faixa de frequência: 433/470/868/915 MHz
- TCXO integrado, erro de frequência 0,5 ppm
- Sensibilidade: -129dBm @125KHz,0,5Kbps
- Potência máxima de saída: > 27dBm @ 5V
- Baixa corrente de recepção: 6mA@DCDC
Corrente de sono < 1,0uA
Taxa de transferência de dados: 0,5-59,9 Kbps @LoRa
Suporta largura de banda: 125/250/500KHz
Suporta fator SF: 5–9, reconhecimento automático
Suporta taxas de dados: 4/5, 4/6, 4/7, 4/8
Suporta função CAD
Aplicações
Fábrica Inteligente
Gestão Inteligente da Água
Agricultura Inteligente
Saúde Inteligente
Comunidade Inteligente
Combate a incêndios inteligente

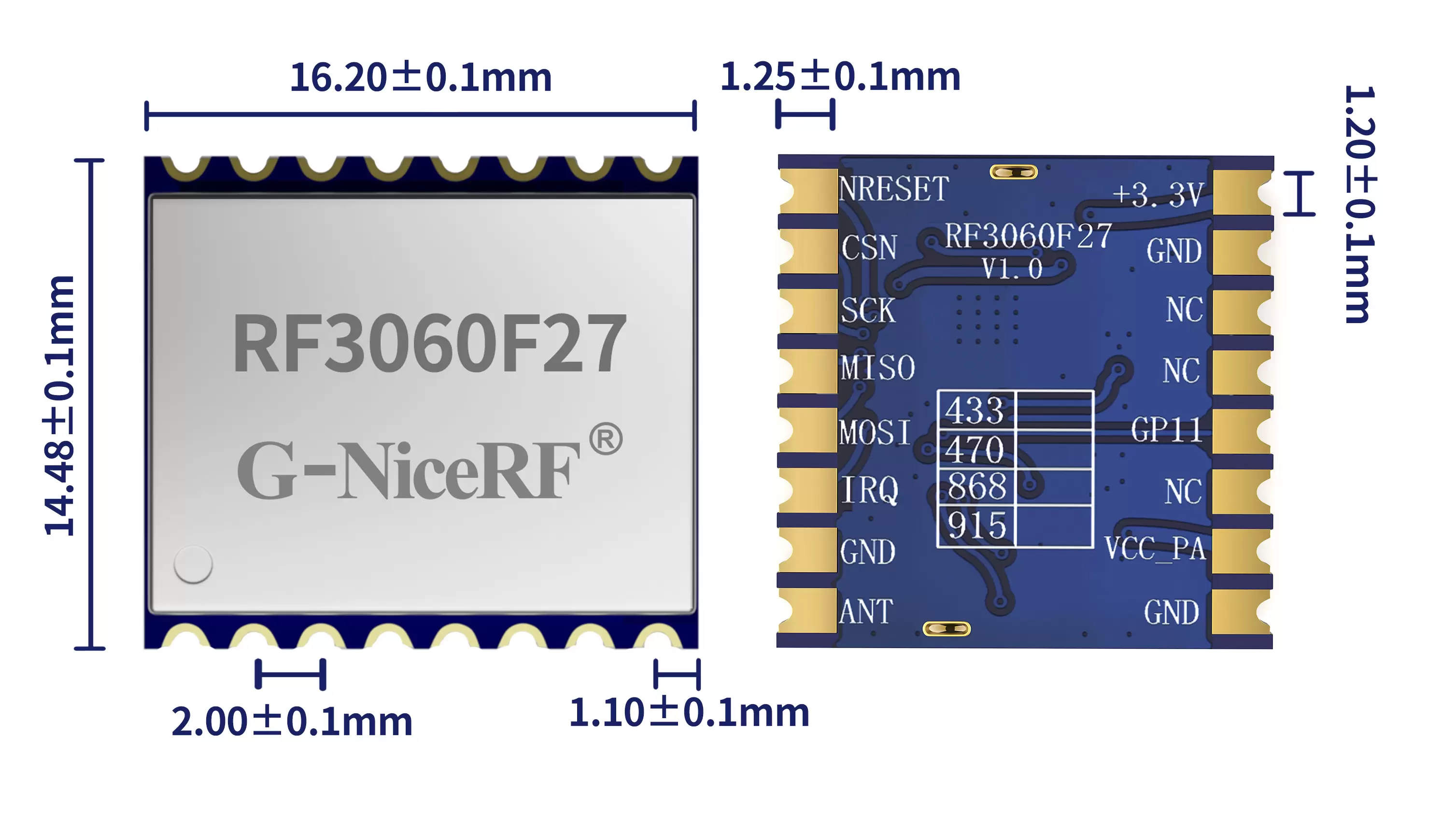

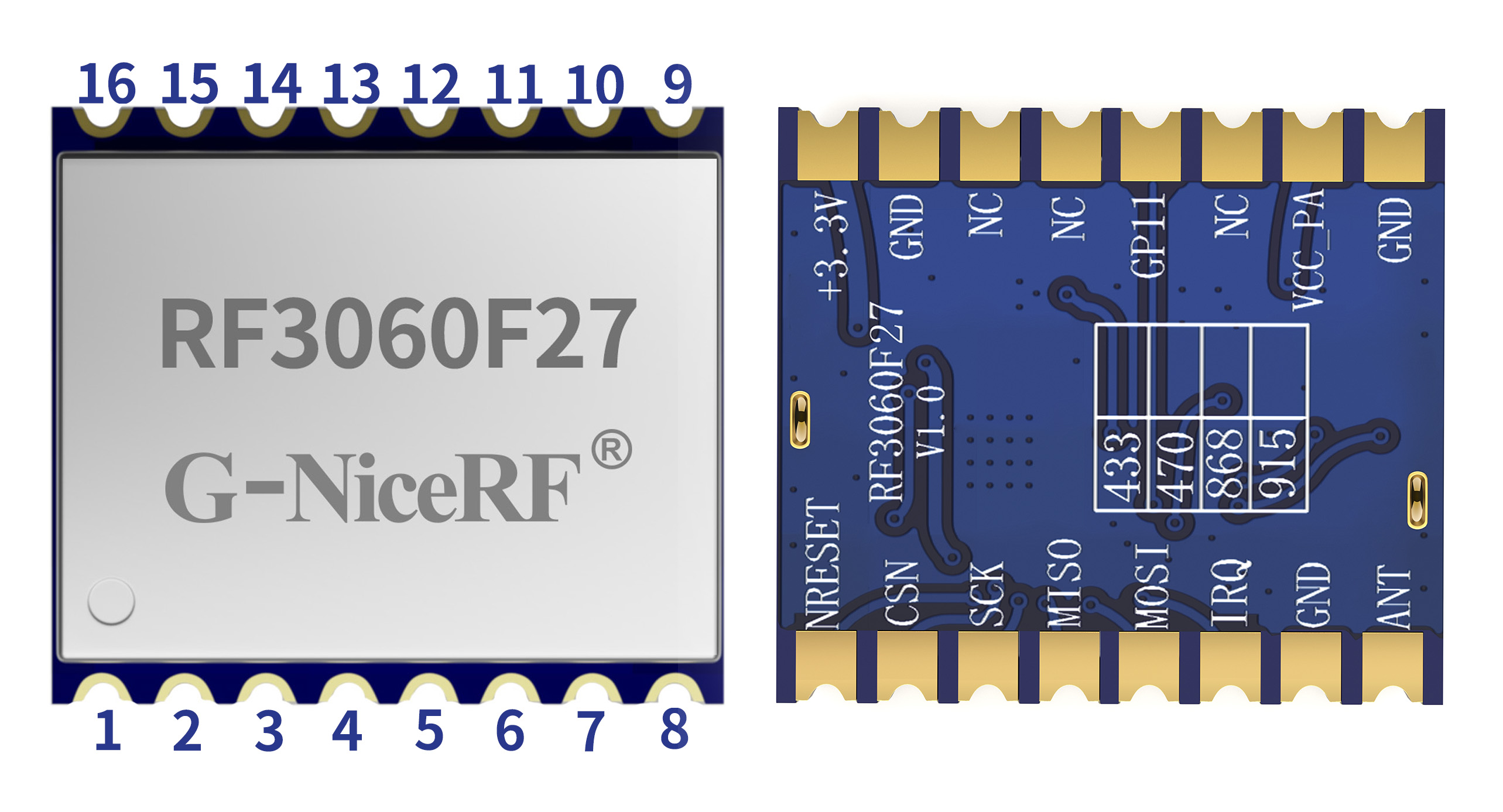

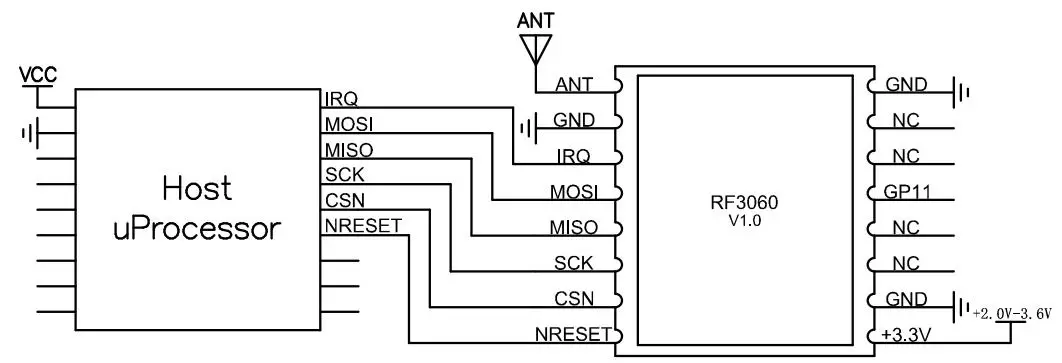

PIN NÃO | Nome do PIN | Nível IO | Descrição |
1 | +3,3 V | Pino de alimentação do chip interno, faixa de tensão: 2,0-3,6 V | |
2,8,10 | Terra | Terminal negativo da fonte de alimentação externa | |
3,4,6 , | NC | ||
5 | GP11 | 0-3,3 V | Conecte ao pino GPIO11 do chip; consulte a folha de dados do chip para funções específicas |
7 | VCC_PA | Pino de alimentação do circuito amplificador de potência interno, recomendado Tensão: 3,7-5,0 V. Quanto maior a tensão, maior a potência. | |
9 | FORMIGA | Conexão de antena externa de 50Ω | |
11 | IRQ | 0-3,3 V | Sinal de interrupção |
12 | MOSI | 0-3,3 V | Sinal de entrada de dados SPI |
13 | MISSÔ | 0-3,3 V | Sinal de saída de dados SPI |
14 | SCK | 0-3,3 V | Relógio serial SPI |
15 | CSN | 0-3,3 V | Sinal de seleção de chip SPI |
16 | NRESET | 0-3,3 V | Redefinir PIN |
