RF1101: Módulo transceptor RF de 20 mW usando Ti CC1101
- O módulo transceptor RF RF1101 da empresa utiliza o dispositivo CC1101 da TI, um chip transceptor de banda ISM sem fio altamente integrado. Este módulo é voltado principalmente para residências inteligentes, indústria, pesquisa científica e médica, além de equipamentos de comunicação sem fio de curto alcance.
- O RF1101 utiliza rigorosamente um processo sem chumbo para produção e testes, e atende aos padrões RoHS e Reach.
| Parâmetro | Mínimo | Tipo. | Máx. | Unidade | Doença |
| Condição de trabalho | |||||
| Faixa de tensão de trabalho | 1.8 | 3.3 | 3.6 | V | |
| Faixa de temperatura | -40 | 85 | °C | ||
| Consumo atual | |||||
| Recebendo corrente | 18 | mA | |||
| Transmissão de corrente | 30 | mA | @10dBm | ||
| Corrente do Sono | < 0,5 | uA | |||
| Parâmetro RF | |||||
| Faixa de frequência | 425 | 433 | 463 | MHz | @433MHz |
| Taxa de modulação | 0,6 | 500 mil | FSK | ||
| Faixa de potência TX | -6 | 11 | dBm | ||
| Sensibilidade de recepção | -116 | dBm | @dados=600bps | ||
| Modulação | (G)FSK |
| Lasca | CC1101 |
| Freqüência | 315 MHz, 433 MHz, 868 MHz, 915 MHz |
| Interface | SPI |
Características do módulo transceptor RF RF1101
- Faixa de frequência: 315/433/868/915 MHz
- Potência máxima de saída: 11dBm
- 18mA @ Status de recebimento
- Taxa de transferência de dados: 0,6-500 kbps
- Suporta múltiplos modos de modulação (OOK, ASK, GFSK, 2-FSK, 4-FSK e MSK)
- Modo de desligamento de ultrabaixo consumo de energia
- Suporte RSSI (indicador de intensidade do sinal recebido) e LQI (indicador de qualidade do link)
- Detecção de baixa potência
- Faixa de temperatura de operação: -40 ~ +85°C
- Função de salto de frequência
Aplicações do Módulo Transceptor RF RF1101
- Controle remoto
- Leitura remota de medidores
- Alarme de segurança residencial e entrada remota sem chave
- Controle industrial
- Telemetria de automação residencial
- Registro de dados pessoais
- Controle de brinquedos
- Redes de Sensores
- Monitoramento da pressão dos pneus
- Monitoramento de saúde
- Periféricos de PC sem fio
- Leitor de tags

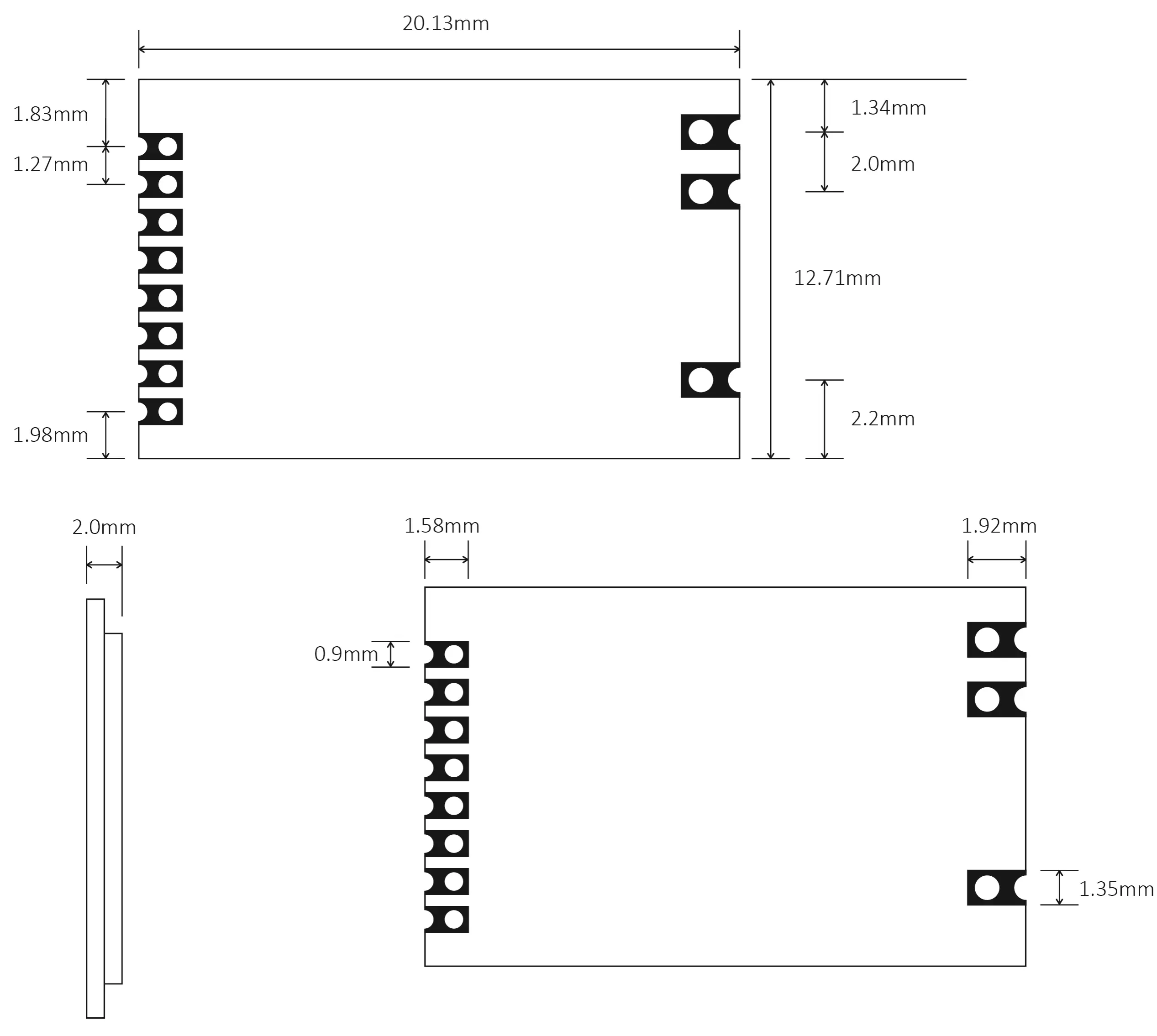

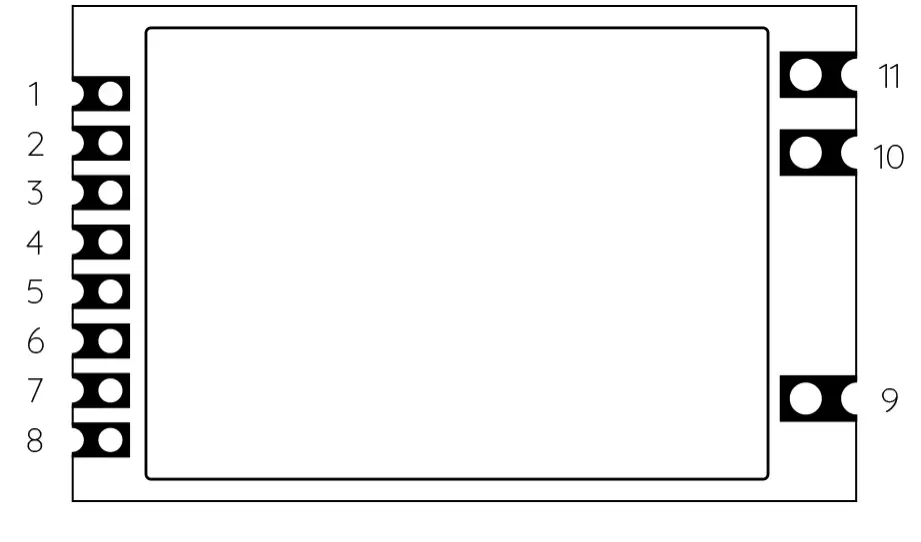

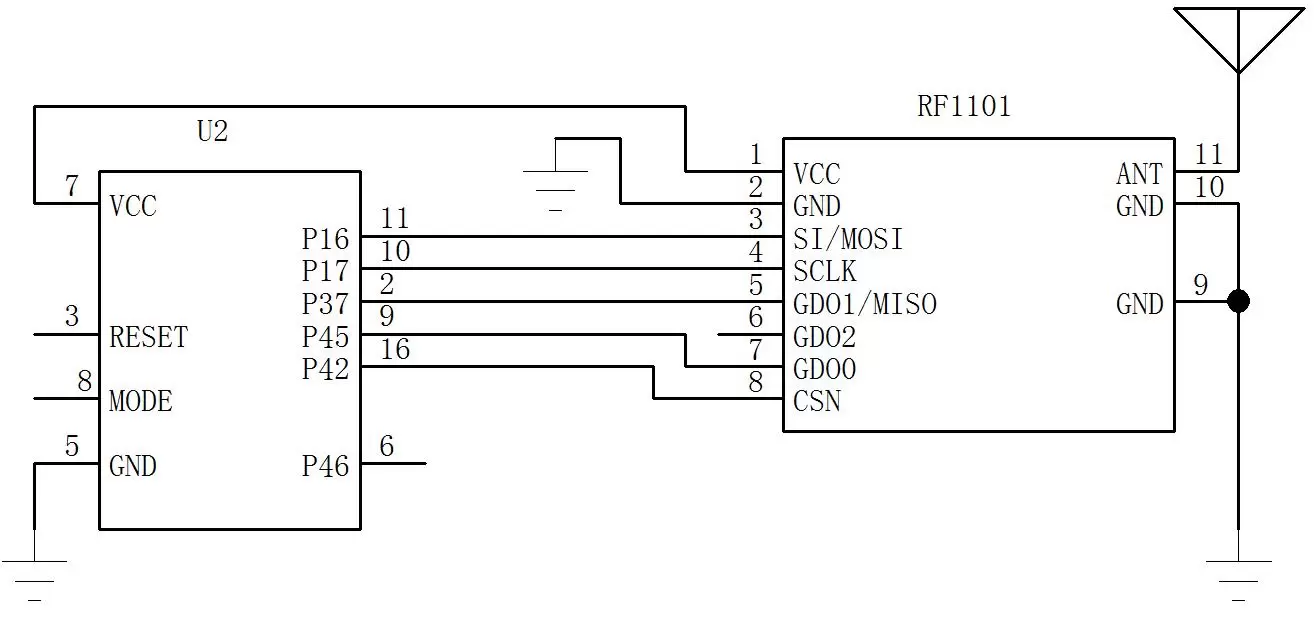

| PIN nº. | Definição de PIN | Descrição |
| 1 | VCC | Conecte a fonte de alimentação. (Digite 1,8-3,6 V) |
| 2 | Terra | De castigo |
| 3 | SI/MOSI | Pino de entrada de dados do módulo SPI |
| 4 | SCLK | Pino de entrada do relógio do módulo SPI |
| 5 | GD01/MISO | Pino de saída de dados do módulo SPI |
| 6 | GDO2 | Pino de saída de informações do módulo |
| 7 | GDO0 | Pino de saída de informações do módulo |
| 8 | CSn | Pino de habilitação do módulo SPI |
| 9, 10 | Terra | Conecte ao aterramento da antena |
| 11 | FORMIGA | Conecte com antena coaxial de 50 ohms |
