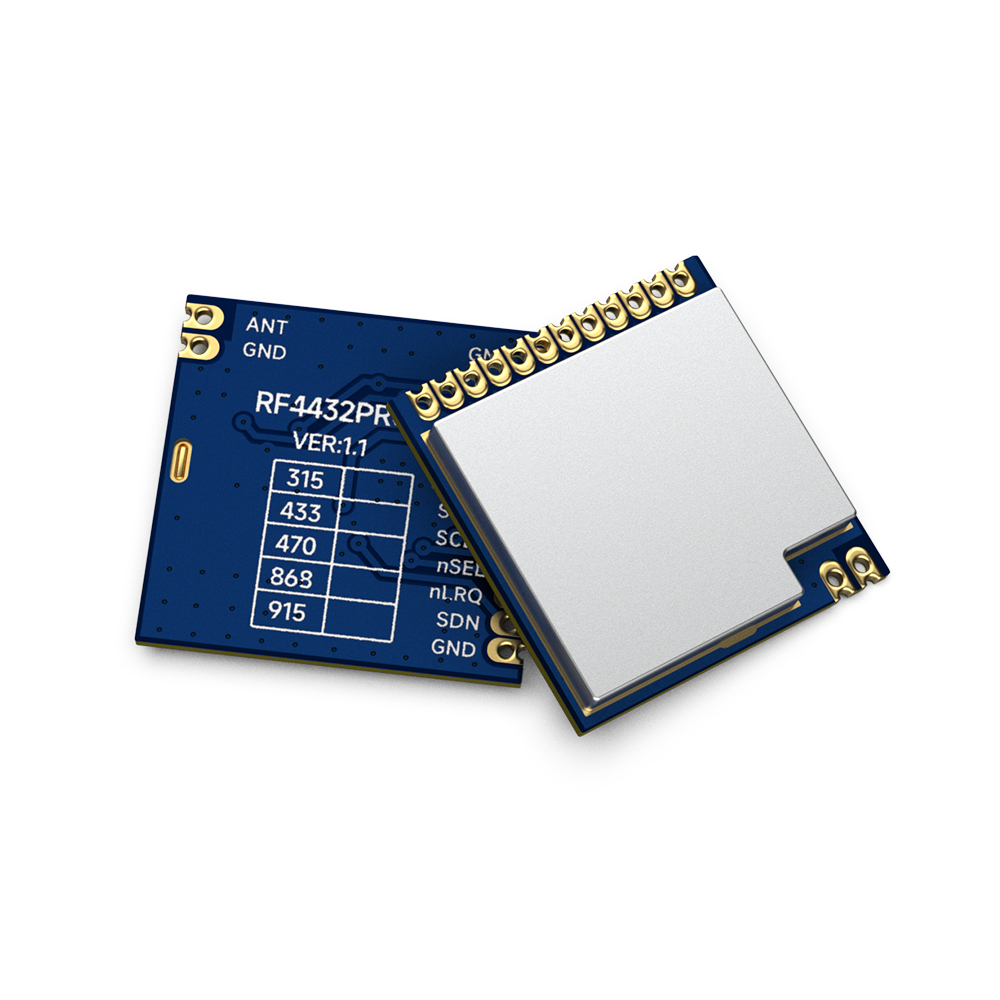

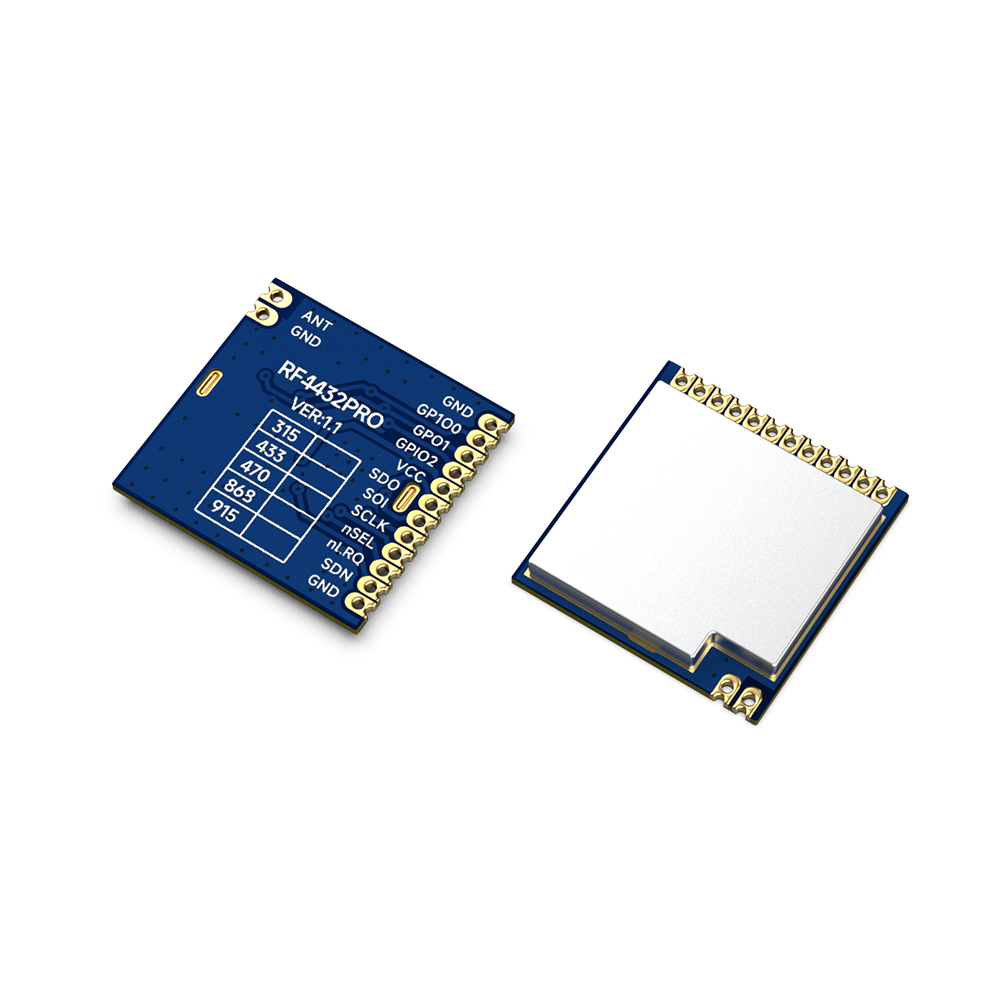

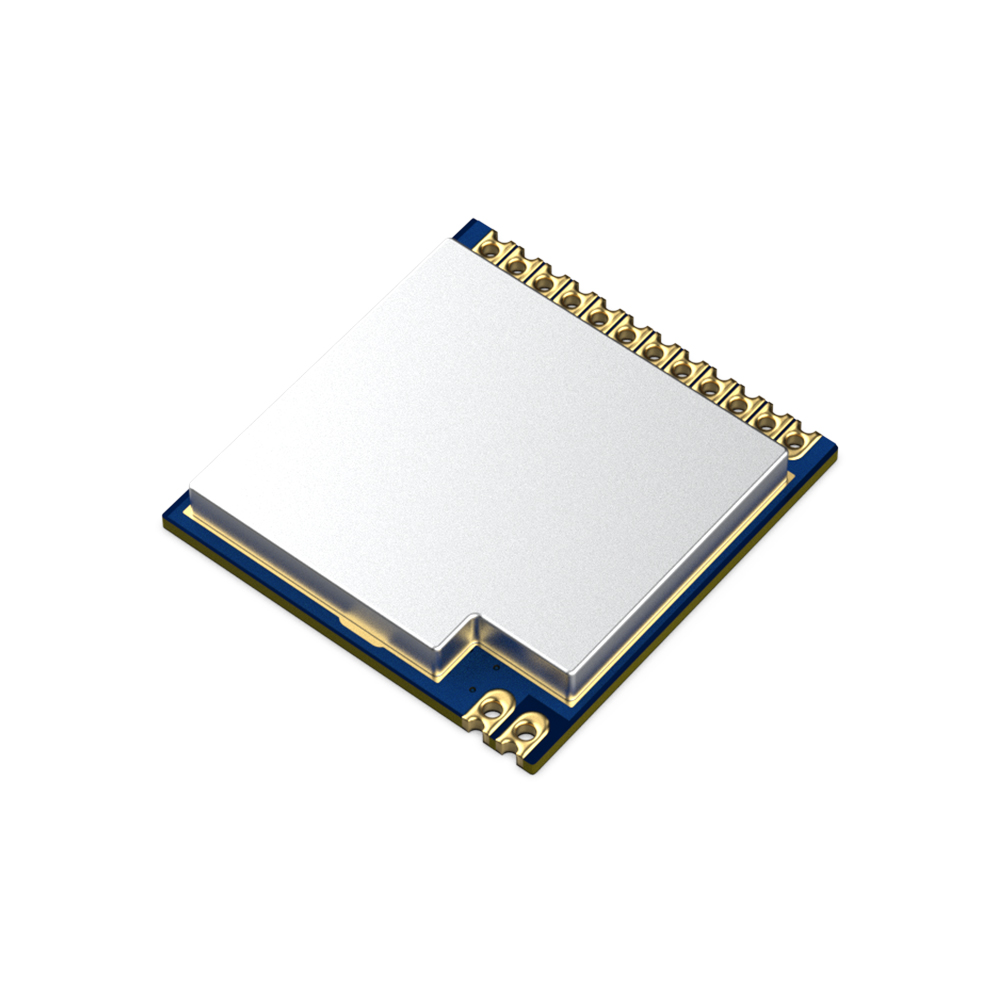

RF4432PRO: Módulo sem fio Si4432 100mW 915MHz

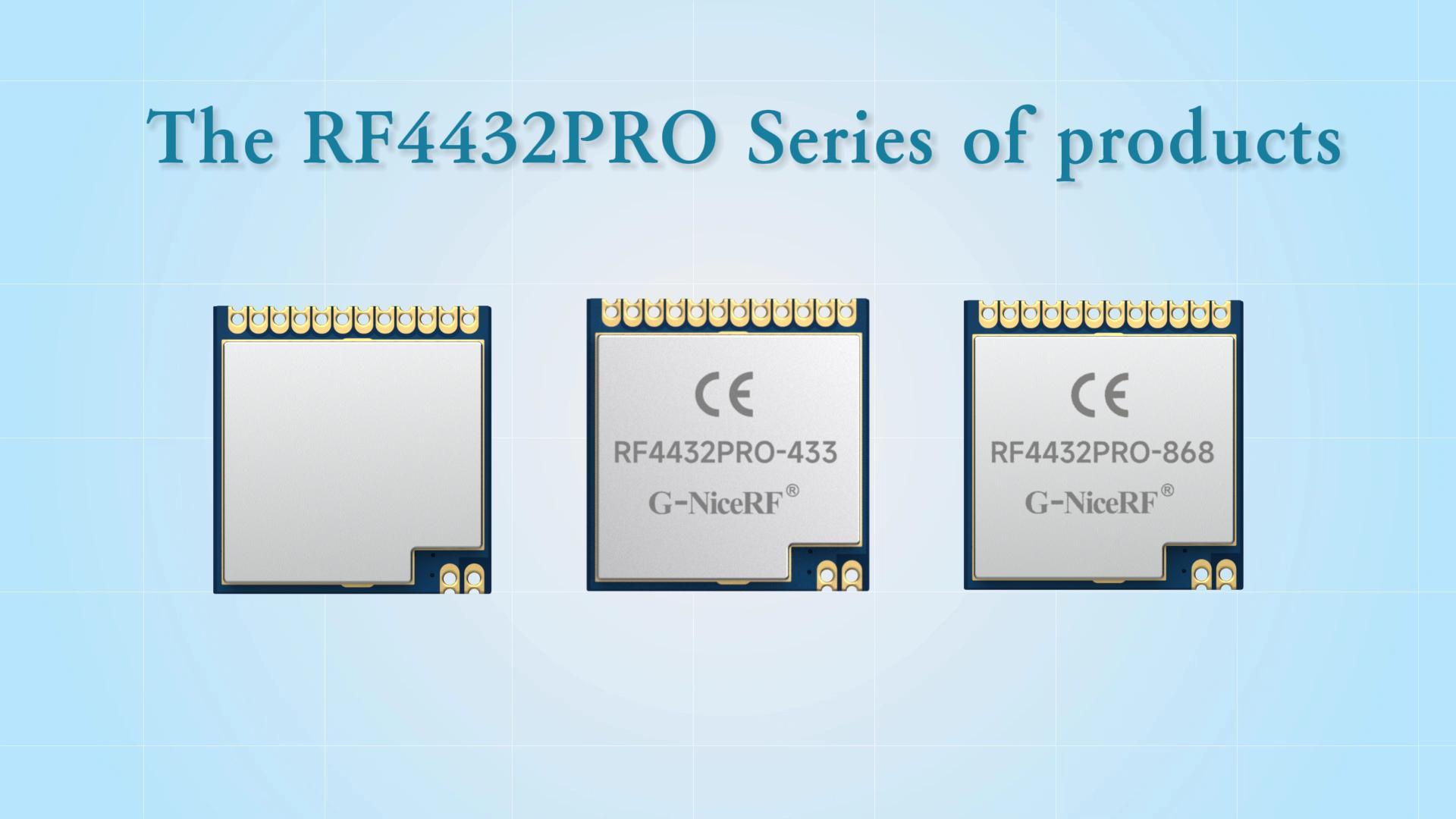

- Com base no chip si4432 da Silicon Lab, nossa empresa desenvolveu três módulos com diferentes tamanhos de encapsulamento: RF4432PRO, RF4432 e RF4432X1 para atender às necessidades de diferentes clientes. Recomendamos que os clientes escolham o módulo sem fio RF4432PRO com o melhor desempenho antiparasitário. Todos esses módulos possuem sensibilidade de recepção extremamente baixa (-121 dBm), aliada à potência de saída líder do setor de +20 dBm, garantindo maior alcance e melhor desempenho de link.
- Os módulos RF4432PRO usam tecnologia sem chumbo para produção e testes rigorosamente e estão em conformidade com os padrões RoHS e REACH.
| Parâmetro | Mínimo | Tipo. | Máx. | Unidade | Doença |
| Condição de operação | |||||
| Faixa de tensão de trabalho | 1.8 | 3.3 | 3.6 | V | |
| Tensão de temperatura | -40 | 85 | °C | ||
| Consumo atual | |||||
| Corrente RX | 18,5 | mA | |||
| Corrente TX | 85 | mA | @20dBm | ||
| Corrente do sono | < 1 | uA | |||
| Parâmetro RF | |||||
| Faixa de frequência | 470 | 490 | 510 | MHz | @470MHz |
| 900 | 915 | 930 | MHz | @915MHz | |
| Taxa de modulação | 0,123 | 256 | Kbps | FSK | |
| Faixa de potência de saída | 1 | 20 | dBm | ||
| Sensibilidade de recepção | -121 | dBm | @Taxa de dados=1,2 Kbps | ||
| Modulação | (G)FSK |
| Lasca | si4432 |
| Freqüência | 315 MHz, 433 MHz, 470 MHz, 868 MHz, 915 MHz |
| Potência de saída | 100mW |
| Interface | SPI |
Características do módulo sem fio Si4432 RF4432PRO
- Faixa de frequência: 315/433/470/868/915 MHz (personalizável 240-930 MHz)
- Sensibilidade até -121dBm
- Potência máxima de saída: 20dBm
- Taxa de transferência de dados: 0,123-256 Kbps
- Modo de modulação FSK, GFSK e OOK
- Fonte de alimentação de 1,8-3,6 V
- Modo de desligamento de consumo ultrabaixo
- Indicador de intensidade do sinal recebido digital (RSSI)
- Função de despertar temporizado
- Correspondência automática de antena e controle de interruptor bidirecional
- Estrutura de pacote de dados configurável
- Detecção de preâmbulo
- Registro de dados de envio e recebimento de 64 bytes (FiFo)
- Detecção de baixa potência
- Sensor de temperatura e conversores analógico-digitais de 8 bits
- Faixa de temperatura operacional: -40 ～ +85 °C
- Regulador de tensão integrado
- Salto de frequência
- Função de reinicialização de energia
- Função de ajuste de cristal integrada
- 30mA@+13dBm (Transmissão)
Aplicações do módulo sem fio Si4432 RF4432PRO
- controle remoto
- Leitura remota de medidores
- Alarme de segurança residencial
- Registro de dados pessoais
- Controle de brinquedos
- Controle industrial
- Rede de sensores
- Monitoramento da pressão dos pneus
- Monitoramento de saúde
- Periféricos de PC sem fio
- Leitura e escrita de tags
- Sensoriamento remoto de automação residencial

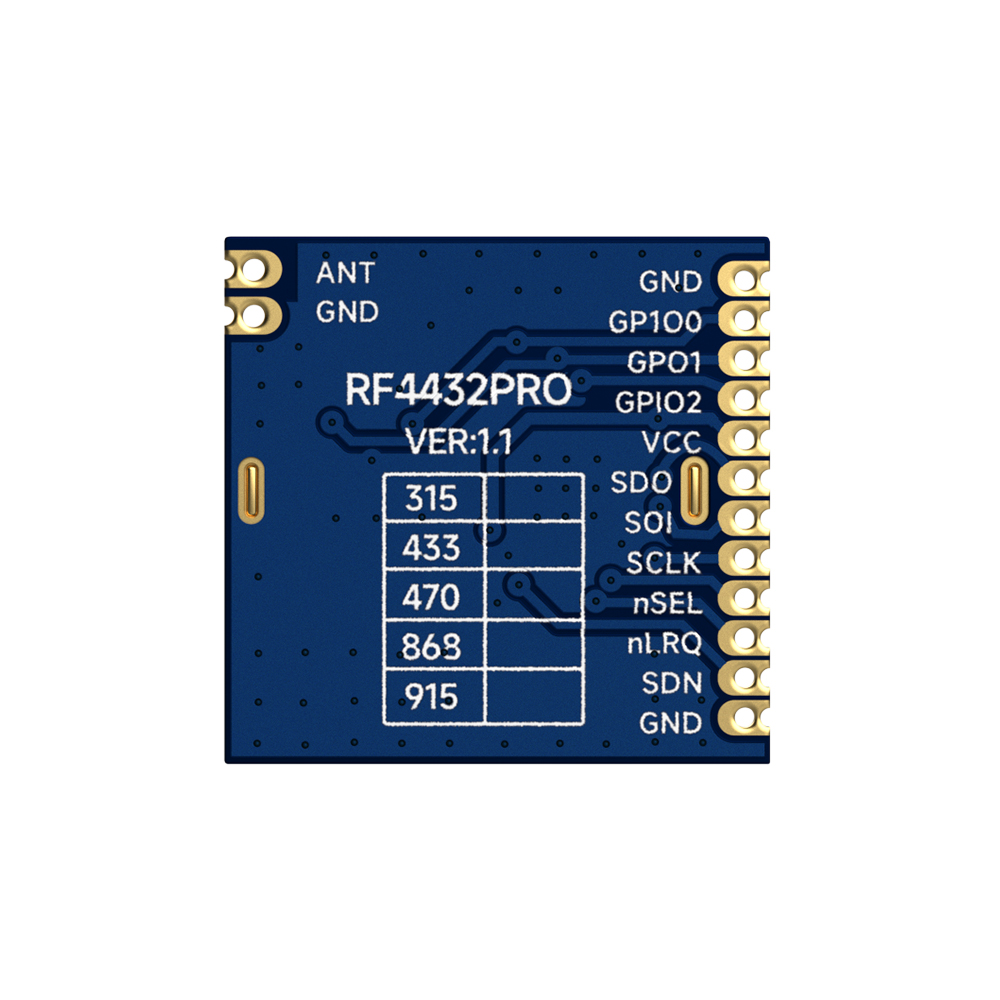

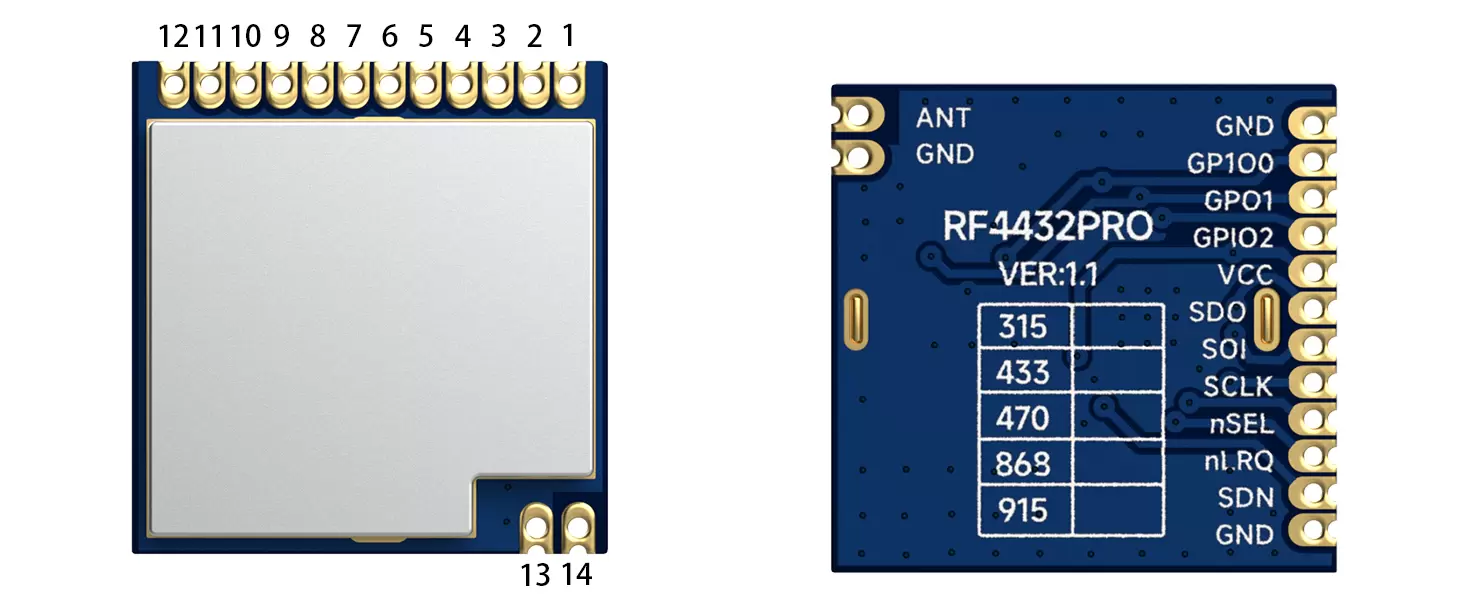

| Pino Nº. | Nome do PIN | Descrição |
| 1 | Terra | aterramento de energia |
| 2 | GPIO0 | O pino de controle do interruptor do transmissor é conectado dentro do módulo |
| 3 | GPIO1 | O pino de controle do interruptor do transmissor é conectado dentro do módulo |
| 4 | GPIO2 | Conecte diretamente ao pino GPIO2 do chip |
| 5 | VCC | Fonte de alimentação positiva 3,3V |
| 6 | SDO | Saída digital 0～VDD V, fornece função de leitura serial para registro de controle interno. |
| 7 | SDI | Entrada de dados serial. Entrada digital 0~VDD V. Este pino é um barramento de fluxo de dados serial de 4 fios. |
| 8 | SCLK | Entrada de relógio serial. Entrada digital 0~VDD V. Este pino fornece uma função de relógio de dados serial de 4 fios. |
| 9 | nSEL | Pino de entrada de seleção de interface serial. Entrada digital 0~VDD V. Este pino fornece a função de seleção/ativação para barramento de dados serial de 4 fios. Este sinal também é usado para indicar o modo de leitura/gravação em rajada. |
| 10 | nIRQ | Saída de interrupção |
| 11 | SDN | Pino de habilitação do chip. Entrada digital V 0~VDD. SDN=0 em todos os modos, exceto no modo de desligamento. Quando SDN=1, o chip será completamente desligado e o conteúdo do registrador será perdido. |
| 12 | Terra | aterramento de energia |
| 13 | Terra | aterramento de energia |
| 14 | FORMIGA | Conecte com antena coaxial de 50 ohms |
