SV610: Transmissor RF de porta industrial TTL de 100mW e módulo receptor com proteção ESD incorporada
- SV610 é um módulo transmissor e receptor de RF de classe industrial e altamente integrado. O SV610 possui uma interface TTL padrão, o SV610 possui boa sensibilidade e potência de saída de 100mW para alcançar longo alcance de RF e comunicação de RF confiável. Para evitar interferências, o SV610 fornece 40 canais de frequência e Net ID configurável. O SV610 é flexível, mas fácil de usar, vem com vários parâmetros, como: frequência, taxa de dados, potência de saída, Net ID, Node ID. Os usuários podem configurar os parâmetros através do PC ou do próprio dispositivo do cliente.
- O SV610 usa estritamente processos sem chumbo para produção e testes e atende aos padrões RoHS e Reach.
Nota: LDO de 3,3 V de alta qualidade está integrado e o Pin CS / SET é uma interface de 3,3 V. TXD/RXD também é 3,3V para SV610-TTL.
| Parâmetros | Min. | Tipo. | Máx. | Unidade | Doença |
| Condição de trabalho | |||||
| Faixa de tensão | 3.3 | 5,0 | 7,0 | V | Nível TTL |
| Temperatura operacional | -40 | 25 | +85 | ℃ | |
| Consumo Atual | |||||
| Corrente Rx | 25 | mA | Nível TTL | ||
| Corrente de transmissão | 95 | mA | @20dBm | ||
| Corrente de sono | ≤5 | vocêA | Nível @TTL | ||
| Parâmetros de RF | |||||
| Faixa de frequência | 414,92 | 433,92 | 453,92 | MHz | @433 MHz |
| 470,92 | 490,92 | 509,92 | MHz | @490 MHz | |
| 849,92 | 868,92 | 888,92 | MHz | @868 MHz | |
| 895,92 | 914.92 | 934,92 | MHz | @915 MHz | |
| Taxa de dados | 1.2 | 9.6 | 115,2 | Kbps | GFSK |
| Potência de saída | -1 | / | +20 | dBm | |
| Sensibilidade | -121 | dBm | @1,2kbps | ||
| Interface | TTL |
| Rede | ESTRELA, ponto a ponto |
| Freqüência | 433 MHz, 470 MHz, 868 MHz, 915 MHz |
| Modulação | (G)FSK |
| Potência de saída | 100mW |
Características do transmissor e receptor RF SV610
- 433/490/868/915 MHz (personalizável 240-930 MHz)
- Classe industrial
- 40 canais
- ID de rede de 4 bytes e ID de nó de 2 bytes
- Taxa de dados da série: 1200 ~ 115200 bps
- Taxa de dados aéreos: 1200 ~ 115200 bps
- Modulação GFSK
- RSSI
- Interface: TTL
- Correspondência de antena automaticamente
- Bidirecional e meio duplex
- Sensibilidade: -121dBm
- Potência máxima de saída: 100mW （+20 dBm）
- Tensão de trabalho: 3,3 ~ 7,0 V
- Temperatura de trabalho: -40 ~ +85 °C
- Peso: 2,0g
- Parâmetros salvos automaticamente

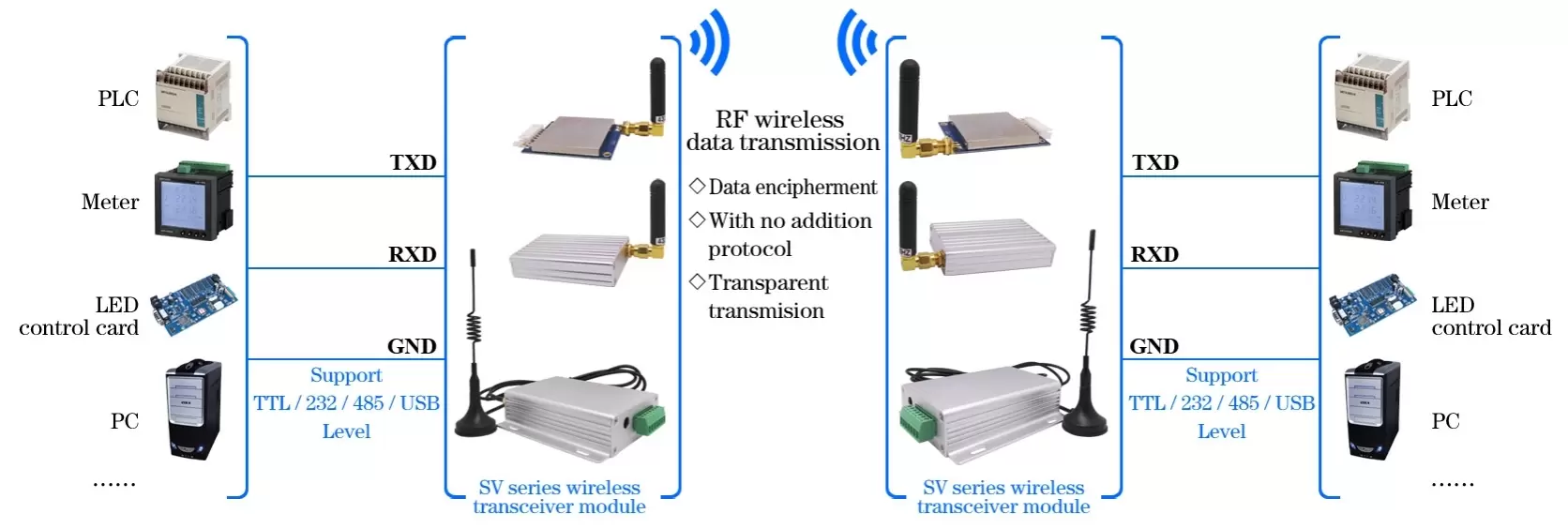

Aplicações do transmissor e receptor RF SV610
- Telemetria de controle remoto
- Sistema de segurança
- Aquisição de dados industriais
- Automação residencial
- Comunicação de dados sem fio
- Sistema de acesso
- Controle do robô
- Periféricos de PC sem fio

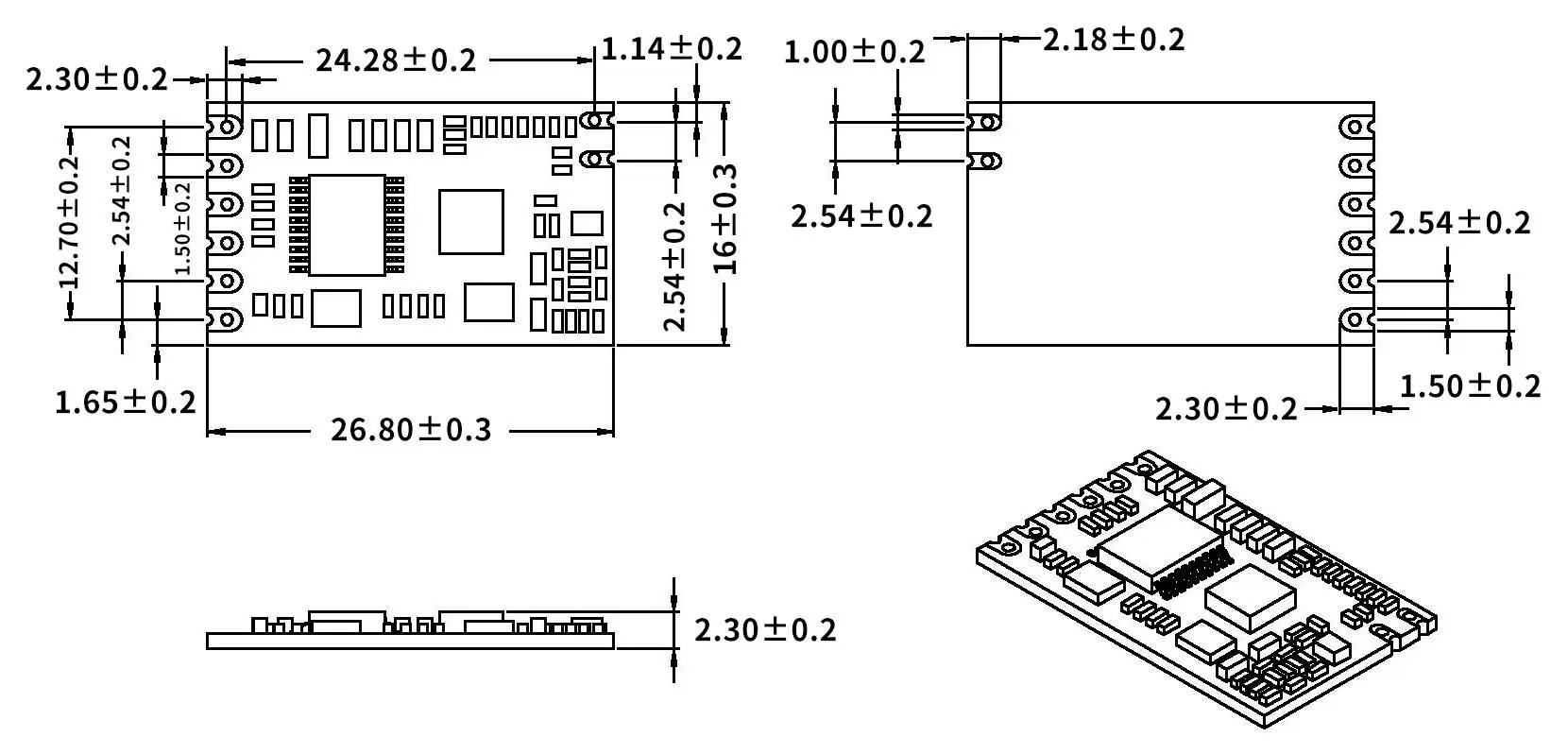

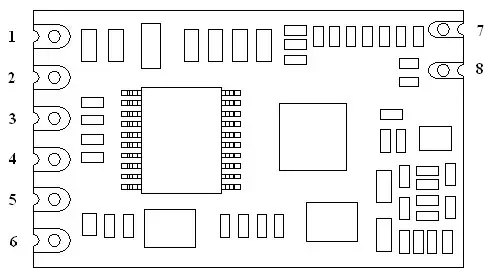

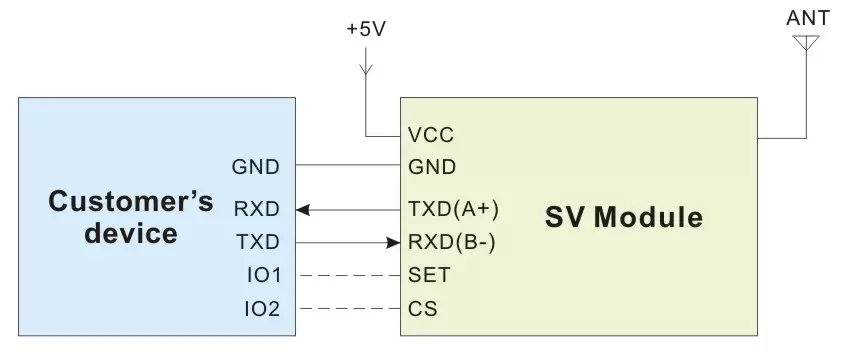

| Pino nº. | Definição | Descrição |
| 1 | CCV | Conectado à fonte de alimentação positiva (típico 5V) |
| 2 | GND | Conectado ao solo |
| 3 | TXD | TXD do módulo e conecte ao RXD externo |
| 4 | RXD | RXD do módulo e conecte ao TXD externo |
| 5 | DEFINIR | Habilitação do modo de configuração (baixo para entrar no modo de configuração, deixar aberto ou conectar nível alto para sair do modo de configuração) Válido quando o pino CS está alto ou deixado aberto. |
| 6 | CS | Habilitação de funcionamento do módulo (Puxe para baixo para fazer o módulo entrar no modo de suspensão, deixe aberto ou conecte alto nível para fazer o módulo entrar no modo de trabalho normal) |
| 7 | GND | Terra da antena |
| 8 | FORMIGA | Antena de acesso (antena coaxial de 50 ohms) |
