Módulos RF Uart de rede mesh série SV-MESH

A série SV-MESH é composta por módulos UART RF para redes MESH de ultralonga distância, que adotam chips de alto desempenho da Silicon Labs. Possuem modos de operação NÓ e ROTEADOR, podendo ser usados como repetidores automaticamente. A construção de redes é fácil, sem limitação de área cega ou distância. Para evitar interferências, o SV-MESH oferece 40 canais de frequência e ID de rede configurável. O SV-MESH é flexível e fácil de usar, com diversos parâmetros, como frequência, taxa de dados, potência de saída, ID de rede e ID de nó. Os usuários podem configurar os parâmetros através do PC ou do dispositivo do cliente.
A SV-MESH utiliza rigorosamente um processo sem chumbo para produção e testes, e atende aos padrões RoHS e Reach.

Contate-nos

DOWNLOAD

Características do módulo RF Uart série SV-MESH

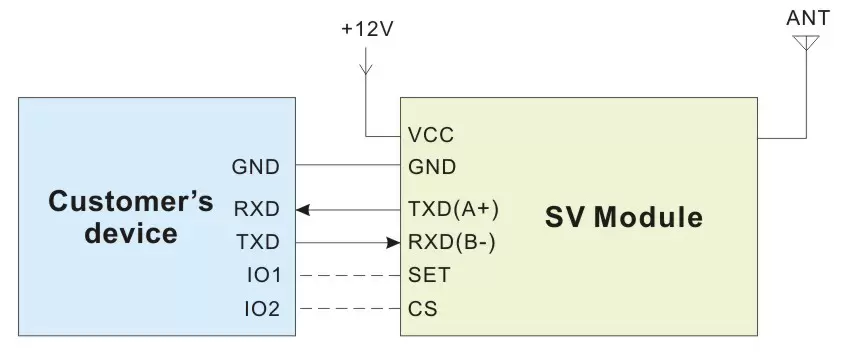

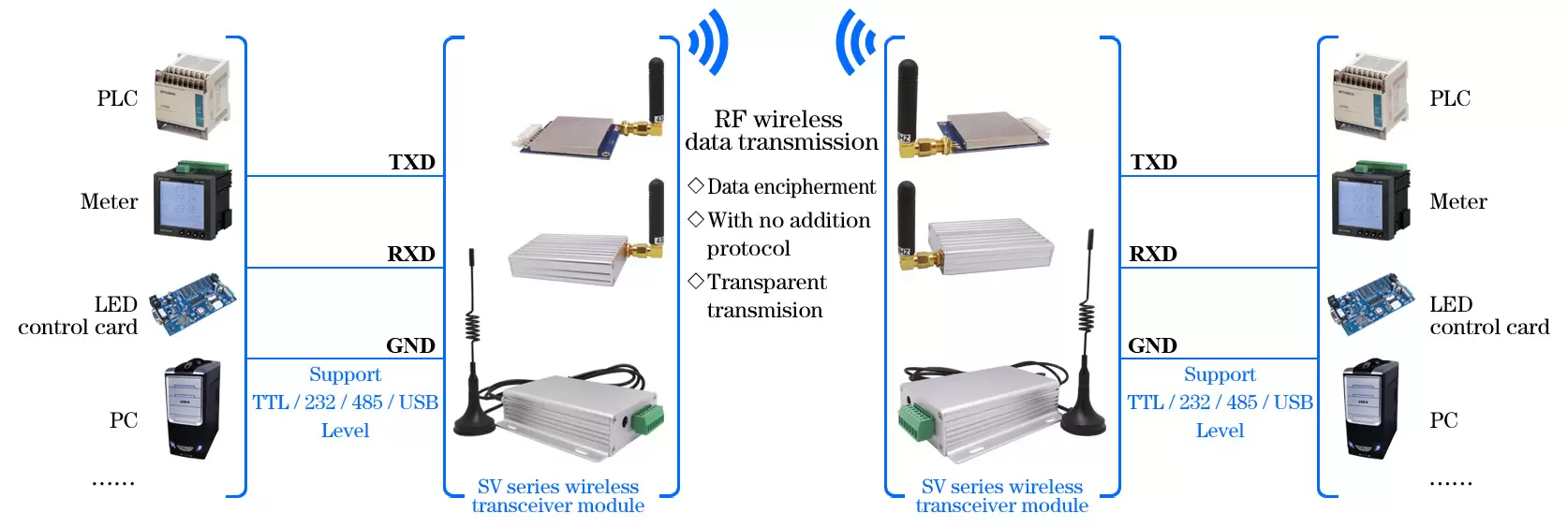

Circuito de aplicação de módulos sem fio RF Uart de rede Mesh Série SV-MESH

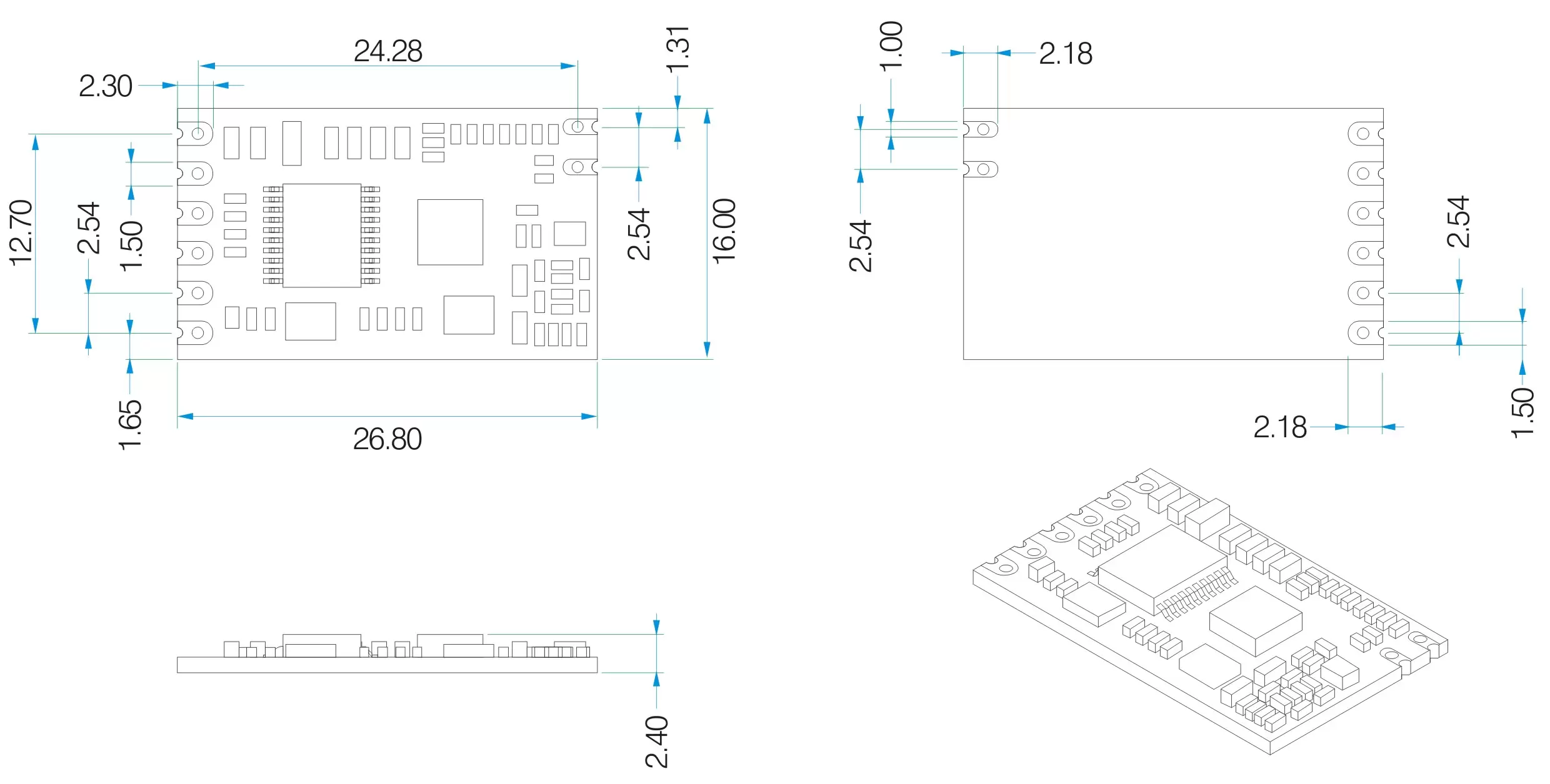

SV610:

Definição de pinos dos módulos sem fio RF Uart de rede Mesh SV610

PIN nº.	Definição	Descrição
1	VCC	Conectado à fonte de alimentação positiva (típico 5 V)
2	Terra	Conectado ao solo
3	TXD	TXD do módulo e conectar ao RXD externo
4	RXD	RXD do módulo e conectar ao TXD externo
5	DEFINIR	Habilitar modo de configuração (baixo para entrar no modo de configuração, deixe aberto ou conecte nível alto para sair do modo de configuração). Válido quando o pino CS está alto ou é deixado aberto.
6	CS	Habilite o funcionamento do módulo (puxe para baixo para fazer o módulo entrar no modo de espera, deixe aberto ou conecte em nível alto para fazer o módulo entrar no modo de trabalho normal)
7	Terra	Conectado ao solo
8	FORMIGA	Conectado com antena (antena coaxial de cobre de 50 ohms)

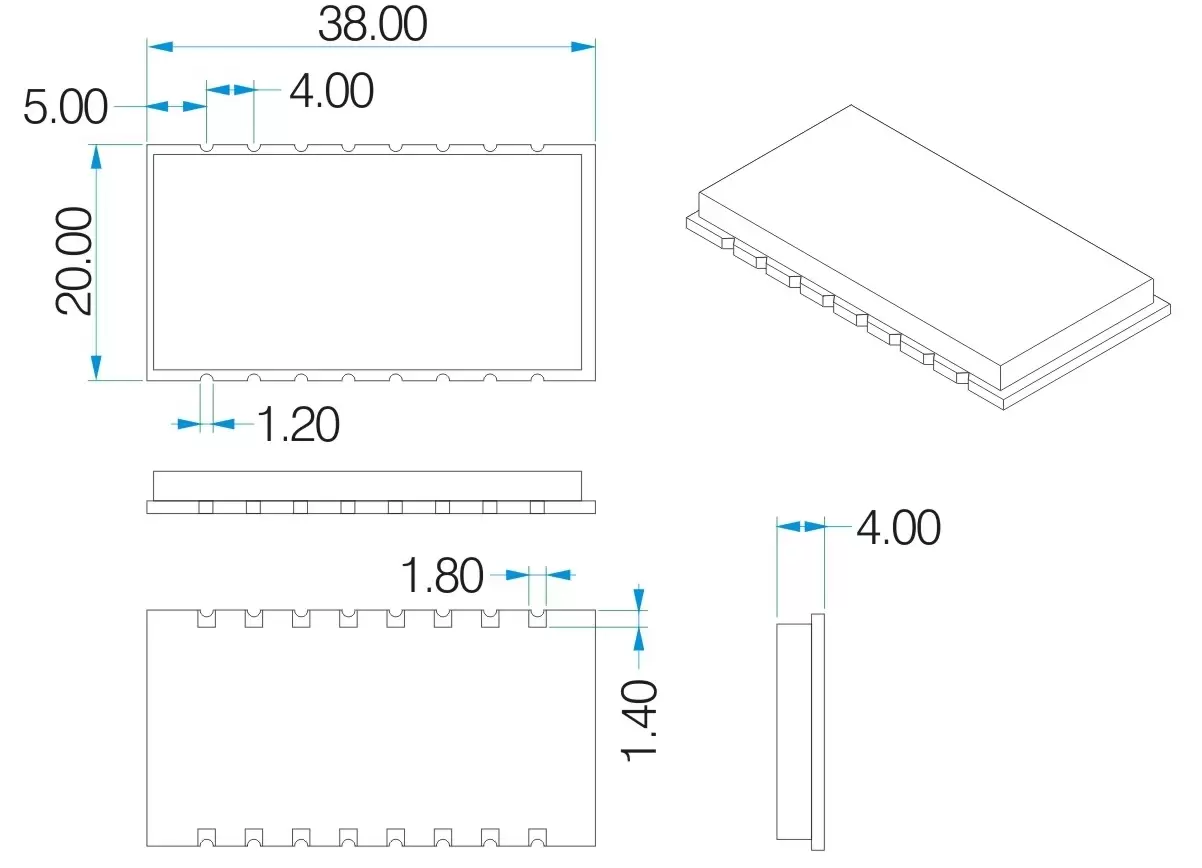

SV650:

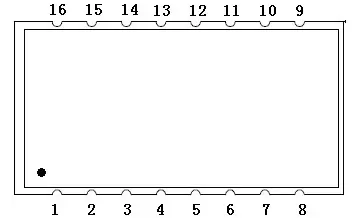

Definição de pinos dos módulos sem fio RF Uart de rede Mesh SV650

PIN nº.	Definição	Descrição
1	DEFINIR	Habilitar modo de configuração (baixo para entrar no modo de configuração, deixe aberto ou conecte nível alto para sair do modo de configuração). Válido quando o pino CS está alto ou é deixado aberto.
2	CS	Habilite o funcionamento do módulo (puxe para baixo para fazer o módulo entrar no modo de espera, deixe aberto ou conecte em nível alto para fazer o módulo entrar no modo de trabalho normal)
3	TXLED	Indicador LED para transmissão (ativo quando nível baixo)
4	LED RX	Indicador LED para recepção (ativo quando nível baixo)
5, 6, 7, 11, 12	NC	Nulo
8, 10, 13	Terra	Conectado ao solo
9	FORMIGA	Conectado com antena (antena coaxial de cobre de 50 ohms)
14	VCC	Conectado à fonte de alimentação positiva (típico 5 V)
15	RXD/B	RXD do módulo e conectar ao TXD externo (@nível 485, conectar com B à saída)
16	TXD/A	TXD do módulo e conectar ao RXD externo (@nível 485, conectar com A à saída)

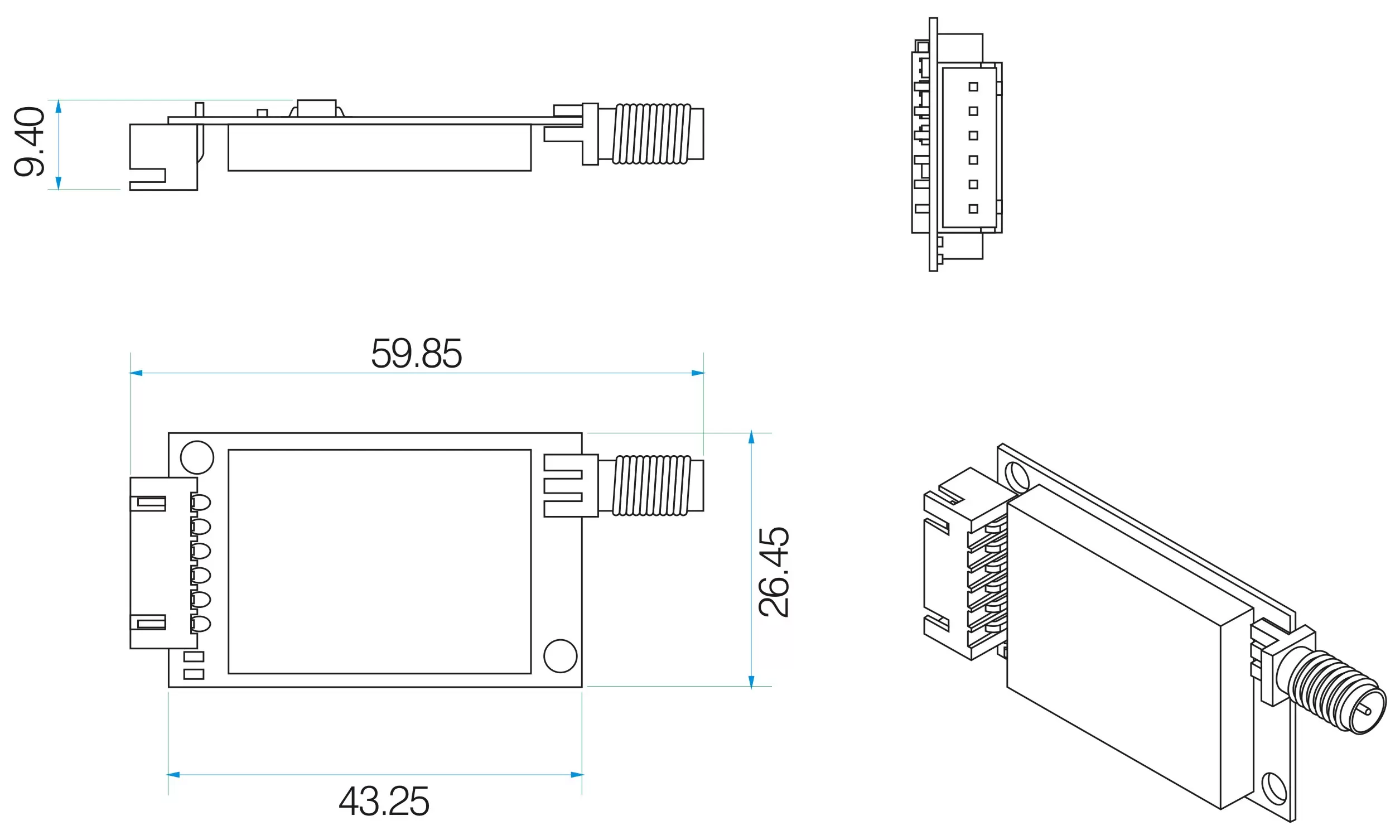

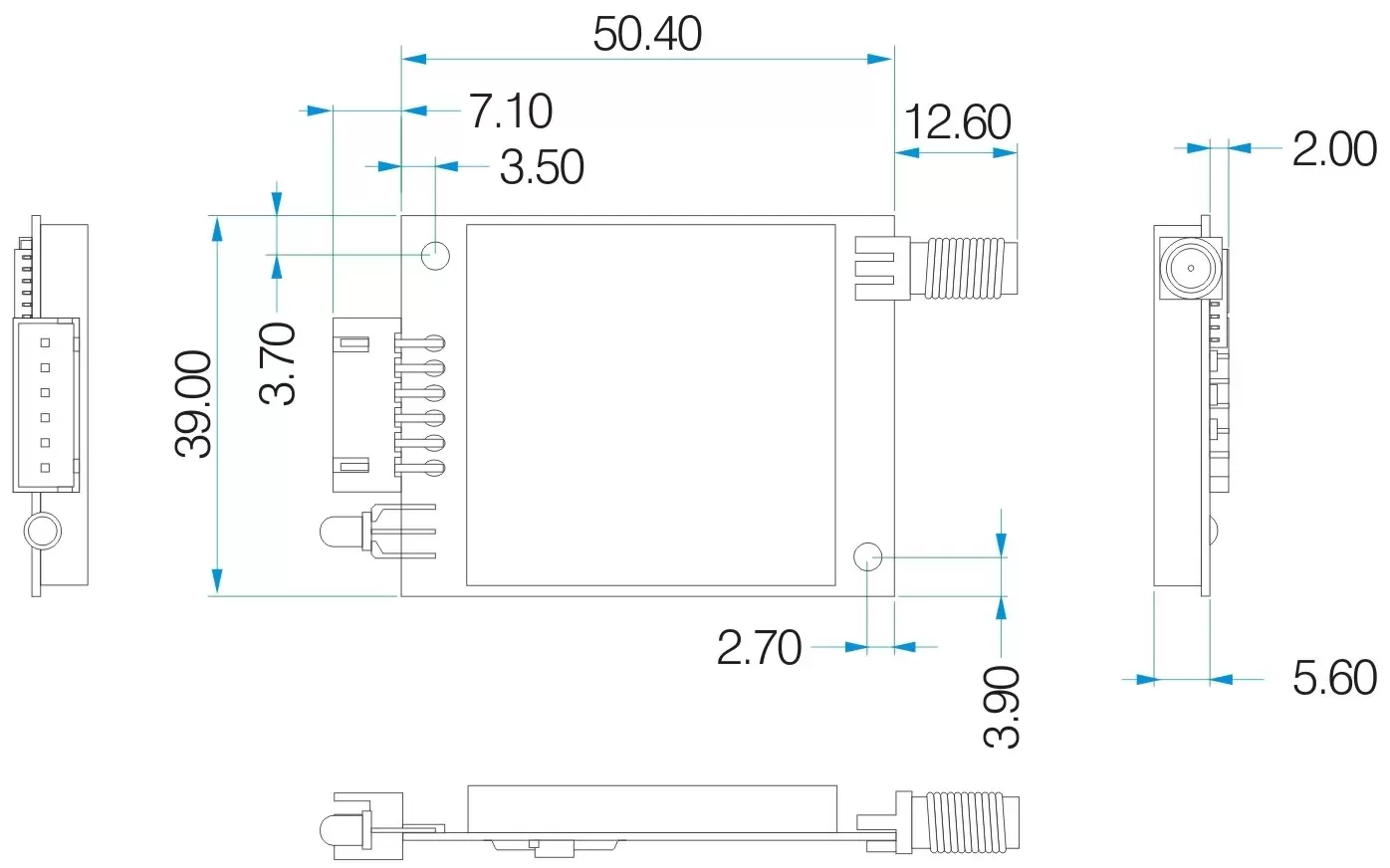

Séries SV611 e SV651:

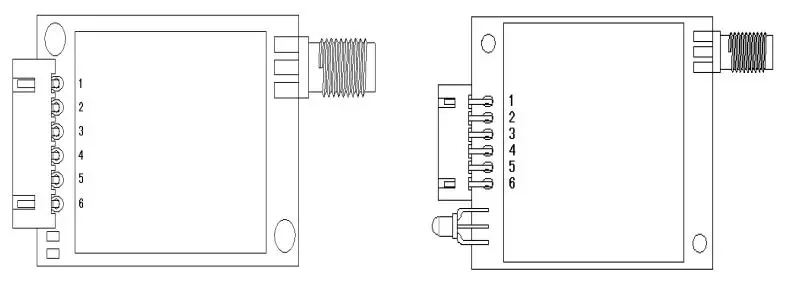

Definição de pinos dos módulos sem fio RF Uart de rede Mesh SV611/SV651

PIN nº.	Definição	Descrição
1	VCC	Conectado à fonte de alimentação positiva (típico 5 V)
2	Terra	Conectado ao solo
3	TXD/A	TXD do módulo e conectar ao RXD externo (@nível 485, conectar com A à saída)
4	RXD/B	RXD do módulo e conectar ao TXD externo (@nível 485, conectar com B à saída)
5	DEFINIR	Habilitar modo de configuração (baixo para entrar no modo de configuração, deixe aberto ou conecte nível alto para sair do modo de configuração). Válido quando o pino CS está alto ou é deixado aberto.
6	CS	Habilite o funcionamento do módulo (puxe para baixo para fazer o módulo entrar no modo de espera, deixe aberto ou conecte em nível alto para fazer o módulo entrar no modo de trabalho normal)

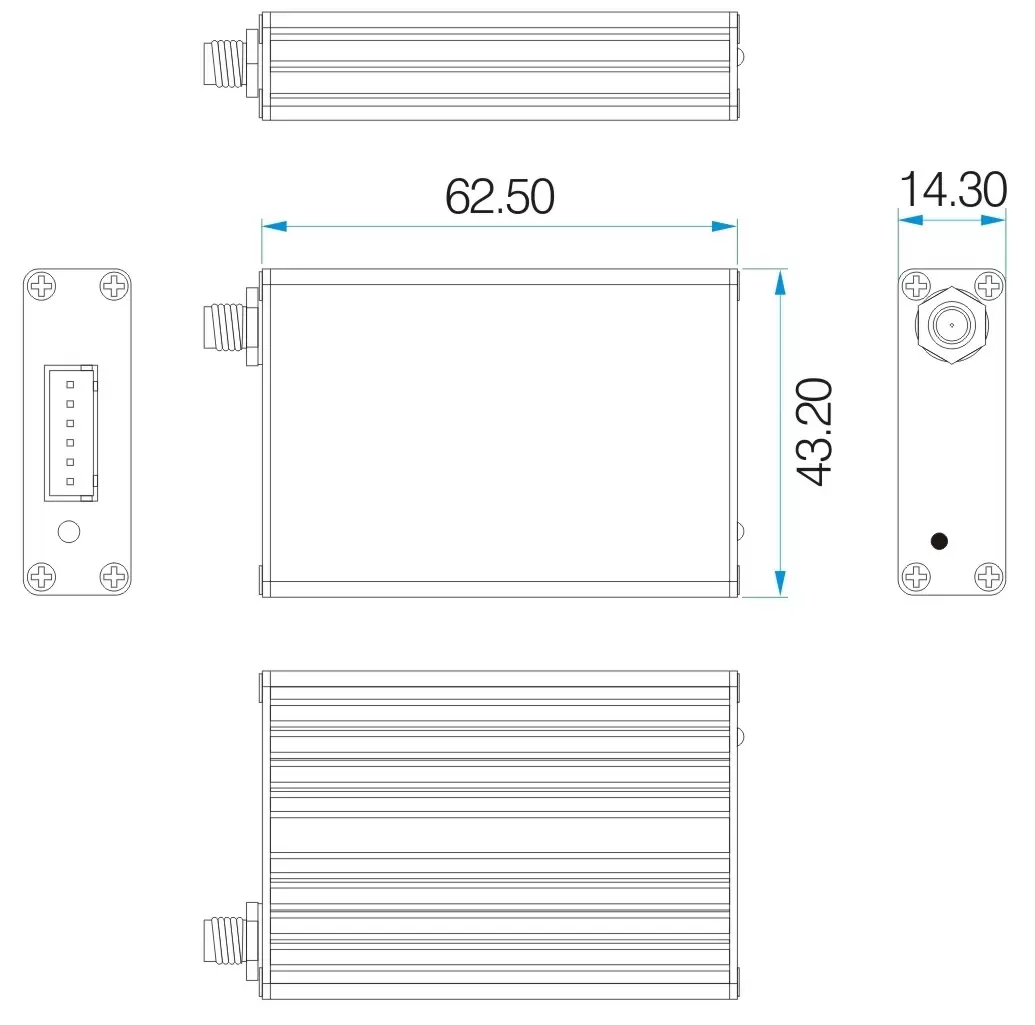

Séries SV612, SV652 e SV6202:

Definição de pinos dos módulos sem fio RF Uart de rede Mesh SV612/SV652/SV6202

PIN nº.	Definição	Descrição
1	VCC	Conectado à fonte de alimentação positiva (típico 5 V)
2	Terra	Conectado ao solo
3	TXD/A	TXD do módulo e conectar ao RXD externo (@nível 485, conectar com A à saída)
4	RXD/B	RXD do módulo e conectar ao TXD externo (@nível 485, conectar com B à saída)
5	DEFINIR	Habilitar modo de configuração (baixo para entrar no modo de configuração, deixe aberto ou conecte nível alto para sair do modo de configuração). Válido quando o pino CS está alto ou é deixado aberto.
6	CS	Habilite o funcionamento do módulo (puxe para baixo para fazer o módulo entrar no modo de espera, deixe aberto ou conecte em nível alto para fazer o módulo entrar no modo de trabalho normal)

Séries SV613 e SV653:

Definição de pinos dos módulos sem fio RF Uart de rede Mesh SV613/SV653

Séries SV614 e SV654:

Definição de pinos dos módulos sem fio RF Uart de rede Mesh SV614/SV654

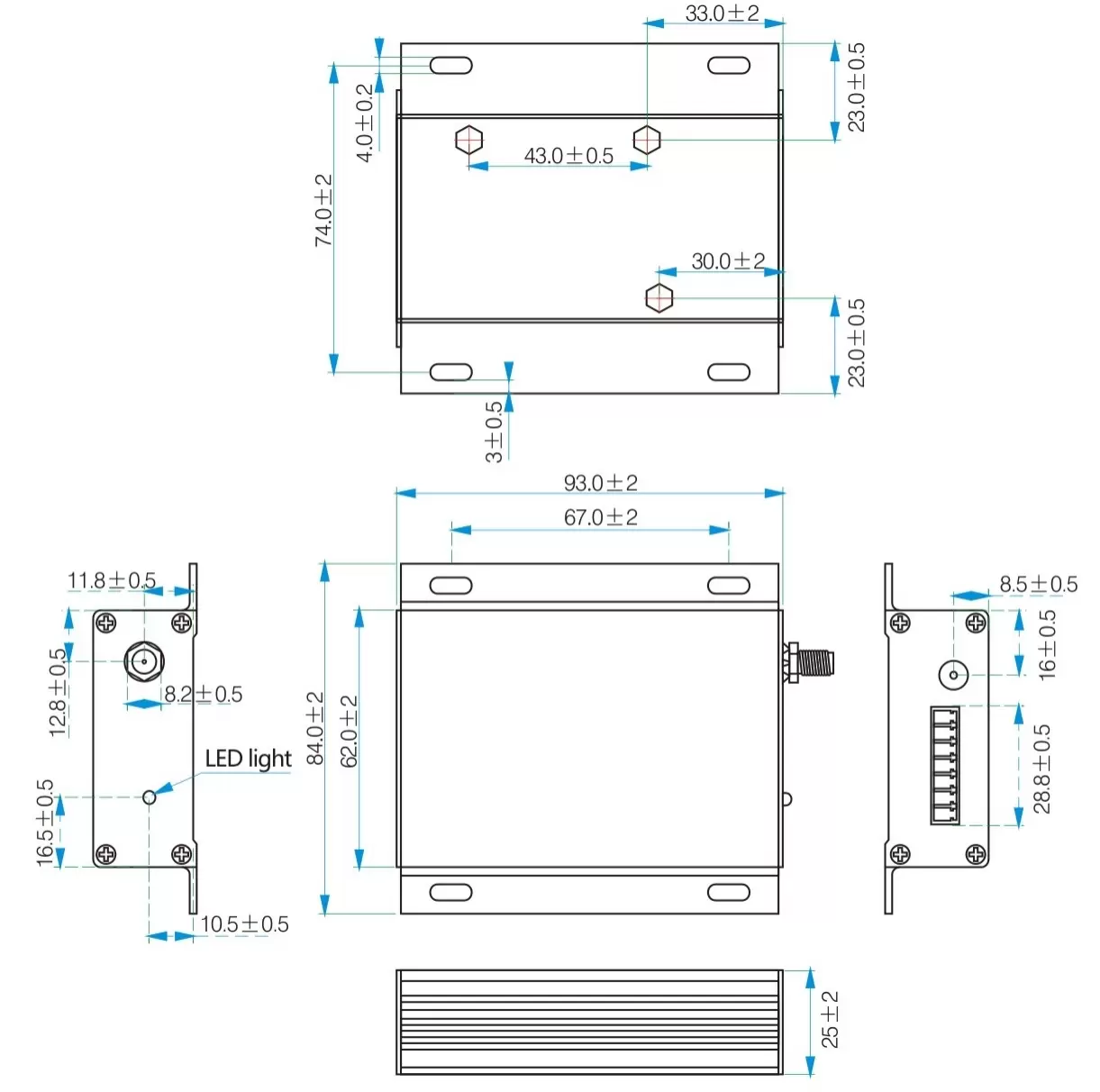

Série SV6300:

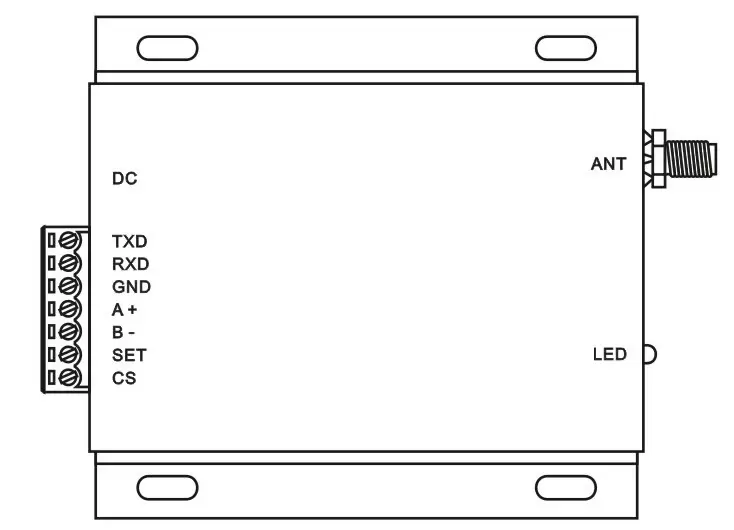

Definição de pinos dos módulos sem fio RF Uart de rede Mesh SV6300

PIN nº.	Definição	Descrição
1	TXD	TXD do módulo e conectar ao RXD externo
2	RXD	RXD do módulo e conectar ao TXD externo
3	Terra	Conectado ao solo
4	Um +	Comunicação serial TXD (nível RS485)
5	B -	Comunicação serial RXD (nível RS485)
6	DEFINIR	Habilitar modo de configuração (baixo para entrar no modo de configuração, deixe aberto ou conecte nível alto para sair do modo de configuração). Válido quando o pino CS está alto ou é deixado aberto.
7	CS	Habilite o funcionamento do módulo (puxe para baixo para fazer o módulo entrar no modo de espera, deixe aberto ou conecte em nível alto para fazer o módulo entrar no modo de trabalho normal)

Série SV6500:

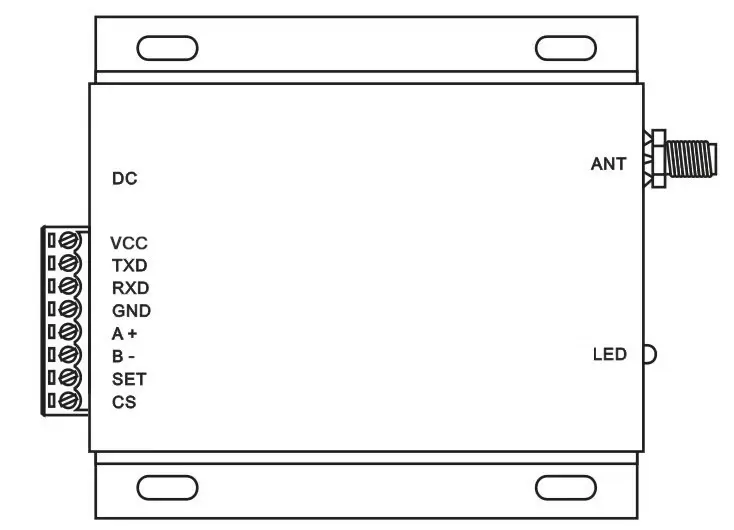

Definição de pinos dos módulos sem fio RF Uart de rede Mesh SV6500

PIN nº.	Definição	Descrição
1	VCC	Conecte à fonte de alimentação positiva
2	TXD	Conecte ao TXD para interface TTL ou RS232
3	RXD	Conecte ao RXD para interface TTL ou RS232
4	Terra	Conectado ao solo
5	A+	Conecte ao A+ para interface RS485
6	B-	Conecte a B- para interface RS485
7	DEFINIR	Habilitar modo de configuração (baixo para entrar no modo de configuração, deixe aberto ou conecte nível alto para sair do modo de configuração). Válido quando o pino CS está alto ou é deixado aberto.
8	CS	Habilite o funcionamento do módulo (puxe para baixo para fazer o módulo entrar no modo de espera, deixe aberto ou conecte em nível alto para fazer o módulo entrar no modo de trabalho normal)
