LoRa1281F27: Módulo LoRa SX1281 500mW com certificação CE-RED e FCC ID de 2,4 GHz com TCXO

LoRa1281F27: Módulo LoRa SX1281 500mW com certificação CE-RED e FCC ID de 2,4 GHz com TCXO

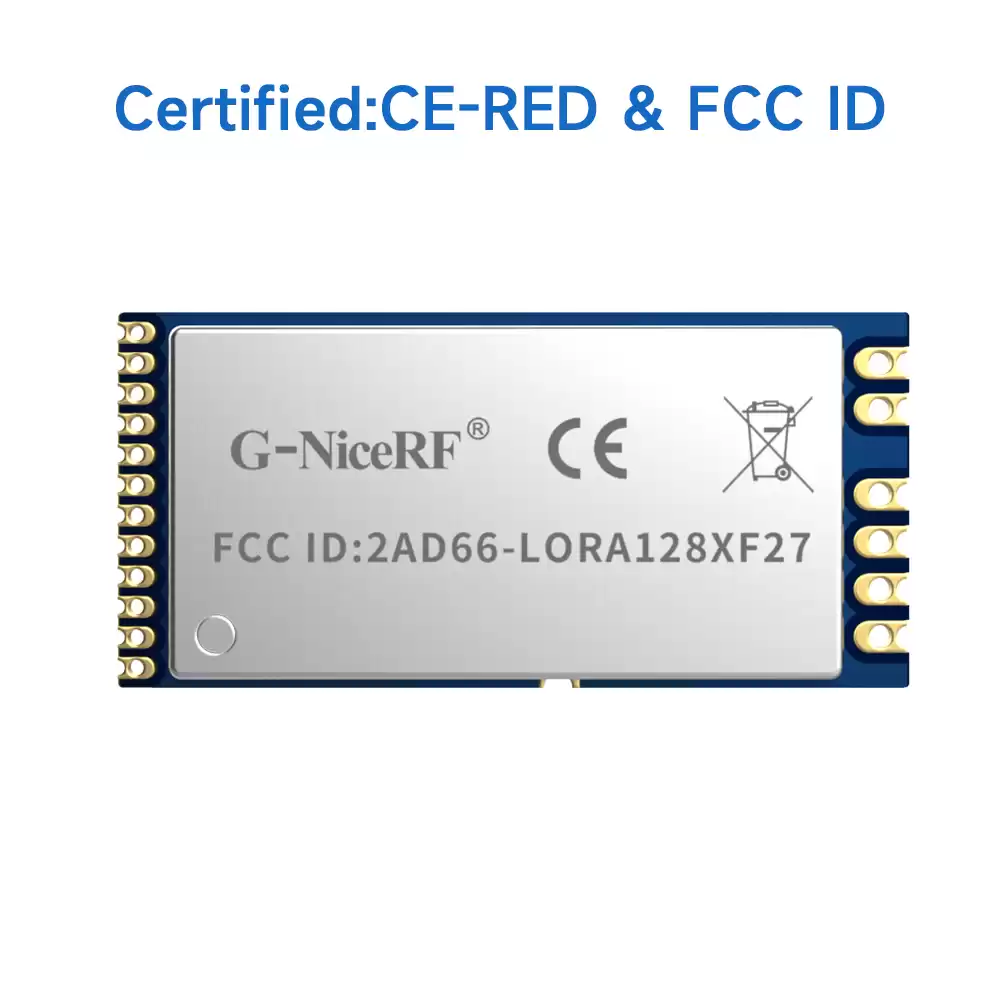

O módulo LoRa LoRa1281F27 obteve certificação CE e FCC.
O ID da FCC pode ser verificado aqui: (ID da FCC: 2AD66-LORA128XF27)
https://www.fcc.gov/oet/ea/fccid
O LoRa1281F27 utiliza estritamente um processo sem chumbo para produção e testes, e atende aos padrões RoHS e Reach.
Esta série de módulos foi projetada com base no chip RF sx1281 original da Semtech, e a correspondência do circuito PA torna a potência de saída do módulo de até 500 mW (+27 dBm).
O alto desempenho de penetração da banda de frequência de 2,4 GHz, combinado com a modulação LoRa, permite que o módulo tenha alta sensibilidade de recepção e capacidade antiparasitária ambiental. Toda a série de módulos é amplamente utilizada em aplicações que exigem transmissão de longa distância em 2,4 GHz.
O LoRa1281F27 obteve a certificação CE-RED e FCC ID.

Contate-nos

DOWNLOAD

★ Os seguintes parâmetros são obtidos conectando o instrumento a um eixo de cobre de 50 ohms: @VCC=5 V.

Parâmetro	Mín.	Tipo.	Máx.	Unidade	Doença
Condição de operação
Tensão de trabalho	2	5	5.5	V
Faixa de temperatura	-40		85	°C
Consumo atual
Corrente TX		< 600		mA	@Vcc=5V, 27dBm
Corrente RX		< 17		mA	@Cristal comum
Corrente do sono		<7		uA
Parâmetro RF
Faixa de frequência	2400		2500	MHz
Taxa de dados	0,476		202	Kbps	@LoRa
	260		1300	Kbps	@FLRC
	125		2000	Kbps	@FSK
Potência de saída	1		27	dBm
Potência máxima de saída	26	26,5	27	dBm	@VCC=5V
Sensibilidade de recepção		-132		dBm	LoRa@0,476 kbps

Interface	SPI
Lasca	SX1281
Freqüência	2,4 GHz
Modulação	LoRa
Potência de saída	500mW
Certificação	ID da FCC, CE-RED

Características do módulo RF de 2,4 GHz LoRa12801F27

Faixa de frequência operacional : 2400-2500 MHz
Potência máxima de saída : 500mW (27,0dBm)
Sensibilidade : - 132dBm@LoRa
Taxa de transferência de dados : 0,476-202 Kbp s @LoRa
Modulação LoRa
LNA integrado
Oscilador de cristal de alta precisão ( 10ppm TCXO )
Modo de comunicação de pacotes (recebendo F i F o 256 bytes)
Faixa de tensão de operação : 2,0-5,5 V
Faixa de temperatura de operação : -40~+85 °C

Aplicações do módulo RF de 2,4 GHz LoRa128F27

Controle remoto sem fio
Casa inteligente
Leitor de tags
Controle de brinquedos
Monitoramento da pressão dos pneus
Monitoramento de saúde

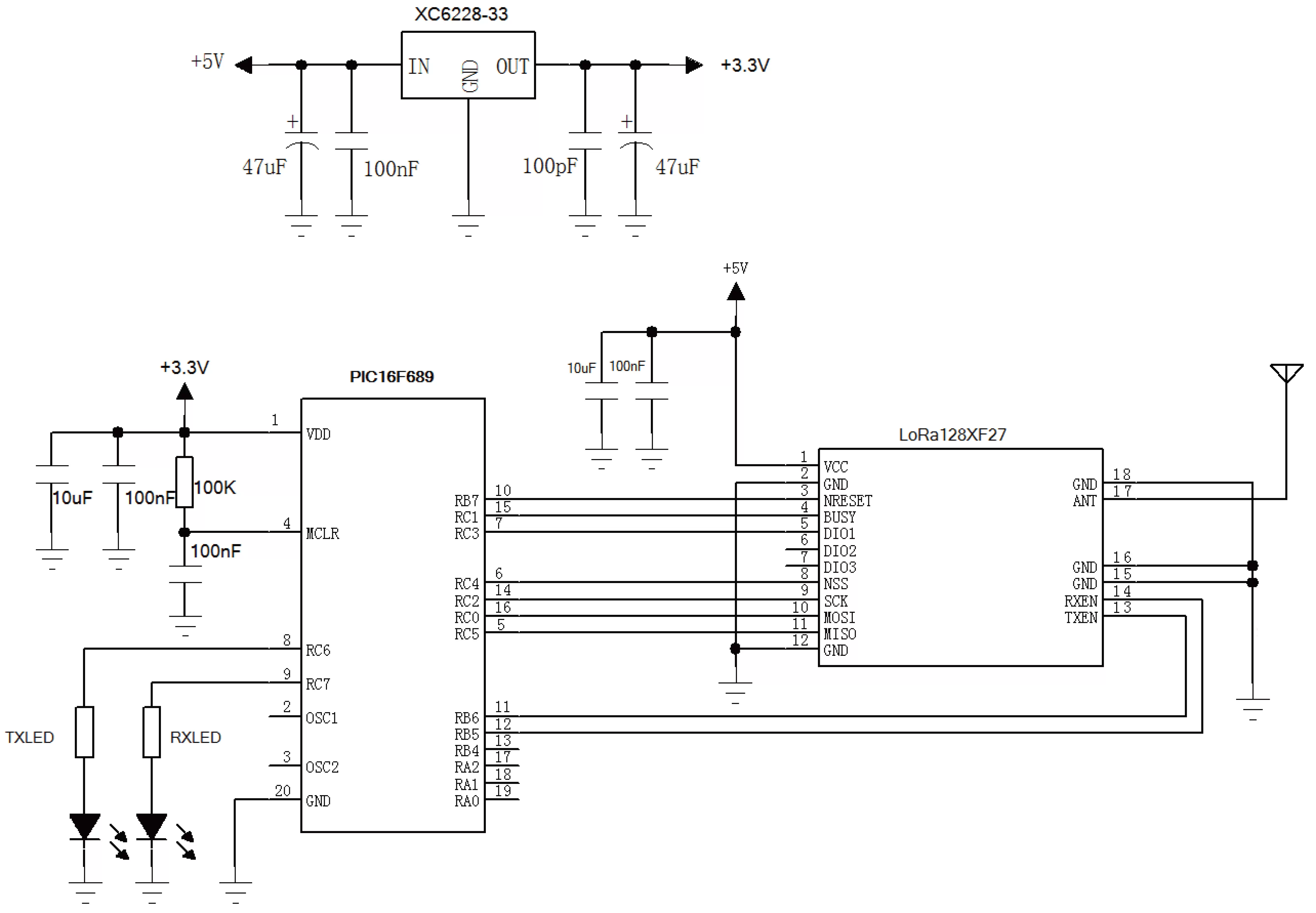

Circuito de aplicação do módulo sem fio LoRa de 2,4 GHz e 500 mW LoRa1281F27

Definição de pinos do módulo sem fio LoRa de 2,4 GHz e 500 mW LoRa1281F27

Observação: quando a fonte de alimentação é de 5 V, o nível alto de todas as E/S é de 3,3 V.

PIN NÃO	Nome do PIN	E/S	Nível padrão	Descrição
1	VCC	-	2,0-5,5 V	Conectado ao pólo positivo da fonte de alimentação
Nota: No módulo LoRa1280F27-TCXO, o PIN 2 é TCXOEN
2	Terra	-		aterramento de energia
Nota: No módulo LoRa1280F27-TCXO, o PIN 2 é TCXOEN
2	TCXOEN	EU	2,0-3,3 V	Ligue o TCXO: Puxe o TCXOEN para cima antes de controlar o SX1280 para reinicializar; Atrase pelo menos 3 ms para esperar a conclusão da inicialização do TCXO; 3. Durante o uso do módulo 1280, o TCXOEN deve sempre manter um nível alto; Desligue o TCXO (se o módulo precisar entrar no modo de espera): Chame a função SetSleep() para fazer o módulo entrar no modo de espera; Atrase pelo menos 1 ms para esperar a conclusão do modo de espera do módulo; Puxe o TCXOEN para baixo para desligar o TCXO;
3	NRESET	EU	0-3,3 V	Pino de gatilho de reinicialização do chip, ativo baixo
4	OCUPADO	O	0-3,3 V	Pino indicador de status (consulte a especificação SX1280/1281 para obter detalhes)
5	DIO1	O	0-3,3 V	Conectado diretamente ao pino do chip, E/S de uso geral configurável (consulte a especificação do chip SX1280/1281 para obter detalhes)
6	DIO2	O	0-3,3 V	Conectado diretamente ao pino do chip, E/S de uso geral configurável (consulte a especificação do chip SX1280/1281 para obter detalhes)
7	DIO3	O	0-3,3 V	Conectado diretamente ao pino do chip, E/S de uso geral configurável (consulte a especificação do chip SX1280/1281 para obter detalhes)
8	NSS	EU	0-3,3 V	Pino de seleção do chip do módulo
9	SCK	EU	0-3,3 V	Pino de entrada do relógio SPI
10	MOSI	EU	0-3,3 V	Pino de entrada de dados SPI
11	MISSÔ	O	0-3,3 V	Pino de saída de dados SPI
12,15,16	Terra	-	-	Conectado ao pólo negativo
13	TXEN	EU	0-3,3 V	Pino de controle de transmissão (nível alto ao transmitir, nível baixo ao receber)
14	RXEN	EU	0-3,3 V	Pino de controle de recepção (nível alto ao receber, nível baixo ao transmitir)
17	FORMIGA	-	-	Conecte com antena coaxial de 50 ohms
18	Terra	-	-	Conectado ao pólo negativo

Dimensões mecânicas do módulo sem fio LoRa de 2,4 GHz e 500 mW LoRa1281F27

LoRa1281F27: Módulo LoRa SX1281 500mW com certificação CE-RED e FCC ID de 2,4 GHz com TCXO

Características do módulo RF de 2,4 GHz LoRa12801F27
