LoRa-CC68-X1: Módulo sem fio LLCC68 LoRa de baixa potência com proteção ESD

A NiceRF lançou um novo módulo sem fio LoRa, LoRa-CC68-X1, que se caracteriza por tamanho pequeno e preço baixo.
Este módulo sem fio LoRa é equipado com chip LLCC68 da empresa Semtech, que é a tecnologia de última geração da LoRa.
Com tamanho reduzido, este novo módulo LoRa apresenta grandes vantagens para aplicações multiuso.
É adequado para cenários de aplicações de Internet das coisas e alimentados por bateria com potência de saída de 22dbm (160mw).
Ele também suporta a função de indicação de intensidade do sinal RSSI e pode ser aplicado para avaliar a qualidade do sinal, melhorar a rede de comunicação, alcance e outras operações.
Os produtos LoRa-CC68-x1 são estritamente produzidos e testados por processos sem chumbo e todos estão em conformidade com os padrões RoHS e REACH.

Contate-nos

DOWNLOAD

Módulo sem fio LLCC68 LoRa-CC68-X1

Parâmetro	Min.	Tipo.	Máx.	Unidade	Doença
Condição de Operação
Tensão de trabalho	1.8	3.3	3.7	V
Faixa de temperatura	-40	25	85	℃
Consumo Atual
Corrente RX		<5		mA	Oscilador de cristal @10ppm
Corrente TX		<130		mA	@868MHz @915MHz
Corrente TX		<110		mA	@433MHz @490MHz
Corrente de sono		1,9		vocêA	Modo OFF (modo SLEEP com partida a frio) Todos os blocos desligados
		2.3		vocêA	Modo SLEEP (modo SLEEP com partida a quente) Configuração mantida
		2.9		vocêA	Modo SLEEP (modo SLEEP com partida a quente) Configuração mantida + RC64k
		0,56		mA	Modo STDBY_RC, RC13M, XOSC DESLIGADO
		2,35		mA	Modo STDBY_XOSC, XOSC LIGADO
Parâmetro RF
Faixa de frequência	400	433	450	MHz	@433 MHz
	470	490	510	MHz	@490 MHz
	848	868	888	MHz	@868 MHz
	900	915	940	MHz	@915 MHz
Potência de saída	-15	22		dBm
Recebendo sensibilidade		-129		dBm	@LoRa BW=250KHz_SF = 10_CR=4/5

Características do módulo sem fio LLCC68 LoRa-CC68-X1

Circuito de aplicação típico do módulo sem fio LLCC68 LoRa-CC68-X1

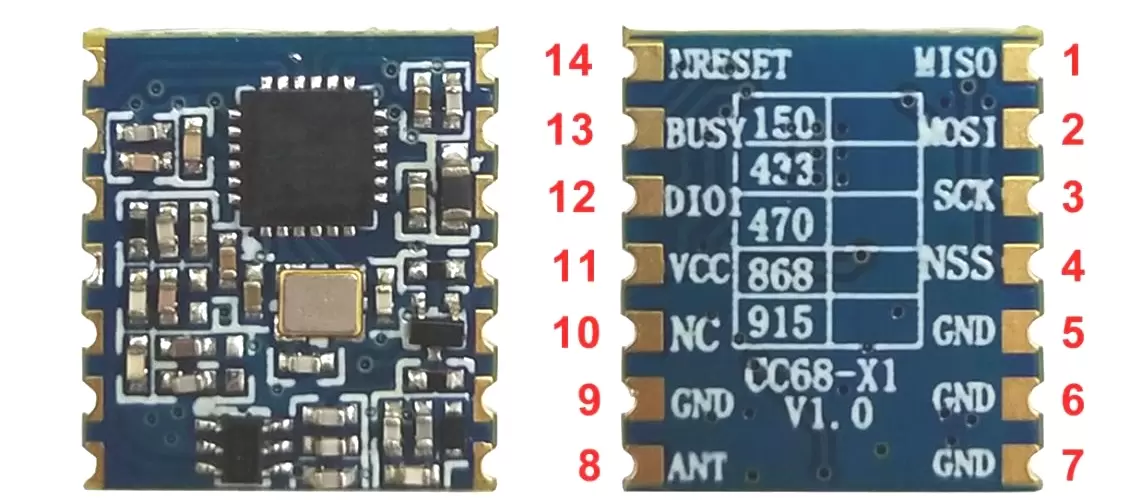

Pinos do módulo sem fio LLCC68 LoRa-CC68-X1

Pino NÃO.	Nome do alfinete	Descrição
1	Miso	Saída SPI
2	MOSI	Entrada SPI
3	SCK	Relógio serial
4	NSS	Habilitar SPI
5,6,7,9	GND	Aterramento de energia
8	FORMIGA	Conecte com antena coaxial de 50 ohms
10	NC	Vazio
11	CCV	Fonte de alimentação (padrão 3,3 V)
12	DIO1	Pode ser personalizado como indicação de sinal de interrupção, detalhes na folha de dados do chip
13	OCUPADO	Indicação de status ocupado, detalhes na folha de dados do chip.
14	NRESET	Redefinir entrada

Dimensões mecânicas do módulo sem fio LLCC68 LoRa-CC68-X1
