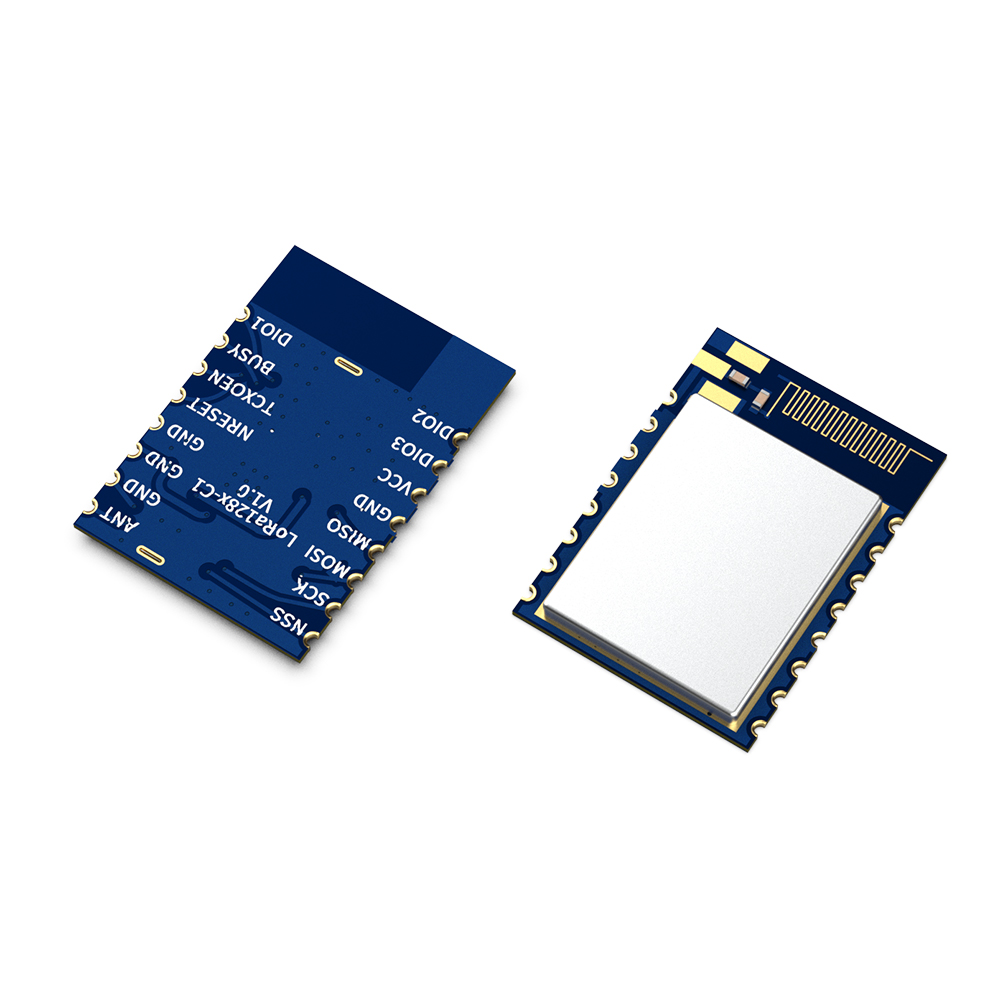

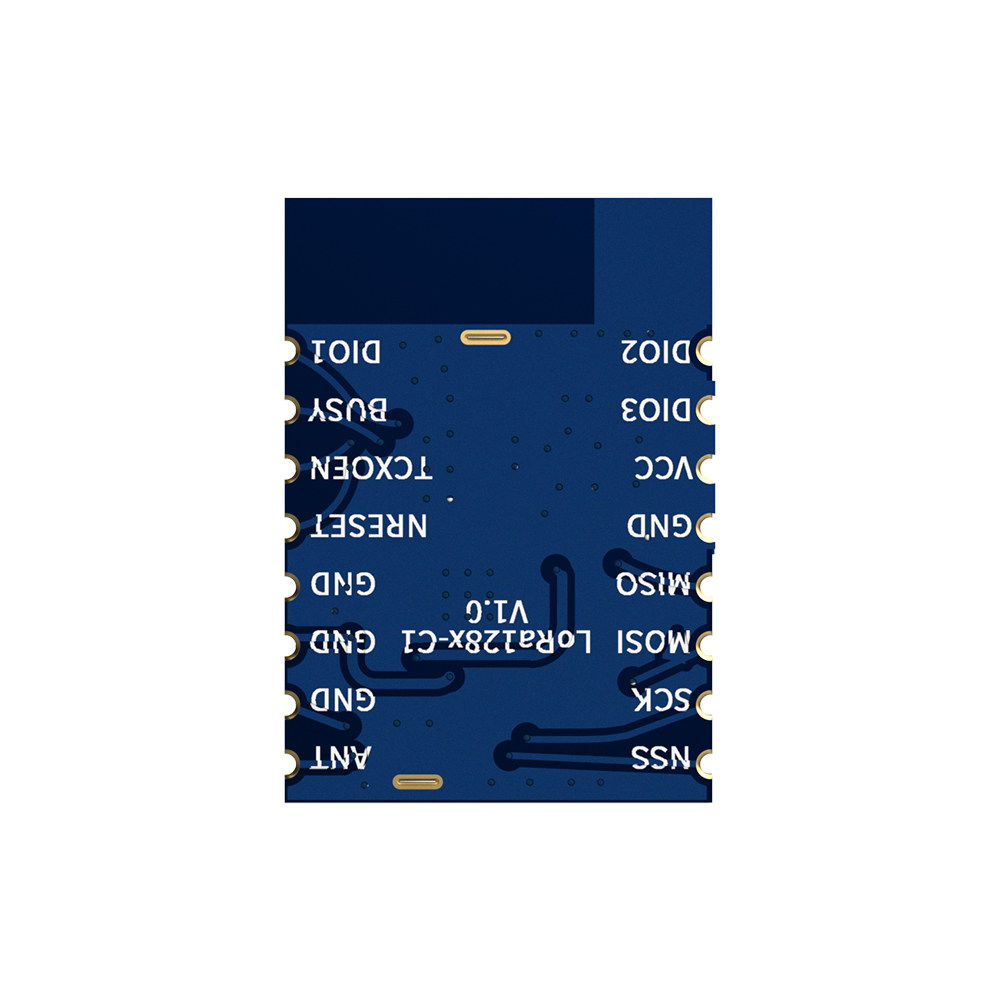

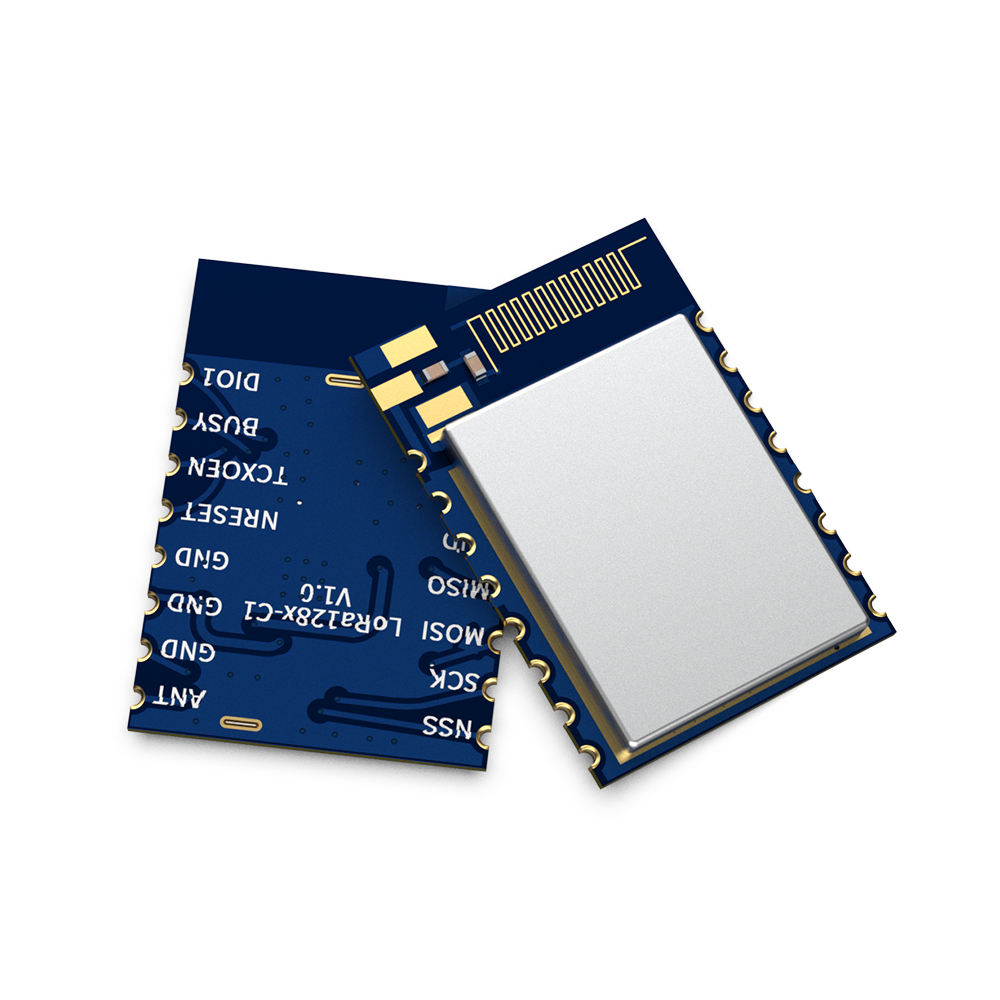

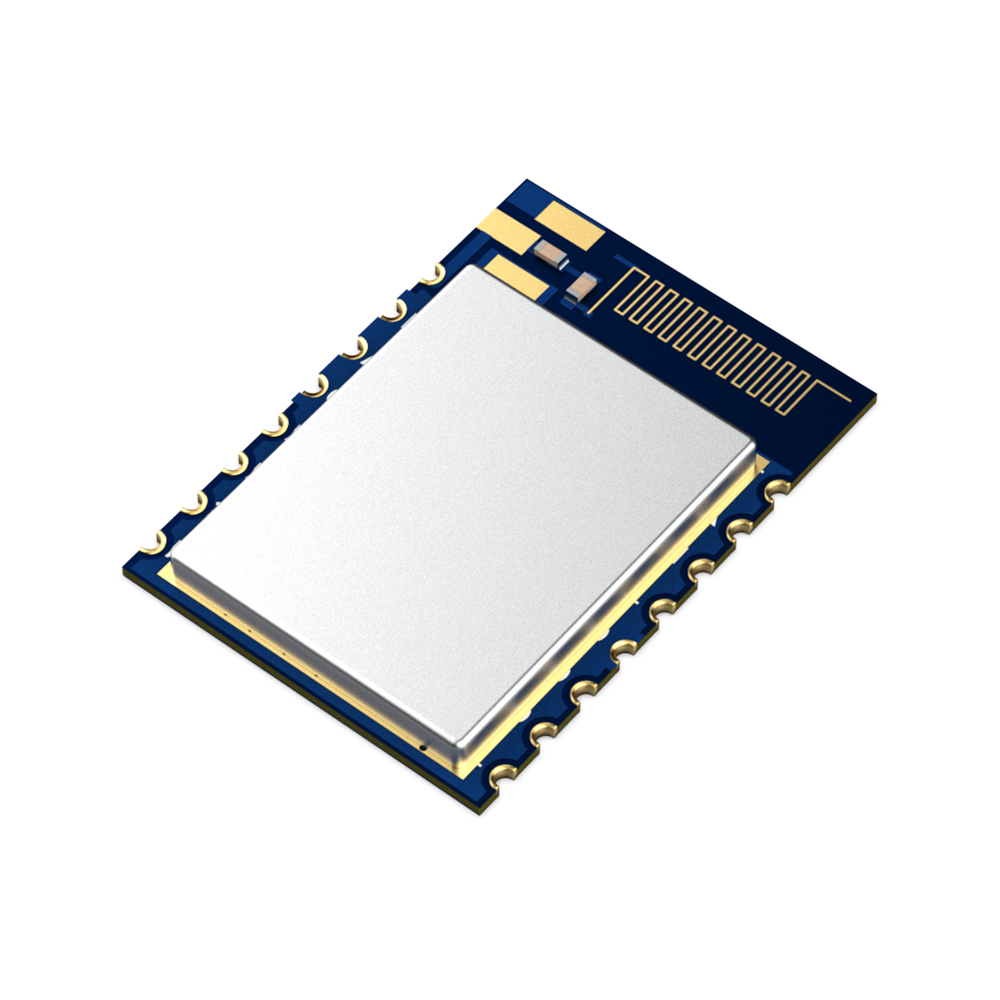

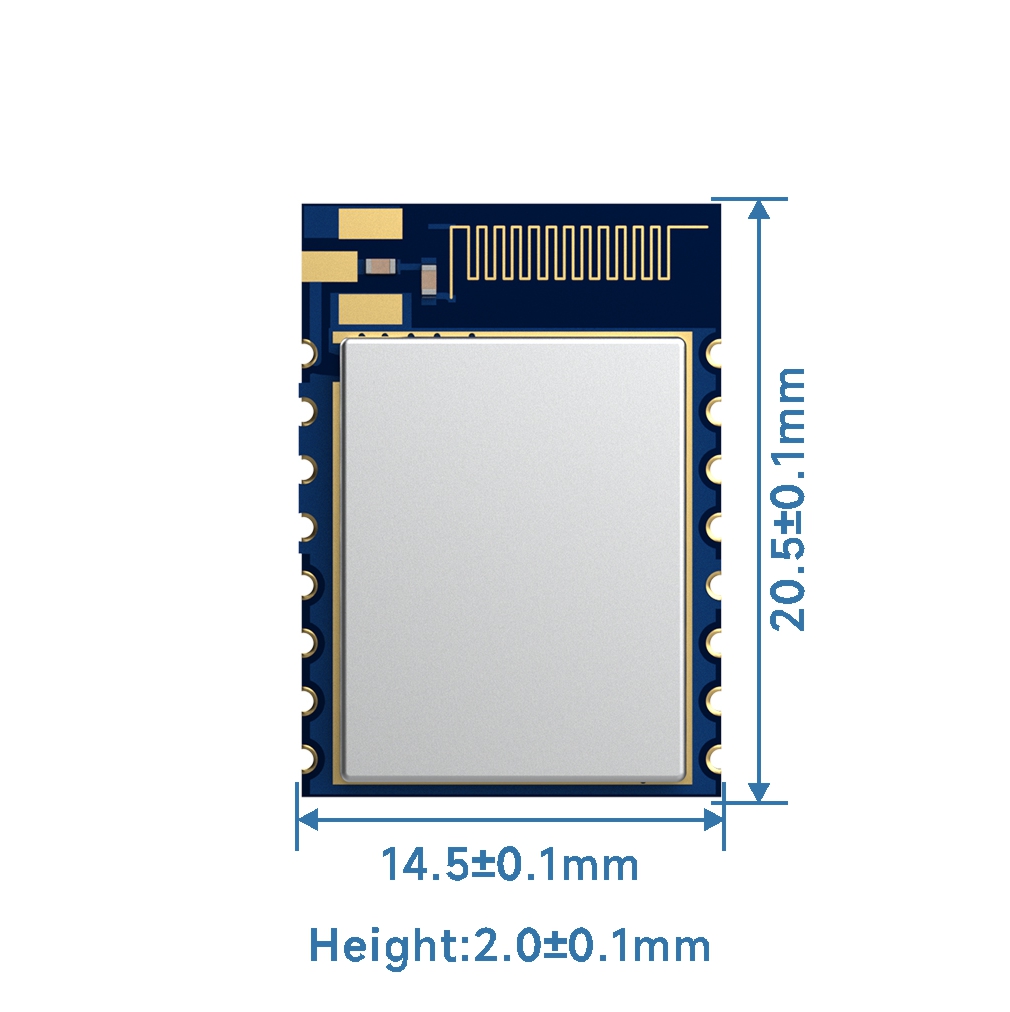

LoRa128X-C1: Módulo transceptor sem fio LoRa de longo alcance de 2,4 GHz para conectividade estendida

LoRa128X-C1: Módulo transceptor sem fio LoRa de longo alcance de 2,4 GHz para conectividade estendida

A série LoRa128X-C1 é estritamente fabricada e testada usando processos sem chumbo, em conformidade com os padrões RoHS e Reach.

Esta série de módulos foi projetada com base nos chips RF SX1280/SX1281 do fabricante original dos EUA Semtech. Ele utiliza modulação LoRa, abordando efetivamente a limitação de curtas distâncias de comunicação em módulos comuns de 2,4 GHz. Além disso, os módulos integram a funcionalidade de “tempo de voo” para aplicações de medição de distância sem fio.

Com a alta capacidade de penetração da banda de frequência de 2,4 GHz combinada com modulação LoRa, esses módulos oferecem excelente sensibilidade de recepção e resistência a interferências ambientais, tornando-os adequados para cenários que exigem transmissão de 2,4 GHz de longa distância.

Contate-nos

DOWNLOAD

Módulo transceptor sem fio LoRa de longa distância LoRa128X-C1 2,4 GHz V1.0.pdf

Módulo

Lora128x-c1-tip

LORA128X-C1-TA

LORA128X-C1-IP

LORA128X-C1-A

Características

Equipado com o conector da antena IPEX ,

0,5ppm Oscilador de cristal com compensação de temperatura TCXO com temperatura industrial

A bordo

Antena de PCB ,

0,5ppm Oscilador de cristal com compensação de temperatura TCXO com temperatura industrial

Com o conector da antena IPEX ,

Oscilador de cristal de grau industrial de 10ppm

Antena de PCB a bordo ,

Oscilador de cristal de grau industrial de 10ppm

★ Os seguintes parâmetros são obtidos por meio de testes com um cabo coaxial de 50 ohm conectado ao instrumento @vcc = 3.3V.

Parâmetros	Min .	TIPO.	Máx.	Unidade	Doença
Trabalhando em citação
Faixa de tensão de trabalho	1. 8	3.3	3.7	V
Tensão de temperatura	-40		85	℃
Citação atual
Rx Current		<1 1		MA	@ Lora 128 X-C1-IP/ LORA128X-C1-A
Rx Current		<1 3		MA	@ Lora 128 x-c1-tip/ LORA128X-C1-TA
TX Corrente		50		MA	@V cc = 3,3V, 12,5dbm
Sono atualizado		<1		ua
Faixa de frequência
Faixa de frequência	2400		2500	MHz
Taxa de dados	0,476		202	KBPS	@ Lora
	260		1300	KBPS	@Flrc
	125		2000	KBPS	@Fsk
Potência de saída	-18		12.5	dbm	@Vcc = 3.3V
Recebendo sensibilidade		-132		dbm	Lora @0,476kbps

n faixa de frequência operacional: 2400-2500 MHz

N Lora FLRC FSK Modulação

n Taxa de transferência de dados: 0,476-202 kbps @ lora

n Potência máxima de saída: 12.5dBM

n Sensibilidade: -132dbm @ lora

n Oscilador de cristal de alta precisão (0,5ppm TCXO/10PPM)

n Modo de comunicação de pacotes (receba/transmitir FIFO 256 bytes)

n Faixa de tensão operacional: 1,8-3,7 V

n Faixa de temperatura operacional: -40 ~+85 ° C

Aplicações

n Controle remoto sem fio

n casa inteligente

n Controle de brinquedos

n Monitoramento da pressão dos pneus

n Monitoramento da Saúde

N Tag Reader/Writer

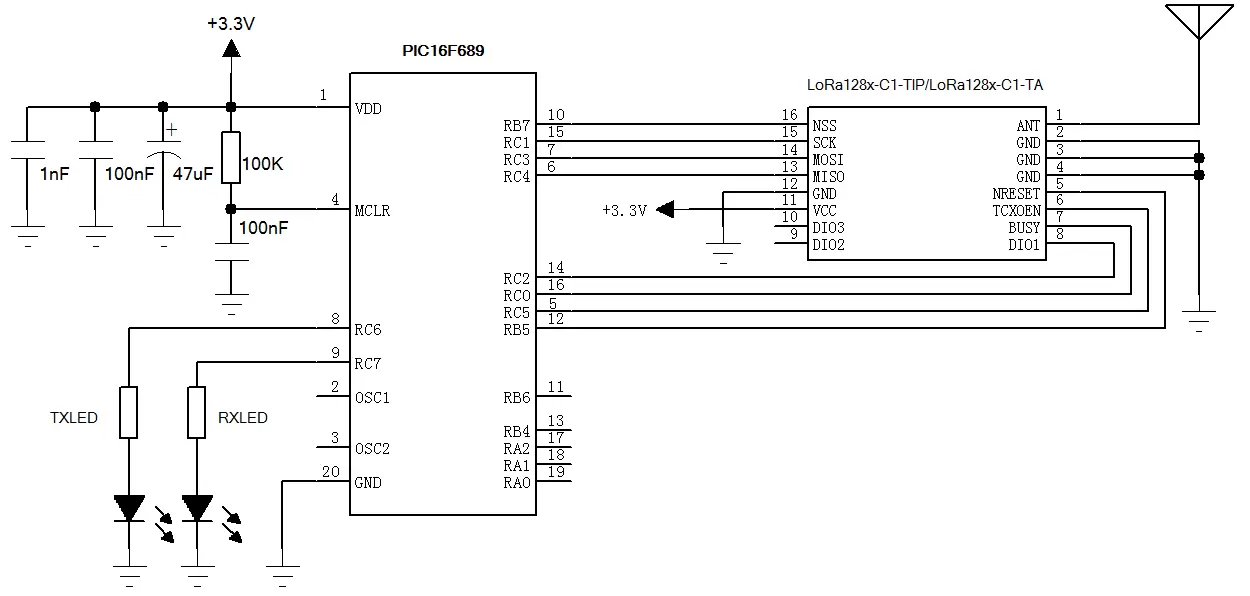

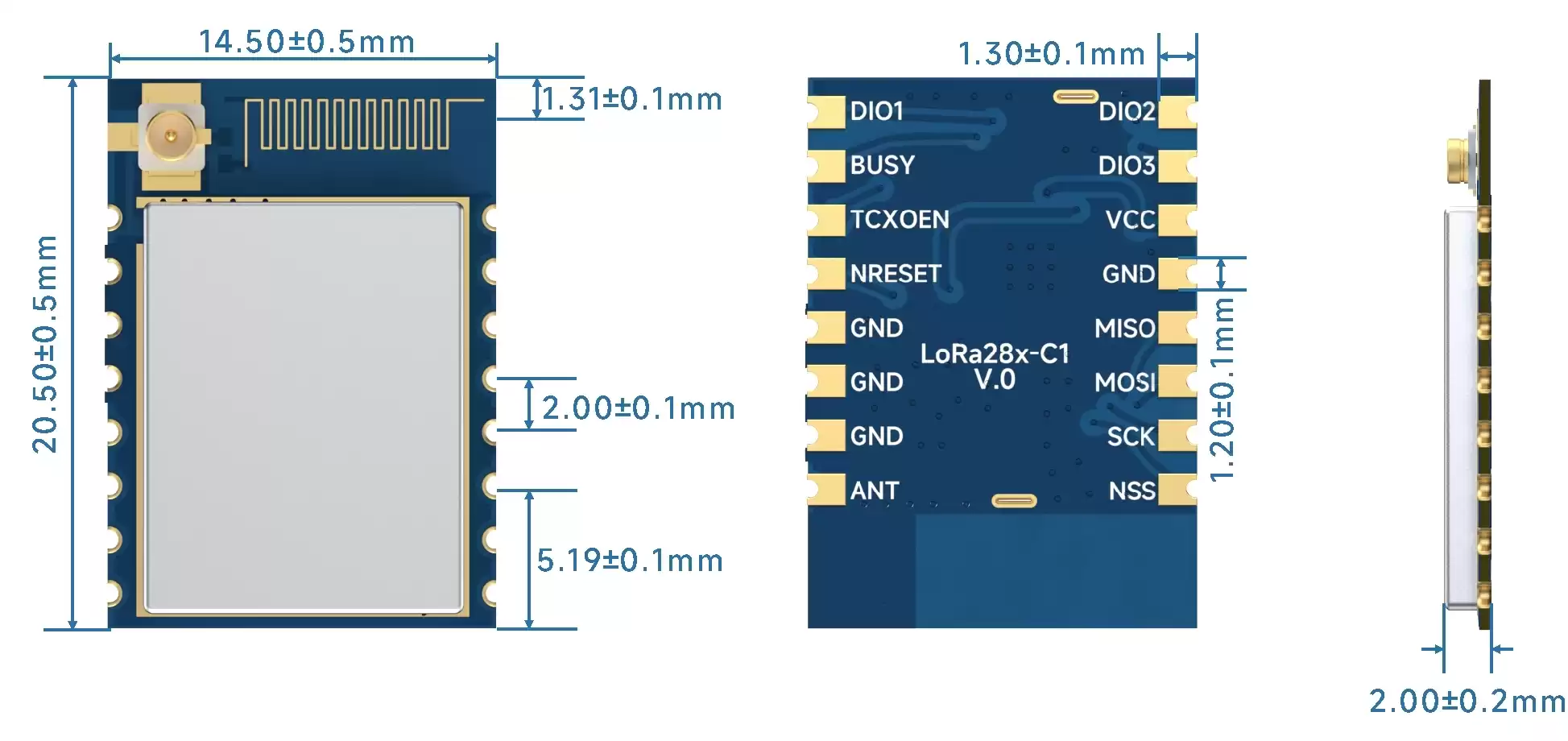

LORA128X-C1-TIP/LORA128X-C1-TA:

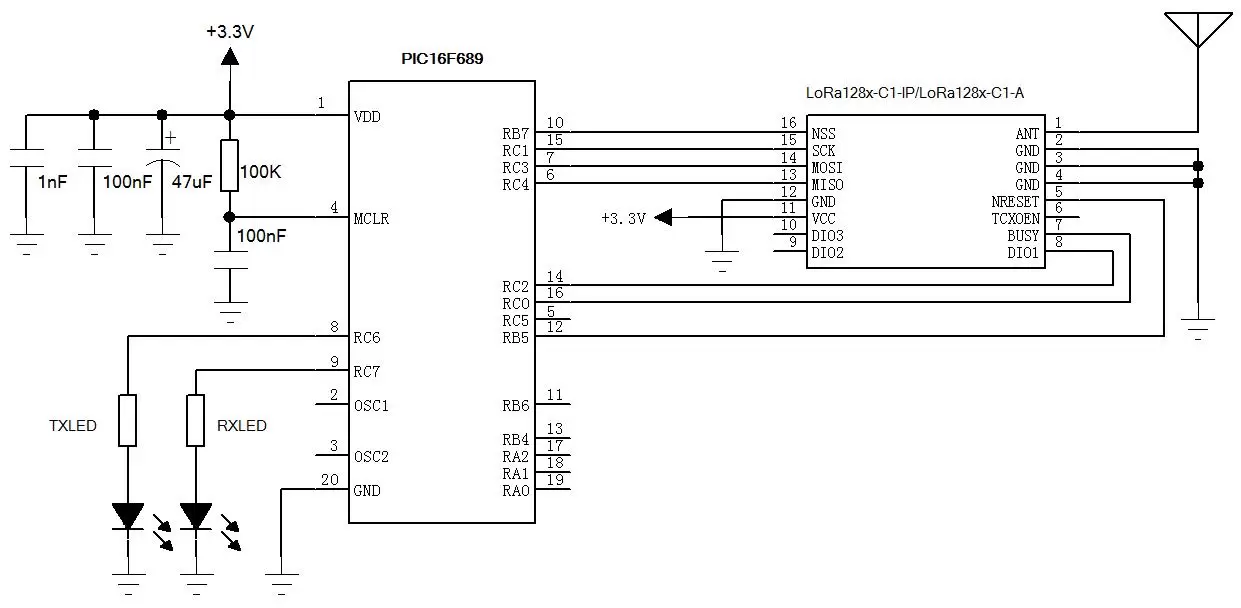

LORA128X-C1-IP/LORA128X-C1-A:

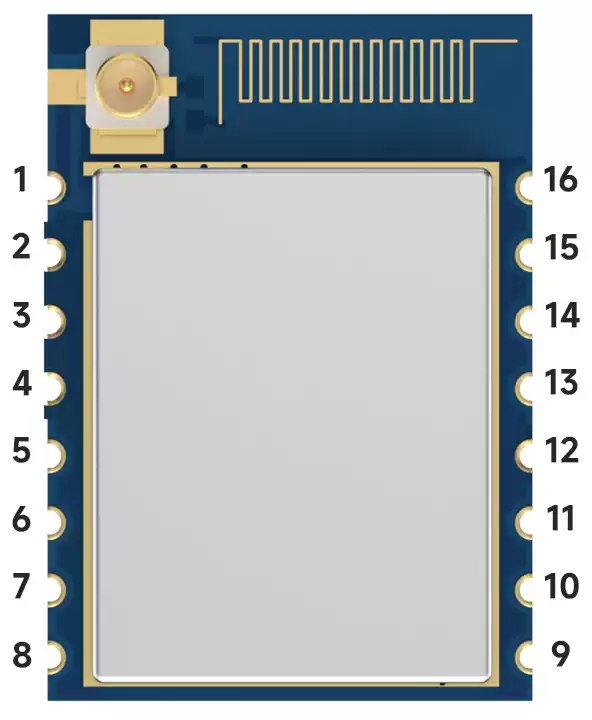

Pino não.	Nome do pino	Descrição
1	FORMIGA	Conecte -se com antena coaxial de 50 ohm
2,3,4,12	Gnd	Conectado ao poste negativo
5	Nseset	Pino de gatilho de redefinição de chip, baixo ativo
6	Tcxoen	Ligue o TCXO: 1．Gire o pino TCXOEN em alto nível antes de redefinir SX1280; ; 2．Atrasar pelo menos 3ms para esperar a inicialização do TCXO ； 3．Durante o uso do módulo 1280, o TCXOEN deve manter em alto nível Desligue o TCXO (se o módulo precisar entrar no modo de suspensão): 1．Chame a função Set Sleep () para colocar o módulo no modo de suspensão; 2．Atraso para pelo menos 1ms aguardar o módulo concluir seu processo de sono; 3．Puxe para baixo tcxoen para desativar o tcxo; Ao usar um oscilador de cristal comum, deixe este pino flutuando.
7	OCUPADO	Pino do indicador de status (consulte a folha de dados SX1280/1281 para obter detalhes).
8	Dio1	Os pinos de chip de conexão direta, configuráveis como E/S de uso geral (os detalhes da função podem ser encontrados na folha de dados SX1280/1281).
9	Dio2	Os pinos de chip de conexão direta, configuráveis como E/S de uso geral (os detalhes da função podem ser encontrados na folha de dados SX1280/1281).
10	DIO3	Os pinos de chip diretamente conectados, configuráveis como E/S de uso geral (os detalhes da função podem ser encontrados na folha de dados SX1280/1281).
11	VCC	Conecte a fonte de alimentação positiva (1,8-3.7V).
13	Miso	Saída SPI para dados SPI
14	Mosi	Entrada SPI para dados SPI
15	Sck	Relógio em série para interface SPI
16	NSS	Chip de módulo Selecione PIN
