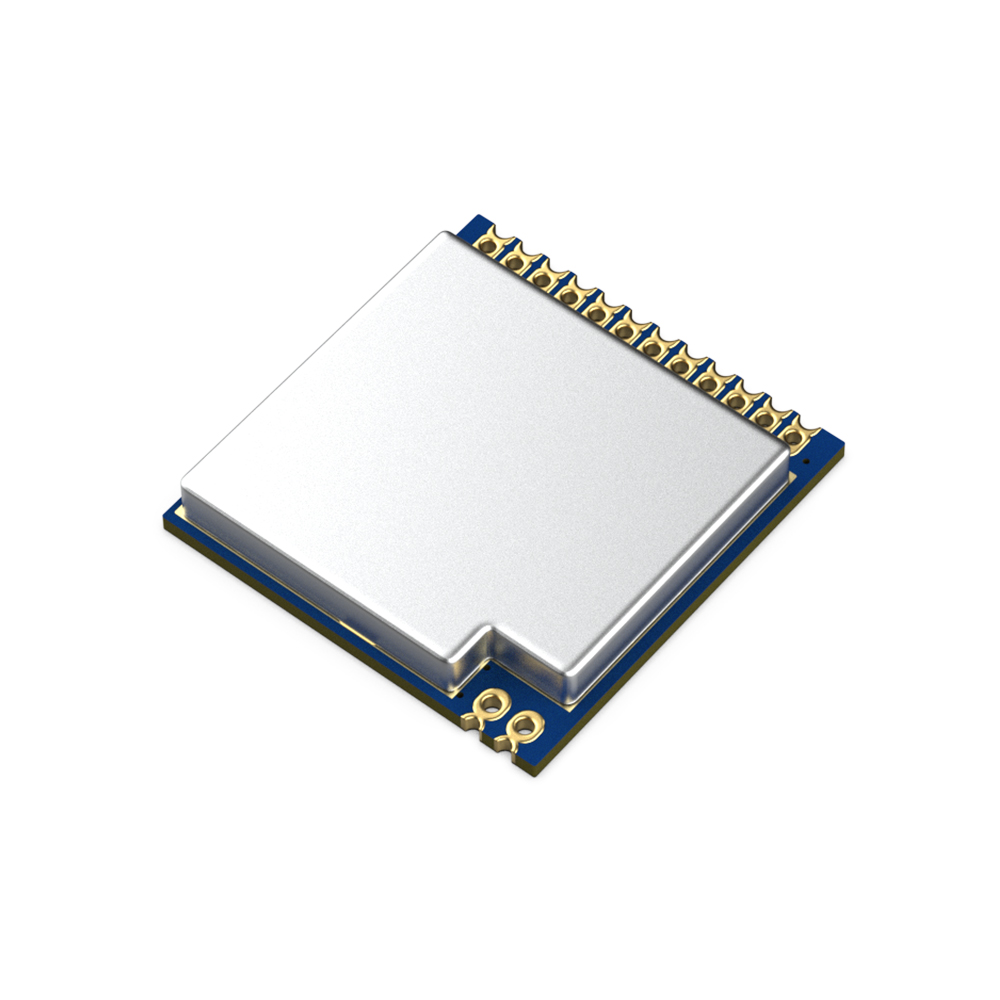

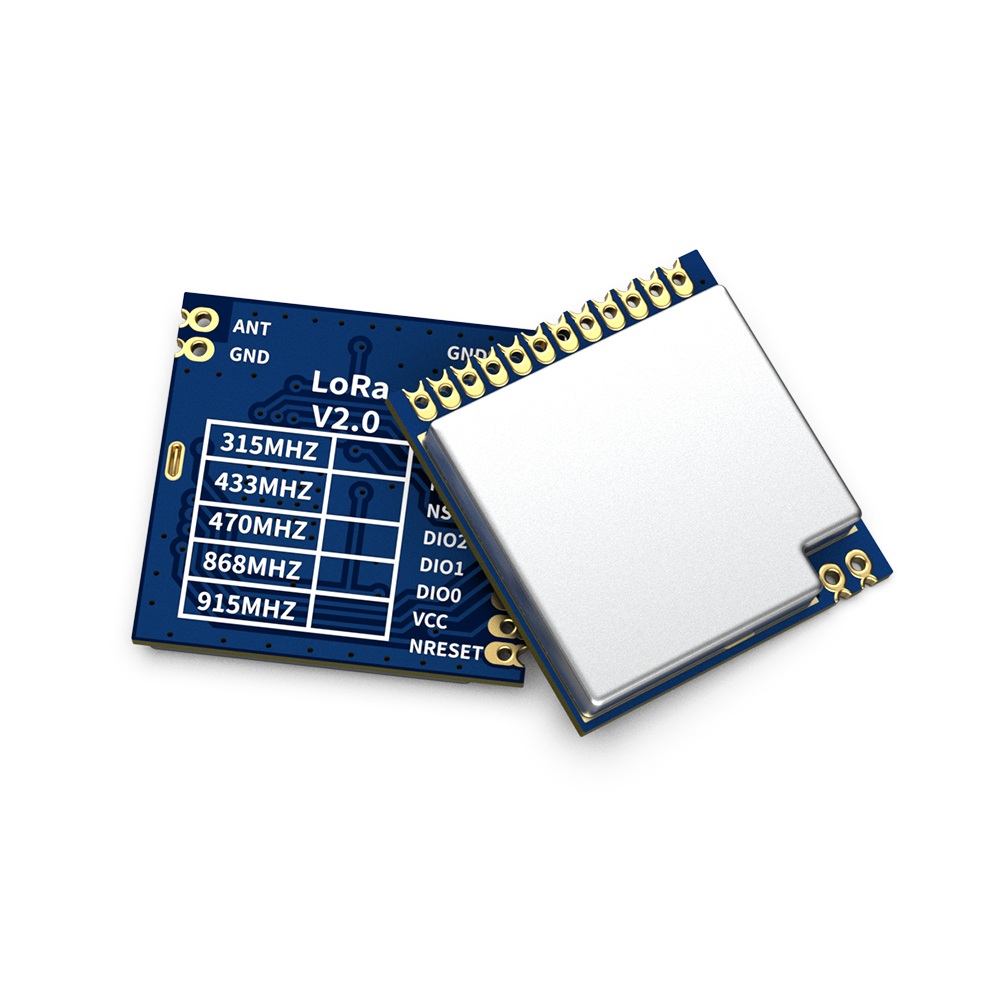

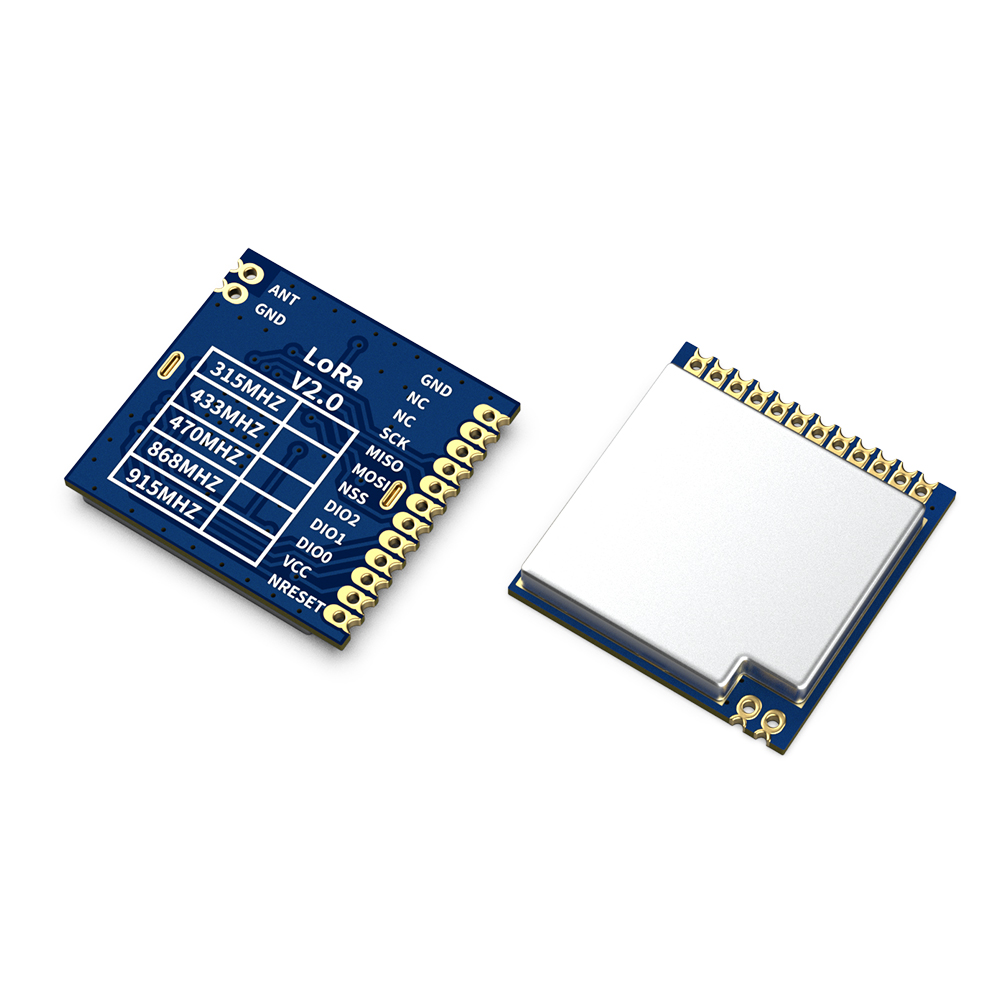

LoRa1276-868: Módulo LoRa SX1276 868 MHz com proteção ESD
- O LoRa1276-868 integra o chip transceptor RF Semtech SX1276, que adota a técnica de modulação por salto de frequência LoRa Spread Spectrum. Sua distância de comunicação e sensibilidade de recepção são muito superiores às atuais modulações FSK e GFSK. Os múltiplos sinais não afetam uns aos outros, mesmo em ambientes com alta frequência; possui forte desempenho antiparasitário. Este módulo de comutação de antena é integrado e controlado pelo chip. Seu tamanho compacto é compatível com uma potência de saída de 100 mW. Pode ser amplamente utilizado em leitura de medidores sem fio, controle industrial remoto e outras indústrias.
- O LoRa1276-868 está em conformidade com os padrões de produção e testes sem chumbo e atende aos padrões RoHS e REACH.
| Parâmetro | Mín. | Tipo. | Máx. | Unidade | Doença |
| Condição de operação | |||||
| Tensão de trabalho | 1.8 | 3.3 | 3.7 | V | |
| Faixa de temperatura | -40 | 85 | °C | ||
| Consumo atual | |||||
| Corrente RX | 10.8 | mA | |||
| Corrente TX | 120 | mA | @20dBm | ||
| Corrente do sono | 1 | uA | |||
| Parâmetro RF | |||||
| Faixa de frequência | 848 | 868 | 888 | MHz | @868MHz |
| Taxa de dados | 1.2 | 300 | Kbps | FSK | |
| 0,018 | 37,5 | Kbps | Lora | ||
| Potência de saída | -1 | 20 | dBm | ||
| Sensibilidade de recepção | -123 | dBm | Dados @FSK=1,2 kbps, Fdev=10 kHz | ||
| -139 | dBm | @Lora BW=125KHz_SF = 12_CR=4/5 | |||
| Interface | SPI |
| Lasca | SX1276 |
| Freqüência | 868MHz |
| Modulação | LoRa |
| Potência de saída | 100mW |
Características do módulo LoRa SX1276 LoRa1276
- Faixa de frequência: 868 MHz (personalizável de 137 a 1020 MHz)
- Sensibilidade: -139dBm @Lora
- Potência máxima de saída: 20 dBm
- Baixa corrente de recepção: 10,8 mA
- Corrente de sono < 1,5uA
- Taxa de transferência de dados: 1,2-300 Kbps @FSK 0,018-37,5 Kbps @Lora
- Modo de modulação Lora, FSK, GFSK
- Proteção ESD integrada
- RSSI de faixa dinâmica de 127 dB
- 256 bytes FiFo&CRC
- Função de salto de frequência
- Sensor de temperatura integrado e indicador de bateria fraca
- Faixa de temperatura operacional: -40 ~ +85 °C
Aplicações do Módulo LoRa SX1276 LoRa1276
- Leitura remota de medidores
- Controle industrial
- Sensoriamento remoto de automação residencial
- Controle de brinquedos
- Rede de sensores
- Monitoramento da pressão dos pneus
- Monitoramento de saúde
- Periféricos de PC sem fio

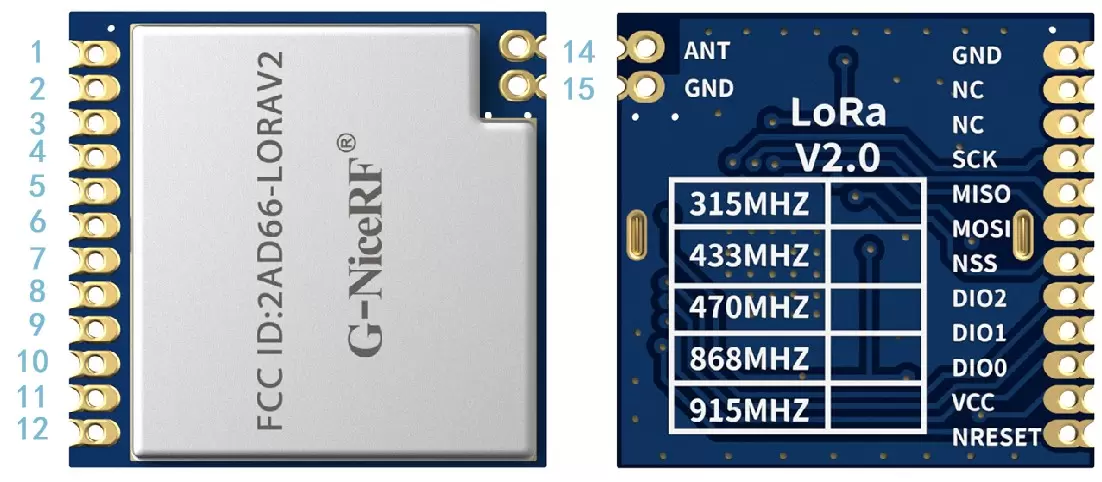

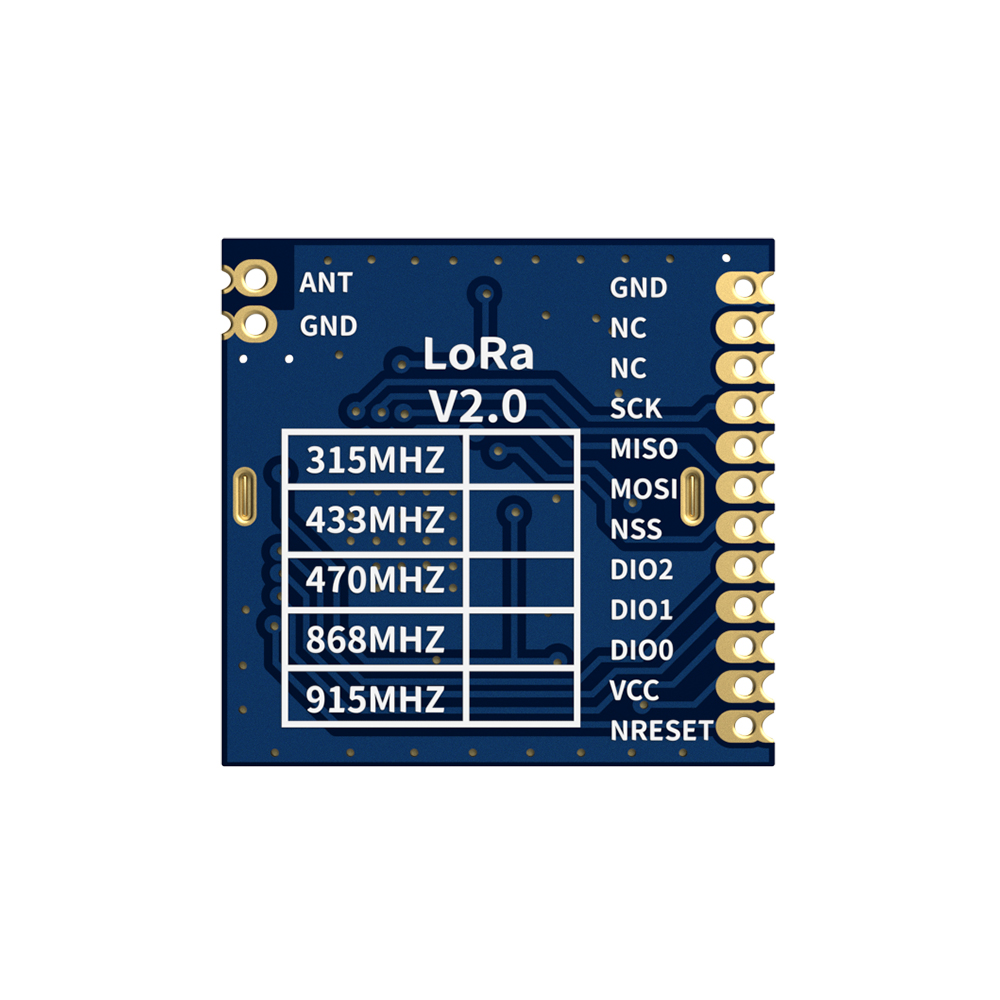

| Pino Nº. | Nome do PIN | Descrição |
| 1 | Terra | aterramento de energia |
| 2 | NC | Vazio |
| 3 | NC | Vazio |
| 4 | SCK | Relógio serial para interface SPI |
| 5 | MISSÔ | Saída SPI para dados SPI |
| 6 | MOSI | Entrada SPI para dados SPI |
| 7 | NSS | Habilitar SPI |
| 8 | DIO2 | E/S digital, personalizável |
| 9 | DIO1 | E/S digital, personalizável |
| 10 | DIO0 | E/S digital, personalizável |
| 11 | VCC | Fonte de alimentação conectada (padrão 3,3 V) |
| 12 | NRESET | Redefinir entrada |
| 13 | Terra | aterramento de energia |
| 14 | FORMIGA | Conecte com antena coaxial de 50 ohms |
