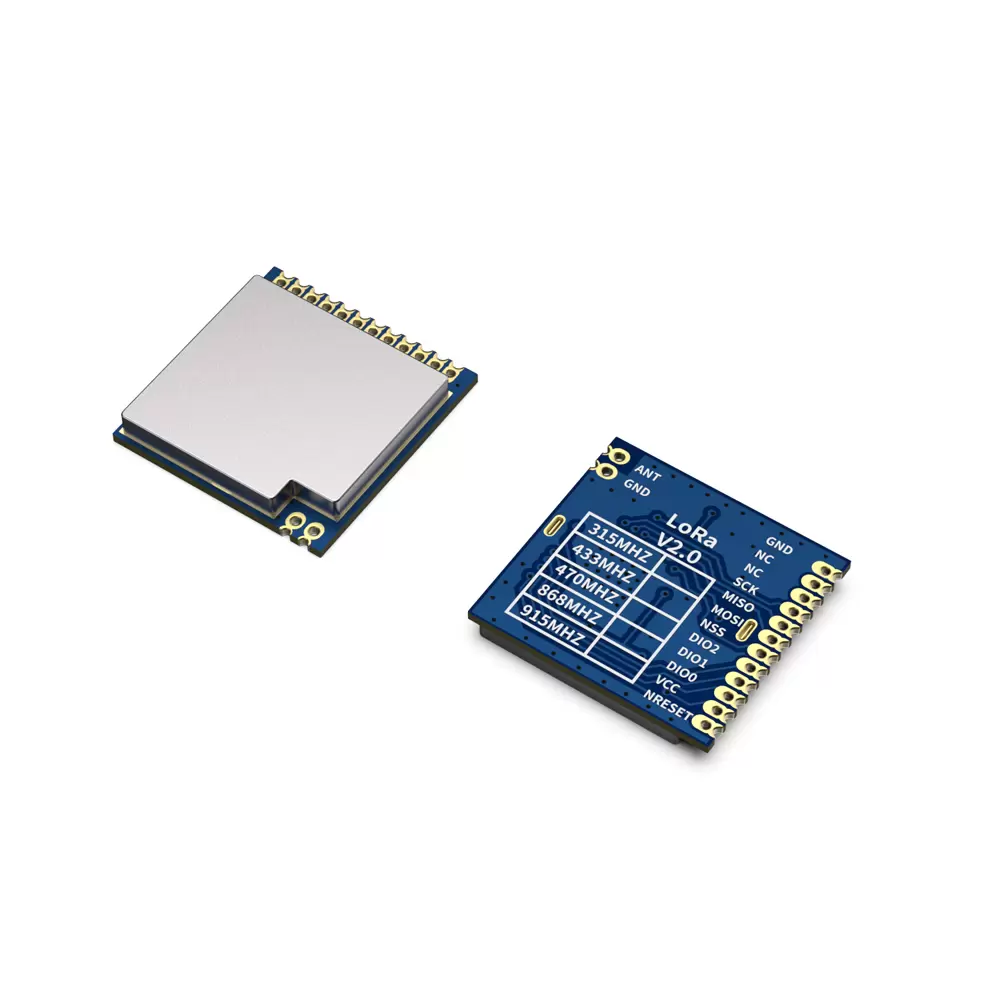

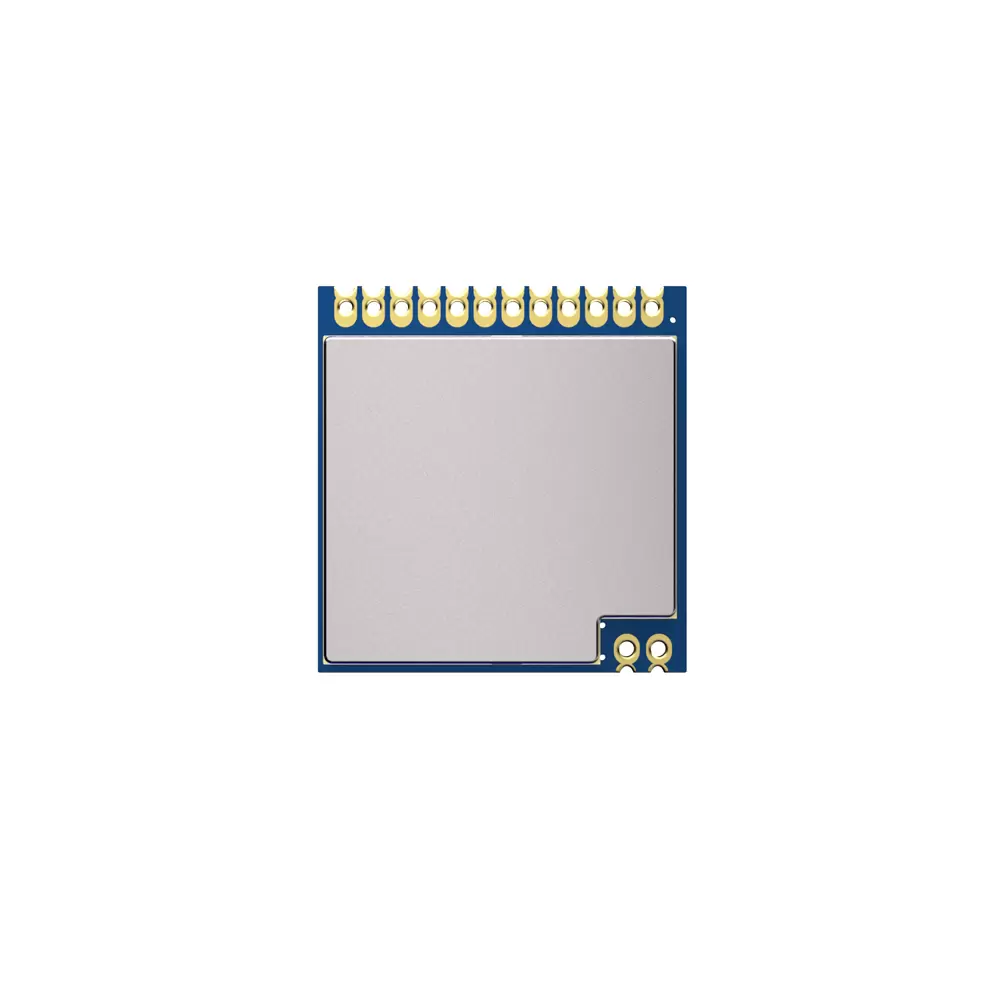

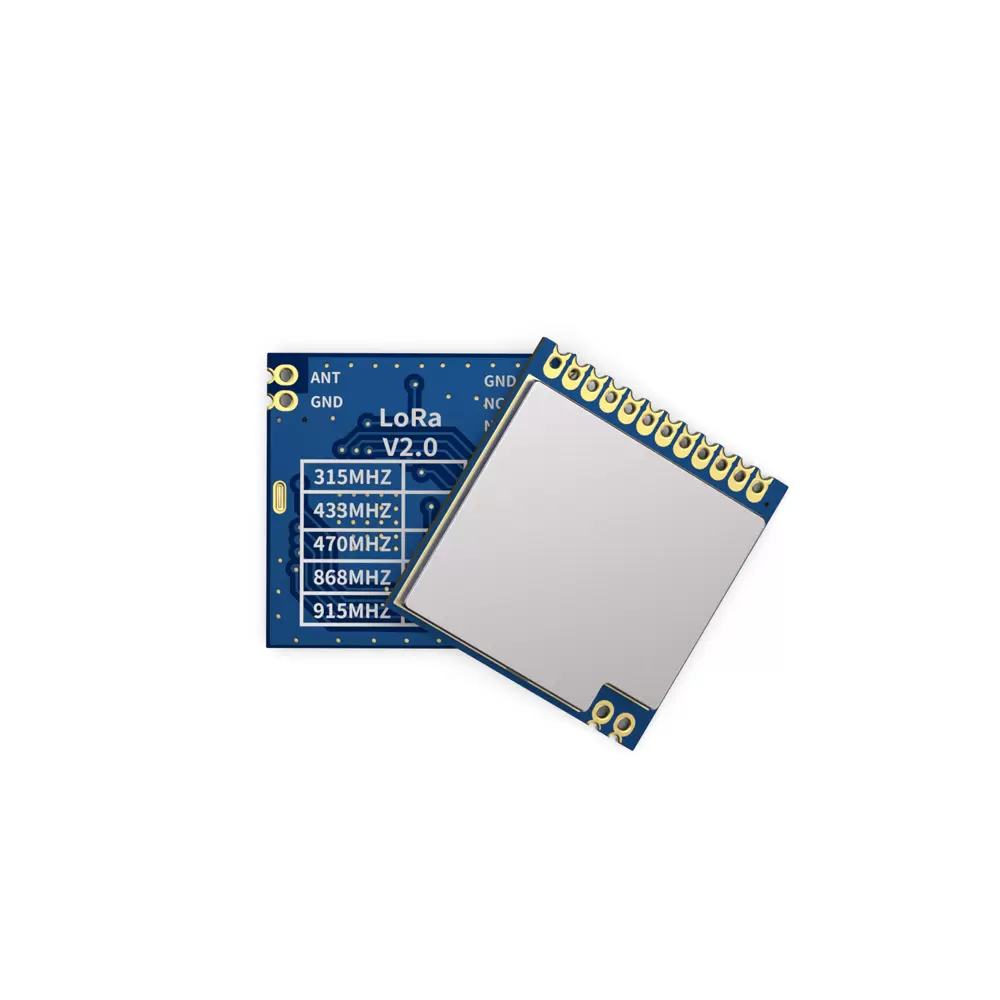

LoRa1278: Módulo sem fio LoRa 433/490 MHz com proteção ESD
- LoRa1278 integra o chip transceptor Semtech RF SX1278, que adota a técnica de salto de frequência de modulação LoRa Spread Spectrum. Sua distância de comunicação e sensibilidade de recepção são muito melhores que a modulação FSK e GFSK atual. Os multissinais não afetarão uns aos outros, mesmo em ambientes de frequência de multidão; ele vem com forte desempenho anti-interferência. Este switch de antena de módulo sem fio é integrado e controlado pelo chip. Seu tamanho compacto é combinado com uma potência de saída de 100mW. Pode ser amplamente utilizado na leitura de medidores sem fio, controle industrial remoto e outras indústrias.
- LoRa1278 está em conformidade com as normas sem chumbo na produção e nos testes e atende aos padrões RoHS e Reach.
| Parâmetro | Min. | Tipo. | Máx. | Unidade | Doença |
| Condição de Operação | |||||
| Tensão de trabalho | 1.8 | 3.3 | 3.7 | V | |
| Faixa de temperatura | -40 | 85 | ℃ | ||
| Consumo Atual | |||||
| Corrente RX | 10.8 | mA | |||
| Corrente TX | 120 | mA | @20dBm | ||
| Corrente de sono | 1 | vocêA | |||
| Parâmetro RF | |||||
| Faixa de frequência | 403 | 433 | 463 | MHz | @433 MHz |
| 470 | 490 | 510 | MHz | @490 MHz | |
| Taxa de dados | 1.2 | 300 | Kbps | FSK | |
| 0,018 | 37,5 | Kbps | LoRa | ||
| Potência de saída | -1 | 20 | dBm | ||
| Recebendo sensibilidade | -123 | dBm | Dados @FSK=1,2kbps, Fdev=10kHz | ||
| -139 | dBm | @LoRa BW=125KHz_SF = 12_CR=4/5 | |||
| Interface | IPS |
| Chip | SX1278 |
| Freqüência | 433 MHz, 470 MHz |
| Modulação | LoRa |
| Potência de saída | 100mW |
Recursos do módulo sem fio sx1278 LoRa1278
- Faixa de frequência: 433/490 MHz (personalizável 137-520 MHz)
- Sensibilidade até -139dBm @Lora
- Potência máxima de saída: 20 dBm
- Baixa corrente de recepção: 3 mA
- Corrente de sono <1,5uA
- Taxa de transferência de dados: @FSK, 1,2-300 Kbps
- @Lora, 0,018-37,5 Kbps
- Lora, FSK, modo de modulação GFSK
- Proteção ESD integrada
- Faixa Dinâmica de 127dBRSSI
- FiFo e CRC de 256 bytes
- Função de salto de frequência
- Sensor de temperatura integrado e indicador de bateria fraca
- Faixa de temperatura operacional: -40 ~ +85 °C
Aplicações do módulo sem fio sx1278 LoRa1278
- Leitura remota de medidores
- Controle industrial
- Sensoriamento remoto para automação residencial
- Controle de brinquedos
- Rede de sensores
- Monitoramento da pressão dos pneus
- Monitoramento de saúde
- Periféricos de PC sem fio

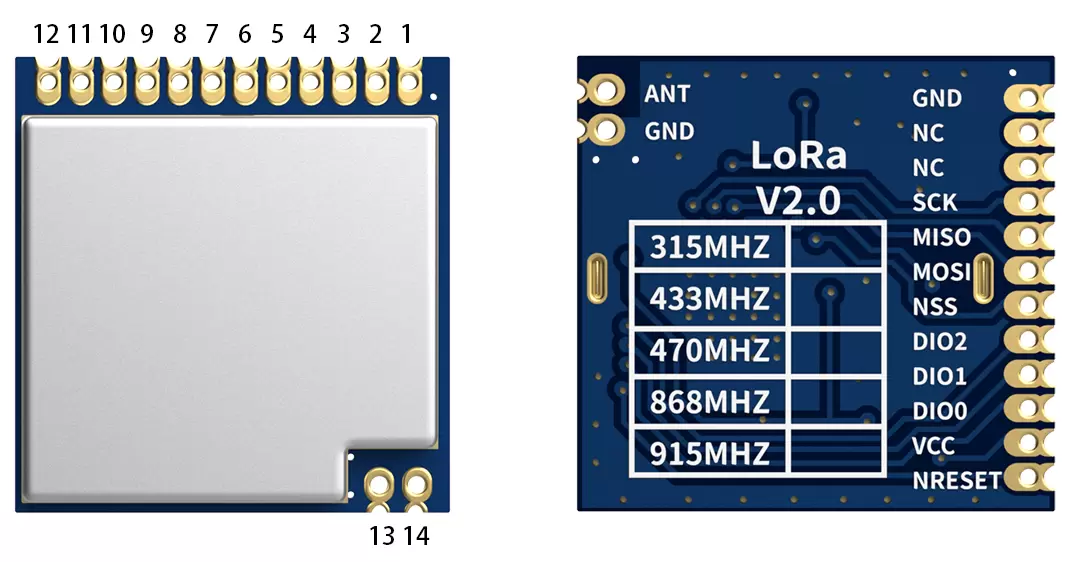

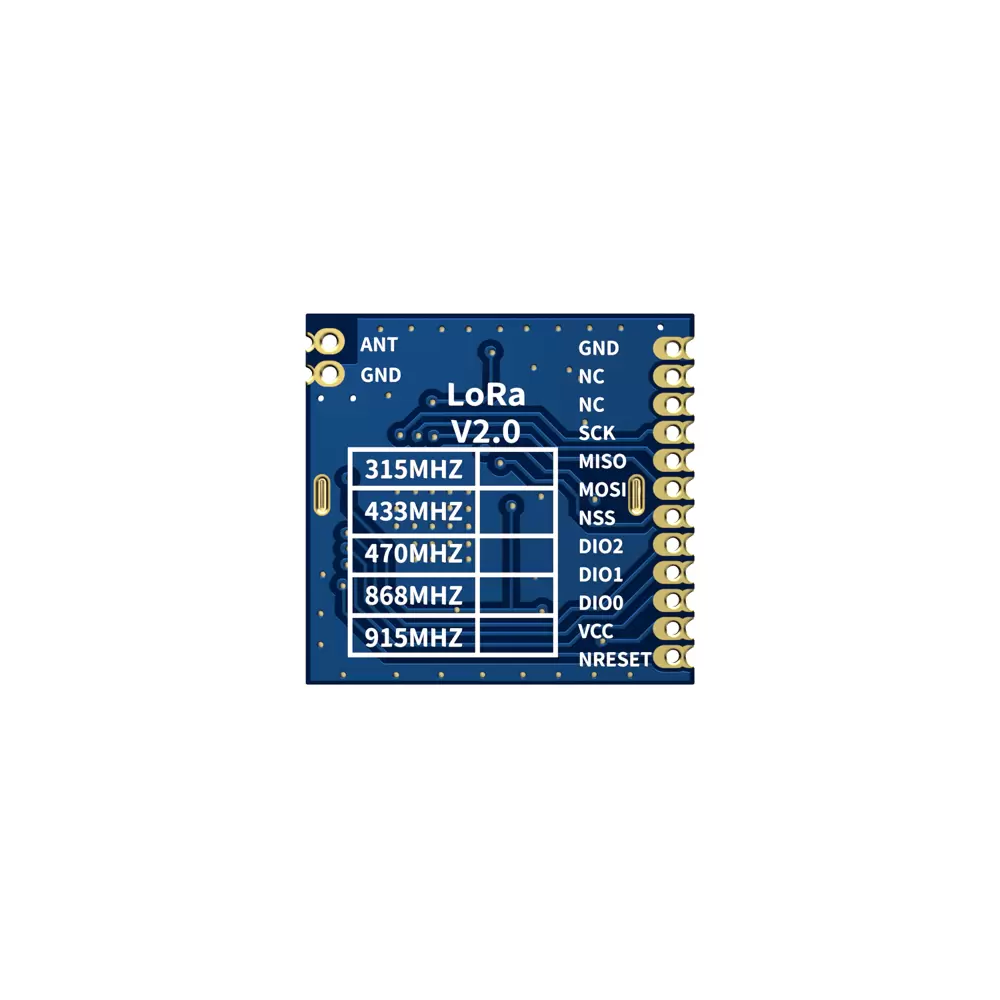

| Pino NÃO. | Nome do alfinete | Descrição |
| 1 | GND | aterramento de energia |
| 2 | NC | Vazio |
| 3 | NC | Vazio |
| 4 | SCK | Relógio serial para interface SPI |
| 5 | Miso | Saída SPI para dados SPI |
| 6 | MOSI | Entrada SPI para dados SPI |
| 7 | NSS | Habilitar SPI |
| 8 | DIO2 | E/S digital, personalizável |
| 9 | DIO1 | E/S digital, personalizável |
| 10 | DIO0 | E/S digital, personalizável |
| 11 | CCV | Fonte de alimentação conectada (padrão 3,3 V) |
| 12 | NRESET | Redefinir entrada |
| 13 | GND | aterramento de energia |
| 14 | FORMIGA | Conecte com antena coaxial de 50 ohms |
