LG1301-PF: Módulo RF transmissor e receptor de gateway LoRaWAN
- LG1301-PF é o gateway LoRaWAN. Ele pode funcionar com qualquer nó LoRaWAN que cumpra o protocolo LoRaWAN padrão V1.0.

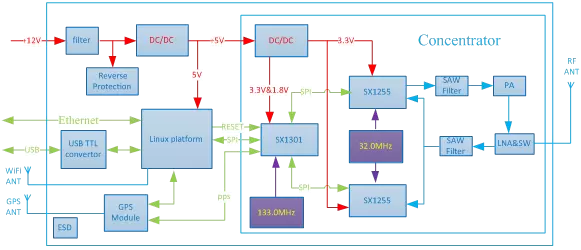

- O gateway usa plataforma Linux como host. Consiste principalmente em concentrador, módulo GPS, WIFI e Ethernet. O módulo GPS envia quadros NMEA contendo dados de tempo e coordenadas geográficas para o host. O módulo GPS também emite um pulso para o sx1301 por segundo.
- O gateway recebe os dados de RF dos nós e os envia para o servidor. Ele também recebe dados do servidor e os transmite para os nós. O gateway se conecta ao servidor via Ethernet ou WiFi.
| Parâmetro | Mínimo | Tipo. | Máx. | Unidade | Doença | |
| Condição de trabalho | ||||||
| Faixa de tensão de trabalho | 5 | 12 | 30 | V | ||
| Tensão de temperatura | -40 | 85 | ℃ | |||
| Consumo Atual | ||||||
| Recebendo corrente | <280 | mA | @12v,9 canais todos abertos | |||
| Transmitindo corrente | <450 | mA | @12v,TX=24dBm | |||
| Parâmetro | ||||||
| Faixa de frequência | 429 | 433 | 440 | MHz | @433 MHz | |
| 470 | 480 | 490 | MHz | @470 MHz | ||
| 860,75 | 868,3 | 874,5 | MHz | @868 MHz | ||
| 902 | 915 | 928 | MHz | @915 MHz | ||
| Potência de saída | 0 | 24 | dBm | |||
| Recebendo sensibilidade | -133 | dBm | @SF=10,,BW=125kHz | |||
| Interface | Ethernet |
| Chip | SX1301 |
| Freqüência | 433 MHz, 470 MHz, 868 MHz, 915 MHz |
| Potência de saída | 250mW |
Recursos do gateway LoRaWAN LG1301-PF
- Protocolo LoRaWAN suportado
- Interface Uart
- Criptografia AES128
- Comunicação de 8 canais simultaneamente
- Parâmetros configuráveis
- Suporte GPS
- Longo alcance
- EU433M/EU868M/KR920M/AS923M/CN780M/CN470M/US915M/AS915M
Aplicação do LoRaWAN Gateway LG1301-PF
- Cidade inteligente
- Medição inteligente (medidor de água, eletricidade, gás)
- Monitoramento Agrícola
- Controle de irrigação
- Internet das Coisas (IoT)
- M2M
- Sensores sem fio
- Sistemas de alarme e segurança sem fio

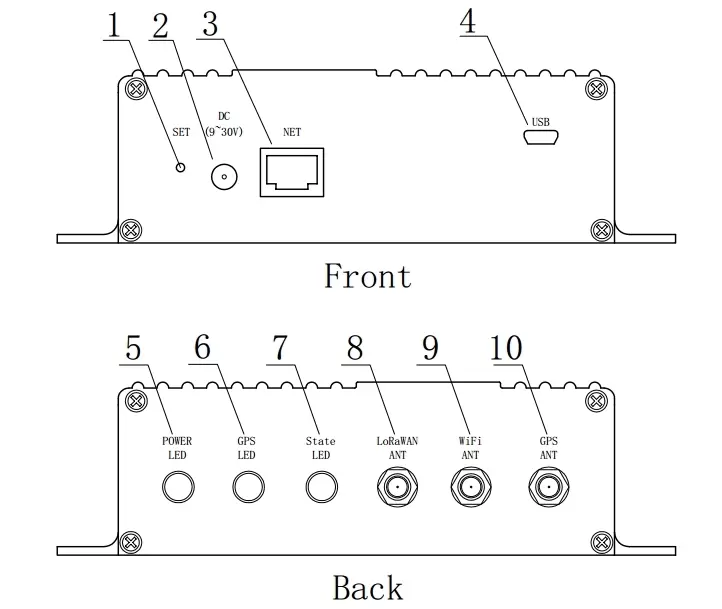

| Não. | Definição | Descrição |
| 1 | DEFINIR | Pressione para entrar/sair do modo de configuração |
| 2 | Entrada de energia | 9~30V |
| 3 | RJ45 | Conecte-se à internet |
| 4 | MicroUSB | Conecte ao PC para configuração |
| 5 | LED de energia | LED verde, indicação de ligado. |
| 6 | LED GPS | LED verde, indicação de que o módulo GPS está funcionando. |
| 7 | LED de status | Luz acesa no modo de configuração e pisca uma vez por segundo no modo normal |
| 8 | LoRaWAN FORMIGA | Conectado com antena para rádio Lora RF. |
| 9 | WiFi FORMIGA | Conectado com antena para WiFi. |
| 10 | GPS FORMIGA | Conectado com antena para módulo GPS. |
