O RF3060 é um módulo baseado em um chip transceptor sem fio de baixa potência e longa distância, utilizando a tecnologia de modulação e desmodulação Chirpiot ™, suportando comunicação sem fio semi-duplex. Este módulo apresenta um oscilador de cristal TCXO avançado para garantir alta estabilidade de frequência, juntamente com alta sensibilidade, baixo consumo de energia e faixa de transmissão ultra-longa. Essas características tornam a escolha ideal para transmissão e aplicações de longa distância que exigem alta confiabilidade.

Os módulos da série RF3060 são fabricados e testados usando processos estritamente sem chumbo, cumprindo os ROHs e os padrões de alcance. Eles são amplamente utilizados em fábrica inteligente, gerenciamento inteligente de água, agricultura inteligente, serviços de saúde inteligentes, comunidade inteligente e aplicativos de combate a incêndios inteligentes.

Vantagens do produto

1. O oscilador de cristal TCXO com estabilidade de frequência de 0,5ppm O RF3060 está equipado com um TCXO de alta precisão (oscilador de cristal compensado por temperatura) que mantém um erro de frequência dentro de 0,5ppm. Esse recurso garante a precisão da sincronização do sinal, mesmo em ambientes eletromagnéticos complexos, tornando -o particularmente adequado para aplicações que exigem sincronização precisa do tempo, como linhas de produção e subestações automatizadas.

2. Tamanho ultra-compacto para implantação flexível com um design compacto e uma espessura de apenas 2,1 mm, o módulo RF3060 é fácil de integrar em vários dispositivos com restrição de espaço. Isso reduz os requisitos de complexidade da instalação e espaço, aumentando a estética geral e a confiabilidade do equipamento.

3. Alta sensibilidade para transmissão de longa distância, com uma sensibilidade ultra-alta de -129dbm e uma potência máxima de saída de 20dBM, o RF3060 atinge distâncias de transmissão de até 4-5 km em ambientes abertos (a distância real pode variar dependendo das condições). Isso o torna ideal para aplicações de longo alcance, como o monitoramento da agricultura inteligente inter-regional e a comunicação de emergência.

4. Função CAD + fator de espalhamento ajustável O RF3060 suporta funcionalidade de CAD (Detecção de Atividade do Canal), permitindo uma rápida resposta às alterações do estado do canal enquanto reduz o consumo de energia. Além disso, ele suporta ajuste automático de fatores de espalhamento (SF) de 5 a 9, permitindo o equilíbrio inteligente da velocidade e alcance de transmissão com base nas necessidades de aplicativos do mundo real, tornando-o adequado para rastreamento logístico, controle industrial e muito mais.

Características

 Faixa de tensão operacional: 2.0-3.6V

 Faixa de frequência : 433/470/868/915 MHz

 TCXO embutido, erro de frequência 1ppm

 Sensibilidade : -129dbm @125kHz, 0,5kbps

 Potência máxima de saída : 2 0  dBm

 Baixa corrente de recebimento: 6ma@dcdc

 Sleep Current <1.0ua

  Taxa de transferência de dados: 0,5-59,9kbps @lora

 Suporta largura de banda: 125/250/500kHz

 Suporta o fator SF: 5–9, reconhecimento automático

 Suporta taxas de dados: 4/5, 4/6, 4/7, 4/8

 Suporta a função CAD

Características elétricas

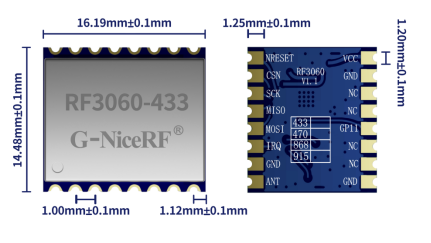

Dimensão do mecanismo (unidade: mm)
