Módulo BLE RF2541_PL2 em projeto de vibração Bluetooth

Ⅰ)Informações do produto:

Nome do produto do módulo BLE RF2541_PL2

Descrição :

RF2541-PL2 é um módulo BLE Bluetooth 4.0 de baixo consumo de energia e adota o chip CC2541 SOC da TI. RF2541-PL2 comunica-se com outras pessoas através da interface UART, com todos os recursos do BLE 4.0, é fácil de usar, os recursos incluem: baixo consumo de energia, longa distância e forte capacidade anti-interferência.

Aplicações:

• Equipamento periférico de telefonia móvel

• Saúde do consumidor e cuidados médicos

• Dispositivos de interface humana (teclado, mão, controle remoto)

• Sistemas de energia de baixo consumo de 2,4 G

• Automação predial residencial

• Dispositivo para esportes e fitness

Características:

• Organização de frequência: 2379-2496MHz

• Sensibilidade de até -99dBm@250kbps

• Taxa de transferência de dados: 250Kbps, 500Kbps, 1Mbps, 2Mbps

• Modulação GFSK

• Fonte de alimentação 2,0-3,6 V

• Baixa corrente no modo de suspensão <2uA

• Interface Uart

• Modo Mestre e Escravo

• Saída RSSI, indicação de detecção de portadora

• Atenda aos padrões BQB e RoSH

• Ponto a ponto, flexível

• modo de comunicação;

• Núcleo 8051 de alto desempenho e baixo consumo de energia

II): Sistema de controle de vibração Bluetooth baseado no módulo BLE RF2541_PL2

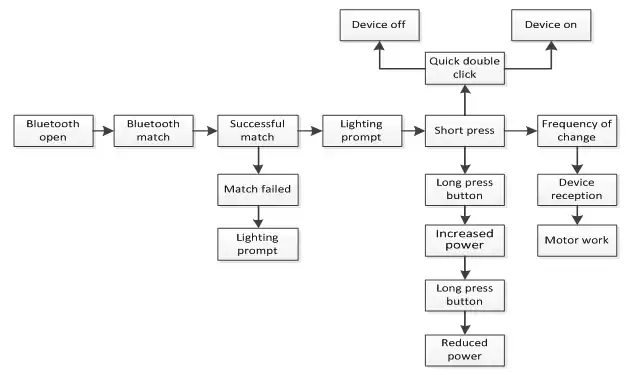

2.1 Descrição das funções:

O fluxo de comunicação entre dois módulos BLE RF2541_PL2: O dispositivo mestre procura o escravo e constrói a conexão, e então o mestre envia informações de controle, o escravo responderia para controlar a partida ou parada do motor de acordo com as informações recebidas. O mestre pode ser um dispositivo customizado ou um smartphone. O dispositivo escravo é um produto feito sob medida com módulo BLE e motor vibratório.

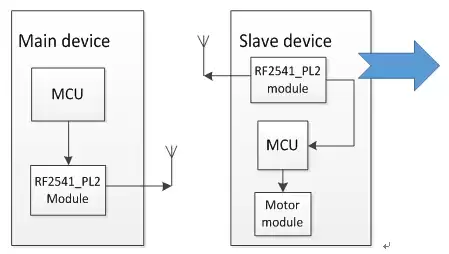

2.2 Esquema de hardware do dispositivo no projeto de vibração bluetooth:
