Oct . 2025
A comunicação Full Duplex (FDX) é como uma conversa cara a cara — ambas as partes podem falar e ouvir ao mesmo tempo, sem esperar que a outra termine.
Na verdade, vivenciamos a tecnologia full duplex todos os dias. O exemplo mais clássico é uma chamada telefônica — você pode interromper a qualquer momento, ao contrário do uso de um walkie-talkie, onde é preciso dizer "câmbio". As redes cabeadas atuais, os softwares de videoconferência e até mesmo os jogos online dependem da comunicação full duplex para garantir uma interação fluida e em tempo real. Não é exagero dizer que é um pilar da comunicação moderna.
Para entender melhor o modo full duplex, vamos analisar os outros dois modos de comunicação: simplex e half duplex.

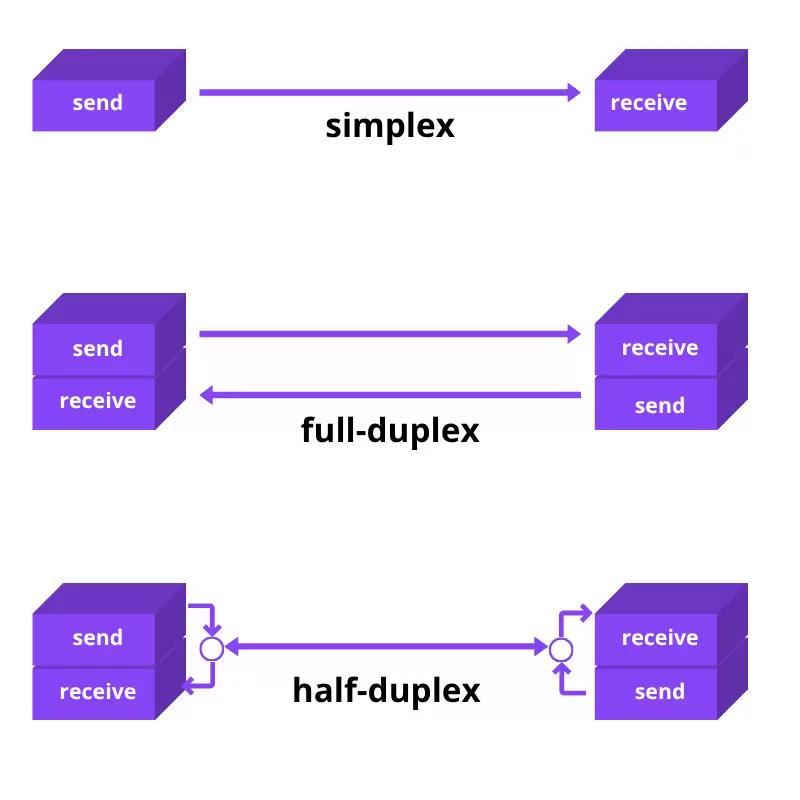

Você pode pensar em simplex, half-duplex e full-duplex como três maneiras diferentes de conversar.
Simplex : É como ouvir rádio ou assistir ao noticiário na TV. O sinal só pode ir da emissora para você; você não pode falar de volta. Esse caminho é estritamente uma "via de mão única".
Half Duplex : É como usar um walkie-talkie. Ambos podem falar, mas não ao mesmo tempo. Você precisa pressionar o botão para falar e soltá-lo para ouvir. Embora seja uma comunicação bidirecional, o canal é compartilhado, então vocês precisam se revezar.
Full Duplex : É como uma chamada telefônica comum; você pode falar e ouvir simultaneamente, e a outra pessoa também. Dessa forma, o mesmo canal se torna efetivamente duas vias independentes, permitindo que os dados trafeguem em ambas as direções ao mesmo tempo, dobrando naturalmente a eficiência. É isso que torna o full duplex tão poderoso.
A escolha do modo de "bate-papo" a ser usado é uma regra definida no nível mais baixo da comunicação (a camada física). Portanto, o modo de um dispositivo — se ele pode "bate-papo simultaneamente" ou se deve "bate-papo em turnos" — é predefinido quando sai da fábrica.
Característica | Simplex | Meio Duplex (HDX) | Duplex completo (FDX) |
Direcionamento de dados | Mão Única | Bidirecional | Bidirecional |
Simultaneidade | N / D | Não simultâneo | Simultâneo |
Ocupação do canal | Um dispositivo transmite | Dois dispositivos compartilham, alternando | Dois dispositivos transmitem simultaneamente |
Desempenho | Menor utilização do canal | A utilização média envolve tempo de resposta | Máxima utilização do canal, sem tempo de resposta |
Exemplo típico | Transmissão de rádio, Pager | Walkie-talkie, Ethernet baseada em hub | Chamada telefônica, Ethernet comutada |
Limitação principal | Não há caminho de retorno | Disputa de canal, Latência | Complexidade do sistema, Autointerferência |
Para alcançar o modo full duplex (falar e ouvir ao mesmo tempo), um dispositivo precisa resolver um problema: a "autointerferência".

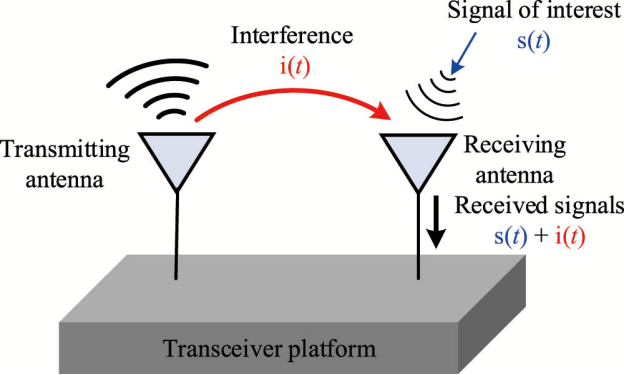

O que é autointerferência?
Em resumo, o problema é o seguinte: você não pode "gritar em um megafone" (transmitir um sinal) e ainda esperar "ouvir um alfinete cair" (receber um sinal) ao mesmo tempo.
Qual a gravidade do problema? O próprio "grito" (transmissão, TX) de um dispositivo pode ser 10 bilhões de vezes mais forte (tecnicamente 100 dB) do que o sinal fraco que ele está tentando "ouvir" (receber, RX).
Qual é o resultado? Sem qualquer processamento, esse "grito" massivo irá "abafar" completamente o fraco sinal de "escuta", tornando impossível ouvir qualquer coisa.
Portanto, a solução é isolar eficientemente os sinais de "transmissão" (TX) e "recepção" (RX).
Para resolver isso, os engenheiros utilizam principalmente dois métodos inteligentes para "isolar" os sinais, garantindo que a fala e a escuta não interfiram uma na outra:

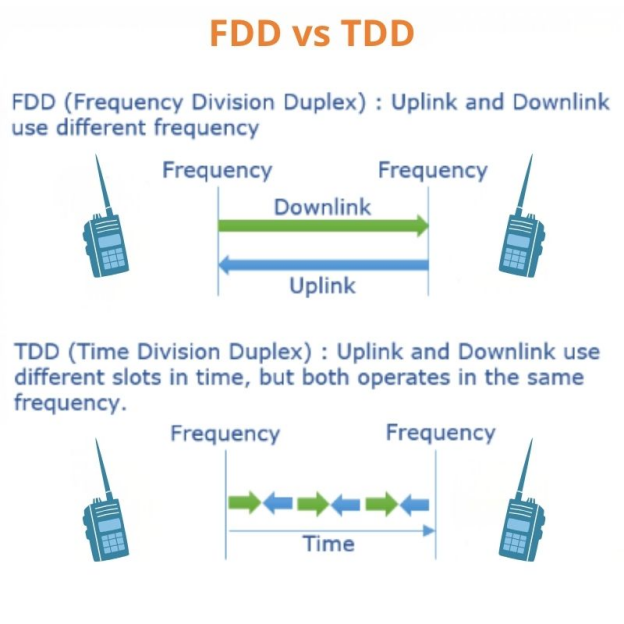

Faixas separadas (FDD - Duplex por Divisão de Frequência): É como construir uma rodovia elevada completamente separada para transmissão e recepção; elas se comunicam em frequências diferentes.
Intervalos de tempo separados (TDD - Time Division Duplex): Transmitir e receber compartilham a mesma via, mas seguem rigorosamente um semáforo. O sistema alterna entre "falar" e "ouvir" a uma velocidade tão rápida (imperceptível aos humanos) que parece simultânea.
As duas seções seguintes, 2.1 e 2.2, detalharão como essas duas tecnologias são implementadas.
O FDD utiliza o método mais direto para evitar a autointerferência: o uso de dois canais de frequência independentes , um dedicado à "transmissão" e o outro à "recepção". Entre esses dois canais de frequência, existe também uma " faixa de guarda " — semelhante a um divisor central em uma rodovia, que garante que os sinais não interfiram uns com os outros, um requisito fundamental para a comunicação Full Duplex .
Componente principal: Duplexador
Os primeiros telefones celulares geralmente tinham apenas uma antena , mas precisavam lidar simultaneamente com os sinais de "voz" e "recepção". O " duplexador " é o componente principal que resolve esse problema. Ele geralmente é conectado à porta de antena comum do aparelho .
Trata-se de uma combinação de filtros passivos baseados em frequência, cuja inteligência reside na sua capacidade de controlar com precisão o fluxo de sinal em ambas as direções simultaneamente:
Ele direciona o potente sinal de transmissão (do "megafone") somente para a antena .
Ela direciona o sinal fraco recebido (da "antena") somente para o receptor .
Dessa forma, garante-se que o sinal transmitido (do "megafone") não "vaze" e "abafe" o sinal do receptor sensível ("ouvido").
Vantagens : Como a transmissão e a recepção possuem canais dedicados e sempre abertos, a latência na transmissão de dados é muito baixa e estável . Isso é ideal para aplicações que exigem respostas imediatas, como chamadas telefônicas e videoconferências.
Desvantagens : Requer a ocupação de duas faixas de frequência separadas , o que duplica o custo em termos de recursos espectrais escassos. Em segundo lugar, o duplexador aumenta o tamanho do dispositivo.
A comunicação TDD ( Time Division Duplex ) adota uma abordagem diferente da comunicação Full Duplex . Ela permite que a transmissão (falar) e a recepção (ouvir) compartilhem o mesmo canal de frequência , mas alterna estritamente entre elas no tempo . O sistema alterna em alta velocidade entre "intervalos de tempo de transmissão" e "intervalos de tempo de recepção", separados por um breve "intervalo de guarda".
Os componentes principais do método TDD são uma chave de RF muito rápida e um relógio sincronizado de alta precisão . Essa chave é responsável por alternar fisicamente a conexão da antena entre os circuitos de transmissão (TX) e recepção (RX), funcionando como um semáforo extremamente responsivo.
A principal vantagem do TDD é sua alta eficiência espectral , já que ocupa apenas um canal (o FDD precisa de dois). Ele também é flexível, permitindo a alocação dinâmica de largura de banda (por exemplo, 70% do tempo para download e 30% para upload). No entanto, suas desvantagens também são evidentes: a troca constante de canais introduz uma pequena latência . Mais importante ainda, o TDD exige sincronização precisa de tempo em toda a rede (frequentemente via GPS) para garantir que a transmissão de um dispositivo não entre em conflito com a recepção de outro, causando interferência.
FDD e TDD não são suficientes para alcançar uma comunicação full-duplex verdadeira . Como o sinal de transmissão (TX) do próprio dispositivo é muito potente, mesmo com o isolamento básico proporcionado por FDD (duplexador) ou TDD (comutação de tempo), algum sinal ainda "vaza" para o sensível caminho de recepção (RX). Essa autointerferência residual ainda é forte o suficiente para "abafar" o sinal fraco que você realmente deseja receber.
Portanto, os engenheiros utilizam técnicas de "cancelamento de ruído" para eliminar essa interferência "vazada" em três domínios:
Domínio de propagação (isolamento físico): É como colocar o "megafone" (antena transmissora) e o "microfone" (antena receptora) bem distantes um do outro e apontando em direções diferentes, proporcionando uma redução física inicial na interferência.
Domínio de RF (Cancelamento Analógico): É como usar "fones de ouvido com cancelamento de ruído". O sistema amostra seu próprio "grito" e, em seguida, cria um sinal "anti-ruído" idêntico, porém com a fase invertida, para cancelá-lo antes que o sinal entre no amplificador.
Domínio da Banda Base (Cancelamento Digital): Esta é a "limpeza final". O sistema utiliza algoritmos computacionais para "subtrair" matematicamente o último bit de "eco" residual (incluindo distorção) dos dados recebidos após as duas primeiras etapas.
Um sistema avançado de comunicação Full Duplex utiliza todas as três técnicas simultaneamente para alcançar uma comunicação eficiente e confiável, permitindo "falar e ouvir ao mesmo tempo".
A tecnologia de comunicação Full Duplex é a base de quase toda a infraestrutura de comunicação moderna.
O exemplo mais clássico é o telefone . Seja um telefone fixo antigo ou uma chamada moderna por smartphone, ambos permitem que as partes falem e ouçam simultaneamente, a definição de comunicação full-duplex .
O uso de full duplex em redes de computadores (como Ethernet) também é um exemplo fundamental. As primeiras redes "compartilhadas" (baseadas em hubs) eram como um walkie-talkie; todos compartilhavam um canal e tinham que se revezar para falar (half duplex). As redes modernas (baseadas em switches) , no entanto, criam um canal dedicado para cada computador, como uma linha telefônica privada, permitindo que os dados sejam enviados e recebidos simultaneamente (full duplex), o que aumenta consideravelmente a velocidade da rede.
Além disso, as redes móveis 4G e 5G também utilizam de forma flexível a tecnologia de comunicação full duplex . Elas escolhem de forma inteligente entre os esquemas FDD (mais estável e com baixa latência) ou TDD (mais eficiente em termos de espectro) para alcançar transmissão de dados em alta velocidade, com base nos recursos de espectro disponíveis e nas políticas adotadas.

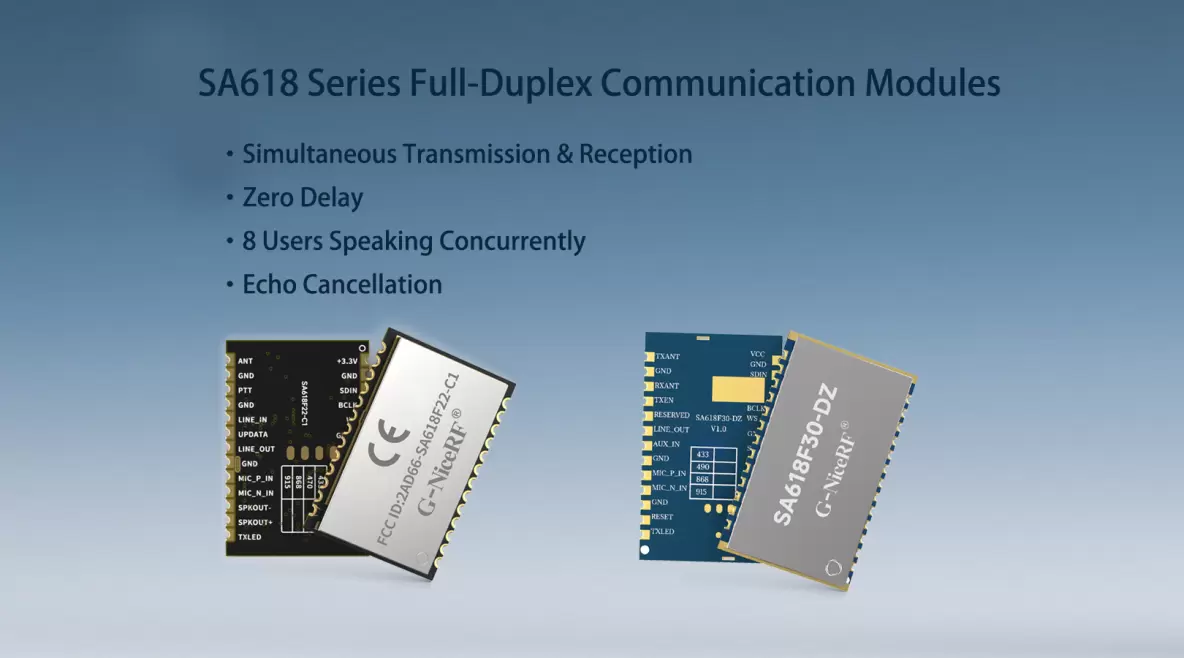

Módulos sem fio profissionais são componentes de hardware que integram tecnologias essenciais, como comunicação full duplex , redes mesh e cancelamento de ruído, em um formato prático e utilizável.

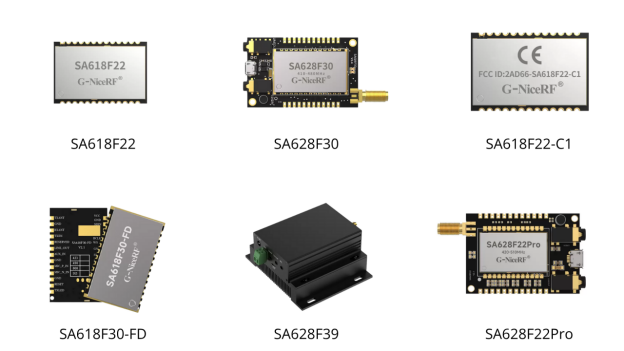

Esses módulos fazem mais do que apenas comunicação ponto a ponto. Por exemplo, módulos como o SA618F22 ou o SA628F30 podem lidar com 8 conversas simultâneas e formar uma "rede mesh" (MESH). Em tal rede, cada dispositivo pode ajudar a retransmitir sinais para os outros, ampliando o alcance da comunicação. Isso requer sincronização de tempo muito precisa e alocação inteligente de recursos para evitar conflitos.
Esses módulos oferecem diferentes configurações de desempenho para diversas aplicações. Por exemplo, alguns são de baixo consumo (como o SA618F22, com 160 mW), enquanto outros podem atingir 8 W (como o SA628F39 ) para garantir comunicação de longa distância. Eles operam em faixas de frequência específicas (por exemplo, 410-480 MHz) e fornecem diferentes tipos de conexões (interfaces). Alguns são especializados em áudio (interface I2S), enquanto outros são usados para transmitir comandos de controle ou dados de sensores (interface UART), como o SA618F30-FD , que é focado na transmissão de dados.
Este hardware resolve os problemas discutidos na seção 2.3. Ele possui algoritmos integrados para eliminar ecos e também integra criptografia AES128 (um recurso do módulo SA628F30 ) e proteção contra descarga eletrostática (ESD). Esses projetos, fundamentais para rádios comunicadores full-duplex e outros produtos, garantem que a comunicação permaneça clara, segura e confiável mesmo em ambientes ruidosos e adversos.
Se você deseja conhecer as especificações detalhadas, o guia de seleção e as aplicações práticas dos módulos full-duplex, pode ler este artigo para obter mais informações:
A comunicação full-duplex pode proporcionar uma taxa de transferência muito maior e uma latência menor do que a comunicação half-duplex, mas alcançar esses benefícios requer algoritmos e hardware mais complexos.
A principal vantagem da comunicação full-duplex é que ela dobra a taxa de transferência teórica . Como permite que os dados "entrem e saiam" simultaneamente, a quantidade total de dados que pode ser transmitida nas mesmas condições é naturalmente o dobro da comunicação half-duplex.
Outra vantagem fundamental da comunicação full-duplex é a eliminação do "tempo de resposta". O half-duplex (como em um walkie-talkie) sempre apresenta uma pequena pausa ao alternar entre "falar" e "ouvir". Esse processo de alternância (que pode levar dezenas de milissegundos) desperdiça tempo e pode causar lentidão. O full-duplex elimina praticamente esse atraso, mantendo o canal aberto em ambas as direções.
Essa característica de ausência de atraso melhora a interatividade, fazendo com que aplicativos como chamadas telefônicas, videoconferências e operações remotas funcionem de forma muito mais fluida.
No entanto, alcançar a comunicação full duplex tem um custo. O principal desafio reside na "complexidade"; tanto o hardware (como os duplexadores de alto desempenho necessários para FDD) quanto o software (como os complexos algoritmos de cancelamento de eco) impõem maiores exigências técnicas.
Esses algoritmos complexos exigem poder de processamento significativo (por exemplo, de um DSP ou FPGA), o que, por sua vez, aumenta o consumo de energia . Isso representa um desafio considerável para dispositivos móveis dependentes de bateria, como telefones celulares.
Além disso, o custo do espectro é uma restrição fundamental. O esquema FDD requer dois blocos de espectro separados, o que é dispendioso. O esquema TDD, embora mais flexível no uso do espectro, introduz latência adicional e sobrecarga de sincronização.
Portanto, a comunicação full-duplex não é a solução ideal para todos os cenários. Em muitas aplicações simples, como um sensor que precisa reportar dados apenas ocasionalmente ou um comando de controle unidirecional, um sistema half-duplex mais simples e de menor custo é uma escolha mais apropriada. O principal valor da tecnologia de comunicação full-duplex reside em aplicações que exigem interação bidirecional em tempo real, como chamadas de voz ou controle remoto.
Os sistemas de comunicação modernos adotam cada vez mais a comunicação full-duplex para suportar tráfego bidirecional em tempo real, enquanto os sistemas antigos utilizavam simplex ou half-duplex devido a limitações de hardware ou espectro. O principal desafio de engenharia passou de simplesmente alcançar a comunicação bidirecional (resolvida pelo half-duplex) para alcançar a comunicação bidirecional simultânea de forma eficiente e econômica. Os princípios do FDD e do TDD estão agora consolidados e formam a base das nossas atuais redes globais de comunicação full-duplex .
No entanto, a busca por uma eficiência espectral ainda maior continua. Um dos principais objetivos do setor é o " In-Band Full Duplex " ( IBFD ). Essa tecnologia visa transmitir e receber "ao mesmo tempo e na mesma frequência", o que, em teoria, poderia dobrar a eficiência espectral em comparação com TDD ou FDD.
É claro que o desafio da autointerferência para o IBFD é enorme (exigindo mais de 110 dB de cancelamento, incluindo a modelagem da distorção do próprio amplificador de potência do dispositivo), mas esse é justamente um foco de pesquisa fundamental para as redes 5G-Advanced e 6G . Se implementado com sucesso, os benefícios do IBFD iriam além de simplesmente dobrar a taxa de transferência; ele também poderia reduzir significativamente a latência (já que um dispositivo poderia receber uma confirmação instantaneamente) e até mesmo melhorar a segurança da rede (permitindo que um dispositivo "escute" bloqueadores enquanto transmite).
