Análise aprofundada do módulo UWB650 (parte 1): introdução à tecnologia UWB e ao módulo UWB650

Este capítulo tem como objetivo estabelecer a base teórica para uma compreensão aprofundada das funções e do desempenho do módulo UWB650. Começará com os princípios básicos da tecnologia de banda ultralarga (UWB) e, gradualmente, se concentrará na implementação específica do hardware do módulo UWB650, fornecendo aos engenheiros o conhecimento básico e as especificações técnicas necessárias para uma avaliação preliminar.

1.1 Vantagens do UWB: Alcance preciso baseado no IEEE 802.15.4-2020

Banda Ultralarga (UWB) é uma tecnologia de rádio baseada nos padrões IEEE 802.15.4a/z, caracterizada pelo uso de uma largura de banda de sinal muito grande (tipicamente superior a 500 MHz) para transmitir pulsos extremamente curtos, na faixa de nanossegundos. Essa característica da camada física é a diferença fundamental entre a UWB e as tecnologias tradicionais de comunicação de banda estreita, como Bluetooth e Wi-Fi, e confere diretamente à UWB uma vantagem de precisão incomparável em termos de alcance e posicionamento.

A tecnologia UWB calcula a distância principalmente medindo o Tempo de Voo (ToF). O princípio é medir com precisão o tempo que um sinal de rádio leva para viajar entre dois dispositivos e, em seguida, multiplicá-lo pela velocidade da luz para obter a distância física entre eles. Este método contrasta fortemente com tecnologias que dependem do Indicador de Intensidade do Sinal Recebido (RSSI). O RSSI estima a distância com base na atenuação da potência do sinal, que é altamente suscetível à interferência de obstáculos, efeitos de multipercurso e outros fatores ambientais, resultando em precisão reduzida. O ToF, por outro lado, mede o tempo diretamente e é insensível a mudanças na intensidade do sinal, demonstrando assim maior robustez e precisão em ambientes internos complexos ou com multipercurso.

O módulo UWB650 está em conformidade com o padrão IEEE 802.15.4-2020, que integra as especificações anteriores da camada física 802.15.4a e a emenda 802.15.4z, projetada para maior segurança. Essa conformidade com o padrão garante que o módulo possa aproveitar as mais recentes tecnologias de alcance seguro e oferece a possibilidade de interoperabilidade com outros dispositivos que estejam em conformidade com as especificações do Consórcio FiRa.

1.2 Arquitetura de hardware: uma análise aprofundada do UWB650 baseado no Qorvo DW3000

O núcleo de hardware do módulo UWB650 é o chip UWB da série DW3000 da Qorvo (especificamente, o CI DW3210 integrado ao módulo DWM3000). Este chipset é totalmente compatível com o padrão IEEE 802.15.4z, suportando UWB Canal 5 (frequência central de 6,5 GHz) e Canal 9 (frequência central de 8 GHz), e oferece duas taxas de dados sem fio: 850 kbps e 6,8 Mbps. A versão atual do firmware do módulo UWB650 concentra-se em aplicações que utilizam o Canal 5 (6489,6 MHz).

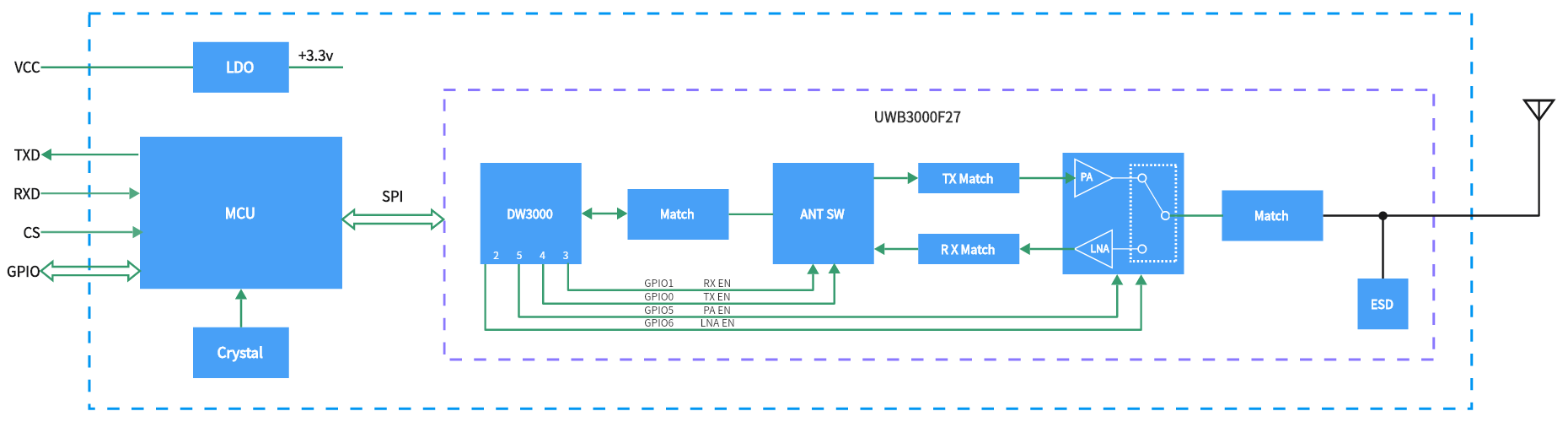

O módulo foi projetado como uma solução altamente integrada. Seu diagrama de blocos interno mostra que, além do chip principal DW3000, ele também integra um microcontrolador (MCU), um amplificador de potência de RF (PA) de alto desempenho, uma antena e circuitos de proteção contra descarga eletrostática (ESD).

Esta arquitetura de design System-on-Module (SoM) é significativa. Isso significa que toda a pilha de protocolos UWB, incluindo o complexo controle de pulsos da camada física e o gerenciamento de temporização da camada MAC (como DS-TWR), é gerenciada pela MCU integrada. O sistema host externo precisa apenas usar um simples conjunto de comandos AT serial para invocar funções avançadas, como alcance, posicionamento e transmissão de dados. Isso reduz significativamente a barreira de desenvolvimento, permitindo que engenheiros sem conhecimento profundo da pilha de protocolos UWB integrem e apliquem a tecnologia rapidamente.

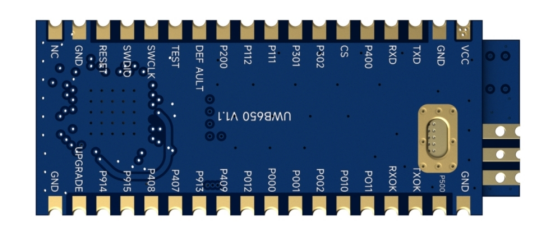

O módulo se conecta a sistemas externos por meio de interfaces de pinos, com definições de pinos claras que facilitam a integração de hardware.

Os pinos principais incluem:

• Alimentação : VCC (3,0-5,5V) e GND.

• Comunicação serial : RXD e TXD, usadas para interação de comando e dados com o MCU host.

• Controle de hardware : RESET (redefinição de baixo nível), DEFAULT (pressão longa de baixo nível para restaurar as configurações de fábrica), CS (baixo nível para entrar no modo de espera) e UPGRADE (baixo nível para entrar no modo de atualização de firmware).

• Indicadores de status : TXOK (alto durante a transmissão de dados), RXOK (alto durante a recepção de dados) e P011 (alto durante o alcance/posicionamento), que fornecem suporte em nível de hardware para monitoramento de status em tempo real.

1.3 Principais especificações de desempenho e parâmetros operacionais

Os parâmetros de desempenho do módulo UWB650 determinam sua adequação para aplicações específicas. Informações detalhadas sobre esses parâmetros são cruciais para o orçamento de energia, o gerenciamento de energia e a avaliação de desempenho nos estágios iniciais do projeto do sistema.

A alta potência de transmissão do módulo, de até 27,7 dBm (~0,5 W), é fundamental para sua capacidade de comunicação em distâncias superiores a 1 quilômetro. No entanto, esse recurso tem efeitos diferentes em diferentes cenários de aplicação. Em ambientes abertos que exigem comunicação de longo alcance, a alta potência é uma vantagem significativa. Mas em aplicações de posicionamento de curto alcance (por exemplo, dentro de 1 metro) que exigem precisão de nível centimétrico, o excesso de potência pode exacerbar as reflexões do sinal, criando efeitos multipercurso mais fortes que podem causar desvios nos dados de alcance e reduzir a precisão. As perguntas frequentes do módulo afirmam claramente que, quando usado em curto alcance, é recomendável reduzir adequadamente a potência de transmissão por meio do comando UWBRFAT+POWER para mitigar os efeitos multipercurso. Isso revela uma compensação crítica de desempenho: os projetistas de sistemas devem fazer escolhas e ajustes dinâmicos entre a distância de comunicação e a precisão de campo próximo com base nas necessidades específicas da aplicação.

Tabela de parâmetros de desempenho do UWB650

A tabela a seguir consolida os principais parâmetros de desempenho elétrico e de RF do módulo UWB650, fornecendo uma referência rápida para avaliação e design de hardware.

O módulo utiliza um formato de quadro de dados compatível com o padrão IEEE 802.15.4-2020 para comunicação via link sem fio. Este formato inclui campos como Controle de Quadro, Número de Sequência, ID PAN, Endereço de Destino, Endereço de Origem, Carga Útil do Quadro e Sequência de Verificação de Quadro (FCS). Para desenvolvedores da camada de aplicação, o foco principal é a seção Carga Útil do Quadro. Os dados inseridos pela porta serial são encapsulados nesta seção para transmissão e, para dados recebidos sem fio, o módulo emite apenas o conteúdo da Carga Útil do Quadro pela porta serial. Os demais campos do protocolo são gerenciados automaticamente pelo firmware do módulo e não podem ser modificados pelo usuário.
