SW433-FPC01: Antena FPC de 433 MHz

Parâmetro técnico

• Faixa de frequência: 430~440MHz
• ROE: <3,0
• Ganho: 1±0,5 dBi
• Impedância de entrada: 50 Ω
• Cabo+FPC: linha preta 0,8 + PI + cobre eletrolítico
• Temperatura de trabalho: - 30~ + 85 ̊˚C
• Temperatura de armazenamento: - 30~ + 85 ̊˚C

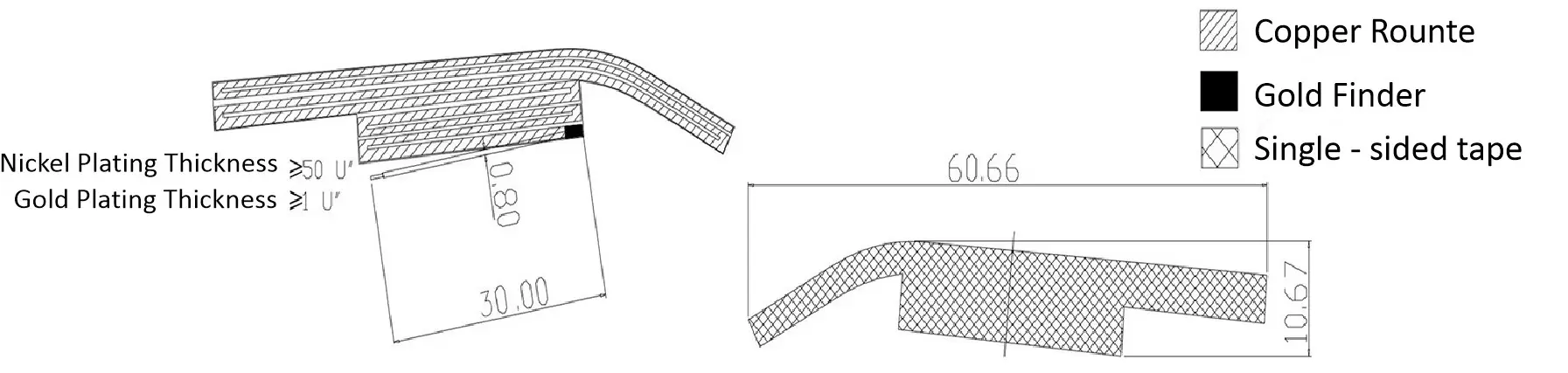

OBSERVAÇÃO:

1. As dimensões marcadas com um asterisco (*) são dimensões críticas de inspeção. As posições dos furos devem ser ajustadas conforme necessário para garantir o encaixe adequado da montagem.
2. Salvo especificação em contrário, todos os raios de filete devem ser R = 0,30 mm. As dimensões devem ser controladas para o valor nominal (médio). Para outras tolerâncias não especificadas, consulte a nota de tolerância geral no quadro de desenho.
3. Material: Cobre eletrolítico + poliimida (1,5 camadas). A espessura total deve ser inferior a 0,07 mm (excluindo o adesivo 3M).
4. A superfície frontal deve ser preta; a superfície posterior deve ser totalmente coberta com o adesivo 3M 300LES.
5. A seção em forma de cruz representa traços de cobre. A área com hachura verde é apenas o substrato, sem cobre, servindo como uma área de conexão. O contorno geral deve seguir o contorno da seção transversal.
6. A superfície deve estar livre de arranhões que exponham o cobre, revestimento de má qualidade, oxidação, entalhes, amassados, bolhas, rachaduras ou qualquer matéria estranha, manchas, desalinhamento ou defeitos semelhantes.

As antenas foram testadas em ambiente simulado sem fio pelo Network Analyzer.
