AGPS20P-36I: antena passiva GPS de 1575,42 MHz
AGPS20P-36I é uma antena passiva GPS de 1575,42 MHz projetada para bandas de frequência GPSL1 e bandas de frequência Glonass. Pode ser amplamente utilizado em navegação automotiva, rastreamento de posicionamento, equipamentos de segurança, gravador de direção e outras ocasiões. A antena consiste em uma antena dielétrica de cerâmica de micro-ondas e um cabo coaxial de RF. A antena possui características de alto ganho e amplo feixe de lóbulo principal.
Recursos da antena passiva GPS
| NÃO | Item | Especificações |

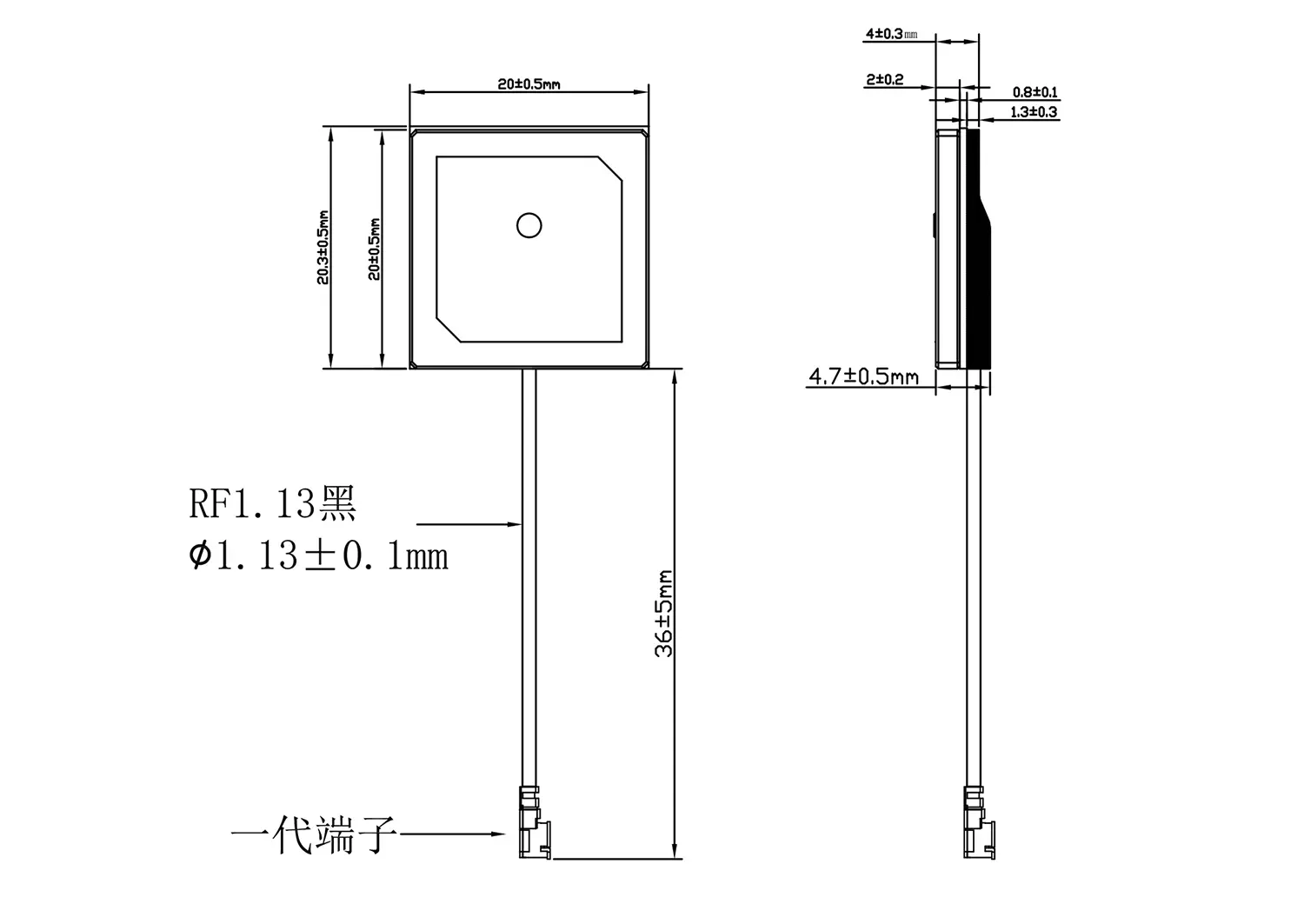

| 1 | Tamanho | 20*20*4(mm) |
| 2 | Dispositivo de blindagem | Folha de Flandres |
| 3 | PCB | Placa de fibra FR4 |
| 4 | LNA | Passiva |
| 5 | Cabo | RF1.13 /36±5mm |
| 6 | Antena dielétrica | antena 20*20*2 cerâmica |
| 7 | Temperatura operacional | -35℃ ~ +75℃ |
| 8 | Umidade de trabalho | 0% ~ 95% |
| 9 | Temperatura de armazenamento | -40℃~+80℃ |
| 10 | Umidade de armazenamento | 0% ~ 95% |
| Freqüência | Outros |
| Tipo | GPS |
| Ganho | 3dBi |
| Tamanho (mm) | <30 |
| Materiais e Tecnologia | Cerâmica |
Característica da antena da antena passiva GPS
| NÃO | Item | Especificações | Pós-tolerância ambiental |
| 1 | Faixa de frequência de recepção | 1575,42±1,1 | ±2,5 |
| 2 | Frequência central (MHz) （com plano SpuareGND de 30mm） | 1575,42 | ±5,0 |
| 3 | Largura de banda (MHz) (Perda de retorno≤-10dB) | ≥10 | ±0,5 |
| 4 | VSWR (na frequência central) | ≤2,0 | ±0,5 |
| 5 | Ganho | 3 | ±1 |
| 6 | Relação Axial (com plano GND quadrado de 70 mm) | 3,0dB | ±0,2 |
| 7 | Polarização | Circular destro | ---- |
| 8 | Impedância (Ω) | 50 | ±5 |
