IOT-G010: Gateway do Sistema de Monitoramento de Sensores IOT

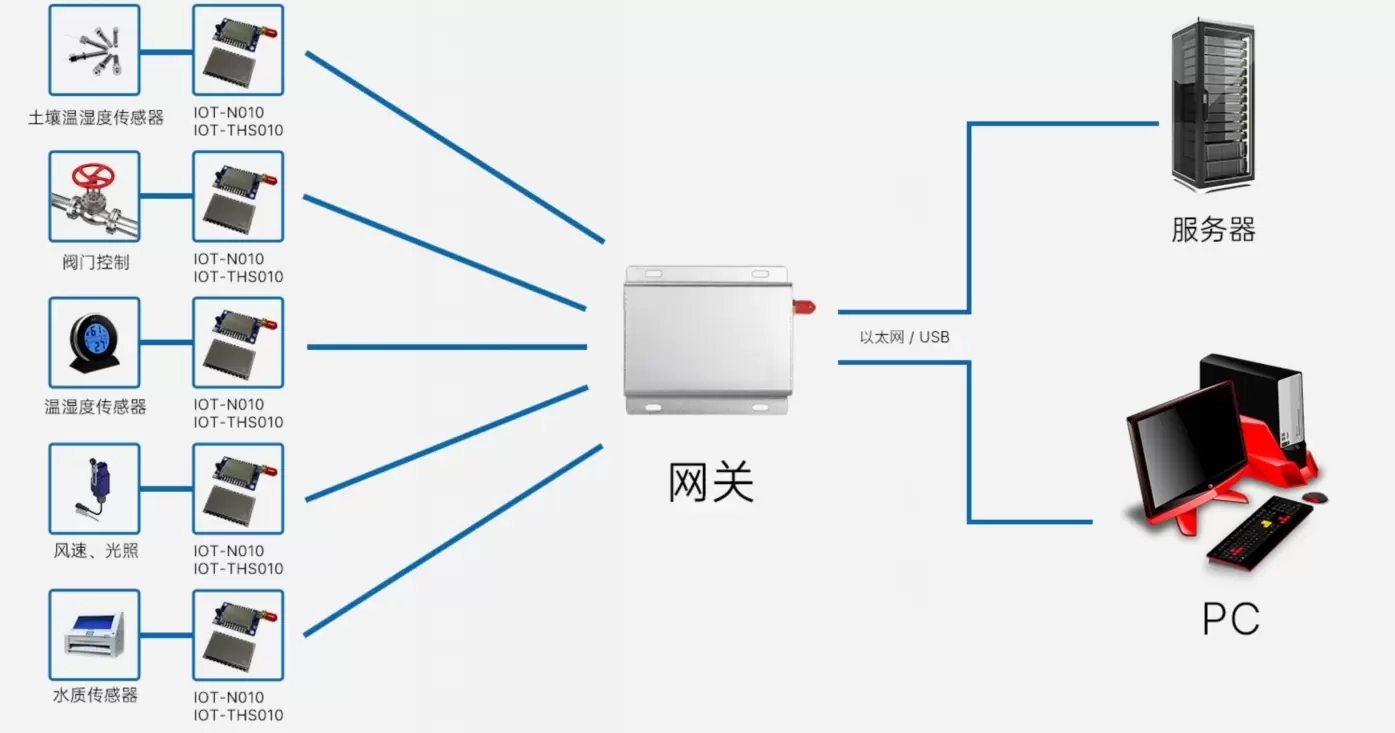

O sistema de rede em estrela para monitoramento de sensores de ultrabaixo consumo de energia é utilizado principalmente para aquisição e controle de dados de sensores na Internet das Coisas. Todo o sistema de rede é composto pelo gateway IOT-G010 e pelo nó IOT-N010/IOT-THS010, que utiliza uma rede em estrela sem fio combinada com rede Mesh. Um bom mecanismo de coordenação e um algoritmo de escalonamento preciso são utilizados internamente entre o nó e o gateway para evitar colisões entre pacotes de dados no ar. O protocolo de comunicação entre o nó e o gateway foi implementado pelo sistema, e os clientes podem construir uma rede de aquisição e controle confiável, desde que sigam uma configuração simples.
| Parâmetro | Mín. | Tipo. | Máx. | Unidade | Condições |
| Condições de operação | |||||
| Faixa de tensão de operação | 5 | 12 | 30 | V | |
| Faixa de temperatura operacional | -40 | 25 | 85 | °C | |
| Consumo atual | |||||
| Corrente RX | <18,5 | mA | |||
| Corrente TX | <100 | mA | @20dBm | ||
| Corrente do Sono | <1,5 | uA | |||
| Parâmetros de RF | |||||
| Taxa de modulação | 1.2 | 9.6 | 1000 | Kbps | GFSK |
| Potência de saída | -1 | / | 20 | dBm | Configurável por software |
| Sensibilidade de recepção | -121 | dBm | @1,2 kbps | ||
| Faixa de frequência | 424,42 | 444,42 | MHz | ||
| Taxa de transmissão da porta serial | 1200 | 115200 | bps | ||
| Número de nós | 1 | 255 | |||
| Atualização da porta serial | Apoiar | ||||
| Atualização aérea | Apoiar | ||||
| Parâmetros de configuração sem fio | Apoiar | ||||
| Despertar sem fio | Apoiar | ||||
| RSSI | Apoiar | ||||
| Calcular a duração da bateria | Apoiar | ||||
| Malha | Apoiar | ||||
| Reenvio automático | Apoiar | ||||
| Função especial | Aquisição de sensores |
Características do Sistema de Monitoramento de Sensores Gateway IOT-G010
- Consumo de energia ultrabaixo do nó
- Rede estrela combinada com rede Mesh
- Coleta de dados multiponto (até 255 nós para um único gateway)
- Entrada e saída de dados seriais
- Mecanismo de prevenção de colisão de dados multinível
- Atualização de firmware da porta serial
- Atualização de firmware OTA
- Intervalo de tempo de upload programável
- Acorde no ar
- Modificação de parâmetros OTA
- Grau industrial (-40 ～ +85 ℃)
- Múltiplos mecanismos anti-colisão
- Criptografia de dados sem fio
- Reserve múltiplas interfaces como SPI, I2C, GPIO, etc., Forte escalabilidade
- Personalize várias funções rapidamente
- Vida útil da bateria calculada com precisão
- Indicador de intensidade do sinal RSSI
- Retransmissão automática
- Indicador de link perdido
Aplicações do Sistema de Monitoramento de Sensores Gateway IOT-G010
- Aquisição e controle de vários sinais de sensores
- Casa inteligente
- Segurança, controle de acesso
- Controle remoto
- Controle industrial
- Drone
- Robô
- Resumo da coleta de sinal magnético de porta/interruptor multicanal
- Tampa de bueiro inteligente
- Leitura remota de medidores
- Aquisição e controle de sinais de sensores

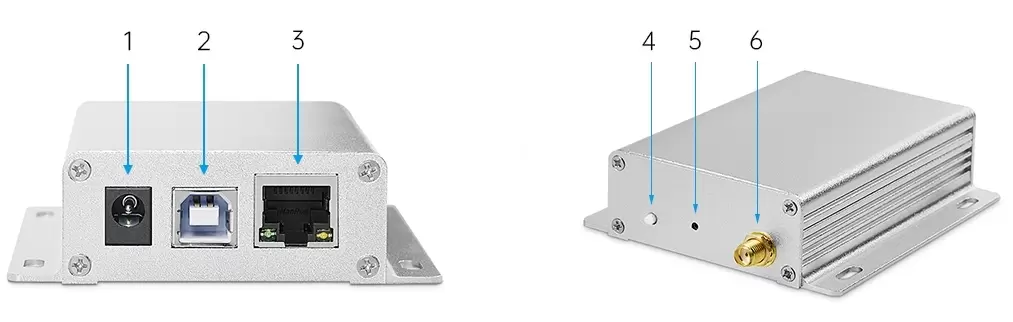

| PIN nº. | Definições de pinos | Descrição |
| 1 | Conector de energia | Conecte à fonte de alimentação de 5-30 V |
| 2 | Interface USB-B | Método de saída de dados um |
| 3 | Interface RJ45 | Modo de saída de dados dois |
| 4 | Luz indicadora | Instruções de envio e recebimento, instruções de comutação do modo de saída de dados |
| 5 | botão | Pressione rapidamente para alternar o modo de saída de dados, pressione longamente para entrar no modo de atualização do firmware do nó |
| 6 | FORMIGA | Conecte a antena (antena de eixo de cobre de 50 ohms) |
