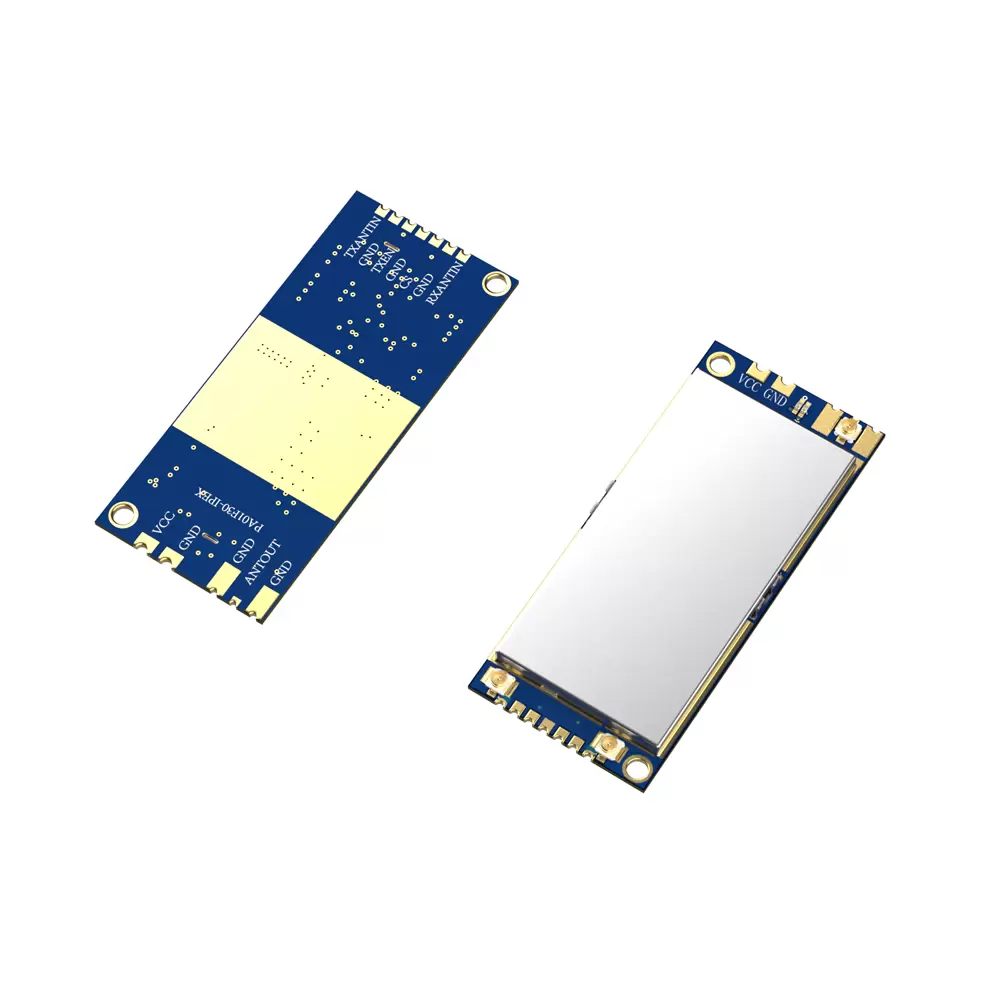

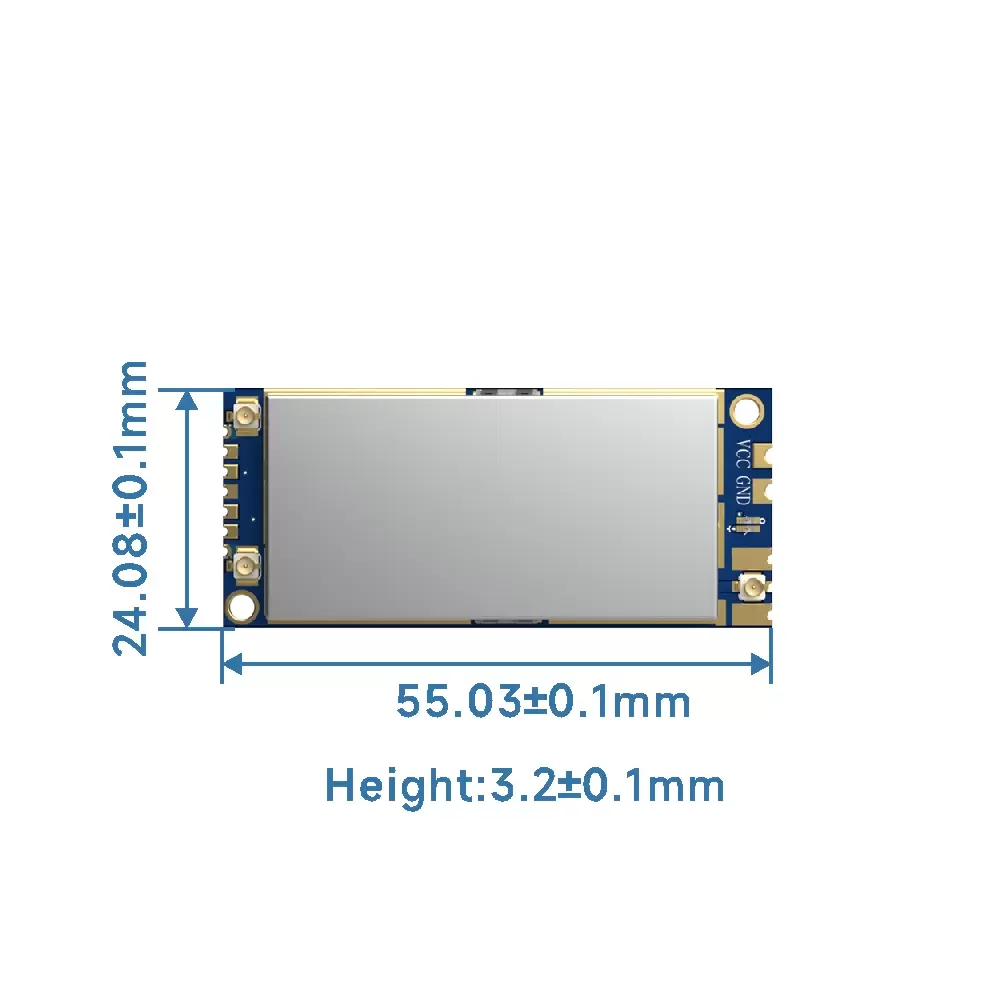

O módulo PA01F39 é um módulo FEM de alto desempenho com uma faixa de frequência operacional de 400-480 MHz, integrando múltiplas funções de RF. O módulo possui um amplificador de potência (PA) integrado que suporta uma potência de entrada de até 30 dBm e uma potência de saída de mais de 39 dBm. Ele também inclui um amplificador de baixo ruído (LNA) e um comutador de antena. Com seu design de encapsulamento com furos de selagem, o módulo é compacto e fácil de integrar, reduzindo significativamente a dificuldade de desenvolvimento de módulos sem fio de alta potência e simplificando o processo de projeto, aumentando assim a eficiência do desenvolvimento .
Parâmetros | Doença | Mín. | Tipo. | Máx. | Unidade |
Fonte de energia | 4 | 8,5 | V | ||
Temperatura de trabalho | -40 | 25 | 70 | °C | |
Entrada de transmissão máxima | 32 | dBm | |||
Entrada máxima de recepção | 0 | dBm | |||
Consumo atual | |||||
Corrente do sono | <30 | uA | |||
Corrente RX | <18 | mA | |||
Corrente TX (alta potência) | Pico | 2.7 | UM | ||
@440MHZ,39dBm,8V,ciclo de trabalho de 0,5 | 1.3 | UM | |||
Parâmetros de RF | |||||
Frequência de operação | 4 00 | 480 | MHz | ||
Transmitir potência | @440MHz,TXANTIN 30dBm,Vcc=8v | 38 | 39 | 40 | dBm |
Ganho de baixo ruído do receptor | @400-480MHz Entrada -50dBm | 10 | 20 | dB | |
Figura de ruído do receptor | 1.0 | dB | |||
Faixa de frequência ultra-ampla: 400-480 MHz
Ampla faixa de tensão: 4-8,5 V
Interruptor de transmissão/recepção integrado, permitindo recepção e transmissão com uma única antena
Amplificação de baixo ruído integrada, com uma figura de ruído (NF) de 1,0 dB
Amplificação de alta potência para transmissão de dados sem fio
Amplificação de alta potência para transmissão de voz sem fio

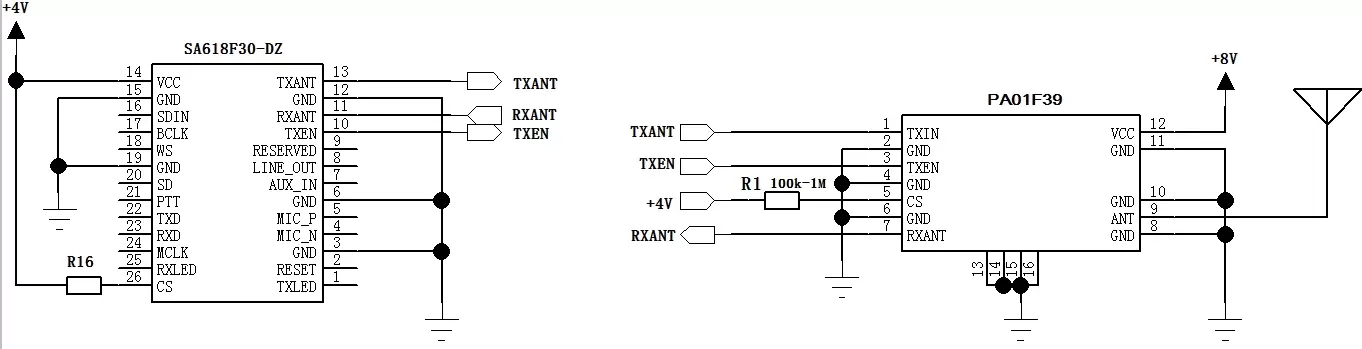

Diagrama de link de aplicação (diagrama de exemplo SA618F30-DZ)

Tabela de comparação de potência de entrada e saída (fonte de sinal: SA618F30-DZ, tensão de operação: 7,6 V)
Frequência de operação ( MHz) | Entrada de amplificador de potência potência ( dBm) | Amplificador de potência potência de saída (dBm) | Média operacional atual ( A) |
400 | 17.0 | 25,8 | 0,53 |
19,7 | 31,6 | 0,76 | |
22,6 | 36,7 | 1.11 | |
25.2 | 38,5 | 1,34 | |
27,6 | 39.1 | 1,53 | |
30.3 | 39,9 | 1,77 | |
420
| 18.2 | 31.2 | 0,73 |
21.2 | 36,4 | 1,05 | |
23,9 | 38.1 | 1,25 | |
26,4 | 39,0 | 1,39 | |
28,5 | 39,6 | 1,48 | |
30,7 | 40,0 | 1,75 | |
4 40 | 18.1 | 34,9 | 0,85 |
20,8 | 36,9 | 1,05 | |
23,6 | 39,2 | 1,27 | |
26.2 | 39,6 | 1,32 | |
28,4 | 39,9 | 1,35 | |
30.1 | 39,9 | 1,39 | |
460 | 18,5 | 32,5 | 0,71 |
22 | 36,8 | 0,98 | |
24 | 38.2 | 1.13 | |
26.2 | 38,8 | 1.22 | |
29 | 39.1 | 1.22 | |
31.1 | 39,2 | 1,30 | |
480 | 18,9 | 29,4 | 0,59 |
21,8 | 32,65 | 0,73 | |
24,7 | 35,0 | 0,88 | |
27,6 | 37,0 | 1,06 | |
30.1 | 38.1 | 1.16 | |
31,5 | 38,5 | 1,26 |
Nota: A corrente acima refere-se ao módulo operando com 1 segundo de transmissão e 0,5 segundo de recepção. Se estiver operando com transmissão de portadora única, a corrente de operação dobrará.
Tabela de comparação de tensão e potência (condições: potência de entrada 30 dBm, frequência: 440 MHz, ciclo de trabalho de 50%)
Tensão de operação (V) | Potência de saída (dBm) | Corrente de operação (A) |
8.0 | 39,5 | 1.4 |
7,5 | 38,9 | 1,36 |
7.0 | 38,3 | 1.3 |
6,5 | 37,9 | 1,24 |
6.0 | 37.2 | 1.16 |
5.5 | 36,5 | 1,07 |
5.0 | 35.2 | 0,92 |
4.5 | 34,4 | 0,77 |
4.0 | 32.1 | 0,59 |

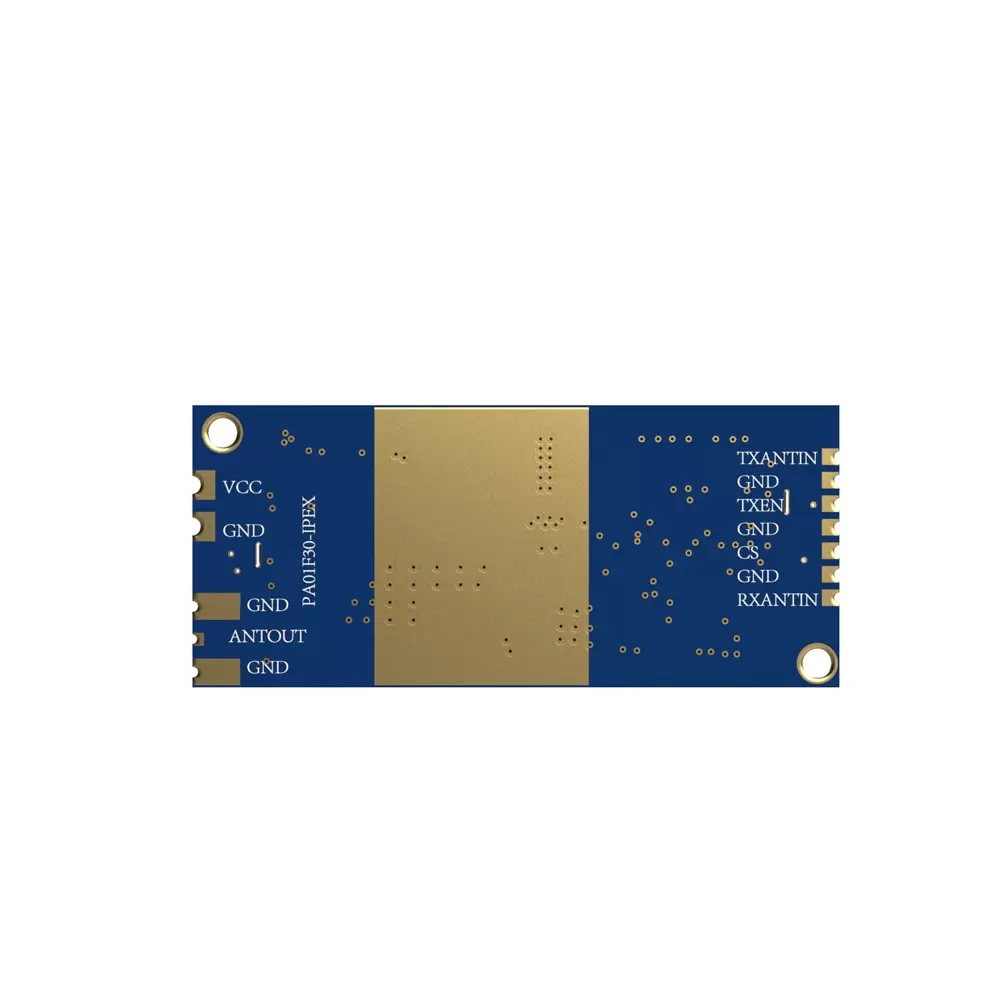

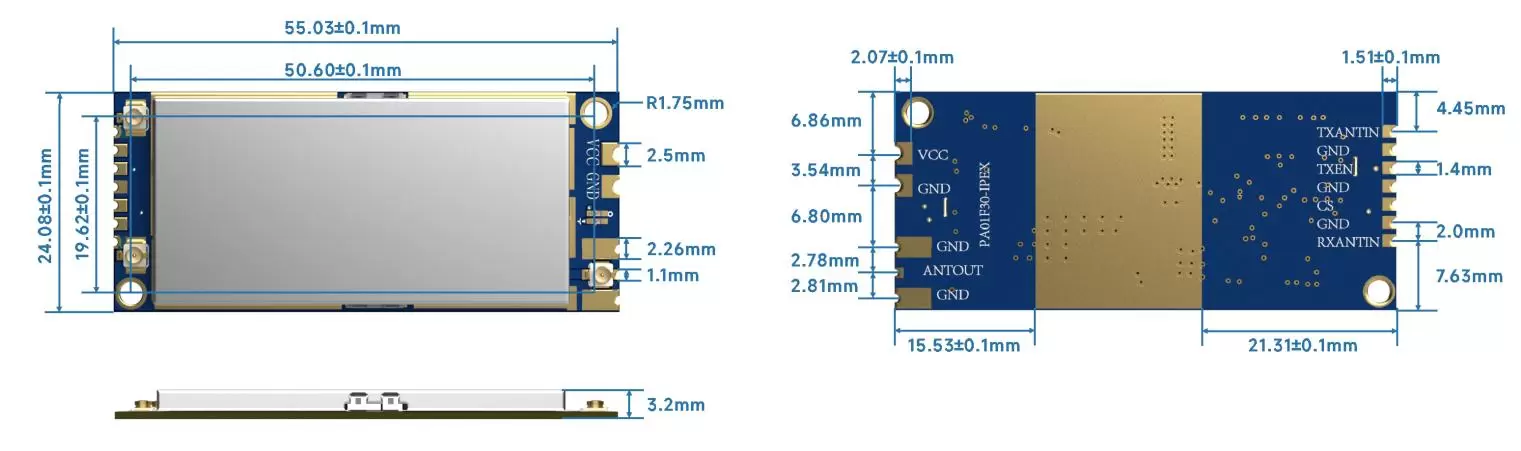

PIN NÃO | Nome do PIN | E/S | Descrição |
1 | TXANTIN | - | O pino de entrada do sinal do amplificador não deve exceder um sinal de entrada máximo de 32dBm |
2,4,6,8,10,11 | Terra | - | Conecte ao aterramento de energia |
3 | TXEN | 0-3,3 V | Pino de controle de habilitação de transmissão , nível alto para transmissão, nível baixo para recepção. (Observação: este pino também controla a tensão de porta do amplificador de potência interno. O nível alto não deve exceder 3,3 V, pois tensões mais altas podem danificar o CI do amplificador de potência interno.) |
5 | CS | 0-5v | Pino de suspensão . Este pino deve ser puxado para cima durante a operação e para baixo durante o sono. Não há pull-up interno. |
7 | RXANTOUT | - | Pino de saída do sinal do receptor ,Conecte ao circuito externo correspondente do produto do usuário. Se o usuário pretende usá-lo apenas para amplificação de potência, este pino pode permanecer desconectado. |
9 | ANTOUT | - | Pino de saída do amplificador de potência e pino de entrada do sinal do receptor |
12 | VCC | 0-8,5 V | Entrada positiva da fonte de alimentação do módulo |
