Solução de aplicação ANT + Sports Health

O protocolo ANT + é amplamente utilizado nas áreas de esportes, saúde e medicina devido ao seu baixo consumo de energia e construção de rede conveniente. O módulo de saúde esportiva ANT + foi desenvolvido para comodidade dos usuários na construção do sistema de saúde esportiva ANT +.

Este módulo é incorporado ao protocolo ANT +, que pode ser facilmente incorporado em equipamentos esportivos e de saúde para suportar a função ANT +. Este módulo pode se comunicar com equipamento ANT + padrão para facilitar aos usuários o estabelecimento de um sistema de monitoramento de saúde esportiva sem fio.

Os usuários podem enviar dados de movimento para este módulo através da porta serial. Este módulo transmite automaticamente os dados através do protocolo ANT +. Ao mesmo tempo, o módulo pode receber o sinal ANT + e transmiti-lo ao dispositivo através da porta serial. Portanto, o módulo pode ser aplicado ao lado host ou escravo do dispositivo ANT+.

Este módulo sem fio leva o microcomputador de chip único NRF51422 como núcleo. NRF51422 é um chip SOC com baixo consumo de energia, transceptor sem fio 2.4G integrado e núcleo Cortex-M0 de 32 bits. O transceptor sem fio 2.4G é responsável por enviar e receber sinais sem fio na camada física, e o núcleo M0 é responsável pelo empacotamento e análise do protocolo ANT + na camada de protocolo.

Este módulo possui características de baixo consumo de energia, tamanho pequeno, estrutura simples e uso conveniente.

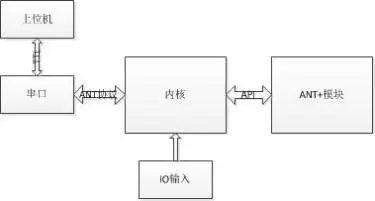

O software do módulo de saúde esportiva ANT + consiste em 3 módulos, nomeadamente módulo ANT +, módulo de porta serial e módulo de entrada IO.

Depois que o módulo é inicializado, a porta serial e a rede sem fio começam a monitorar os dados. Ao detectar que a porta serial possui entrada de dados, os dados de entrada da porta serial são enviados de acordo com o protocolo ANT +; quando um sinal sem fio é recebido, os dados válidos são analisados ​​​​do protocolo ANT + e enviados pela porta serial.

O protocolo ANT+ tem as vantagens de flexibilidade e baixo consumo de energia em muitas aplicações sem fio. Os engenheiros podem construir com mais facilidade soluções sem fio altamente flexíveis e de baixo consumo de energia para alcançar aplicações com baixa taxa de dados, como sensores sem fio.
