SK100: Módulo de switch sem fio industrial unidirecional
- A série SK100 é composta por módulos de switch sem fio remotos de nível industrial, faixa de potência de saída de 100mW a 5W para opcional. Ele fornece uma entrada de sinal unidirecional e uma interface de saída de controle unidirecional, simples, confiável e assim por diante. Os usuários também podem ser combinados com uma interface amigável de PC para configurar o canal de trabalho do módulo modificado de forma sem fio. Fazer múltiplas comunicações simultâneas não interfere umas nas outras e é fácil de usar. Com este módulo, os usuários podem facilmente substituir o ambiente com fio original pelo controle sem fio, reduzindo significativamente o custo da fiação manual.
- SK100 usa estritamente processos sem chumbo para produção e testes e atende aos padrões RoHS e Reach.
Nota: Os parâmetros abaixo baseiam-se em ambiente de teste de 25 ℃. A seguir estão os parâmetros elétricos do módulo SK100-TX:
| Parâmetro | Mínimo | Tipo. | Máx. | Unidade | Doença |
| Doença | |||||
| Tensão de trabalho | 3.3 | 5,0 | 6,5 | V | @100mW,500mW |
| 4,5 | 5,0 | 6,5 | V | @2W | |
| 9 | 12 | 18 | V | @3W | |
| 9 | 12 | 30 | V | @5W | |
| Temperatura de trabalho | -40 | 25 | +85 | ℃ | |
| Corrente Rx | |||||
| Corrente de espera | 25 | 30 | 33 | mA | |
| Corrente de transmissão | 95 | mA | @100mW | ||
| 350 | mA | @500 mW | |||
| 900 | mA | @2W | |||
| 600 | mA | @3W | |||
| 1.8 | UM | @5W | |||
Nota: Os parâmetros abaixo são baseados em fonte de alimentação de 5 V/ambiente de teste de 25 ℃. A seguir estão os parâmetros elétricos do módulo SK100-RX:
| Parâmetro | Mínimo | Tipo | Máx. | Unidade | Doença |
| Doença | |||||
| Tensão de trabalho | 4,5 | 5,0 | 6,0 | V | |
| Temperatura de trabalho | -40 | 25 | +85 | ℃ | |
| Consumo Atual | |||||
| Corrente Rx | 25 | mA | |||
| Corrente de espera | <5 | vocêA | |||
| Parâmetros de RF | |||||
| Sensibilidade | -121 | dBm | |||
| Interface | E/S, Uart |
| Canal | 1 canal, 4 canais |
| Comunicação | Mão Única |
| Distância aberta (km) | 1,5 |
Recursos do módulo de switch sem fio SK100
- A potência do SK100-TX é opcional (100mW ~ 5W)
- 40 canais para opção
- Parâmetros definidos sem fio pelo PC
- O modo de trabalho é opcional (informe quando fizer o pedido)
- Modulação GFSK
- A antena combina automaticamente e controle de interruptor bidirecional
- Sensibilidade até -121 dBm
- Temperatura de trabalho: -40 ~ +85 °C

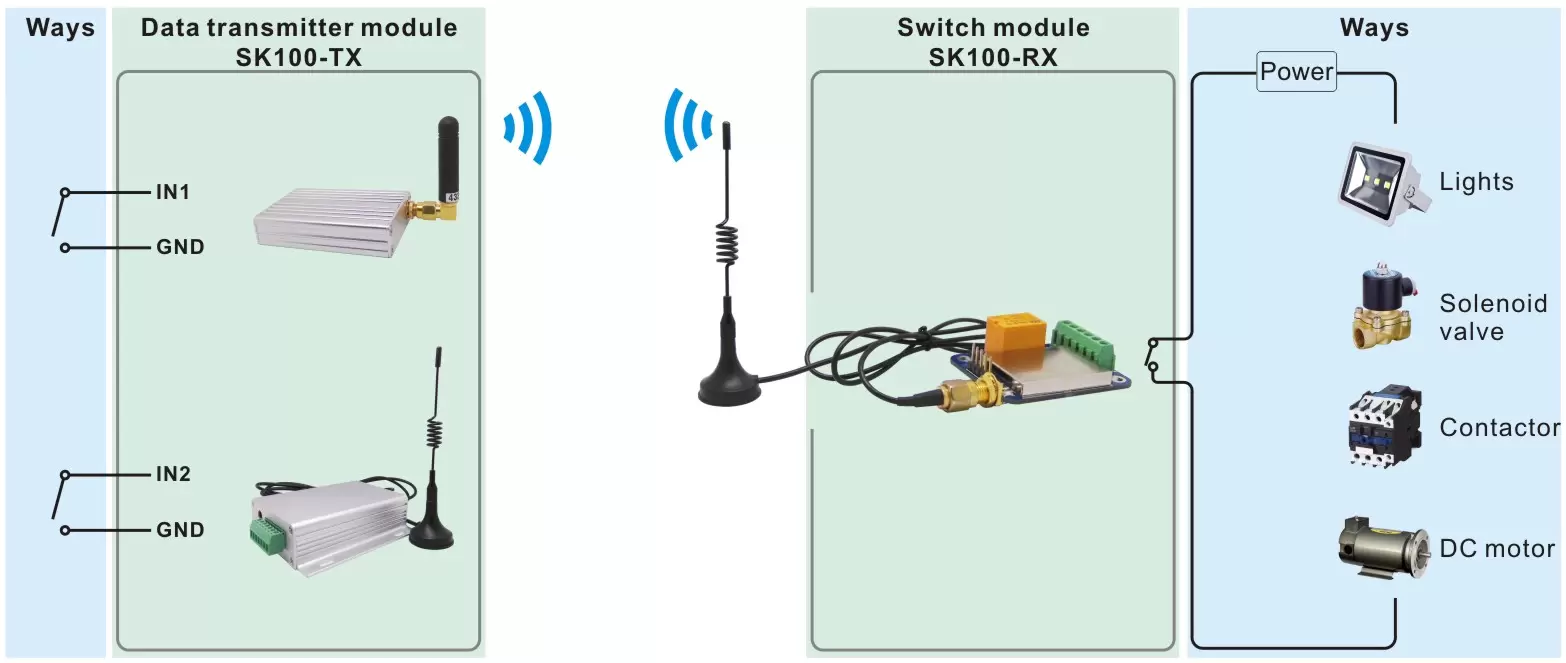

Aplicação do Módulo de Switch Sem Fio SK100
- Controle de interruptor remoto
- Sistema de segurança
- Sensoriamento remoto para automação residencial
- Telemetria remota sem fio
- Controle sem fio da bomba
- Sistema de controle de acesso

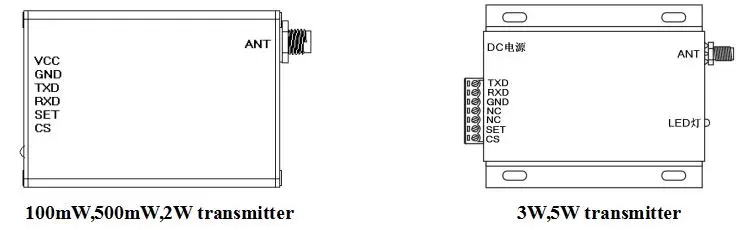

Transmissor SK100-TX:
Transmissor de 100mW, 500mW, 2W
Transmissor 3W, 5W
| NÃO. | Definição | Descrição |
| 1 | CCV | Conectado à fonte de alimentação positiva |
| 2 | GND | Conectado ao solo |
| 3 | TXD | Dados de transmissão serial/modo de configuração |
| 4 | RXD | Dados de recepção serial/modo de configuração |
| 5 | DEFINIR | Habilitação do modo de configuração (configurável em nível baixo, nível alto padrão) |
| 6 | CS | Habilitação de funcionamento do módulo (Puxe para baixo para fazer o módulo entrar no modo de suspensão, deixe aberto ou conecte alto nível para fazer o módulo entrar no modo de trabalho normal) |

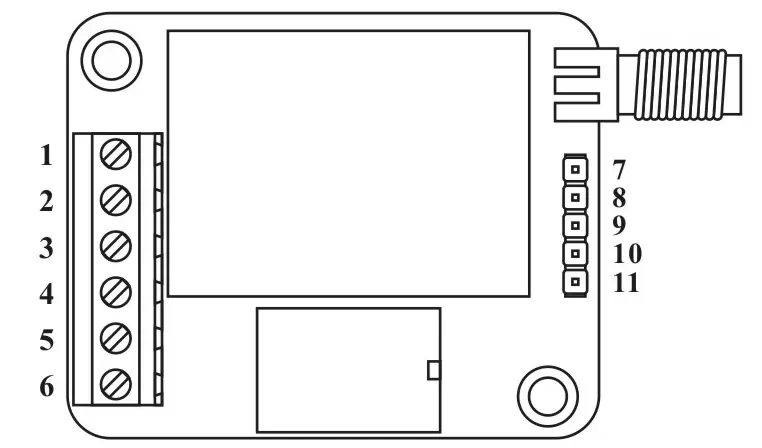

Receptor SK100-RX:
| NÃO. | Definição | Descrição |
| 1 | CCV | Poder Positivo |
| 2 | GND | Potência negativa |
| 3~4 | ABRIR | Contato do relé aberto |
| 5~6 | FECHAR | Contato do relé próximo |
| 7 | CCV | Modo de parâmetro de configuração, porta de fonte de alimentação |
| 8 | GND | |
| 9 | TXD | Modo de parâmetro de configuração, porta de comunicação serial |
| 10 | RXD | |
| 11 | DEFINIR | Pino de conjunto de parâmetros, nível baixo no modo de configuração |

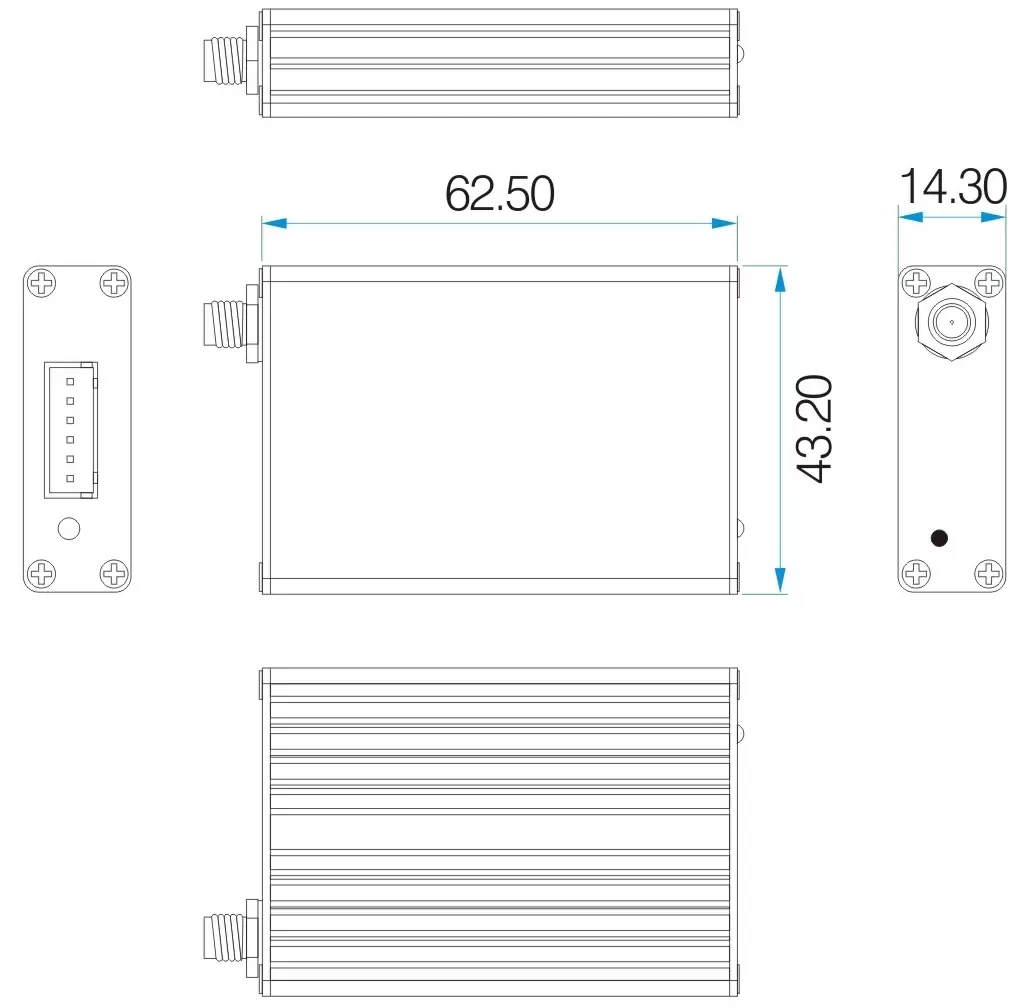

Transmissor (100mW/ 500mW/2W)

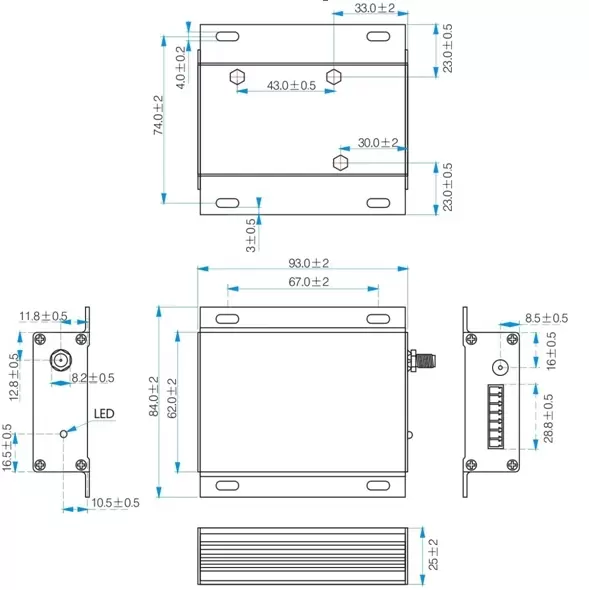

Transmissor (3W / 5W)

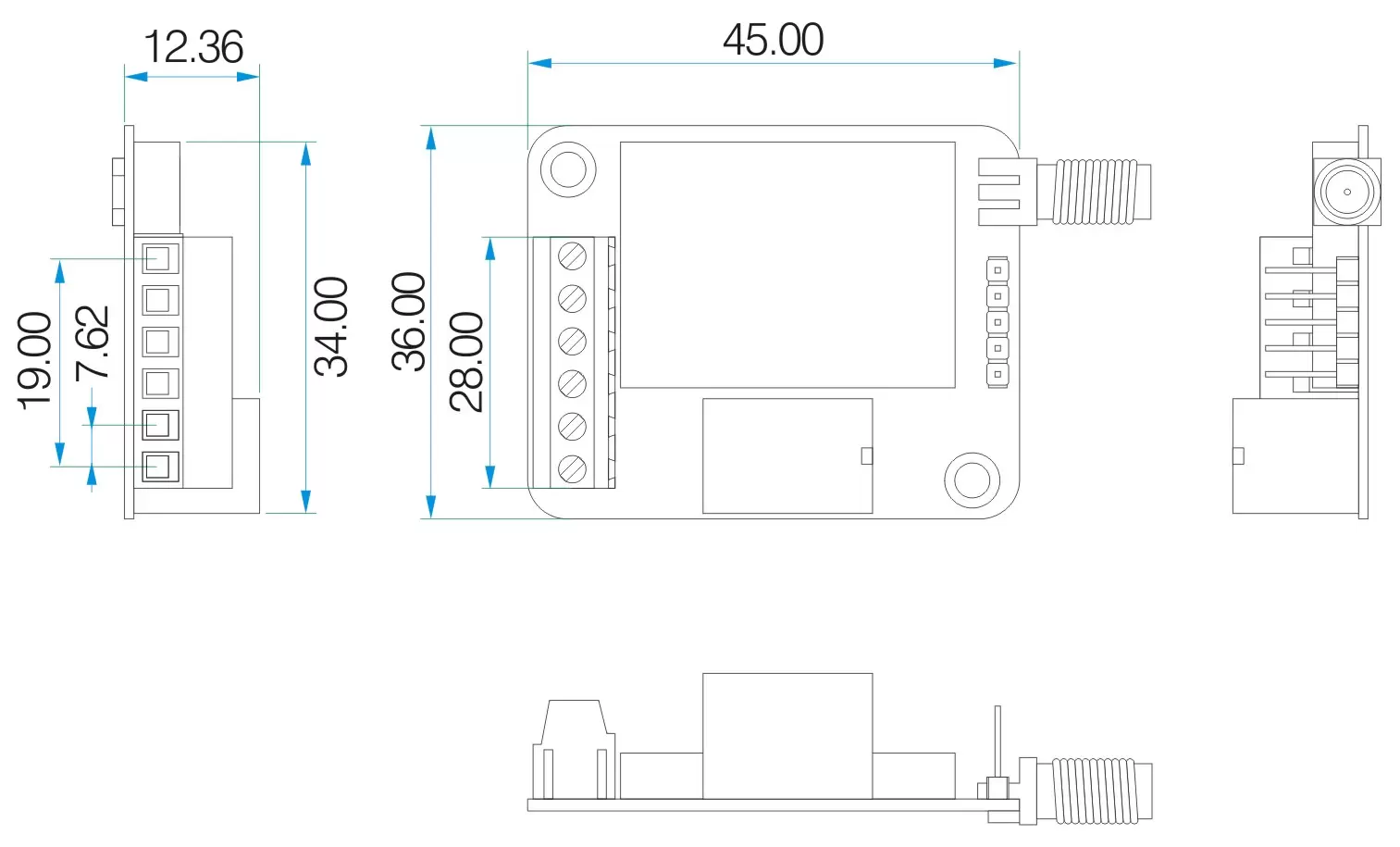

Receptor
