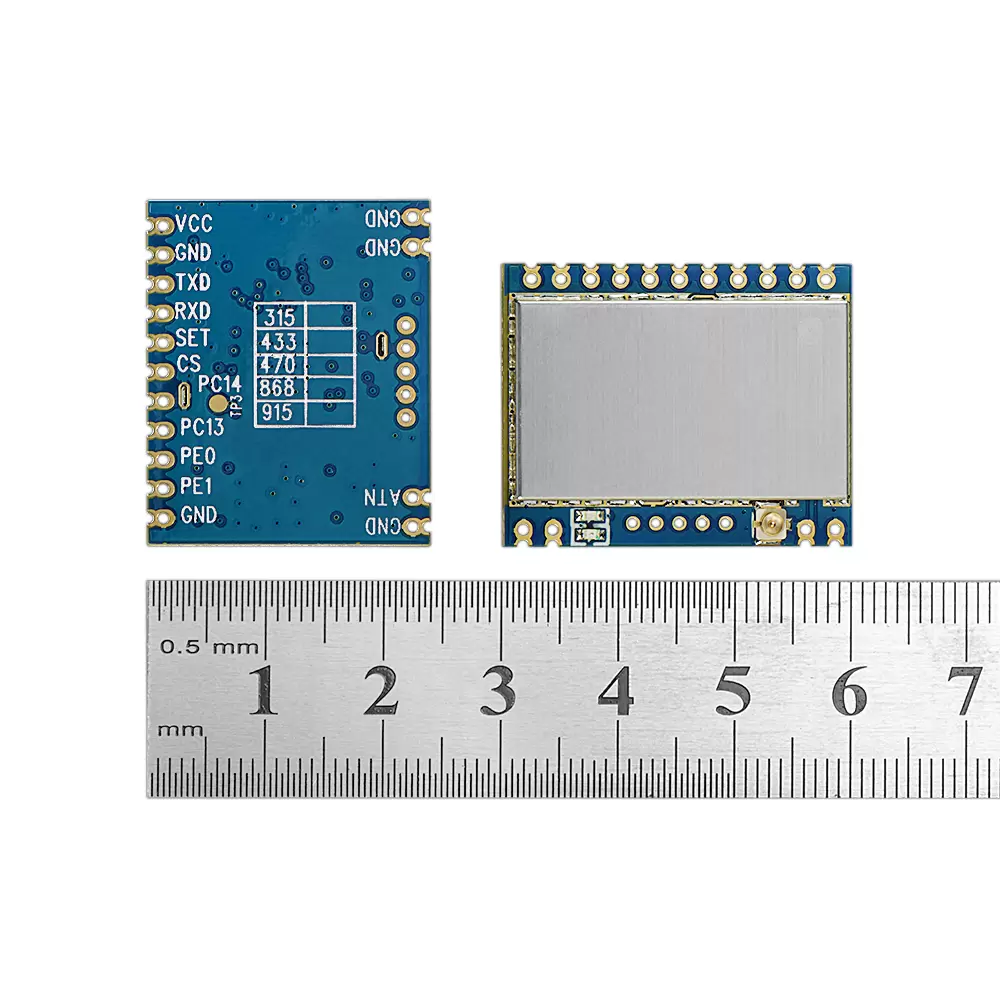

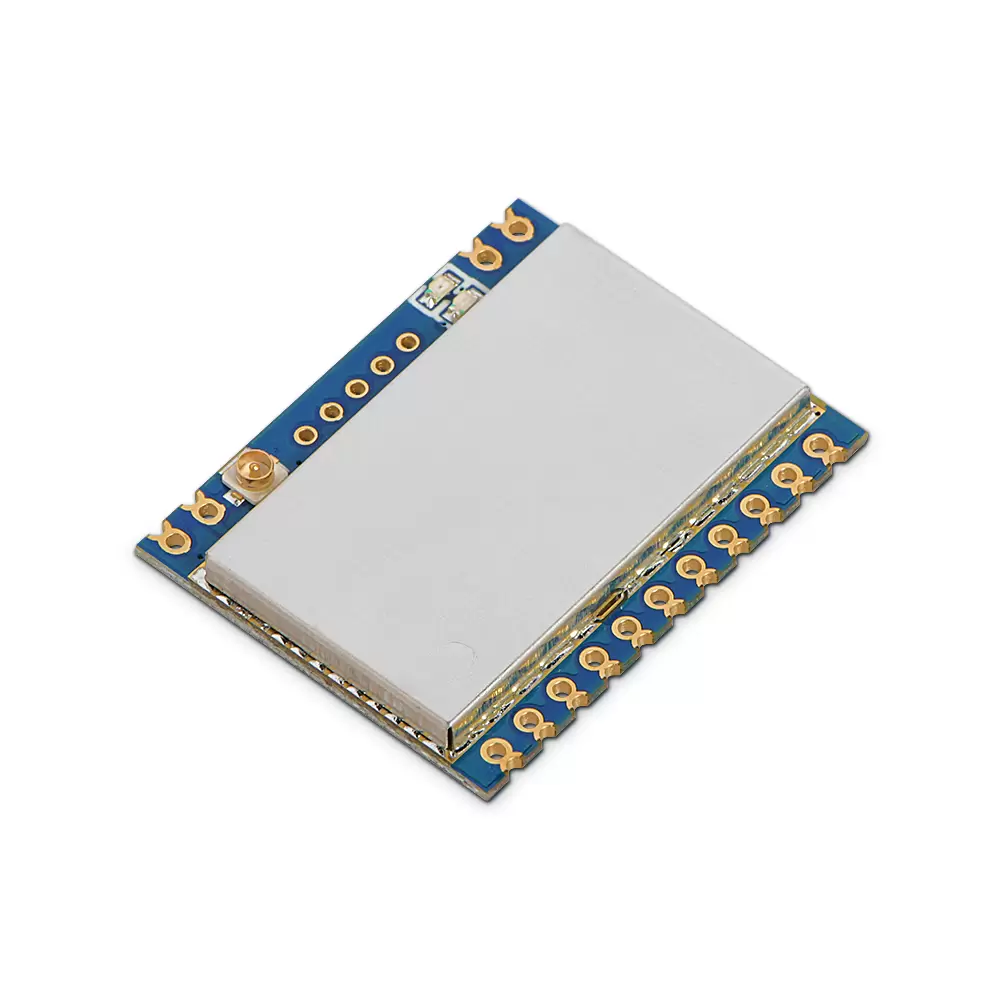

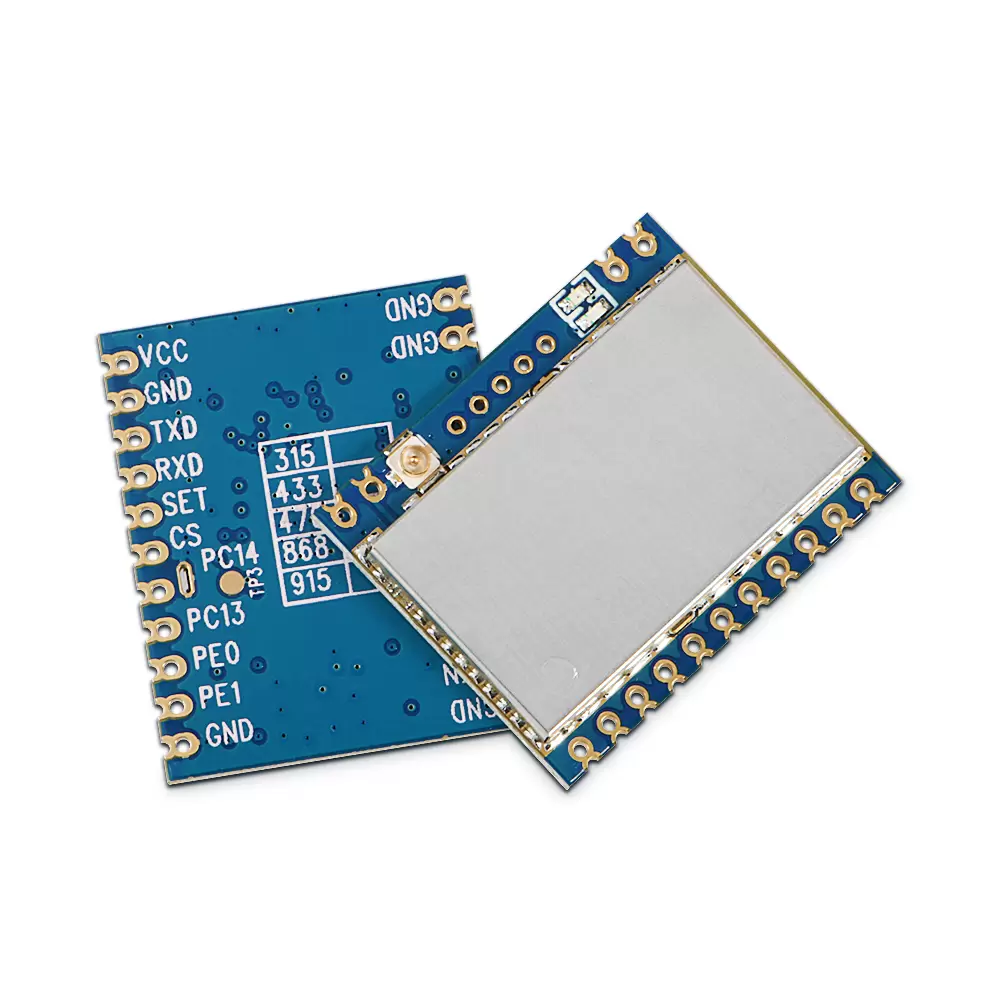

Módulo de transmissão sem fio de alta integração SV610PRO 100mW
O SV610Pro é um módulo transceptor de RF altamente integrado de classe industrial que oferece uma interface TTL padrão para integração perfeita com os dispositivos do cliente.
Ele incorpora um chip RF de banda estreita de alto desempenho da Silicon Lab, EUA.
A excepcional baixa sensibilidade do módulo e a potência de saída de 100mW garantem desempenho de comunicação superior.
Além disso, fornece vários canais de frequência e um ID de rede configurável para minimizar a interferência sem fio durante a transmissão.
Os usuários podem ler ou modificar os parâmetros internos através do software fornecido para PC ou enviando comandos seriais específicos.
O tamanho compacto e as configurações convenientes do SV610Pro tornam-no amplamente utilizado em aplicações de controle industrial.
O SV610Pro é fabricado e testado usando um processo rigoroso sem chumbo, em conformidade com os padrões RoHS e Reach.
Parâmetros | Min. | Tipo. | Máx. | Unidade | Doença |
Condição de trabalho | |||||
Faixa de tensão | 3.3 | 4 | 6 | V | |
Temperatura operacional | -40 | 25 | +85 | ℃ | |
Consumo de energia | |||||
Corrente Rx | <22 | mA | |||
Corrente de transmissão | <95 | mA | |||
Parâmetros de RF | |||||
Faixa de frequência
| 414,92 | 433,92 | 453,92 | MHz | @433 MHz |
470,92 | 490,92 | 509,92 | MHz | @490 MHz | |
849,92 | 868,92 | 888,92 | MHz | @868 MHz | |
895,92 | 914.92 | 934,92 | MHz | @915 MHz | |
Taxa de dados | 1.2 | 9.6 | 1000 | Kbps | FSK |
Potência de saída | -1 | 20 | dBm | configurável por software | |
Sensibilidade | -123 | dBm | @1,2 Kbps | ||
Características
n Distância de transmissão em área aberta de até 2.000 metros a 1,2k bps
n 433/470/868/915 MHz ( personalizável )
n 40 canais
n ID de rede de 4 bytes
n Parâmetros seriais configuráveis
n modo de modulação FSK
n Monitoramento de intensidade do sinal RSSI disponível
nInterface : TTL
n Taxa de transmissão máxima: até 1Mbps
n Correspondência automática de antena e
controle de interruptor bidirecional
n Sensibilidade: -123 dBm
n Potência máxima de saída:
100mW (+20dBm)
nTensão de trabalho: 3,3 ~ 6,0
n Temperatura de trabalho: -40 ~ +85 °C
n Peso: 2,0g
Aplicativo
Indústria Inteligente
n Sistemas de Segurança
n Comunicação de emergência contra incêndio
n Coleta de dados de sensores
n Transmissão Remota de Dados Industriais
n Inspeção da linha de energia
n Transmissão de dados da tela LED
n CLP (Controlador Lógico Programável)
Cidade Inteligente
n Rede Inteligente
n Controle de iluminação pública/paisagística
n Transmissão de dados de minas/bueiros
n Comunicação de dados em rodovias, ferrovias e túneis
n Estacionamento Inteligente
Agricultura Inteligente
n Irrigação Agrícola
nDrones
n Controle remoto de válvulas e bombas de água
Internet das coisas e outros campos
n Leitura Remota do Medidor
n Telemetria de controle remoto
n Telemetria de automação residencial
n Equipamento Médico Remoto
n Controle do Robô
n Sistemas de Controle de Acesso

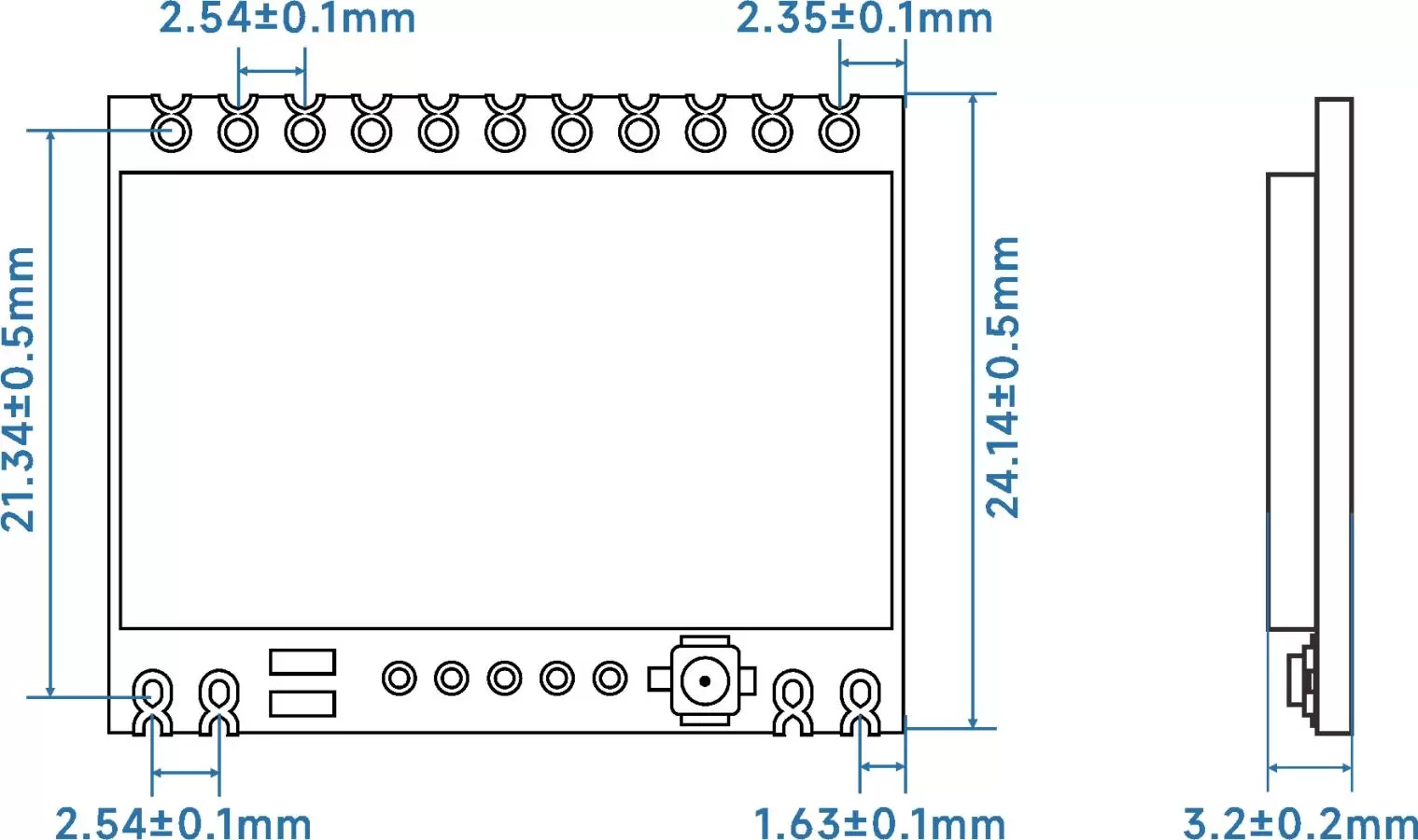

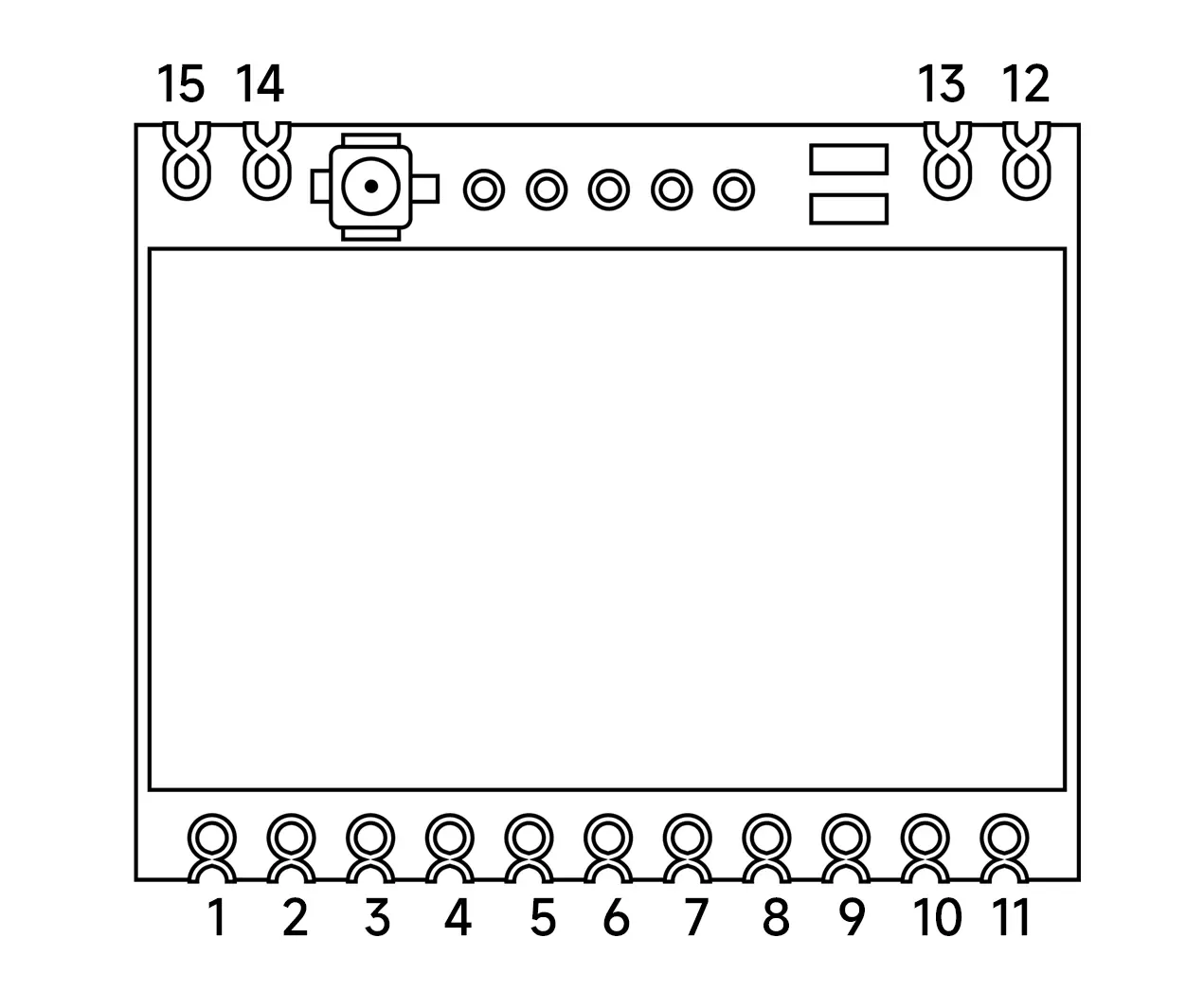

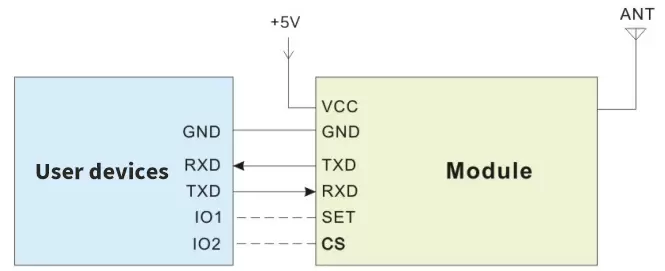

Número do PIN | Definição de alfinete | E/S | Nível | Descrição |
1,10,12,13,15 | GN GND | Conecte o pólo negativo da fonte de alimentação, fio terra | ||
2 | PE1 | E/S | 0-3,3V | Conecte-se à E/S interna do microcontrolador, funções expansíveis |
3 | PE0 | E/S | 0-3,3V | Conecte-se à E/S interna do microcontrolador, funções expansíveis |
4 | PC13 | E/S | 0-3,3V | Conecte-se à E/S interna do microcontrolador, funções expansíveis |
5 | PC14 | E/S | 0-3,3V | Conecte-se à E/S interna do microcontrolador, funções expansíveis |
6 | CS | EU | 0-3,3V | Habilitação do módulo (suspensão de baixo nível, Reservado) |
7 | DEFINIR | EU | 0-3,3V | Habilitação de parâmetro de configuração (configuração de parâmetro de habilitação de baixo nível, saída padrão de alto nível) |
8 | RXD | EU | 0-3,3V | Recepção de dados de comunicação serial |
9 | TXD | Ó | 0-3,3V | Transmissão de dados de comunicação serial |
11 | CCV | Conecte o pólo positivo da fonte de alimentação (normalmente 4V) | ||
14 | FORMIGA | Saída de sinal RF, conectada a uma antena de 50 ohms |
