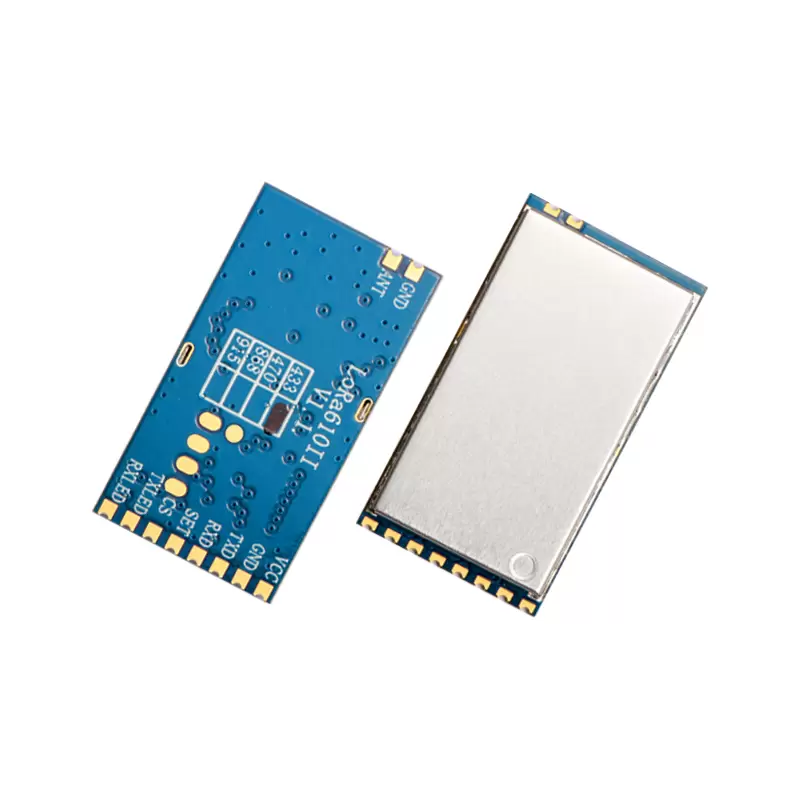

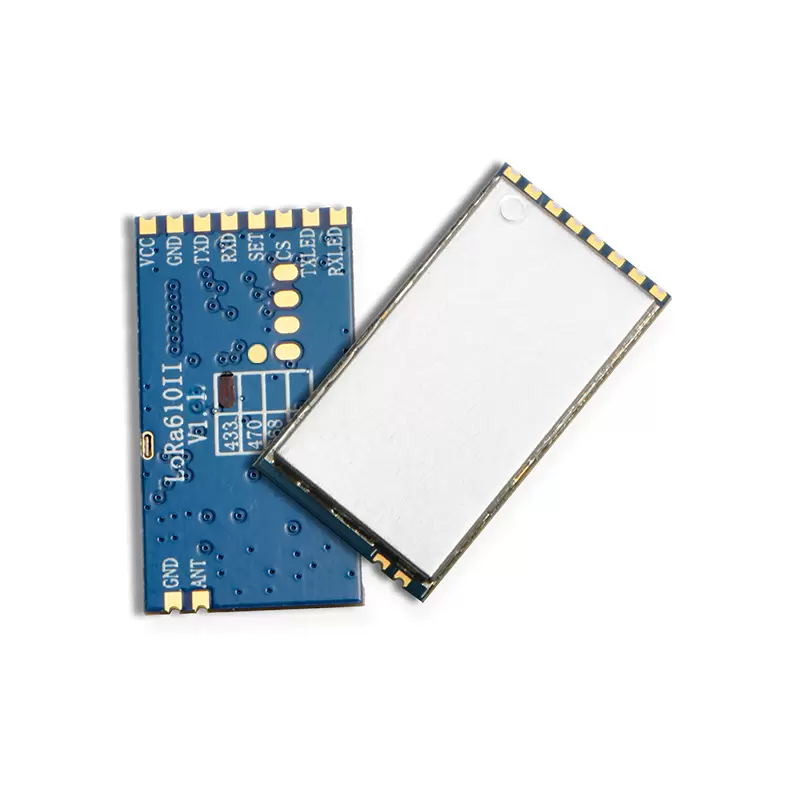

LoRa610II: Módulo LoRa de baixo consumo de energia de 160 mW com capacidade de rede mesh e proteção ESD
LoRa610II: Módulo LoRa de baixo consumo de energia de 160 mW com capacidade de rede mesh e proteção ESD
LoRa610II: Módulo LoRa de baixo consumo de energia de 160 mW com capacidade de rede mesh e proteção ESD
LoRa610II: Módulo LoRa de baixo consumo de energia de 160 mW com capacidade de rede mesh e proteção ESD
LoRa610II: Módulo LoRa de baixo consumo de energia de 160 mW com capacidade de rede mesh e proteção ESD
LoRa610II: Módulo LoRa de baixo consumo de energia de 160 mW com capacidade de rede mesh e proteção ESD
LoRa610II: Módulo LoRa de baixo consumo de energia de 160 mW com capacidade de rede mesh e proteção ESD
LoRa610II: Módulo LoRa de baixo consumo de energia de 160 mW com capacidade de rede mesh e proteção ESD
LoRa610II: Módulo LoRa de baixo consumo de energia de 160 mW com capacidade de rede mesh e proteção ESD
LoRa610II: Módulo LoRa de baixo consumo de energia de 160 mW com capacidade de rede mesh e proteção ESD
LoRa610II: Módulo LoRa de baixo consumo de energia de 160 mW com capacidade de rede mesh e proteção ESD
LoRa610II: Módulo LoRa de baixo consumo de energia de 160 mW com capacidade de rede mesh e proteção ESD
LoRa610II: Módulo LoRa de baixo consumo de energia de 160 mW com capacidade de rede mesh e proteção ESD
LoRa610II: Módulo LoRa de baixo consumo de energia de 160 mW com capacidade de rede mesh e proteção ESD

LoRa610II: Módulo LoRa de baixo consumo de energia de 160 mW com capacidade de rede mesh e proteção ESD

  • LoRa610II é um módulo Uart LoRa lançado pela NiceRF. Sua principal característica é a baixa corrente. O módulo adota o esquema de chip LLCC68 e foi projetado com base no padrão oficial Semtech. Possui circuito de auto-reinicialização anti-queda integrado para resistir a fortes sinais de interferência externa.
  • O módulo LoRa610II foi projetado para potência de saída de 160 mW e design compacto incorporado, sendo amplamente utilizado em indústrias de controle de transmissão remota sem fio.
  • O módulo LoRa610II suporta o método de criptografia de dados AES128, a função LBT (Listen Before Talk) é opcional e nó/roteamento/nó+roteamento é opcional no modo MESH.
  • Os módulos LoRa610II são rigorosamente produzidos e testados pelo processo sem chumbo, em conformidade com os padrões RoHS e REACH.
Contate-nos
DOWNLOAD



  Mín. Tipo.  Máx. Unidade Doença
Condição de trabalho
Faixa de tensão 1.8 3.3 3.7 V
Temperatura de operação -40 25 +85 °C
Consumo atual
Corrente Rx   <8   mA Nível TTL
Corrente Tx   < 110   mA
Corrente do sono   < 5   uA
Parâmetros de RF
Faixa de frequência   414,92 433,92 453,92 MHz @433MHz
470,92 490,92 509,92 MHz @490MHz
849,92 868,92 888,92 MHz @868MHz
895,92 914,92 934,92 MHz @915MHz
Taxa de dados 1312   62500 bps @LoRa
Potência de saída 1   +22 dBm Nível de software 7 ajustável
Sensibilidade   -129   dBm @1,3 Kbps
Interface TTL
Rede MALHA
Freqüência 433 MHz, 470 MHz, 868 MHz, 915 MHz
Modulação LoRa
Potência de saída 160mW

Características do módulo LLCC68 LoRa LoRa610II

  • Método de criptografia de dados AES128
  • Nenhuma zona cega sem limitação de distância - Distância de transmissão aberta de módulo único de 5 km a baixa taxa
  • Banda de frequência: 433/470/868/915 MHz para opção
  • Até 40 canais de comunicação na mesma banda de frequência
  • Parâmetros de porta serial diversificados
  • Faixa de tensão de operação: 1,8~ 3,7 V
  • Função LBT (ouvir antes de falar) opcional
  • Nó/rota/nó+rota opcional no modo MESH
  • Circuito de proteção de reinicialização de hardware integrado
  • LoRamodulação
  • Interface TTL
  • Sensibilidade até -129 dBm
  • Potência máxima de saída: 160 mW (+22dBm)
  • Faixa de temperatura de operação: -40 ~ +85 °C
  • Nível de salto no modo MESH
  • Criptografia CRC opcional



Aplicações do Módulo LLCC68 LoRa LoRa610II

  • Controle remoto
  • Leitura remota de medidores
  • Coleta de dados industriais
  • Telemetria de automação residencial
  • Comunicação de dados sem fio
  • Sistema de controle de acesso

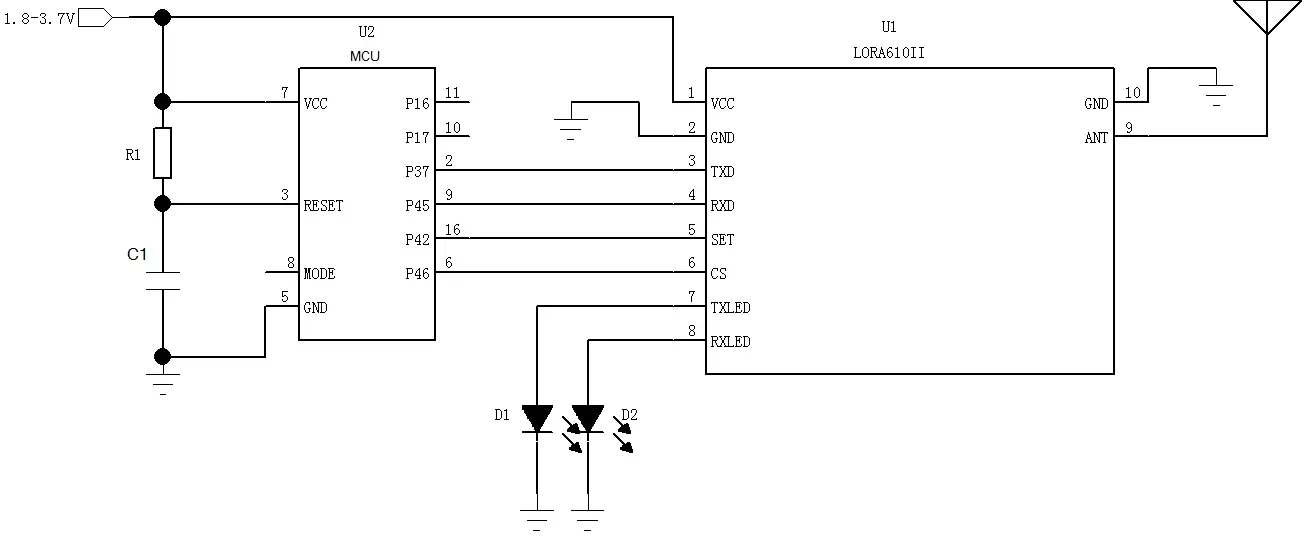

Circuito de aplicação do módulo LoRa LoRa610II

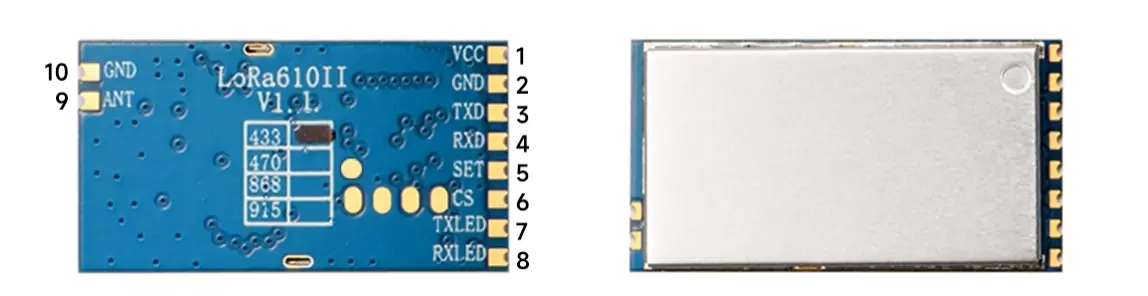

Definição de pinos do módulo LoRa LoRa610II

NÃO.ALFINETEDescrição
1VCCConecte ao pólo positivo da fonte de alimentação (externa 1,8-3,7 V)
2TerraConecte ao aterramento de energia
3TXDTransmissão de dados de comunicação serial
4RXDRecepção de dados de comunicação serial
5DEFINIRModo de configuração habilitado quando CS é puxado para alto (0: modo de configuração, 1: modo de trabalho normal)
6CS0: Modo de trabalho, 1: Modo de espera. Comunicação normal quando o CS é ajustado para nível baixo; ajuste para nível alto ou flutue para o modo de espera, corrente de espera <5uA.
7TXLEDIndicador LED, o LED piscará uma vez quando um pacote for enviado
8LED RXIndicador LED, o LED piscará uma vez quando um pacote for recebido
9FORMIGAconectar a uma antena de 50 ohms
10TerraTerra da antena

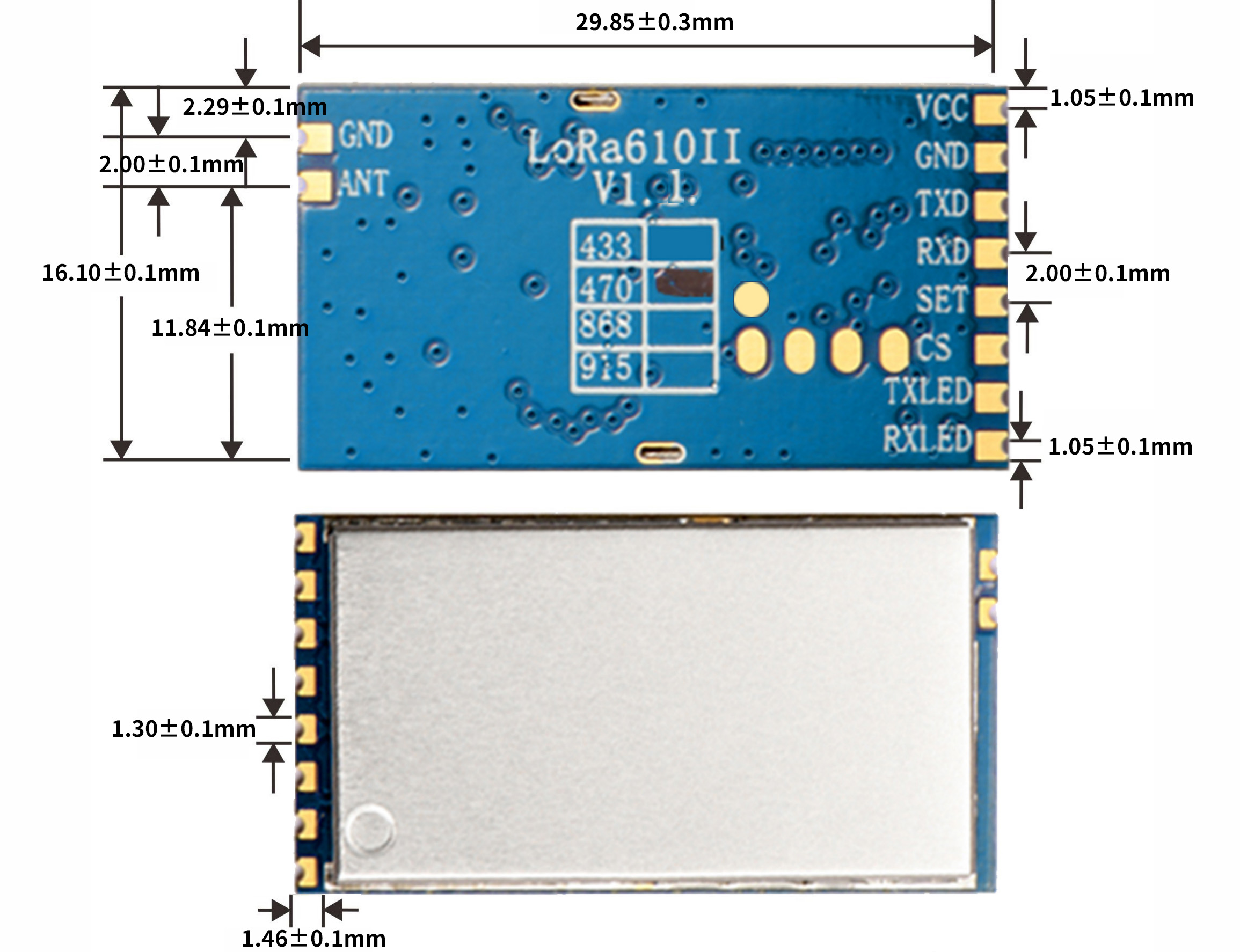

Dimensões mecânicas do módulo LoRa LoRa610II
