LoRa611II: Ampla tensão e alta taxa: Módulo Uart LoRa industrial de 160mW com proteção ESD
- LoRa611II é um módulo Uart LoRa lançado pela NiceRF. Sua largura de tensão e alta taxa são as principais características. O módulo adota o esquema de chip LLCC68 e foi projetado com base no padrão oficial da Semtech. Circuito de auto-redefinição anti-colisão de hardware integrado para resistir a fortes sinais de interferência externa.
- O módulo LoRa611II foi projetado para potência de saída de 160mW e design de tamanho pequeno incorporado, que é amplamente utilizado em indústrias de controle de transmissão remota sem fio.
- O módulo LoRa611II suporta o método de criptografia de dados AES128, a função LBT (Listen Before Talk) é opcional, a criptografia CRC é opcional e o nó/roteamento/nó+roteamento é opcional no modo MESH (nível de salto no modo MESH).
- Os módulos LoRa611II são estritamente produzidos e testados por processos sem chumbo, que atendem aos padrões RoHS e REACH.
| Parâmetros | Min. | Tipo. | Máx. | Unidade | Doença |
| Condição de trabalho | |||||
| Faixa de tensão | 3.3 | 5,0 | 5.5 | V | |
| Temperatura operacional | -40 | 25 | +85 | ℃ | |
| Consumo Atual | |||||
| Corrente Rx | <9 | mA | Nível TTL/RS232 | ||
| <13 | mA | Nível RS485 | |||
| Corrente de transmissão | <110 | mA | |||
| Corrente de sono | <220 | vocêA | Nível TTL/RS232 | ||
| Parâmetros de RF | |||||
| Faixa de frequência | 414,92 | 433,92 | 453,92 | MHz | @433 MHz |
| 470,92 | 490,92 | 509,92 | MHz | @490 MHz | |
| 849,92 | 868,92 | 888,92 | MHz | @868 MHz | |
| 895,92 | 914.92 | 934,92 | MHz | @915 MHz | |
| Taxa de dados | 1312 | 62.500 | bps | @LoRa | |
| Potência de saída | 1 | +22 | dBm | Nível de software 7 ajustável | |
| Sensibilidade | -129 | dBm | @1,3 Kbps | ||
Observação: Se você precisar de menor consumo de energia durante o sono, entre em contato conosco para enviar a versão “corrente de sono = 5uA” ou “corrente de sono = 15uA”.
| Interface | TTL,RS232,RS485 |
| Rede | MALHA |
| Freqüência | 433 MHz, 470 MHz, 868 MHz, 915 MHz |
| Modulação | LoRa |
| Potência de saída | 160mW |
Características do Módulo LoRa LLCC68 LoRa611II
- Método de criptografia de dados AES128
- Sem zona cega sem limitação de distância
- Distância de transmissão aberta de módulo único de 5 km @ taxa baixa
- Banda de frequência: 433/470/868/915 MHz para opção
- Até 40 canais de comunicação na mesma banda de frequência
- Parâmetros diversificados de porta serial
- Faixa de tensão operacional: 3,3 ~ 5,5 V
- Função LBT (ouvir antes de falar) opcional
- Nó/rota/nó+rota opcional no modo MESH (nível de salto no modo MESH)
- Circuito de proteção de reinicialização de hardware integrado
- Modulação LoRa
Interface TTL/RS232/RS485
- Sensibilidade de até -129 dBm a 1,3 Kbps
- Potência máxima de saída: 160 mW (+22 dBm)
- CRC opcional
- Faixa de temperatura operacional: -40 ~ +85 °C
Aplicações do Módulo LoRa LLCC68 LoRa611II
- Controle remoto
- Leitura remota de medidores
- Coleta de dados industriais
- Telemetria de automação residencial
- Comunicação de dados sem fio
- Sistema de controle de acesso

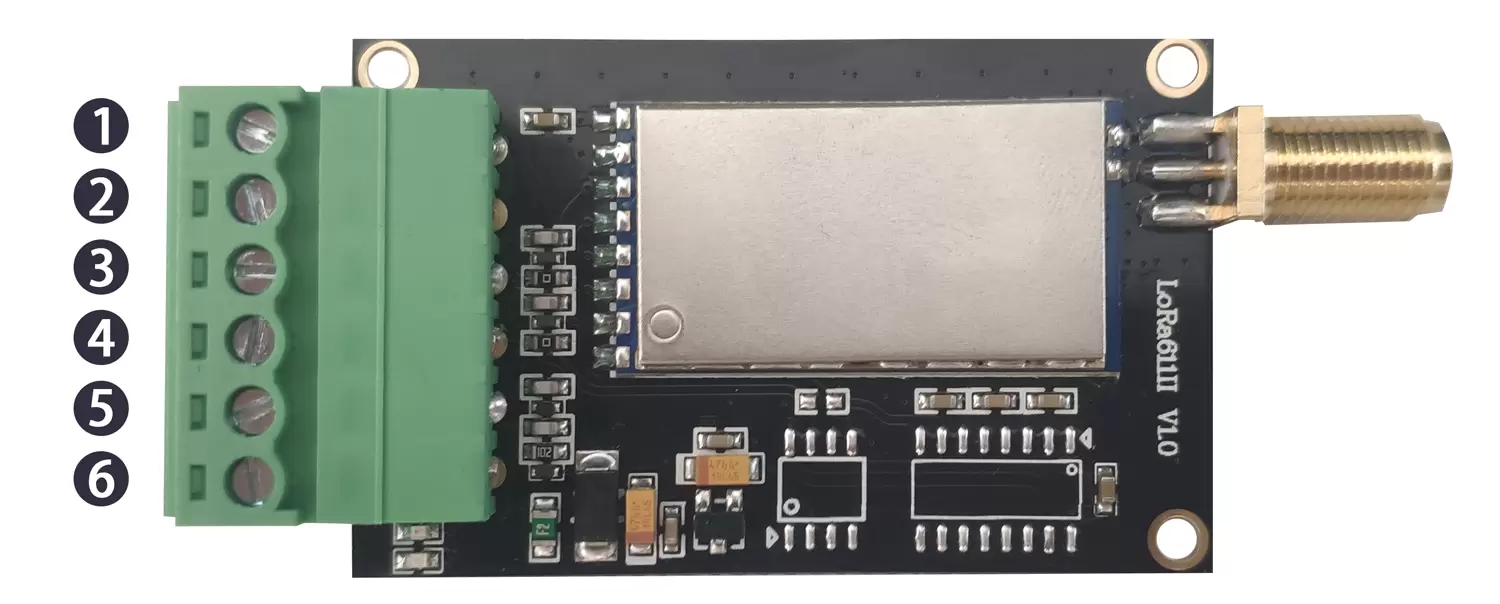

| NÃO. | ALFINETE | Descrição |
| 1 | CCV | Conecte ao pólo positivo da fonte de alimentação (3,3-5,5V externo) |
| 2 | GND | Conecte ao aterramento de energia |
| 3 | TXD/A+ | Transmissão de dados de comunicação serial |
| 4 | RXD/B- | Recepção de dados de comunicação serial |
| 5 | DEFINIR | Baixo = modo de configuração, alto = modo de trabalho normal. |
| 6 | CS | Deixe aberto quando interface RS485, Alto: modo de trabalho, L = modo de suspensão (para TTL ou RS232). |
