LORA611DZ: Modem UART LoRa transparente de 100 mW para terminais de nível industrial em rede mesh com proteção ESD
LORA611DZ: Modem UART LoRa transparente de 100 mW para terminais de nível industrial em rede mesh com proteção ESD
LORA611DZ: Modem UART LoRa transparente de 100 mW para terminais de nível industrial em rede mesh com proteção ESD
LORA611DZ: Modem UART LoRa transparente de 100 mW para terminais de nível industrial em rede mesh com proteção ESD
LORA611DZ: Modem UART LoRa transparente de 100 mW para terminais de nível industrial em rede mesh com proteção ESD
LORA611DZ: Modem UART LoRa transparente de 100 mW para terminais de nível industrial em rede mesh com proteção ESD
LORA611DZ: Modem UART LoRa transparente de 100 mW para terminais de nível industrial em rede mesh com proteção ESD
LORA611DZ: Modem UART LoRa transparente de 100 mW para terminais de nível industrial em rede mesh com proteção ESD
LORA611DZ: Modem UART LoRa transparente de 100 mW para terminais de nível industrial em rede mesh com proteção ESD
LORA611DZ: Modem UART LoRa transparente de 100 mW para terminais de nível industrial em rede mesh com proteção ESD
LORA611DZ: Modem UART LoRa transparente de 100 mW para terminais de nível industrial em rede mesh com proteção ESD
LORA611DZ: Modem UART LoRa transparente de 100 mW para terminais de nível industrial em rede mesh com proteção ESD
LORA611DZ: Modem UART LoRa transparente de 100 mW para terminais de nível industrial em rede mesh com proteção ESD
LORA611DZ: Modem UART LoRa transparente de 100 mW para terminais de nível industrial em rede mesh com proteção ESD
LORA611DZ: Modem UART LoRa transparente de 100 mW para terminais de nível industrial em rede mesh com proteção ESD
LORA611DZ: Modem UART LoRa transparente de 100 mW para terminais de nível industrial em rede mesh com proteção ESD
LORA611DZ: Modem UART LoRa transparente de 100 mW para terminais de nível industrial em rede mesh com proteção ESD
LORA611DZ: Modem UART LoRa transparente de 100 mW para terminais de nível industrial em rede mesh com proteção ESD

LORA611DZ: Modem UART LoRa transparente de 100 mW para terminais de nível industrial em rede mesh com proteção ESD

  • O modem Uart LoRa LoRa611DZ foi projetado para uma potência de saída de 100 mW e está disponível nos níveis TTL/RS232/RS485. É amplamente utilizado em controle de transmissão remota sem fio.
  • O LoRa611DZ utiliza estritamente um processo sem chumbo para produção e testes, e atende aos padrões RoHS e Reach.
  • Observação: a série LoRa Pro pode ser configurada para ser compatível com nossos módulos Uart LoRa anteriores.
  • Recursos de hardware:
  • 1. Interface opcional: TTL, RS232, RS485.
  • 2. Circuito de reinicialização automática anti-colisão de hardware integrado para resistir a fortes sinais de interferência externa.
  • 3. Circuito de proteção contra sobrecorrente, sobretensão e conexão reversa.
  • Recursos do software:
  • 1. Criptografia de dados AES128.
  • 2. LBT (Ouça antes de falar).
  • 3. Nó/rota/nó+rota opcional no modo MESH.
Contate-nos
DOWNLOAD
Parâmetros Mín. Tipo.  Máx. Unidade Doença
Condição de trabalho
Faixa de tensão 3.3 5.0 6,5 V
Temperatura de operação -40 25 +85 °C
Consumo atual
Corrente Rx   <15   mA Nível TTL
Corrente Tx   < 130   mA
Corrente do sono   < 200   uA
Parâmetros de RF
Faixa de frequência   414,92 433,92 453,92 MHz @433MHz
470,92 490,92 509,92 MHz @470MHz
849,92 868,92 888,92 MHz @868MHz
895,92 914,92 934,92 MHz @915MHz
Taxa de dados 91 656 17353 bps @LoRa
Potência de saída 4 20 +20 dBm Nível de software 7 ajustável
Sensibilidade   -139   dBm @91bps
Interface TTL, RS232, RS485
Rede MALHA
Freqüência 433 MHz, 470 MHz, 868 MHz, 915 MHz
Modulação LoRa
Potência de saída 100mW

Características do modem LoRa LoRa611DZ

  • Distância de transmissão em área aberta de até 5000 metros a 91 bps
  • Banda de frequência: 433/470/868/915 MHz para opção
  • Criptografia de dados AES128
  • Modo de trabalho MESH e Node
  • 40 canais
  • Modulação LoRa
  • Interface: TTL/RS232/RS485
  • Sensibilidade: -139 dBm
  • Potência máxima de saída: 100mW（+20dBm）
  • Tensão de trabalho: 3,3 ~ 6,5 V
  • Temperatura de trabalho: -40 ~ +85 °C

Aplicações do Modem LoRa LoRa611DZ

  • Controle remoto
  • Leitura remota de medidores
  • Coleta de dados industriais
  • Telemetria de automação residencial
  • Comunicação de dados sem fio
  • Sistema de controle de acesso

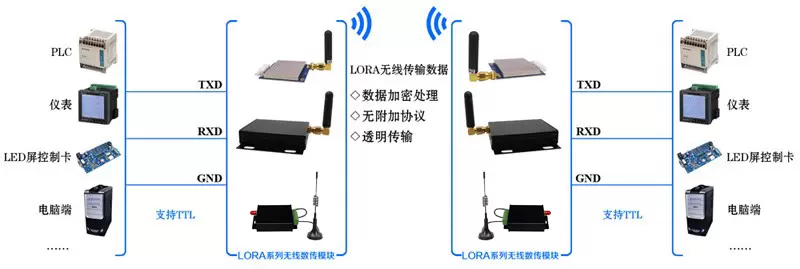

Circuito de aplicação do módulo sem fio LORA611DZ.

Circuito de aplicação do módulo sem fio LORA611DZ.



Definição de pinos do módulo sem fio LORA611DZ

PIN nº.DefiniçãoDescrição
1VCCConectado à fonte de alimentação positiva (típico 12 V)
2TerraConectado ao solo
3TXD/ATransmissão de dados de comunicação serial
4RXD/BRecepção de dados de comunicação serial
5DEFINIRHabilitar parâmetro de configuração (configuração de parâmetro de habilitação de baixo nível, saída de alto nível padrão)
  6CSHabilitar módulo (suspensão de baixo nível, saída de alto nível padrão)

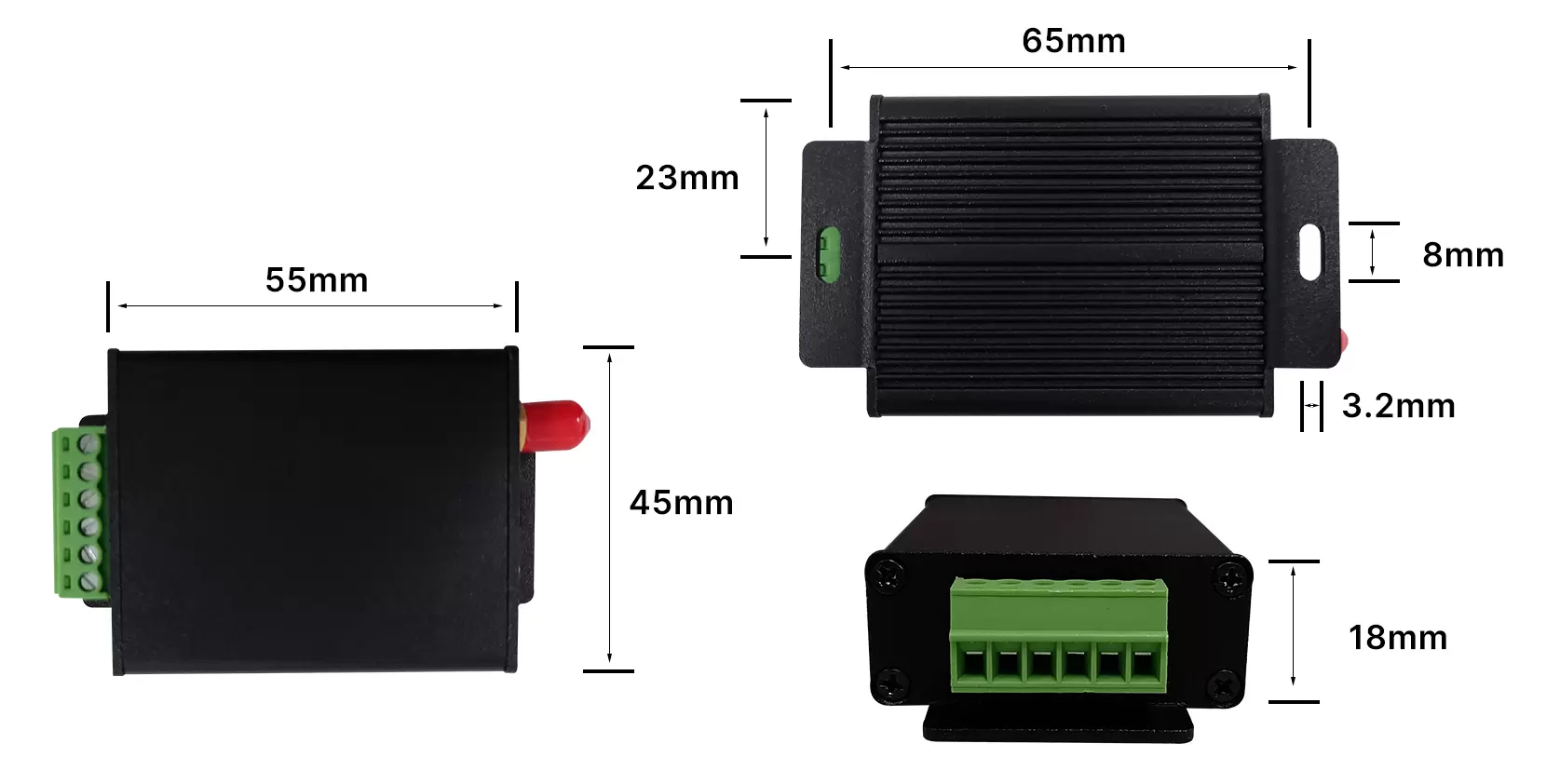

Dimensões mecânicas do módulo sem fio LORA611DZ.
