LoRaP30Pro: Modem RF de transmissão digital de porta serial de 30 W 433 MHz
- LoRaP30Pro é um modem RF projetado para potência de saída de 30 W e está disponível nos níveis TTL/RS232/RS485. É amplamente utilizado no controle de transmissão remota sem fio.
- As vantagens desta estação de rádio digital são ampla tensão de 9 a 30 V, distância ultralonga, antenas duplas e aparência sofisticada.
- Possui circuito de auto-redefinição anti-colisão de hardware integrado para resistir a fortes sinais de interferência externa. Circuito de proteção de conexão reversa de sobrecorrente e sobretensão integrado.
- LoRaP30Pro usa estritamente processos sem chumbo para produção e testes e atende aos padrões RoHS e Reach.
| Parâmetros | Min. | Tipo. | Máx. | Unidade | Doença |
| Condição de trabalho | |||||
| Faixa de tensão | 12 | 24 | 30 | V | |
| Temperatura operacional | -40 | 25 | +85 | ℃ | |
| Consumo Atual | |||||
| Corrente Rx | <23 | mA | @24V | ||
| Corrente de transmissão | <4 | UM | @ 45dBm, 24V | ||
| Parâmetros de RF | |||||
| Faixa de frequência | 414,92 | 433,92 | 453,92 | MHz | @433 MHz |
| Taxa de dados | 91 | 656 | 17353 | bps | @LoRa |
| Potência de saída | 30 | / | +45 | dBm | |
| Sensibilidade | -139 | dBm | @91bps | ||
| Interface | TTL,RS232,RS485 |
| Rede | MALHA |
| Freqüência | 433 MHz |
| Modulação | LoRa |
| Potência de saída | 30W |
Recursos do modem RF LoRaP30Pro
- Criptografia de dados AES128
- Sem zona cega e limitação de distância
- Recursos do LBT (Ouça antes de falar)
- Parâmetros diversificados de porta serial
- Faixa de tensão operacional: 12 ~ 30V
- Nível de salto no modo MESH
- Criptografia CRC opcional
- Até 40 canais de comunicação na mesma banda de frequência
- Modo LoRamodulation, modo de rede auto-organizado MESH
- Circuito de proteção de reinicialização de hardware integrado
- Nível TTL/RS232/RS485
- Sensibilidade até -139 dBm
- Potência máxima de saída>30W（+45dBm）
- Temperatura de trabalho:-40 ~ +85 °C
Aplicações do Modem RF LoRaP30Pro
- Controle remoto
- Leitura remota de medidores
- Coleta de dados industriais
- Telemetria de automação residencial
- Comunicação de dados sem fio
- Sistema de controle de acesso

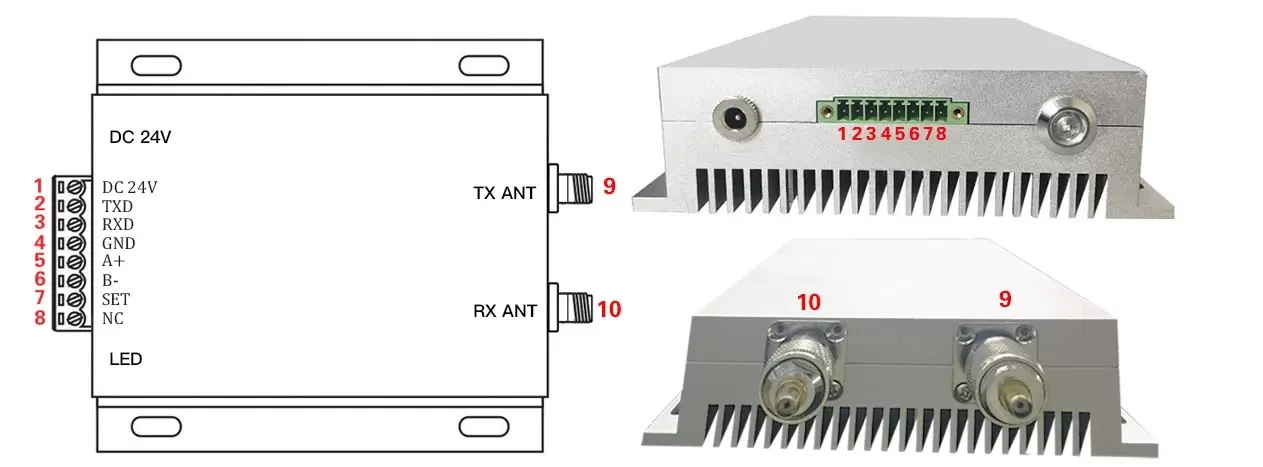

| Pino nº. | Definição | Descrição |
| 1 | CCV | Conectado à fonte de alimentação positiva (típico 24V) |
| 2 | TXD | Pino de recebimento de dados seriais do produto (@ interface é de nível TTL/RS232) |
| 3 | RXD | Pino de recebimento de dados seriais do produto (@ interface é de nível TTL/RS232) |
| 4 | GND | Conectado ao solo |
| 5 | UM+ | Interface 485 A+ do dispositivo conectado (@ interface do módulo é de nível 485) |
| 6 | B- | Interface 485 B- do dispositivo conectado (@interface do módulo é de nível 485) |
| 7 | DEFINIR | Habilitação do parâmetro de configuração (definido como baixo para habilitar a configuração do parâmetro, saída padrão de alto nível) |
| 8 | CS | Habilitação do módulo (baixo sono, saída alta padrão) |
| 9 | Formiga TX | Interface de antena transmissora |
| 10 | Formiga RX | Interface de antena receptora |
