SV611: Módulo RF UART industrial de 100 mW com proteção anti-interferência e ESD

O SV611 é um módulo RF de classe industrial e altamente integrado. O TTL/232/485 pode ser escolhido, correspondendo ao SV611-TTL/SV611-232/SV611-485. O SV611 possui boa sensibilidade e potência de saída de 100 mW para alcançar longo alcance de RF e comunicação RF confiável. Para evitar interferências, o SV611 oferece 40 canais de frequência e ID de rede configurável. O SV611 é flexível e fácil de usar, com diversos parâmetros, como frequência, taxa de dados, potência de saída, ID de rede e ID de nó. Os usuários podem configurar os parâmetros através do PC ou do próprio dispositivo do cliente.
O SV611 utiliza rigorosamente um processo sem chumbo para produção e testes, e atende aos padrões RoHS e Reach.

Contate-nos

DOWNLOAD

Observação:

LDO de 3,3 V de alta qualidade integrado, e o pino CS/SET é uma interface de 3,3 V. TXD/RXD também é de 3,3 V para SV611-TTL.
Você pode entrar em contato com a NiceRF para personalizar a versão com modo de espera se precisar de baixo consumo de energia (a versão padrão de fábrica deste módulo não suporta o modo de espera).

Parâmetros	Mín.	Tipo.	Máx.	Unidade	Doença
Condição de trabalho
Faixa de tensão	3.3	5.0	7.0	V
Temperatura de operação	-40	25	+85	°C
Consumo atual
Corrente Rx		25		mA	Nível TTL
		34		mA	Nível 485
		32,7		mA	Nível 232
Corrente Tx		95		mA	@20dBm
Corrente do sono		＜5		uA	@ Versão personalizada de baixo consumo de energia
Parâmetros de RF
Faixa de frequência	414,92	433,92	453,92	MHz	@433MHz
	470,92	489,92	509,92	MHz	@470MHz
	849,92	868,92	888,92	MHz	@868MHz
	895,92	914,92	934,92	MHz	@915MHz
Taxa de dados	1.2	9.6	115,2	Kbps	GFSK
Potência de saída	-1	+20	+20	dBm
Sensibilidade		-121		dBm	@1,2 kbps

Características do módulo RF SV611

Watchdog de software integrado
Circuito de reinicialização automática anti-colisão de hardware integrado para resistir a fortes sinais de interferência externa
433/470/868/915 MHz (personalizável 240-930 MHz)
Classe industrial
40 canais
4 bytes de ID de rede e 2 bytes de ID de nó
Taxa de dados da série: 1200 ~ 115200 bps
Taxa de dados aéreos: 1200 ~ 115200 bps
Modulação GFSK
RSSI
Interface: TTL/RS232/RS485
Correspondência automática de antena
Bidirecional e Half duplex
Sensibilidade: -121 dBm
Potência máxima de saída: 100 mW (+20 dBm)
Tensão de trabalho: 3,3~7,0 V
Temperatura de trabalho: -40 ~ +85 °C
Peso: 10g
Parâmetros salvos automaticamente

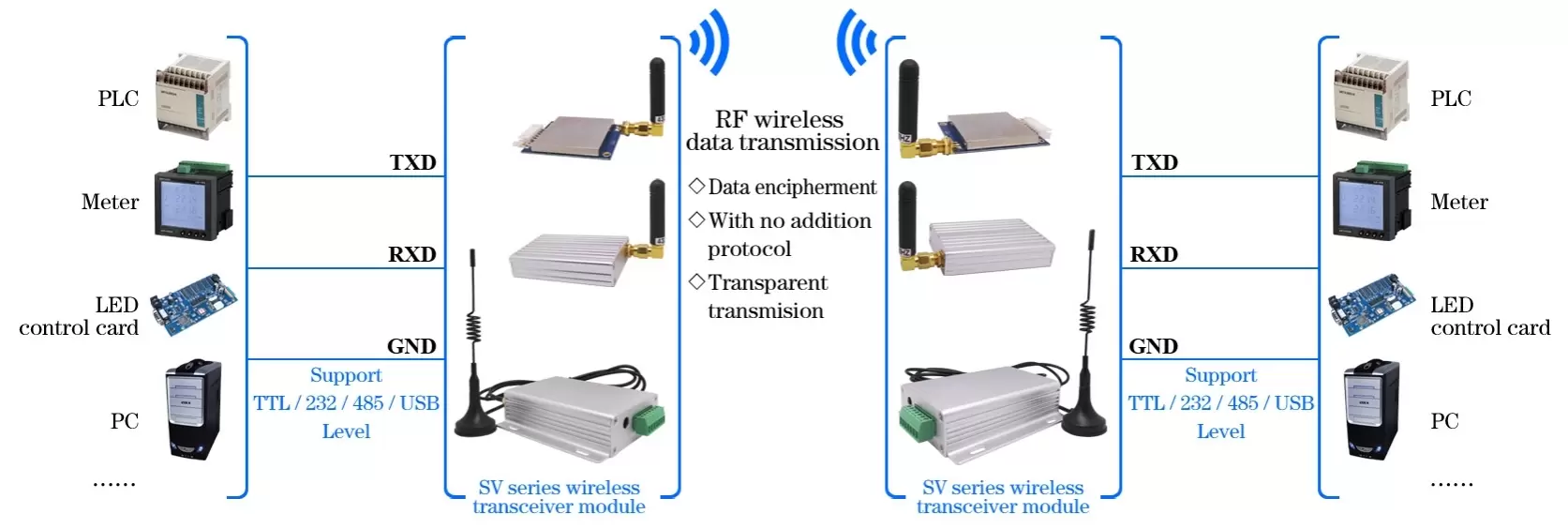

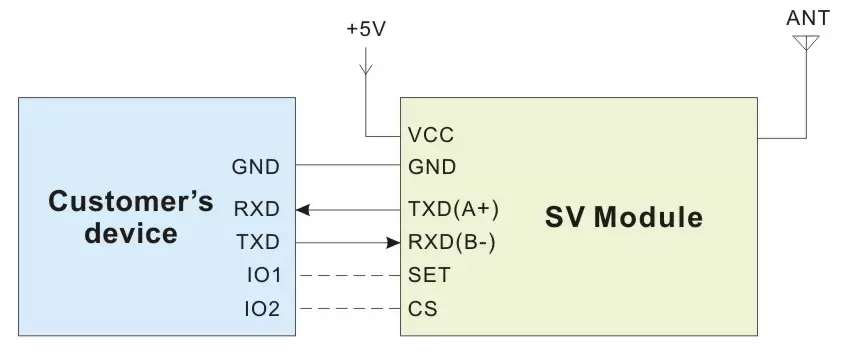

Circuito de aplicação do módulo RF Uart SV611

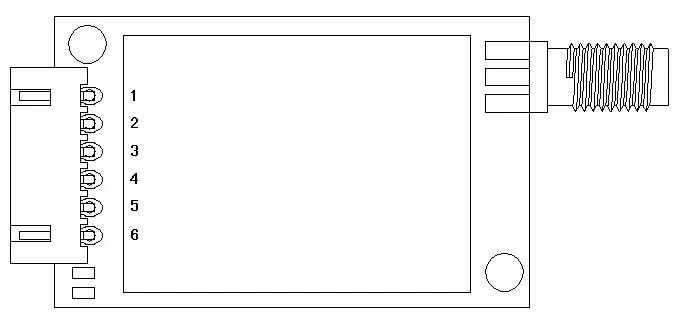

Definição de pinos do módulo RF Uart SV611

PIN nº.	Definição	Descrição
1	VCC	Conectado à fonte de alimentação positiva (típico 5 V)
2	Terra	Conectado ao solo
3	TXD	TXD do módulo e conectar ao RXD externo
4	RXD	RXD do módulo e conectar ao TXD externo
5	DEFINIR	Habilitar modo de configuração (baixo para entrar no modo de configuração, deixe aberto ou conecte nível alto para sair do modo de configuração). Válido quando o pino CS está alto ou é deixado aberto.
6	CS/NC	Para a versão padrão do módulo, este pino precisa ser deixado flutuante (o módulo tem um circuito de auto-reinicialização anti-colisão integrado). Observação: os clientes podem personalizar a versão de hibernação do programa (sem função de auto-reinicialização), hibernação de baixo nível, corrente menor que 5uA, saída de alto nível padrão.

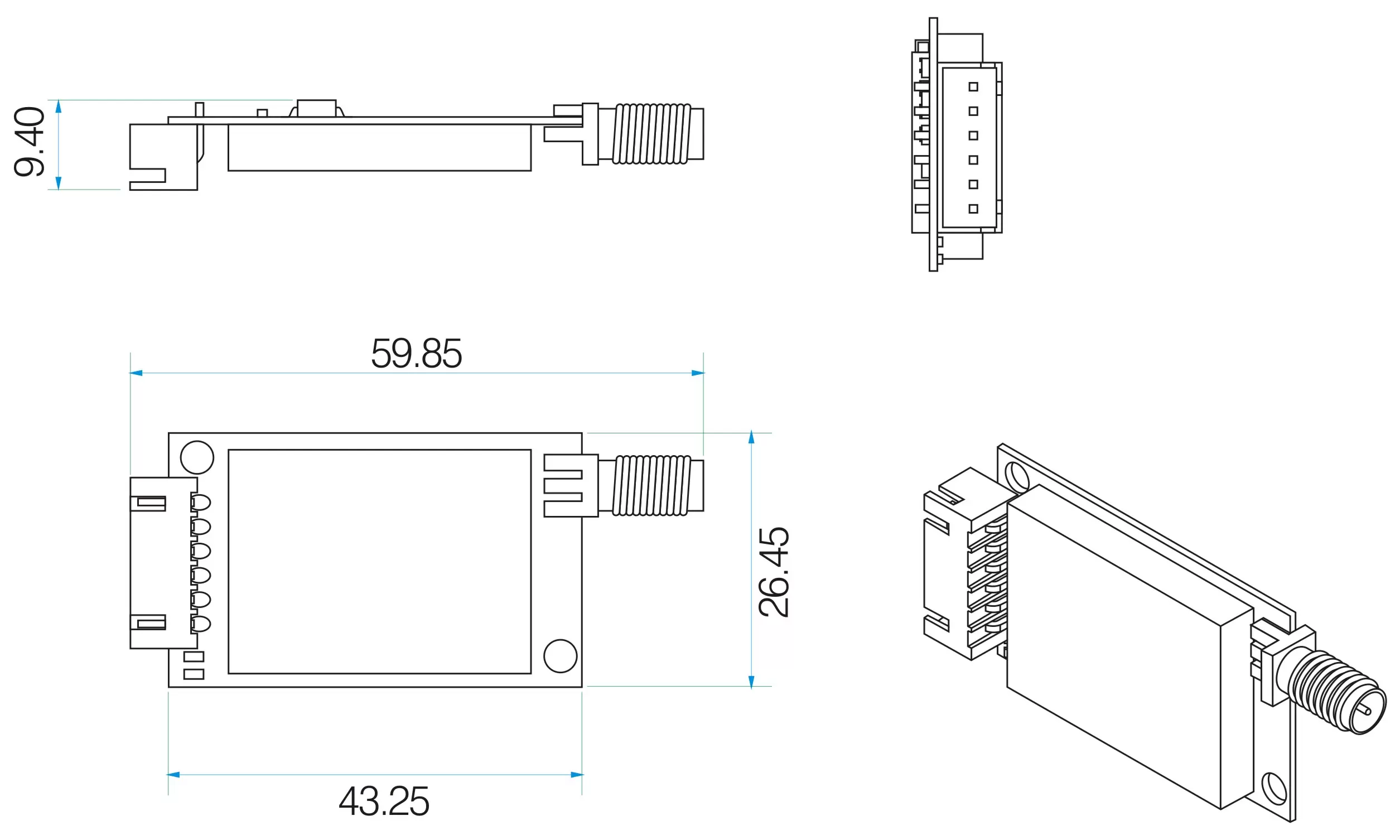

Dimensões mecânicas do módulo RF Uart SV611

Dimensões mecânicas do módulo RF SV611
