LoRa610Pro: Módulo Uart LoRa de tamanho pequeno incorporado de 100mW com proteção ESD
- O módulo LoRa LoRa610pro foi projetado para potência de saída de 100 mw e design de tamanho pequeno incorporado, que é amplamente utilizado em indústrias de controle de transmissão remota sem fio.
- LoRa610Pro usa estritamente processos sem chumbo para produção e testes e atende aos padrões RoHS e Reach.
- Nota: A série LoRa Pro pode ser configurada para ser compatível com nossos módulos uart LoRa anteriores.
- Recursos de hardware:
- 1. Tamanho pequeno.
- 2. Circuito de auto-redefinição anti-colisão de hardware integrado para resistir a fortes sinais de interferência externa.
- 3. Circuito de proteção de sobrecorrente, sobretensão e conexão reversa.
- Recursos de software:
- 1. Criptografia de dados AES128.
- 2. LBT (ouvir antes de falar).
- 3. Nó/rota/nó+rota opcional no modo MESH.
Nota: O módulo é regulado internamente por LDO de 3,3V. O pino CS e o controle do pino SET têm níveis de 3,3V. TXD e RXD também são níveis de 3,3V.
| Parâmetros | Min. | Tipo. | Máx. | Unidade | Doença |
| Condição de trabalho | |||||
| Faixa de tensão | 3.3 | 5,0 | 6,5 | V | |
| Temperatura operacional | -40 | 25 | +85 | ℃ | |
| Consumo Atual | |||||
| Corrente Rx | <15 | mA | Nível TTL | ||
| Corrente de transmissão | <130 | mA | |||
| Corrente de sono | <200 | vocêA | |||
| Parâmetros de RF | |||||
| Faixa de frequência | 414,92 | 433,92 | 453,92 | MHz | @433 MHz |
| 470,92 | 490,92 | 509,92 | MHz | @470 MHz | |
| 849,92 | 868,92 | 888,92 | MHz | @868 MHz | |
| 895,92 | 914.92 | 934,92 | MHz | @915 MHz | |
| Taxa de dados | 91 | 656 | 17353 | bps | @LoRa |
| Potência de saída | 4 | 20 | +20 | dBm | Nível de software 7 ajustável |
| Sensibilidade | -139 | dBm | @91bps | ||
| Interface | TTL |
| Rede | MALHA |
| Freqüência | 433 MHz, 470 MHz, 868 MHz, 915 MHz |
| Modulação | LoRa |
| Potência de saída | 100mW |
Recursos do Módulo LoRa LoRa610Pro
- Design de antena dupla
- Método de criptografia de dados AES128
- Sem zona cega sem limitação de distância
- Distância de transmissão aberta de módulo único de 5 km @ taxa baixa
- Banda de frequência: 433/470/868/915 MHz para opção
- Até 40 canais de comunicação na mesma banda de frequência
- Parâmetros diversificados de porta serial
- Faixa de tensão operacional: 3,3 ~ 6,5 V
- Faixa de temperatura operacional: -40 ~ +85 °C
- Função LBT (ouvir antes de falar) opcional
- Nó/rota/nó+rota opcional no modo MESH
- Nível de salto no modo MESH
- CRC opcional
- Circuito de proteção de reinicialização de hardware integrado
- Modulação LoRa
- Interface TTL
- Sensibilidade até -139 dBm
- Potência máxima de saída: 100 mW (+20 dBm)
Aplicações do Módulo LoRa LoRa610Pro
- Controle remoto
- Leitura remota de medidores
- Coleta de dados industriais
- Telemetria de automação residencial
- Comunicação de dados sem fio
- Sistema de controle de acesso

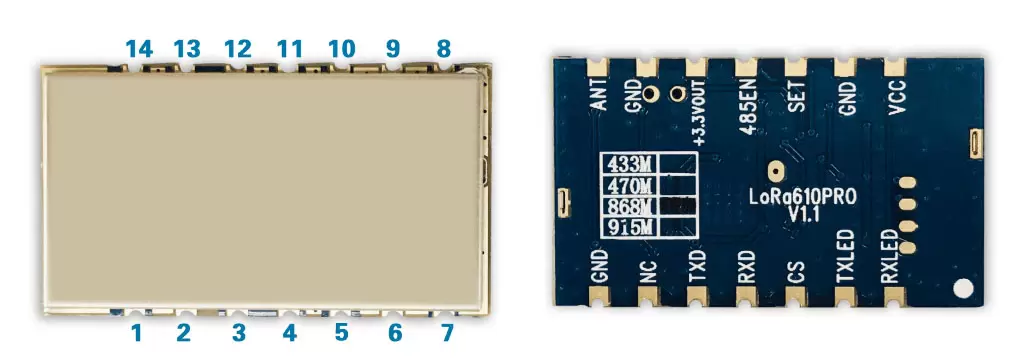

| NÃO. | ALFINETE | Descrição |
| 1 | RXLED | Indicador de sinal de recepção, nível baixo, padrão alto |
| 2 | TXLED | Indicador de sinal de transmissão, nível baixo, padrão alto |
| 3 | CS | Pino de habilitação do módulo (pull-up integrado) Nota: Versão padrão de fábrica: corrente de suspensão <200uA, CS puxado para alto ou suspenso para comunicação normal, suspensão em nível baixo; Versão de baixo consumo de energia: corrente de suspensão <15uA, comunicação normal quando o CS é puxado para baixo, puxa para cima ou flutua para dormir. |
| 4 | RXD | Recepção de dados de comunicação serial |
| 5 | TXD | Transmissão de dados de comunicação serial |
| 6 | NC | Não adianta |
| 7 | GND | Terra da Antena |
| 8 | FORMIGA | Saída de sinal RF, conectada a uma antena de 50 ohms |
| 9 | GND | Terra da Antena |
| 10 | +3,3V SAÍDA | Pino de saída de tensão de 3,3 V, pode acionar dispositivos dentro de 50 mA |
| 11 | 485PT | Pode ser conectado ao pino de conversão de controle de nível de expansão externa 485 |
| 12 | DEFINIR | Habilitação de parâmetro de configuração (configuração de parâmetro de habilitação de baixo nível, saída padrão de alto nível) |
| 13 | GND | Conecte o pólo negativo da fonte de alimentação, fio terra |
| 14 | CCV | Conecte o pólo positivo da fonte de alimentação (normalmente 5V) |
