SV651: Módulo RF UART anti-interferência industrial Si4432 de 500 mW com proteção ESD

O SV651 é um módulo RF de classe industrial e altamente integrado. As opções TTL/232/485 podem ser escolhidas, correspondendo ao SV651-TTL/SV651-232/SV651-485. O SV651 possui boa sensibilidade e potência de saída de 500 mW, permitindo longo alcance de RF e comunicação confiável. Para evitar interferências, o SV651 oferece 40 canais de frequência e ID de rede configurável. O SV651 é flexível e fácil de usar, com diversos parâmetros, como frequência, taxa de dados, potência de saída, ID de rede e ID de nó. Os usuários podem configurar os parâmetros através do PC ou do próprio dispositivo do cliente.
O SV651 utiliza rigorosamente um processo sem chumbo para produção e testes, e atende aos padrões RoHS e Reach.

Contate-nos

DOWNLOAD

Parâmetros	Mín.	Tipo.	Máx.	Unidade	Doença
Condição de trabalho
Faixa de tensão	4.0	5.0	6,5	V
Temperatura de operação	-40	25	+85	°C
Consumo atual
Corrente Rx		25		mA	Nível TTL
		34		mA	Nível 485
		32,7		mA	Nível 232
Corrente Tx		730		mA	@30dBm
Corrente do sono		＜5		uA	@ Versão personalizada de baixo consumo de energia
Parâmetros de RF
Faixa de frequência	414,92	433,92	453,92	MHz	@433MHz
	470,92	489,92	509,92	MHz	@470MHz
	849,92	868,92	888,92	MHz	@868MHz
	895,92	914,92	934,92	MHz	@915MHz
Taxa de dados	1.2	9.6	115,2	Kbps	GFSK
Potência de saída	-6	/	+30	dBm
Sensibilidade		-121		dBm	@1,2 Kbps

Características do módulo Uart RF SV651

Watchdog de software integrado
Circuito de reinicialização automática anti-colisão de hardware integrado para resistir a fortes sinais de interferência externa
433/470/868/915 MHz (personalizável 240-930 MHz)
Classe industrial
40 canais
4 bytes de ID de rede e 2 bytes de ID de nó
Taxa de dados da série: 1200 ~ 115200 bps
Taxa de dados aéreos: 1200 ~ 115200 bps
Modulação GFSK
RSSI
Interface: TTL/RS232/RS485
Correspondência automática de antena
Bidirecional e Half duplex
Sensibilidade: -121 dBm
Potência máxima de saída: 1W (+30 dBm)
Tensão de trabalho: 4,0 ~ 6,5 V
Temperatura de trabalho: -40 ~ +85 °C
Peso: 13,2 g
Parâmetros salvos automaticamente

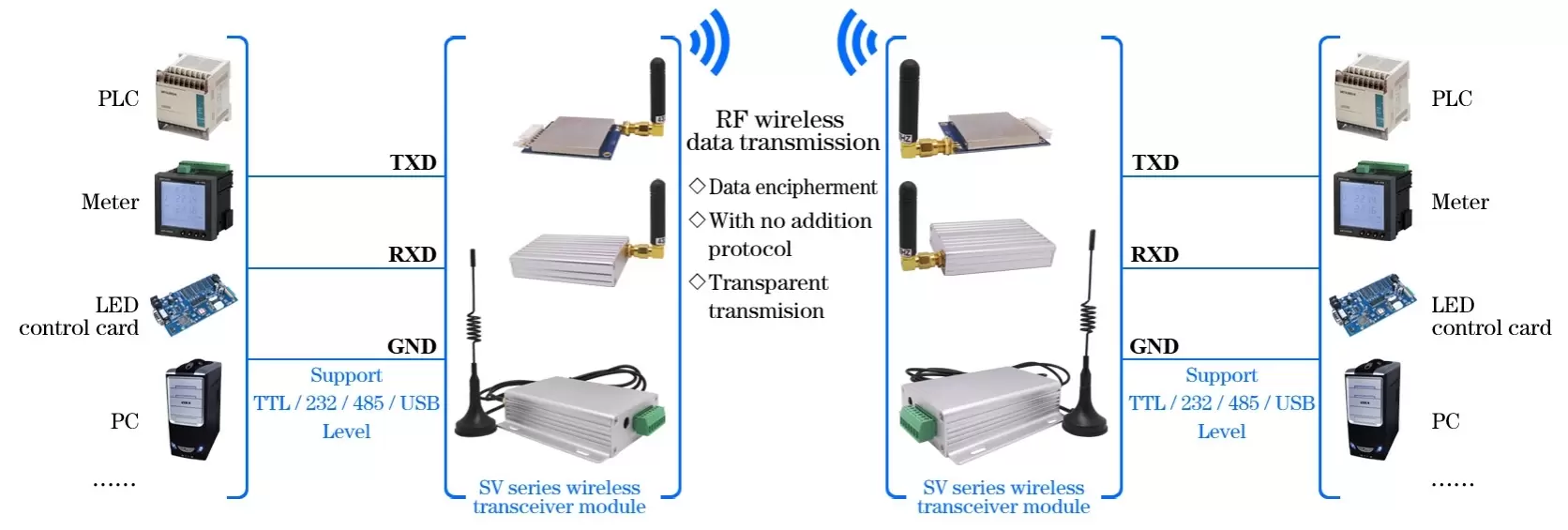

Circuito de aplicação do módulo RF Uart SV651

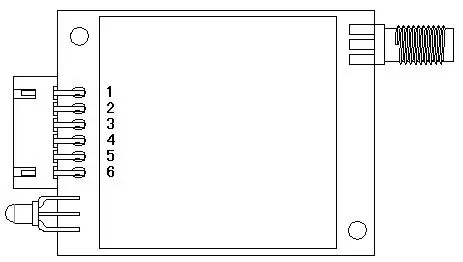

Definição de pinos do módulo RF Uart SV651

PIN nº.	Definição	Descrição
1	VCC	Conectado à fonte de alimentação positiva (típico 5 V)
2	Terra	Conectado ao solo
3	TXD	TXD do módulo e conectar ao RXD externo
4	RXD	RXD do módulo e conectar ao TXD externo
5	DEFINIR	Habilitar modo de configuração (baixo para entrar no modo de configuração, deixe aberto ou conecte nível alto para sair do modo de configuração). Válido quando o pino CS está alto ou é deixado aberto.
6	CS/NC	Para a versão padrão do módulo, este pino precisa ser deixado flutuante (o módulo tem um circuito de auto-reinicialização anti-colisão integrado). Observação: os clientes podem personalizar a versão de hibernação do programa (sem função de auto-reinicialização), hibernação de baixo nível, corrente menor que 5uA, saída de alto nível padrão.

Dimensões mecânicas do módulo RF Uart SV651
