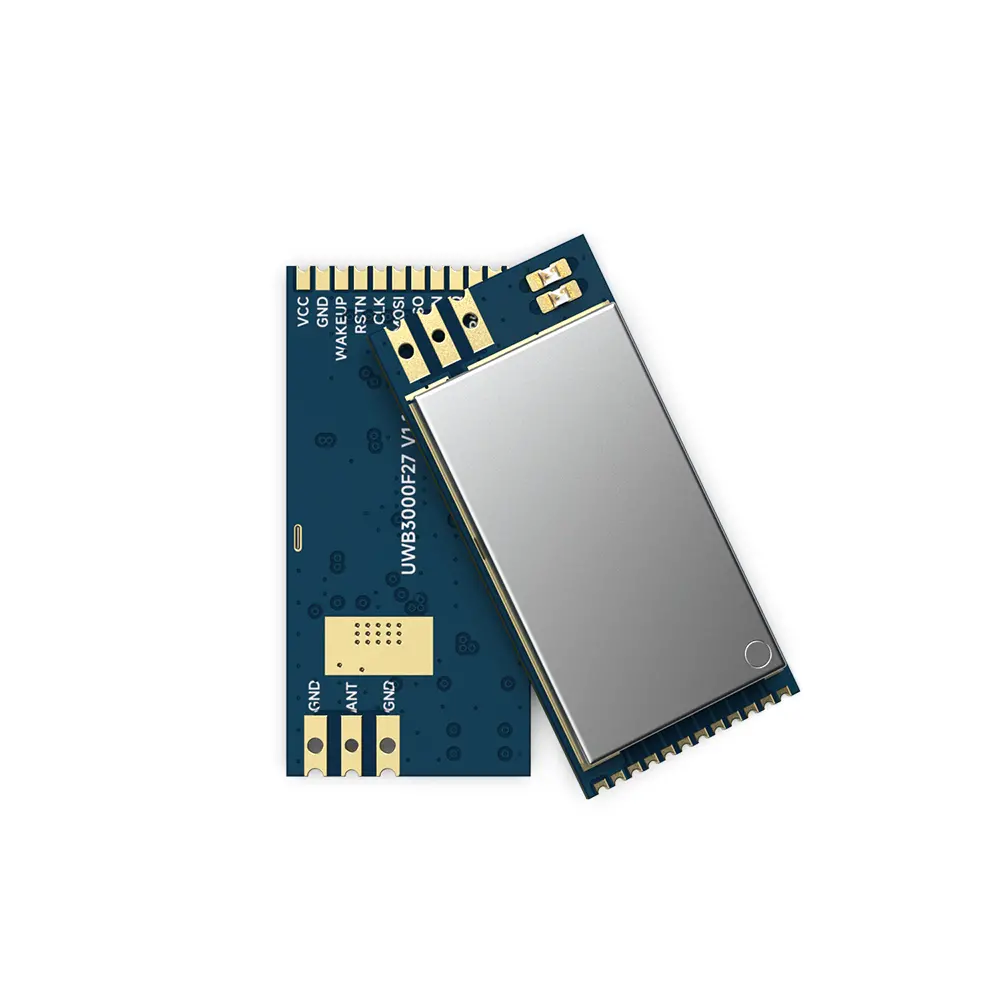

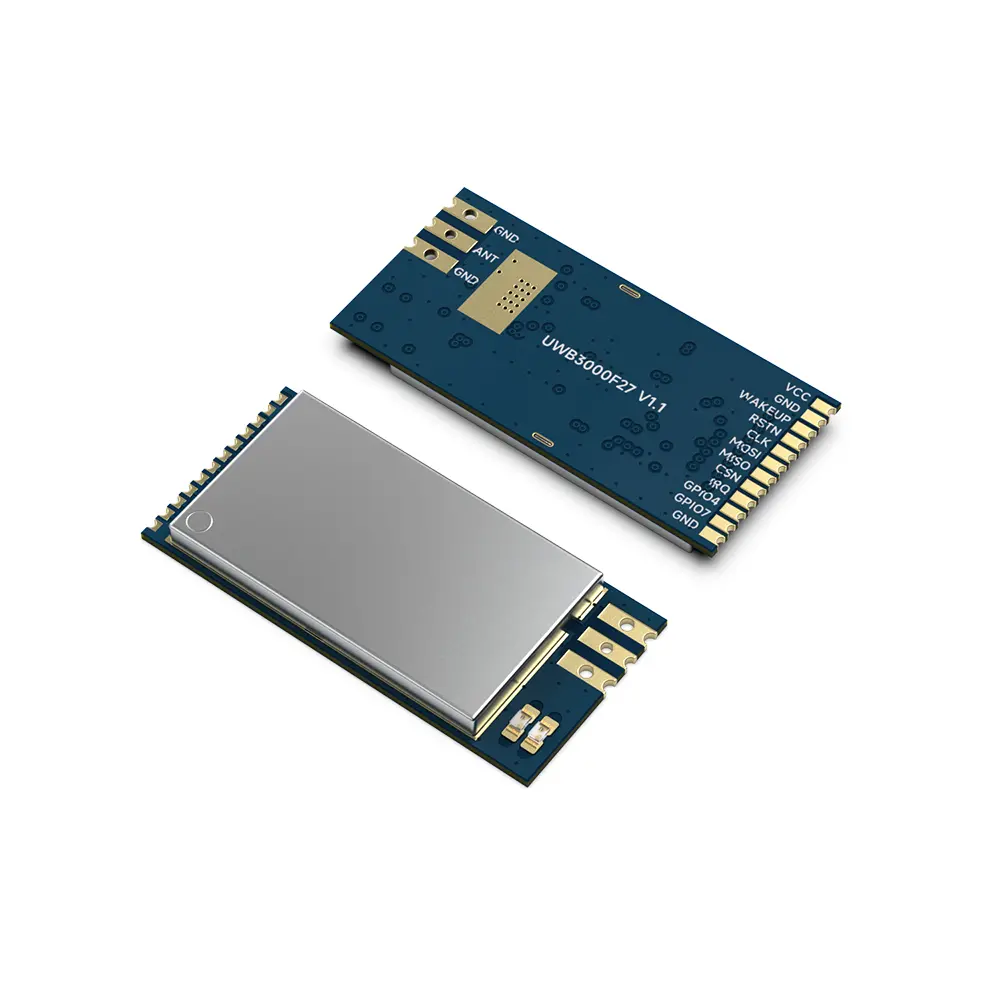

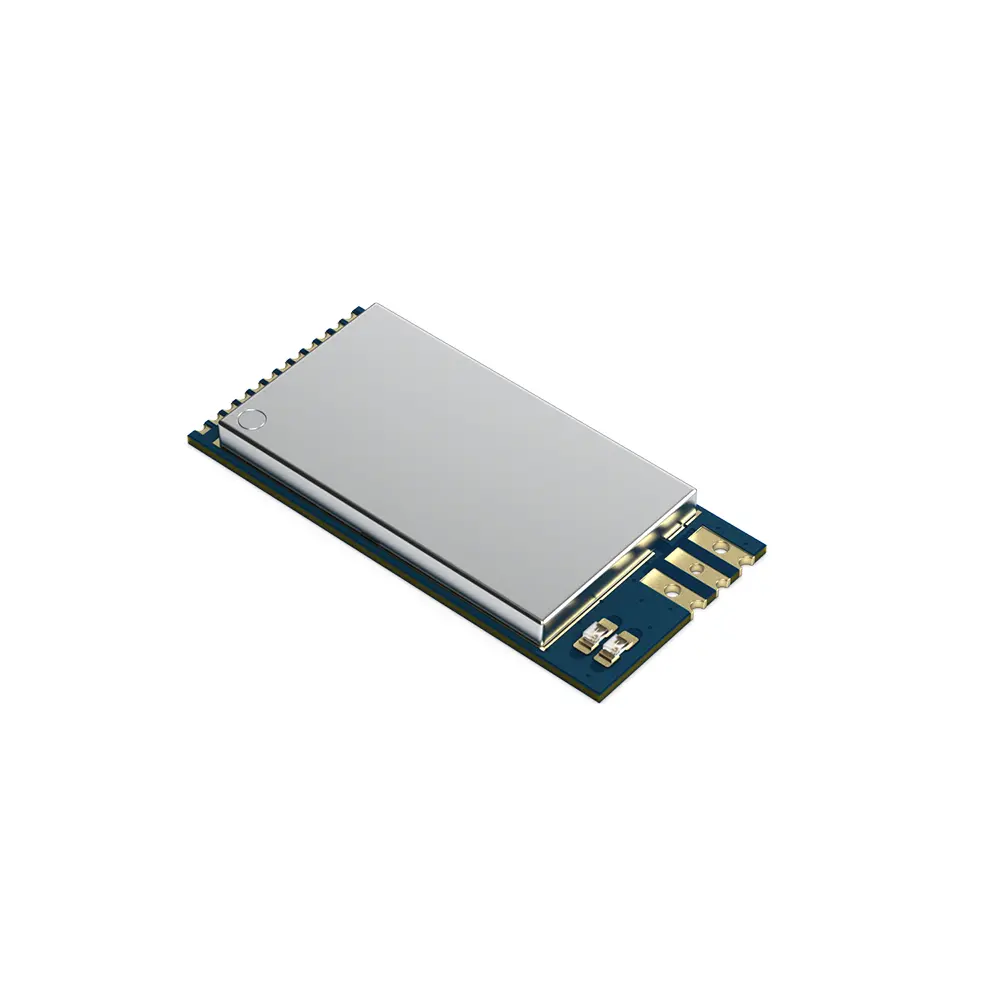

UWB3000F27: Módulo Front-End UWB de 500 mW de Alta Potência para Alcance e Posicionamento Bidirecional de Ultra Longo Alcance - Módulos UWB
O UWB3000F27 adotou o DW3000 da Qorvo, projetado com antena PCB e um chip amplificador de alta potência de 500 mW. O UWB3000 está em conformidade com a norma IEEE802.15.4-2020. Pode ser usado para sistemas de alcance bidirecional e TDoA, com precisão de posicionamento de 10 cm.
Parâmetro | Doença | Mín. | Tipo. | Máx. | Unidade |
Tensão de alimentação | 3.0 | 5.0 | 5.5 | V | |
Faixa de temperatura operacional | - 40 | 25 | 85 | °C | |
Faixa de frequência | CH5 | 6489,6 | MHz | ||
Taxa de dados RF | 850 mil | 6,8 milhões | bps | ||
Consumo atual | |||||
Modo de suspensão | < 1,3 | uA | |||
Receita | CH5 | 93 | mA | ||
Texas | CH5 | 310 | mA | ||
TX para medição de alcance | CH5 | 21 | mA | ||
Parâmetros de transmissão | |||||
Tx Power | @VCC=3,3V | 0 | 27 | dBm | |
Largura de banda Tx (BW) | 499,2 | MHz | |||
Parâmetros de recebimento | |||||
Sensibilidade Rx | @850 Kbps | -100 | dBm | ||
@6,8 Mbps | -94 | dBm | |||
| Lasca | DW3000 |
| Freqüência | 6489,6 MHz |
| precisão de posicionamento | Localização de ativos com precisão de 10 cm |
| Potência de saída | 500mW |
| Taxas de dados | 850 kbps e 6,8 Mbps |
Características
- IEEE802.15.4-2020 UWB
- 15,4z (modo BPRF)
- Suporta canais 5 (6489,6 MHz)
- Taxas de dados de 850 kbps e 6,8 Mbps
- HW AES 256 integrado
- Rádio UWB Mundial
- Conformidade regulatória
- Comprimento do pacote de até 1023 bytes
- Suporta esquemas de localização TDoA e alcance bidirecional
- Potência de saída programável
- Fornece localização precisa e transferência de dados simultaneamente
- Localização de ativos com precisão de 10 cm
- Comunicação e alcance de longa distância
Aplicações
- Sistemas de localização de precisão em tempo real (RTLS) usando esquemas TDoA de alcance bidirecional em uma variedade de mercados: Saúde\Consumidor\Industrial\Automotivo
- Redes de sensores sem fio com reconhecimento de localização
- Detecção de presença para entrada segura e pagamento seguro

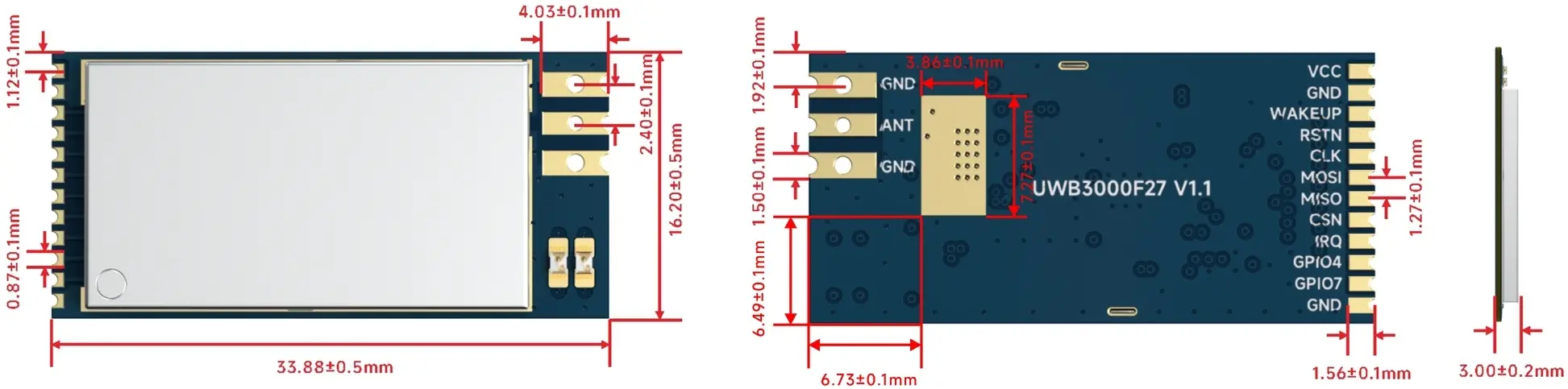

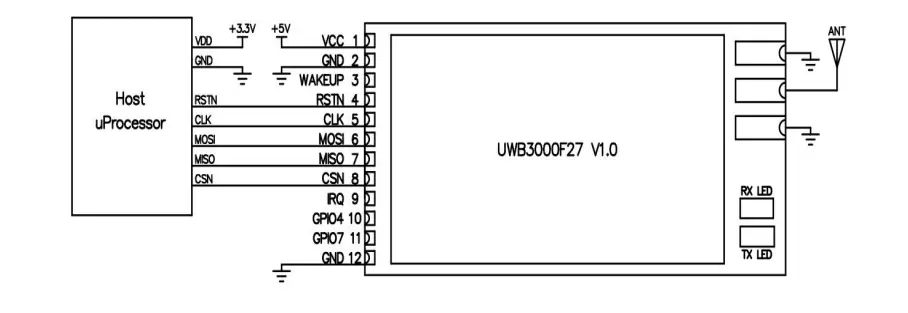

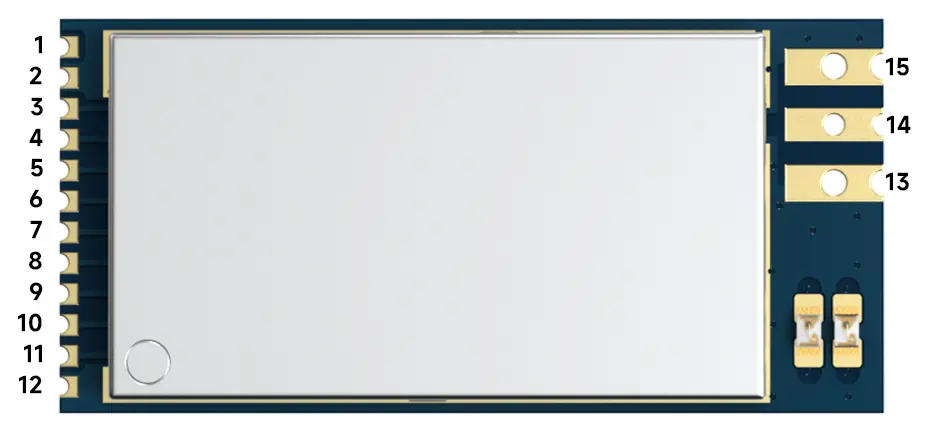

PIN nº. | Definição de PIN | E/S | Nível | Descrição |
1 | VCC | VCC ( 3,0 - 5,5 V ) | ||
2,12,13,15 | Terra | Chão | ||
3 | ACORDAR | DI | 0-3,3 V | Quando colocado em seu estado alto ativo, o pino WAKEUP tira o DW3000 dos estados SLEEP ou DEEPSLEEP e o coloca no modo operacional. Ele deve ser conectado ao aterramento se não for utilizado. |
4 | NRSTn | DIO | 0-3,3 V | Pino de reinicialização. Saída baixa ativa. Pode ser puxado para baixo pelo driver de dreno aberto externo para reiniciar o DW3000. Não deve ser puxado para cima por fonte externa. |
5 | CLK | DI | 0-3,3 V | Entrada de relógio periférico SPI. |
6 | MOSI | DI | 0-3,3 V | Entrada de dados periféricos SPI. |
7 | MISSÔ | FAZER | 0-3,3 V | Saída de dados periféricos SPI. |
8 | CSN | DI | 0-3,3 V | Seleção de chip SPI. Esta é uma entrada de habilitação baixa ativa. A transição de alto para baixo no SPICSn sinaliza o início de uma nova transação SPI. O SPICSn também pode atuar como um sinal de ativação para tirar o DW3000 dos estados SLEEP ou DEEPSLEEP. |
9 | IRQ | DI | 0-3,3 V | Saída de solicitação de interrupção do DW3000 para o processador host. Por padrão, o IRQ é uma saída ativa-alta, mas pode ser configurado para ser ativo-baixo, se necessário. Para operação correta nos modos SLEEP e DEEPSLEEP, ele deve ser configurado para operação ativa-alta. Este pino flutuará nos estados SLEEP e DEEPSLEEP e poderá causar interrupções espúrias no host, a menos que seja ajustado para baixo externamente (recomenda-se 100 kΩ). Quando a funcionalidade de IRQ não estiver sendo usada, o pino pode ser reconfigurado como uma linha de E/S de uso geral 2, GPIO8. |
10 | GPIO4 | DIO | 0-3,3 V | GPIO4 do DW3000. |
11 | GPIO 7 | DIO | 0-3,3 V | GPIO 7 do DW3000. |
14 | FORMIGA | Antena externa de 50 euros |
