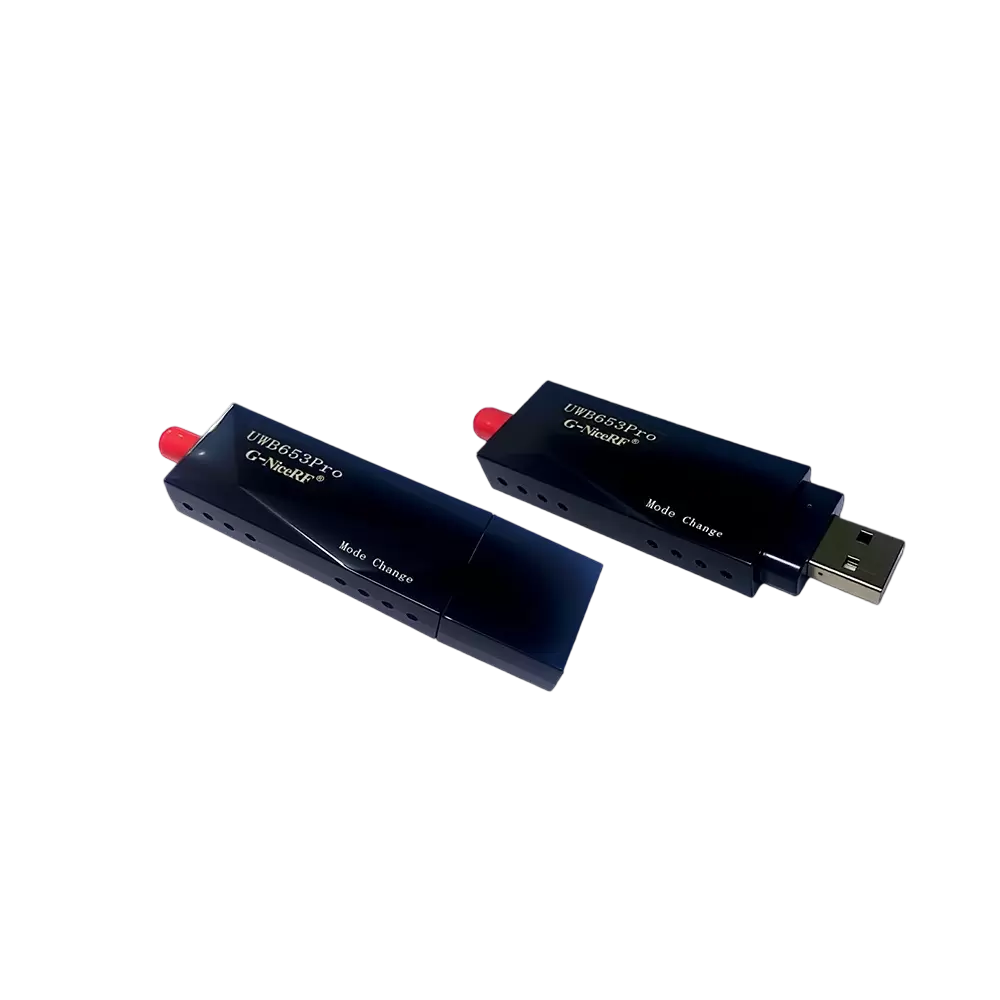

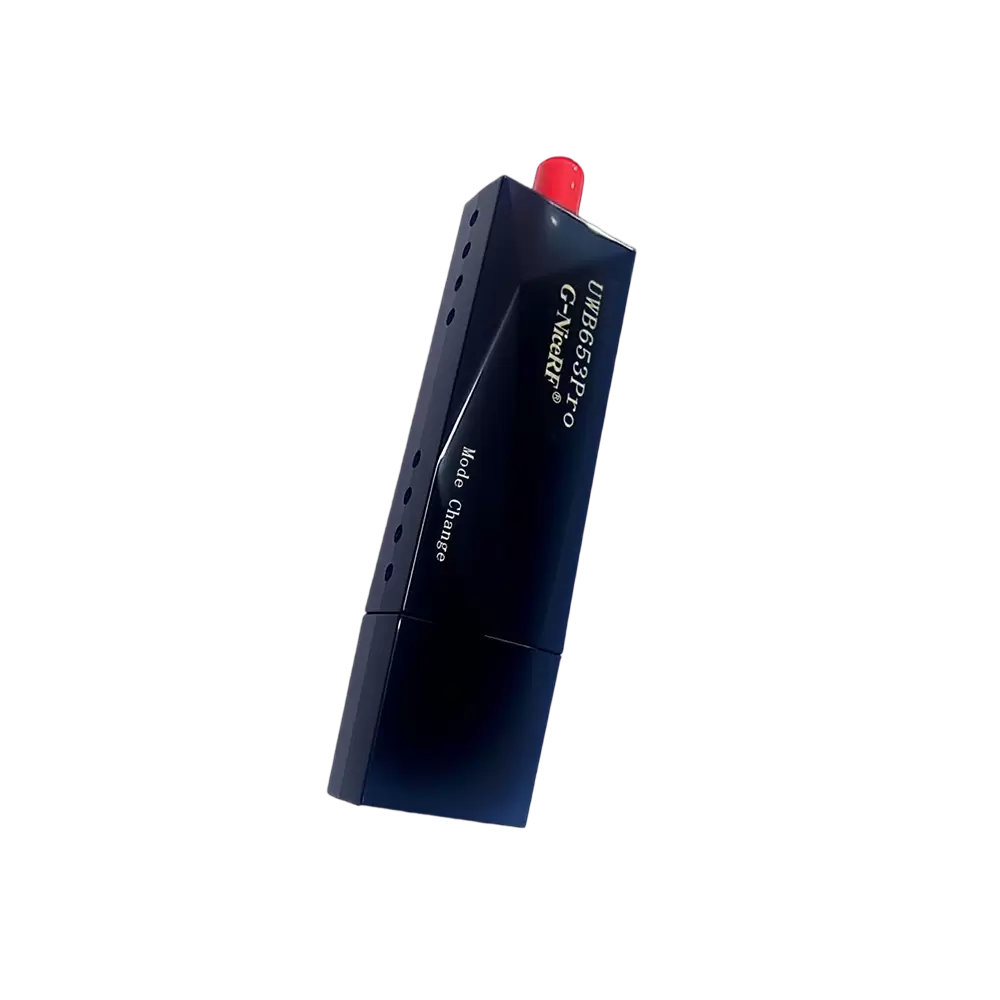

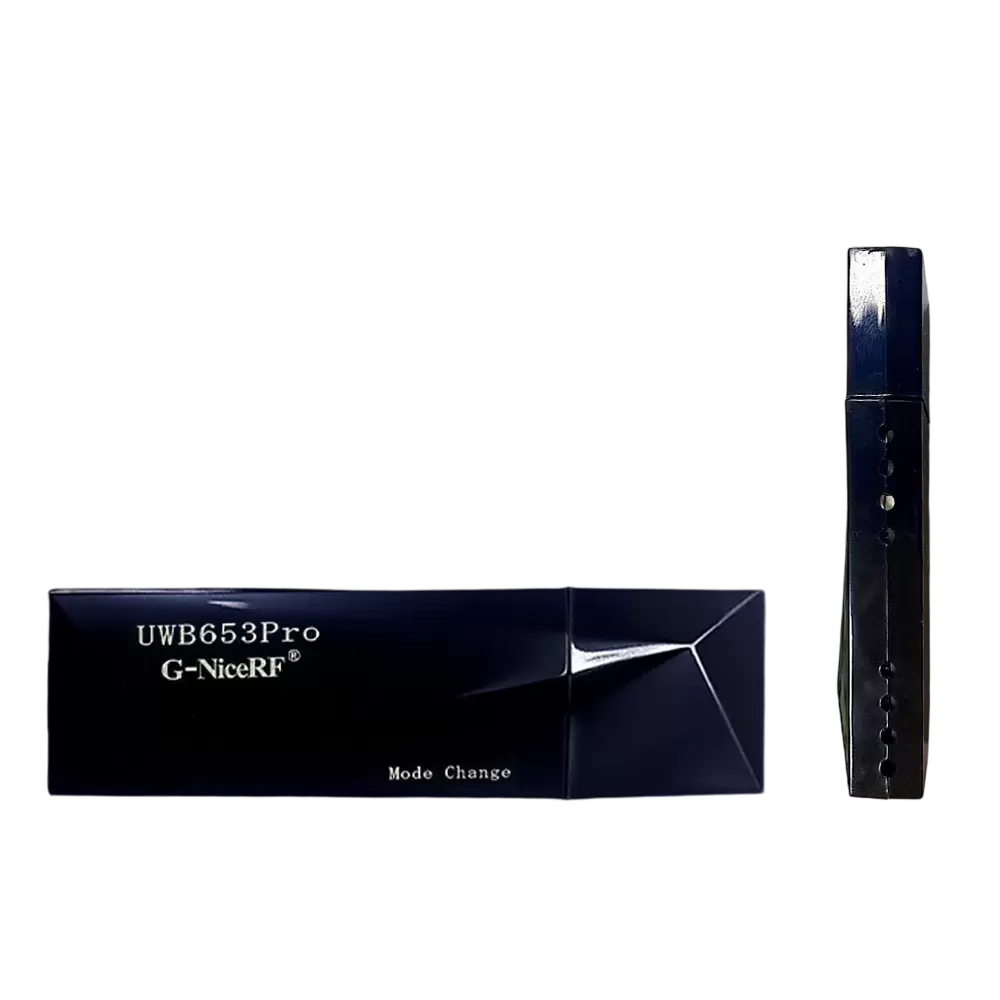

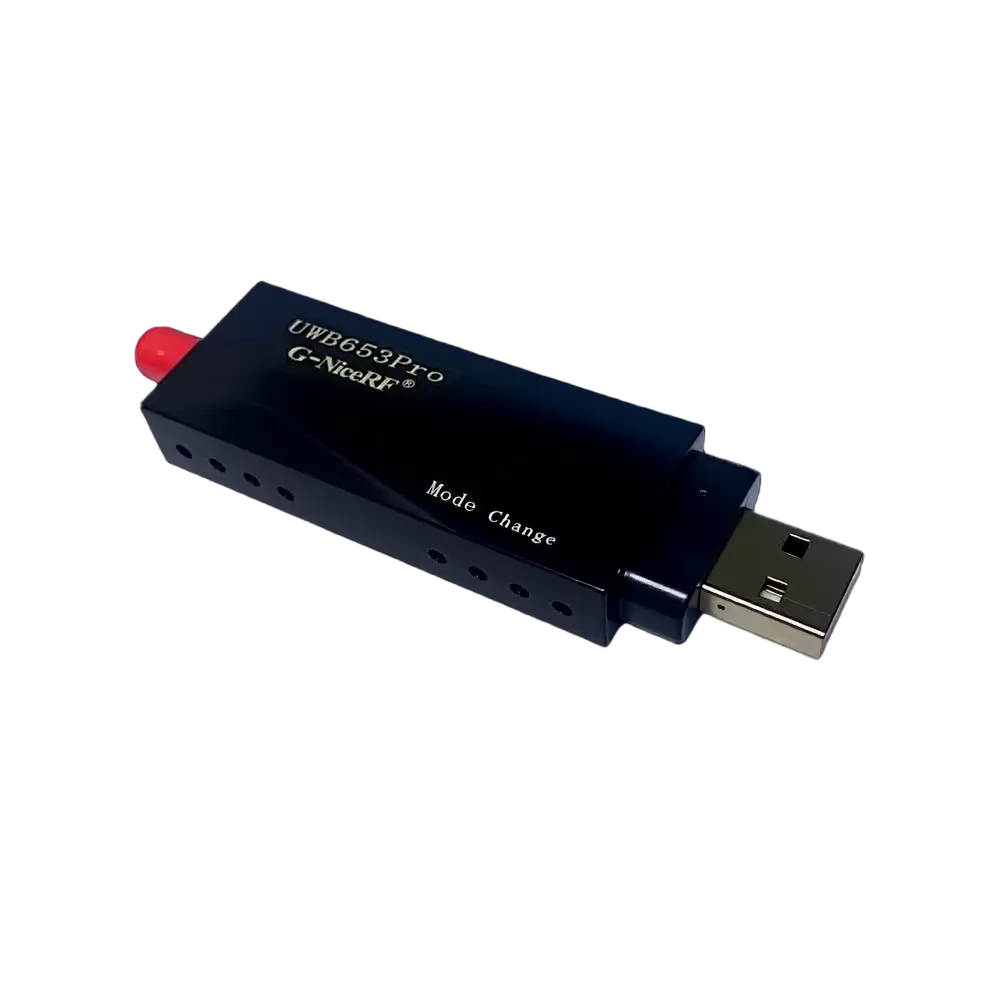

UWB653Pro: Módulo USB UWB de 0,5 W de alta precisão para posicionamento, medição de distância e transmissão de dados com corrente de repouso em nível de μA.

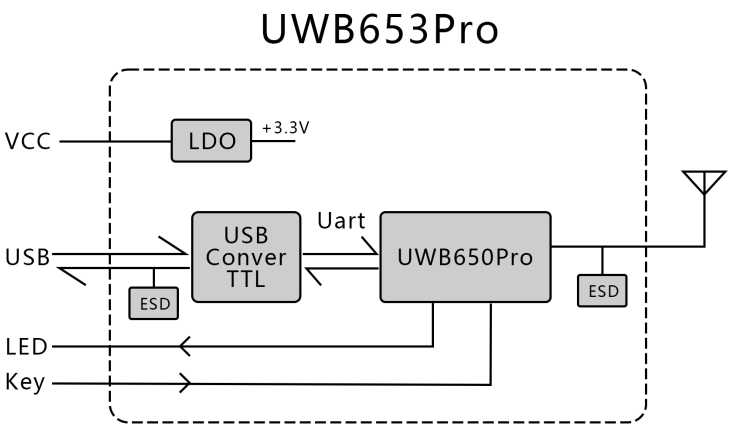

O módulo UWB653Pro, lançado pela NiceRF, é um módulo de comunicação sem fio baseado na tecnologia de banda ultralarga (UWB) e compatível com o padrão IEEE 802.15.4-2020. Ele foi projetado utilizando o chip UWB DW3000 da Qorvo e integra um amplificador de potência de RF de alto desempenho, um microcontrolador (MCU), interfaces de E/S de uso geral e componentes de proteção contra descarga eletrostática (ESD). O módulo UWB653Pro combina funções de comunicação de dados, medição de distância e posicionamento em aplicações UWB, permitindo comunicação remota, medição/posicionamento preciso de distância e controle de hardware por meio de uma interface serial.
Este produto é totalmente compatível com os módulos UWB653Pro e UWB650 da NiceRF, permitindo que os usuários os combinem e utilizem livremente, conforme necessário.
DOWNLOAD
-
SEM DADOS
Parâmetro | Doença | Mín. | Tipo. | Máx. | Unidade |
Tensão de alimentação | 5.0 | 5,5 | V | ||
Faixa de temperatura operacional | -20 | 25 | 60 | ℃ | |
Faixa de frequência | CH5 | 6489,6 | MHz | ||
Taxa de dados RF | 850 mil | 6,8 milhões | bps | ||
Consumo atual | |||||
Corrente do sono | <100 | uA | |||
Transmitir corrente 1 | Modo de quadro contínuo | <350 | mA | ||
Receba as novidades | 107 | mA | |||
Ouça e receba as novidades | Modo SNIFF de baixa potência | 72 | mA | ||
Corrente de espera | Recebimento desligado e sem transmissão de dados. | 32 | mA | ||
parâmetro RF | |||||
Potência de transmissão | @VCC=5.0V | -5 | 27 | dBm | |
Largura de banda de transmissão (BW) | 499,2 | MHz | |||
Parâmetros de recebimento | |||||
Sensibilidade ao medicamento | @850Kbps | -100 | dBm | ||
@6,8 Mbps | -94 | dBm | |||
Características
Em conformidade com o padrão IEEE 802.15.4-2020 UWB e protocolo de comunicação.
Suporta o canal UWB 5 (6489,6 MHz)
Suporta taxas de RF de 6,8 Mbps e 850 Kbps.
Ajuste de potência de transmissão em vários níveis, com potência máxima de transmissão de 0,5 W.
Suporta comprimentos de quadros de dados de 0 a 1023 bytes.
Rede em malha
Comunicação de dados de ultra longa distância de 1 km
Suporta os métodos de medição de distância bidirecional SS-TWR e DS-TWR, bem como soluções de posicionamento.
Precisão de medição inferior a ±10 cm
Suporta posicionamento com múltiplas tags e cálculo preciso da localização.
Proteção contra descarga eletrostática (ESD)
Aplicações
Posicionamento de pessoal na produção industrial em larga escala
Diversos cenários de posicionamento em ambientes internos
posicionamento em mina de carvão subterrânea
Posicionamento da equipe hospitalar

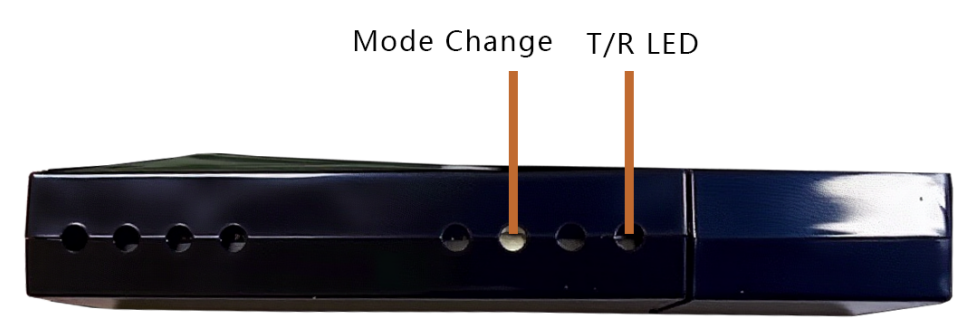

Quando o módulo UWB653Pro é ligado ou reiniciado, os LEDs vermelho e azul na posição T/R acendem brevemente por cerca de 0,5 segundos, indicando que o módulo concluiu a inicialização. Após a inicialização, o módulo entra no Modo de Operação Normal por padrão, onde pode processar comandos da porta USB, bem como executar funções de medição de distância/posicionamento e transmissão de dados.
O Modo de Transmissão de Dados Pura é ativado/desativado através do botão externo de Mudança de Modo:
Pressione e mantenha pressionado o botão de Mudança de Modo por aproximadamente 100 ms para alternar o modo de operação (entrar ou sair do Modo de Transmissão de Dados Pura). Durante a alternância, os LEDs piscarão para indicar o status:
Entrando no Modo de Transmissão de Dados Pura: Os LEDs T/R vermelho e azul piscarão simultaneamente 3 vezes.
Saindo do Modo de Transmissão de Dados Pura: Os LEDs T/R vermelho e azul piscarão duas vezes simultaneamente, 3 vezes.
