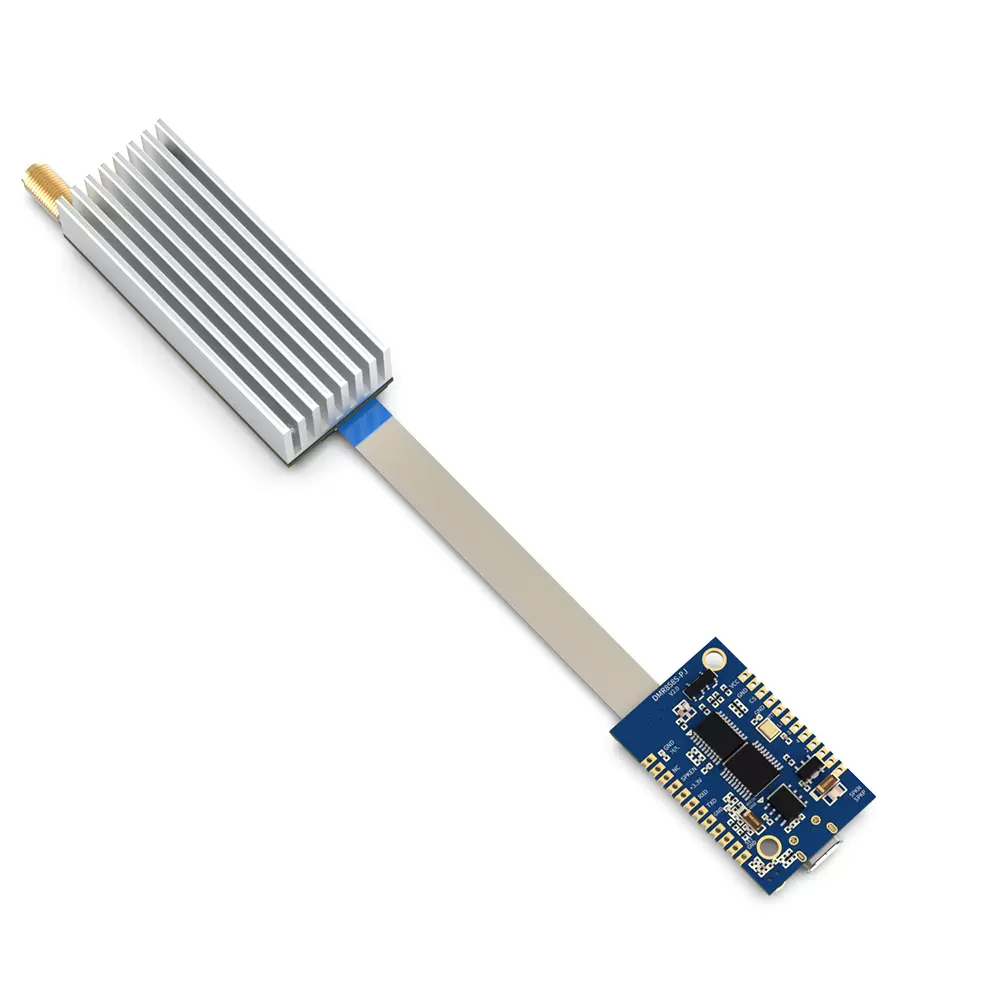

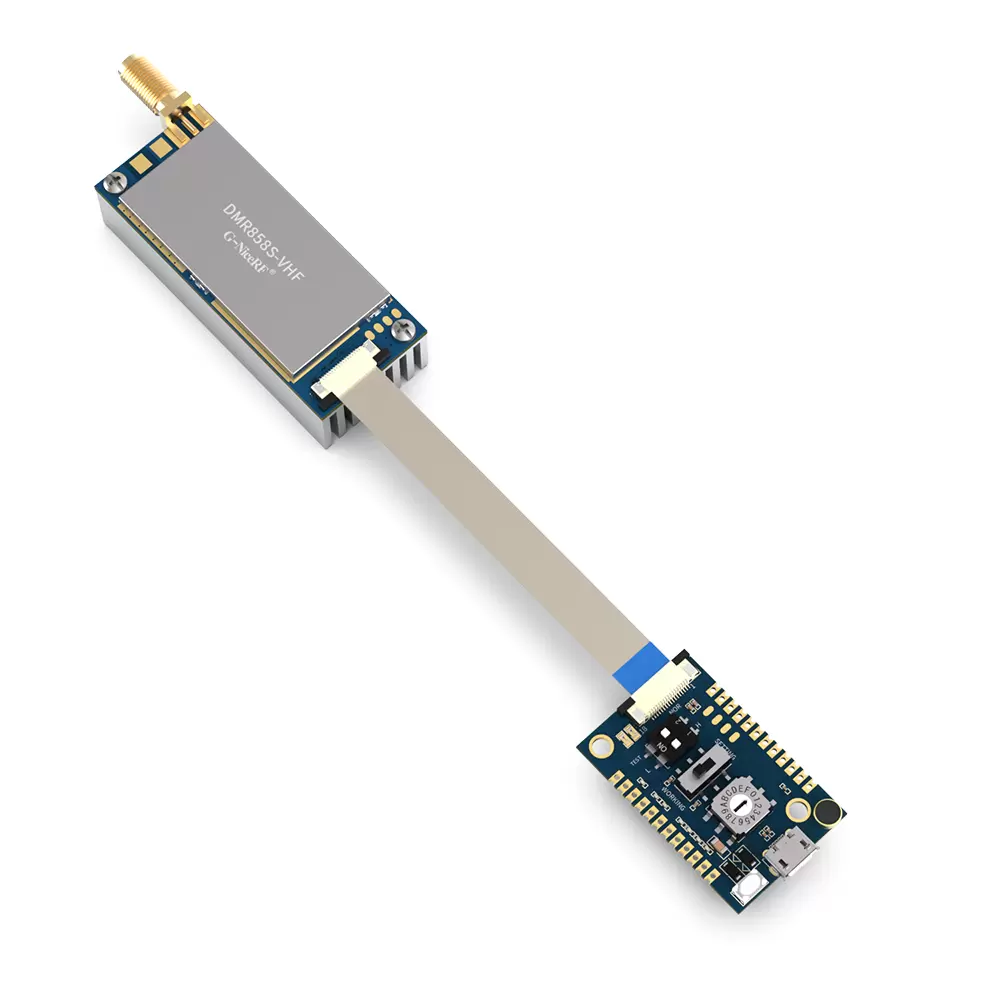

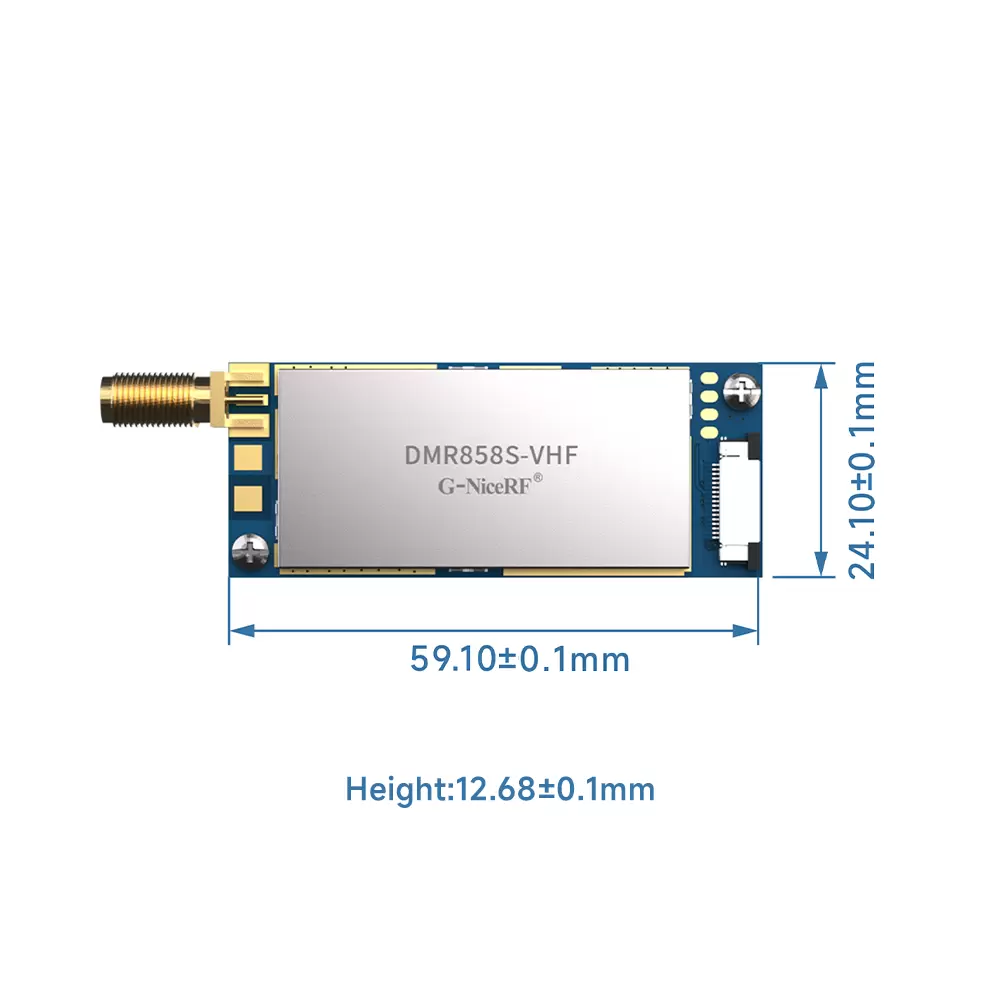

Parâmetros | Doença | Mínimo | Tipo | Máx. | Unidade | ||
Fonte de energia | 3.6 | 4,0 | 8.4 | V | |||
Temperatura de trabalho | -20 | 25 | 60 | ℃ | |||
Faixa de frequência | @UHF | 400 | 470 | MHz | |||
@VHF | 134 | 174 | MHz | ||||
@350 | 320 | 400 | MHz | ||||
Taxa de transmissão serial | 57600 | bps | |||||
Consumo Atual | |||||||
Corrente de sono | @CS puxou para baixo por 3 segundos | 1 | mA | ||||
Corrente RX | 170 | mA | |||||
Corrente TX (alta potência)-DMR | @VCC=4,0V,2w | 650 | mA | ||||
@VCC=8V,5w | 1000 | mA | |||||
Corrente TX (baixa potência)-DMR | @VCC=4,0V,0,5w | 400 | mA | ||||
@VCC=8,0V,1w | 460 | mA | |||||
Corrente TX (Alta potência)-Analógica | @VCC=4,0V,2w | 1200 | mA | ||||
@VCC=8V,5w | 1600 | mA | |||||
Corrente TX (Baixa potência)-Analógica | @VCC=4,0V,0,5w | 700 | mA | ||||
@VCC=8V,1w | 800 | mA | |||||
Parâmetros Rx analógicos | |||||||
Sensibilidade Rx (analógico) | @12dB SINAD | -120 | dBm | ||||
S/N | @desvio de 1,5K | 40 | dB | ||||
Seletividade de canal adjacente | Deslocamento de 12,5 KHz | 62 | dB | ||||
Rejeição de intermodulação | Deslocamento de 12,5 KHz | 63 | dB | ||||
Bloqueio de imunidade | Intervalo de frequência de interferência >1M | 88 | dB | ||||
Amplitude de áudio (saída de linha) | F0=1KHz | 0,2 | 130 | 460 | mV | ||
Impedância de saída de áudio (SPK) | 8 | Ohm | |||||
Distorção de áudio | F0=1KHz | 5 | % | ||||
Resposta de áudio | 300Hz | 8 | dB | ||||
500Hz | 6 | ||||||
1KHz | 0 | ||||||
2KHz | -6 | ||||||
3KHz | -12 | ||||||
Parâmetros DMR Rx | |||||||
BER(Modo DMR) | @-117dBm | 4 | % | ||||
Seletividade de canal adjacente (ACS) | Deslocamento: + 12,5 KHz | 60 | dB | ||||
Deslocamento:-12,5 KHz | |||||||
Rejeição de intermodulação | Deslocamento: +50/100KHz | 63 | dB | ||||
Deslocamento:-50/100KHz | |||||||
Bloqueio de imunidade | Deslocamento: +/-1 MHz | 87 | dB | ||||
Deslocamento: +/-5 MHz | |||||||
Parâmetros de transmissão analógica | |||||||
Desvio máximo de frequência | Desvio de 12,5 KHz (N) | 2.2 | 2,5 | KHz | |||
Desvio de 25 KHz (W) | 4,5 | 5 | KHz | ||||
Sensibilidade | desvio: 1,5 KHz/2,5 KHz | 4 | 7 | 10 | mV | ||
Distorção de áudio | desvio: 1,5 KHz/2,5 KHz | 1 | 5 | % | |||
Característica de modulação | 300Hz | -13 | -11 | -9 | dB | ||
500Hz | -9 | -6 | -5 | dB | |||
1KHz | -3 | 0 | 1 | dB | |||
2KHz | 3 | 6 | 7 | dB | |||
3KHz | 3 | 7 | 11 | dB | |||
Desvio CTCSS | 350 | 400 | 600 | Hz | |||
Potência de saída do canal adjacente | Deslocamento de 12,5 KHz | -60 | -63 | dBc | |||
SNA | 1,5 KHz/2,5 KHz | 38 | 40 | 50 | dB | ||
Parâmetros DMR Tx | |||||||
Erro de frequência | 0,5 | ppm | |||||
4FSK Tx BER | ≤1×10-4 | ||||||
Potência de saída do canal adjacente | +/-12,5 KHz | ≤-55 | dB | ||||
Potência de saída do próximo canal adjacente | +/-25 KHz | ≤ -65 | dB |
Tipo | Walkietalkie DMR |
Potência de saída | 5W |

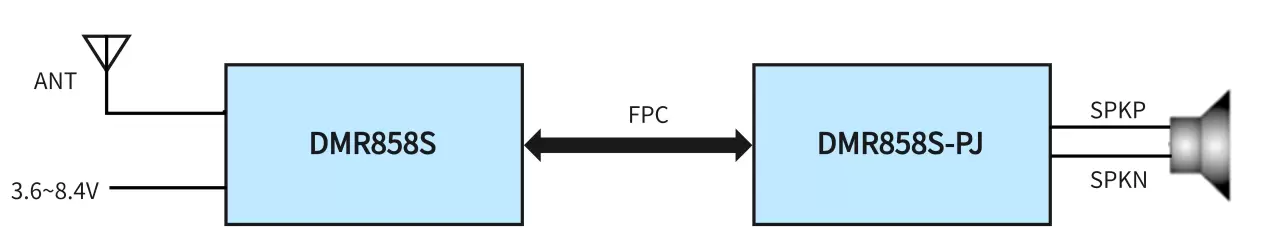

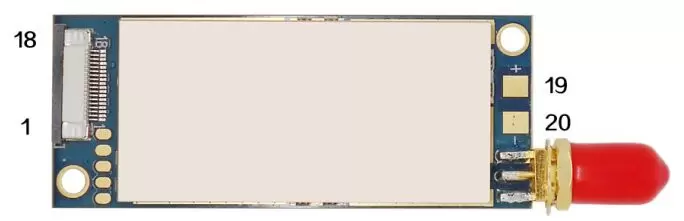

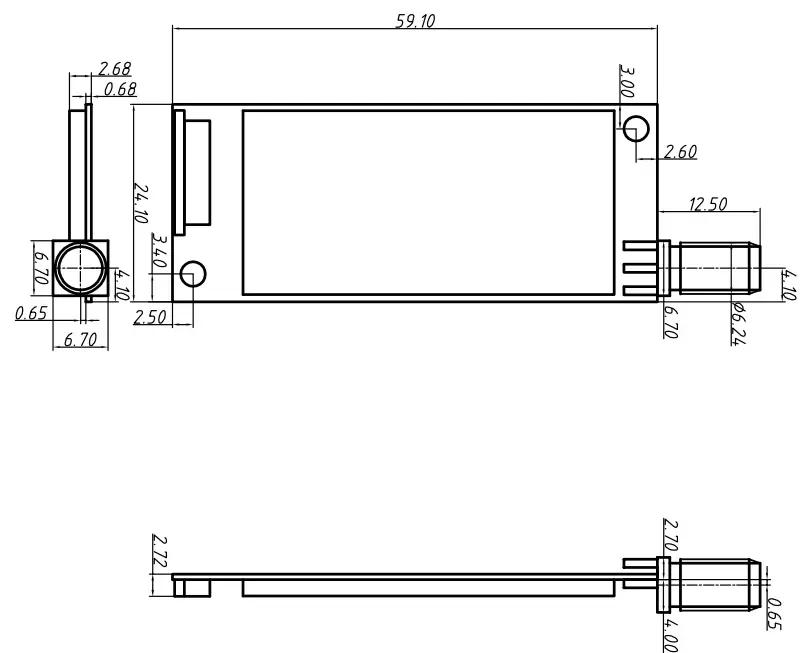

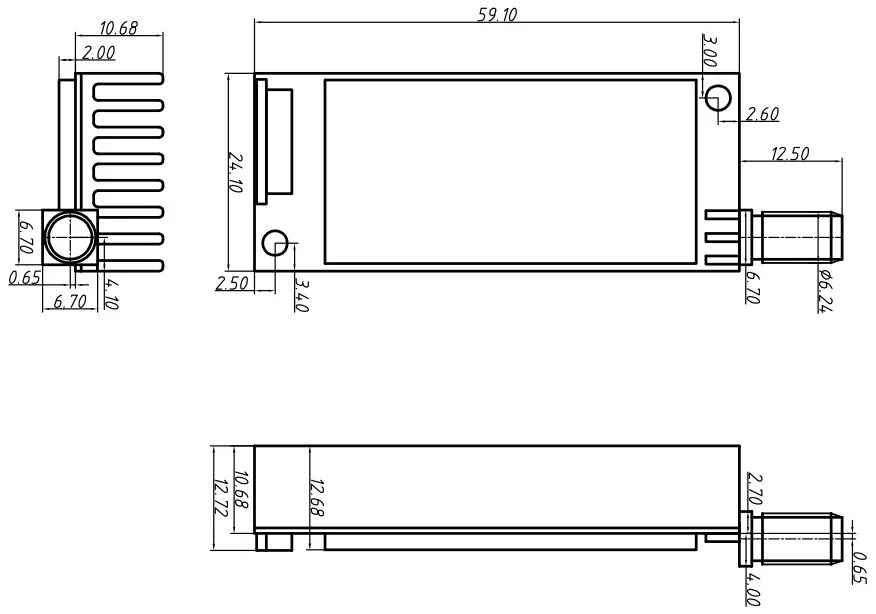

Pino Não | Definição | E/S | Descrição |
1,2,4 | GND | Chão | |
3 | MIC_IN | EU | Entrada de microfone |
5 | UART-RX | EU | Conectado com UART-TX de dispositivo externo |
6 | UART-TX | Ó | Conectado com UART-RX de dispositivo externo |
7,13 | GND | Chão | |
8 | CS | EU | Sono: 0; funcionando: 1 (nível alto ou deixar aberto) |
9 | PTT | EU | TX: 0, RX: 1 |
10 | LINE_OUT | Ó | Alinhamento para voz |
11 | T/R | Ó | Indicador TX/RX, 1: TX, 0: RX |
12 | Falado | Ó | Indicador de sinal válido, 1: sinal válido, 0: Nenhum sinal válido recebido. Este pino pode ser usado para acionar um amplificador de voz externo. 1: ligado, 0: desligado |
14,15 | +3,3V | Saída de 3,3 V, carga máxima de 50 mA | |
16,17,18,19 | +VCC | VCC (3,3 V-9 V) | |
20 | GND | Chão |

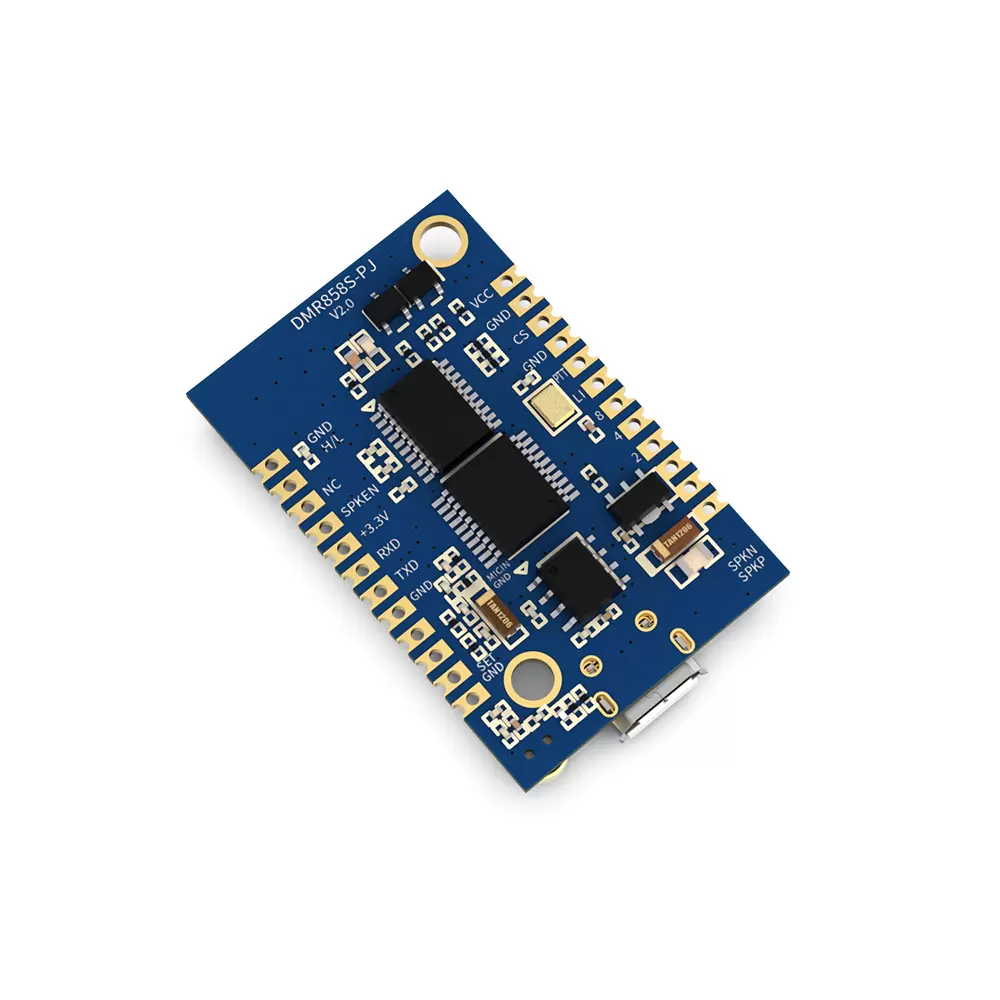

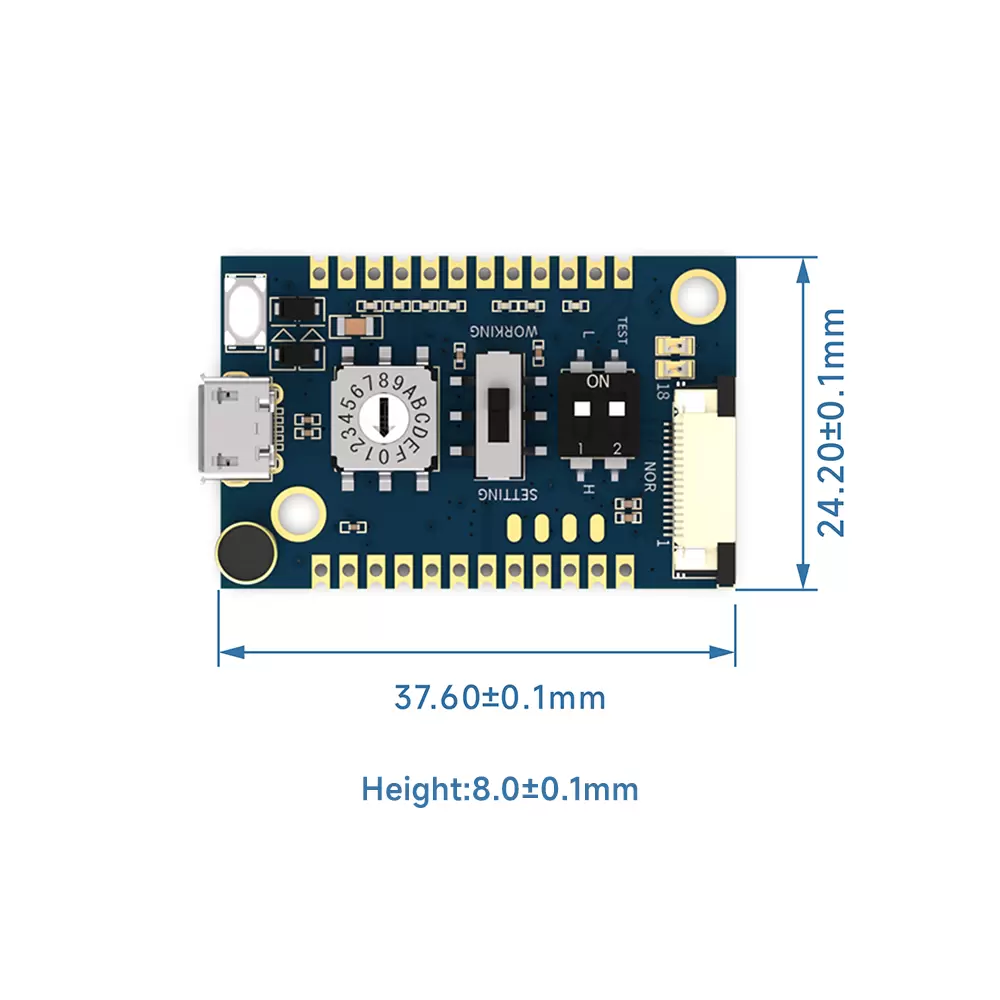

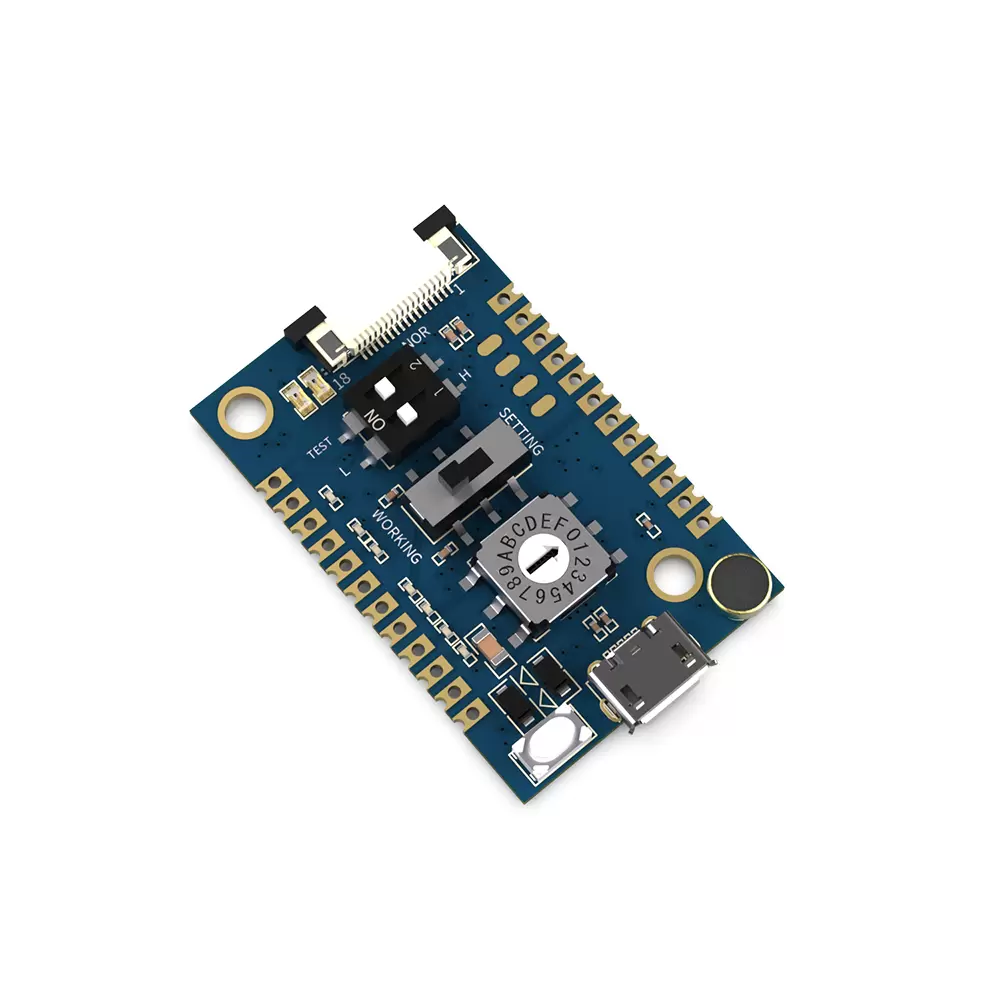

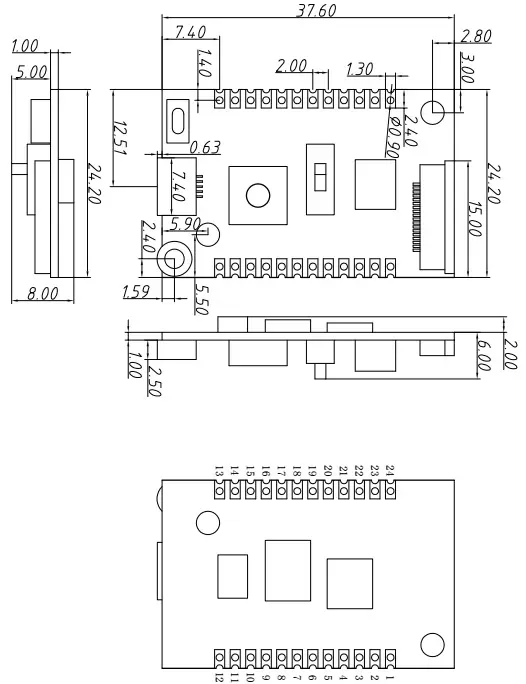

Pino nº. | Definição | E/S | Descrição |
1 | CCV | VDD (conectado ao pino 19 da placa de função) | |
2,4 | GND | Chão | |
3 | CS | EU | Conecte-se ao CS da placa de função |
5 | PTT | EU | Conecte-se ao PTT da placa de função |
6 | LINE_OUT | Ó | Conecte-se à saída de linha da placa de função |
7 | 8 | EU | Seleção de canal de frequência (16 canais). O canal de frequência pode ser selecionado pela chave rotativa integrada ou pela entrada desses pads. Gire para o canal 0 ou remova a chave rotativa se o usuário quiser controlar o canal com esses pads. |
EU | 8: o bit máximo, | ||
EU | 4: o terceiro bit, | ||
EU | 2: o 2º bit; | ||
EU | 1: o mínimo, por exemplo: | ||
EU | Codificação 8421: | ||
EU | 0000: canal 0, | ||
EU | 0001: canal 1 | ||
EU | 0010: canal 2 | ||
8 | 4 | EU | 0011: canal 3 |
9 | 2 | EU | … |
10 | 1 | EU | 1111: canal 15 |
11 | SPKN | ó | Conectado com alto-falante: 8 Ohm 2W |
12 | SPKP | ó | |
13,15,17 | GND | Chão | |
14 | DEFINIR | EU | Modo de configuração (0: modo de configuração, 1: modo normal) |
16 | MIC_IN | EU | Conecte-se ao Mic_IN da placa de função |
18 | TXD | Ó | Conecte-se ao TXD/RXD da placa de função |
19 | RXD | T | |
20 | +3,3V | Saída de 3,3 V, carga máxima de 50 mA | |
21 | Falado | Conecte-se ao SPKEN da placa de função | |
22 | NC | NC | |
23 | H/L | EU | Controle de potência de saída, 0: baixo, 1: alto |
24 | GND | Chão |
