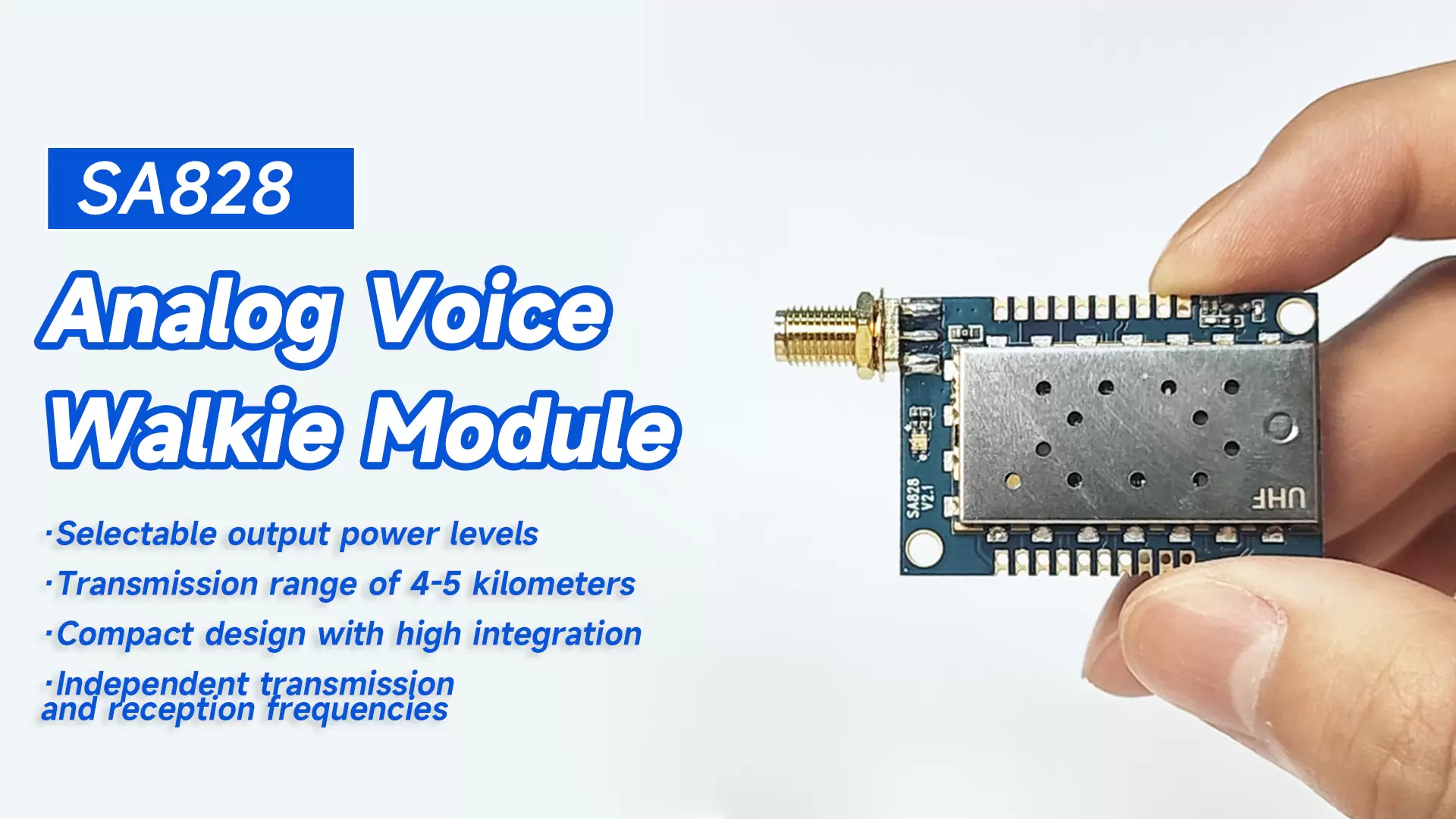

SA828: Módulo Walkie Talkie Miniatura Completo de 1,5 W
O SA828 é um módulo walkie talkie completo e de alto custo-benefício com potência de saída de 1,5 W. Ele vem com microcontrolador de alto desempenho integrado, circuito integrado transceptor RF de banda estreita e amplificador de potência RF. Todos os parâmetros (CTCSS, CDCSS, SQ, canais predefinidos, etc.) podem ser facilmente modificados por software de PC. Os usuários precisam apenas adicionar uma fonte de alimentação externa, um alto-falante e um cone de áudio, e ele se transforma em um walkie talkie em miniatura com 16 canais ajustáveis. A interface simplificada e o tamanho ultracompacto tornam este módulo amplamente utilizado em diversas aplicações e convenientemente integrado em diversos dispositivos portáteis.
| Parâmetro | Condição de teste | Mínimo | Tipo. | Máx. | Unidade |
| Fonte de energia | 3.3 | 4.2 | 5.5 | V | |
| Faixa de temperatura de trabalho | -30 | 25 | 70 | °C | |
| Consumo atual | |||||
| Corrente do sono | ≤3 | uA | |||
| Corrente RX | 60 | mA | |||
| Corrente TX (alta potência) | 800 | 900 | mA | ||
| Corrente TX (baixa potência) | 350 | 450 | mA | ||
| Parâmetros de RF de transmissão | |||||
| Faixa de frequência | UHF | 400 | 450 | 480 | MHz |
| VHF | 134 | 150 | 174 | MHz | |
| Potência de saída (alta potência) | @VCC=4,0V | 30 | 31,5 | 32,5 | dBm |
| Potência de saída (baixa potência) | 25 | 26,5 | 28 | dBm | |
| sensibilidade de modulação | @1,5KHz/2,5KHz Desvio de frequência | 10 | mV | ||
| Distorção de áudio | @1,5KHz/2,5KHz Desvio de frequência | 2 | 5 | % | |
| Relação sinal-ruído | @1,5KHz/2,5KHz Desvio de frequência | 38 | 40 | 45 | dB |
| Potência do canal adjacente | @Deslocamento de 12,5K | -60 | dBc | ||
| Desvio de frequência modulada CTCSS | 0,35 | 0,5 | 0,75 | KHz | |
| Parâmetro de frequência RX | |||||
| Sensibilidade RX | -124 | dBm | |||
| RX SNR | @Desvio de frequência de 1,5 KHz | 45 | 50 | dB | |
| Potência de saída de áudio | 2 | C | |||
| Impedância de saída de áudio | 8 | Ohm | |||
| Tipo | Walkie talkie analógico |
| Potência de saída | 1,5W |
Características do módulo walkie talkie SA828
- Frequência UHF: 400~480 MHz
- Frequência VHF: 134~174 MHz
- Frequência de banda 350: 320-400 MHz (3 bandas de frequência são opcionais)
- A frequência Tx e Rx pode ser definida sozinha
- Largura de banda: 12,5 / 25 KHz
- Potência de saída de até 1,5 W
- Distância de até 4-5 km em área aberta
- Alta sensibilidade: -124 dBm
- Altamente integrado, tamanho pequeno
- Potenciômetro externo para ajustar o volume
- 38 CTCSS (pode ser configurado via software de PC e porta serial)
- 166 CDCSS (pode ser configurado via software de PC e porta serial)
- Silenciador de 8 níveis
- Alta/baixa potência é opcional (500mW/1,5W)
- Ampla faixa de tensão de trabalho: 3,3-5,5 V
- Cristal KDS TCXO de 1 ppm, desempenho estável
Aplicação do módulo walkie talkie SA828
- Pequeno walkie talkie
- Sistema de intercomunicação invisível
- sistema de vigilância de áudio
- Produtos para esportes ao ar livre
- construindo um sistema de segurança comunitária

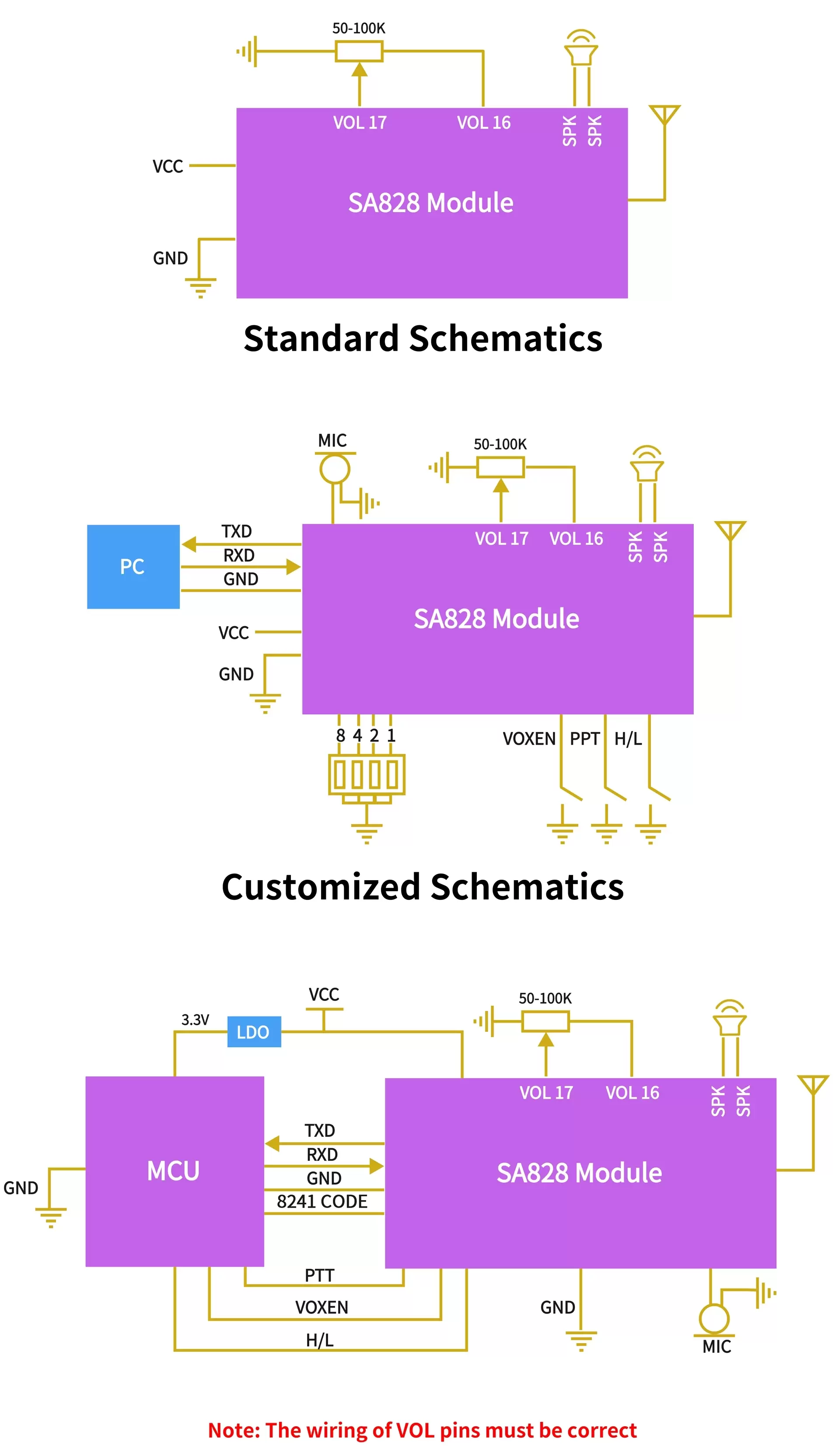

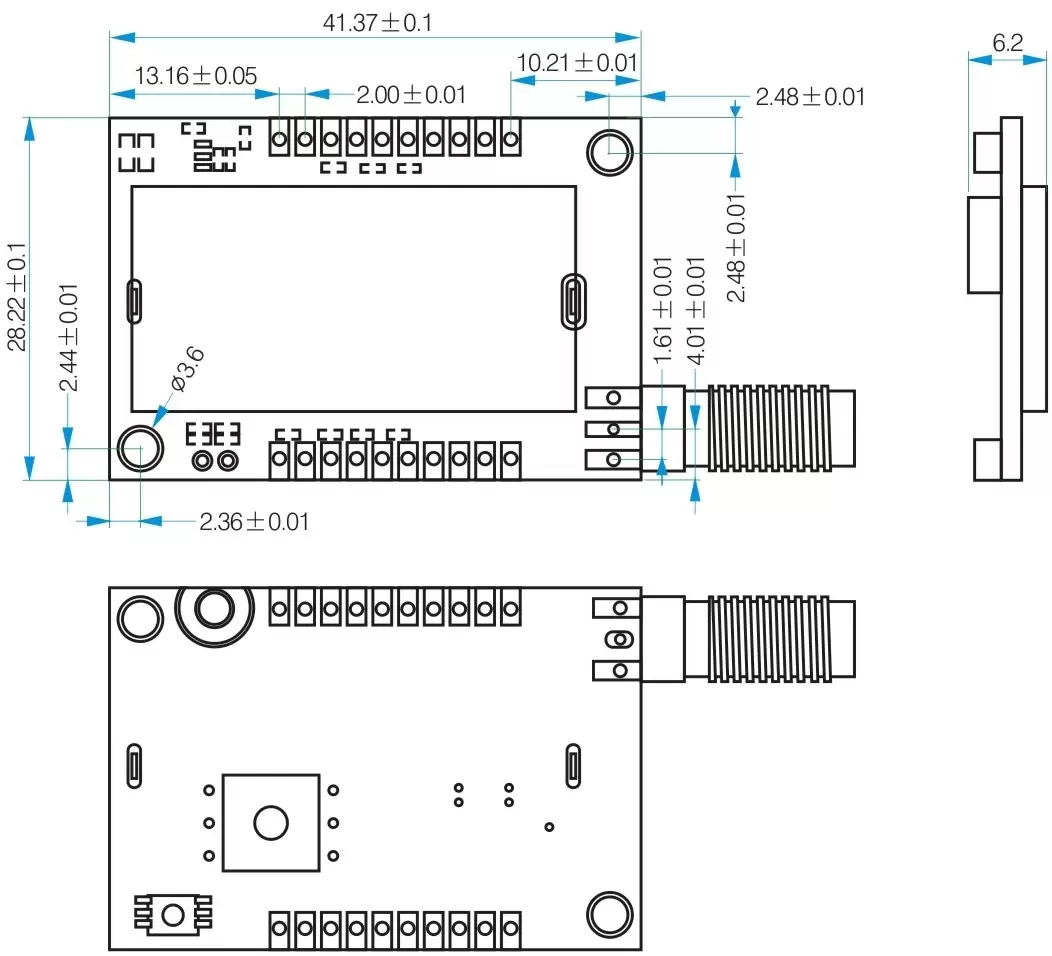

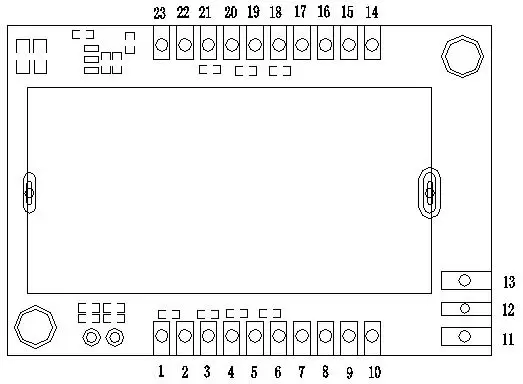

| Pino Nº. | Nome do PIN | Descrição |
| 1 | MIC+ | Microfone externo positivo |
| 2 | MICROFONE- | Cátodo de microfone externo |
| 3 | VOXEN | VOX habilitado, 0: habilitar VOX; deixar aberto ou 1 para desabilitar VOX |
| 4 | 1 | Codificação para 16 canais, 4 bits, organizando os 16 canais. Por exemplo, se o bit for 0110, é o canal 6. Se for 1001, é o canal 9. O pino marcado com 8 significa o bit máximo. O pino marcado com 1 significa o bit mais baixo. |
| 5 | 2 | |
| 6 | 8 | |
| 7 | 4 | |
| 8 | H/L | Controle de potência de saída alta/baixa; deixe aberto para potência de saída alta, nível baixo para potência de saída baixa. |
| 9 | FALADO | Pino indicador de sinal de recepção, geralmente de nível baixo, fica alto após receber o sinal |
| 10,11,13,21 | Terra | Base de aterramento exposta |
| 12 | FORMIGA | Saída para sinal RF, antena de conexão externa com 50ohm |
| 14,15 | SPK | Saída para áudio, alto-falante externo de conexão com 8 ohm /2W |
| 16,17 | VOL | Controle de volume de áudio, conexão externa resistor rotativo de 100K ohm |
| 18 | RXD | RXD do módulo para UART, conecte ao TXD fora do módulo |
| 19 | TXD | TXD do módulo para UART, conecte ao RXD fora do módulo |
| 20 | PTT | PTT do módulo walkie-talkie, deixe aberto ou “1” é Rx, “0” é TX, modo de recepção padrão |
| 22 | VCC | Conexão externa Alimentação positiva 3,3~5V. |
| 23 | CS | “0” é para modo de espera, “1” para funcionamento normal,， Operação normal padrão |
