LoRa128X-C1: Módulo transceptor sem fio LoRa de longo alcance de 2,4 GHz para conectividade estendida
A série LoRa128X-C1 é rigorosamente fabricada e testada usando processos sem chumbo, em conformidade com os padrões RoHS e Reach.
Esta série de módulos foi projetada com base nos chips de RF SX1280/SX1281 do fabricante americano original Semtech. Ela utiliza modulação LoRa, abordando efetivamente a limitação de curtas distâncias de comunicação em módulos comuns de 2,4 GHz. Além disso, os módulos integram a funcionalidade de "tempo de voo" para aplicações de medição de distância sem fio.
Com a alta capacidade de penetração da banda de frequência de 2,4 GHz combinada com a modulação LoRa, esses módulos oferecem excelente sensibilidade de recepção e resistência à interferência ambiental, tornando-os adequados para cenários que exigem transmissão de longa distância de 2,4 GHz.
Módulo | LoRa128X-C1-TIP | LoRa128X-C1-TA | LoRa128X-C1-IP | LoRa128X-C1-A |
Características | Equipado com conector de antena IPEX , Oscilador de cristal TCXO de nível industrial com compensação de temperatura de 0,5 ppm | A bordo Antena PCB , Oscilador de cristal TCXO de nível industrial com compensação de temperatura de 0,5 ppm | Com conector de antena IPEX , Oscilador de cristal de nível industrial de 10 ppm | Antena PCB integrada , Oscilador de cristal de nível industrial de 10 ppm |
★ Os parâmetros a seguir são obtidos por meio de testes com um cabo coaxial de 50 ohms conectado ao instrumento @VCC=3,3V.
Parâmetros | Mín . | Tipo. | Máx. | Unidade | Doença |
Condições de trabalho | |||||
Faixa de tensão de trabalho | 1. 8 | 3.3 | 3.7 | V | |
Tensão de temperatura | -40 | 85 | °C | ||
Consumo atual | |||||
Corrente RX | < 1 1 | mA | @ LoRa 128 x-C1-IP/ LoRa128x-C1-A | ||
< 1 3 | mA | @ LoRa 128 x-C1-TIP/ LoRa128x-C1-TA | |||
Corrente TX | 50 | mA | @V CC =3,3V,12,5dBm
| ||
Corrente do sono | < 1 | uA | |||
Faixa de frequência | |||||
Faixa de frequência | 2400 | 2500 | MHz | ||
Taxa de dados | 0,476 | 202 | Kbps | @LoRa | |
260 | 1300 | Kbps | @FLRC | ||
125 | 2000 | Kbps | @FSK | ||
Potência de saída | -18 | 12,5 | dBm | @VCC=3,3V | |
Sensibilidade de recepção | -132 | dBm | LoRa @0,476 Kbps | ||
n Faixa de frequência operacional: 2400-2500 MHz
n Modulação LoRa FLRC FSK
n Taxa de transferência de dados: 0,476-202 Kbps @ LoRa
n Potência máxima de saída: 12,5 dBm
n Sensibilidade: -132dBm @ LoRa
n Oscilador de cristal de alta precisão (0,5 ppm TCXO/10 ppm)
n Modo de comunicação de pacotes (recebimento/transmissão FiFo 256 bytes)
n Faixa de tensão operacional: 1,8-3,7 V
n Faixa de temperatura operacional: -40~+85°C
Aplicações
n Controle remoto sem fio
n Casa Inteligente
n Controle de Brinquedos
n Monitoramento da pressão dos pneus
n Monitoramento de Saúde
Leitor/gravador de tags

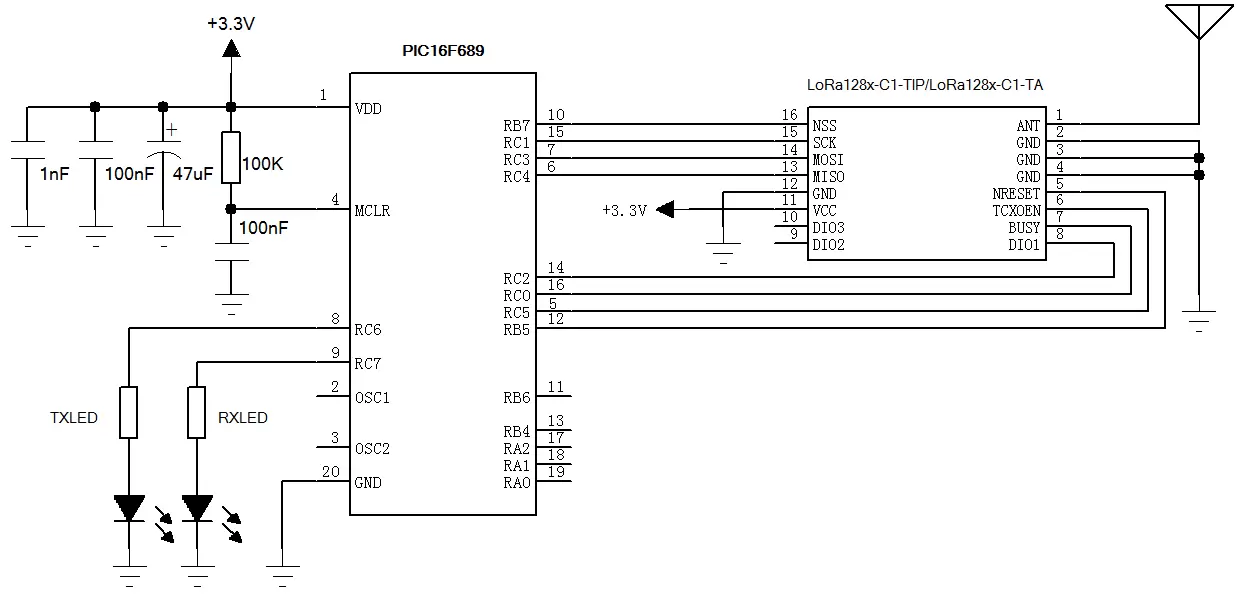

LoRa128X-C1-TIP/LoRa128X-C1-TA:

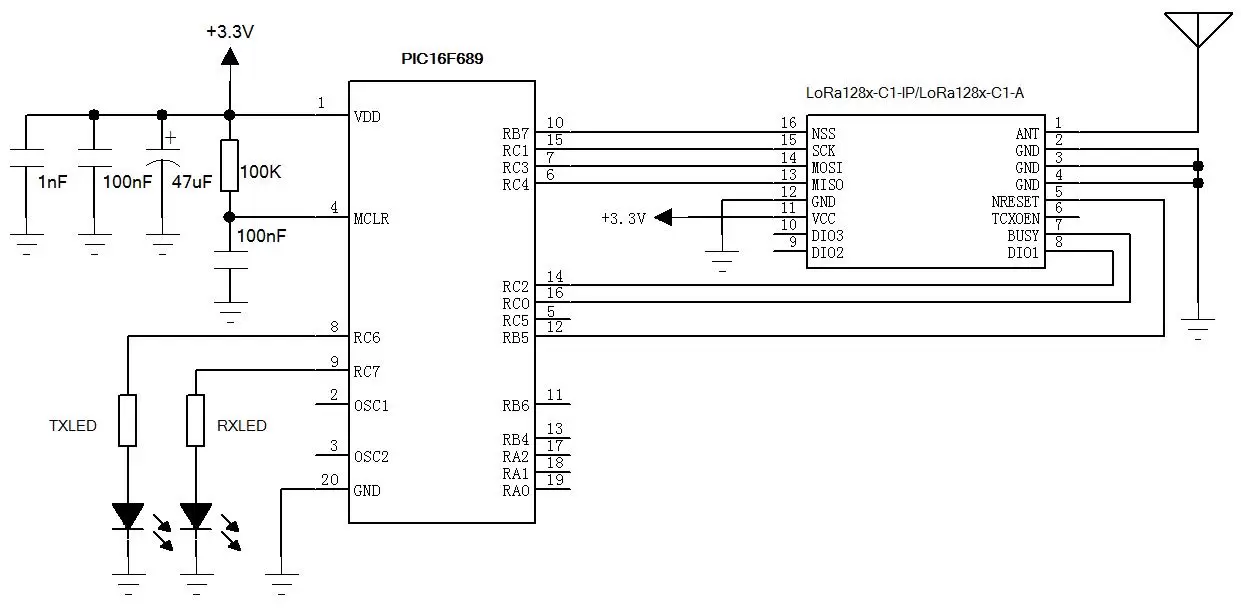

LoRa128X-C1-IP/LoRa128X-C1-A:
Pino Nº. | Nome do PIN | Descrição |
1 | FORMIGA | Conecte com antena coaxial de 50 ohms |
2,3,4,12 | Terra | Conectado ao pólo negativo |
5 | NRESET | Pino de gatilho de reinicialização do chip, ativo baixo |
6 | TCXOEN | Ative o TCXO: 1．Gire o pino TCXOEN para o nível alto antes de reiniciar o SX1280; ; 2．Atrase pelo menos 3 ms para aguardar a inicialização do TCXO ; 3．Durante a utilização do módulo 1280, o TCXOEN deve manter um alto nível Desligue o TCXO (se o módulo precisar entrar no modo de espera): 1．Chame a função Set Sleep() para colocar o módulo no modo de espera; 2．Atrase por pelo menos 1 ms para esperar que o módulo conclua seu processo de hibernação; 3．Puxe TCXOEN para baixo para desabilitar o TCXO; Ao usar um oscilador de cristal comum, deixe este pino flutuando. |
7 | OCUPADO | Pino indicador de status (consulte a folha de dados do SX1280/1281 para obter detalhes). |
8 | DIO1 | Pinos de chip de conexão direta, configuráveis como E/S de uso geral (detalhes da função podem ser encontrados na folha de dados do SX1280/1281). |
9 | DIO2 | Pinos de chip de conexão direta, configuráveis como E/S de uso geral (detalhes da função podem ser encontrados na folha de dados do SX1280/1281). |
10 | DIO3 | Pinos de chip conectados diretamente, configuráveis como E/S de uso geral (detalhes da função podem ser encontrados na folha de dados do SX1280/1281). |
11 | VCC | Conecte a fonte de alimentação positiva (1,8-3,7 V). |
13 | MISSÔ | Saída SPI para dados SPI |
14 | MOSI | Entrada SPI para dados SPI |
15 | SCK | Relógio serial para interface SPI |
16 | NSS | Pino de seleção do chip do módulo |
