STX882: Baixo custo e alta potência: Módulo transmissor ASK 315/433 MHz

O STX882 é um módulo transmissor ASK de 315/433 MHz de tamanho compacto, alta potência, baixo custo e baixa harmonia, que apresenta alta estabilidade e excelente custo-benefício. Sua potência é de até 50 mW sob tensão de 3,6 V e até 100 mW sob tensão de 5,0 V. O STX882 é o módulo ASK com a maior potência transmitida em comparação com outros transmissores ASK do mercado sob tensão de 3,6 V. É fácil de usar e pode ser conectado diretamente ao microcontrolador.
O STX882 é fabricado e testado rigorosamente usando um processo sem chumbo e está em conformidade com os padrões RoHS e Reach.

Contate-nos

DOWNLOAD

Parâmetro	Mín.	Tipo.	Máx.	Unidade	Doença
Condições de operação
Tensão de alimentação	1.2	3.0	6.0	V
Faixa de temperatura operacional	-20	25	70	°C
Consumo atual
Corrente TX		34		mA	@3,3 V, 15 dBm
Corrente do sono		≤0,01		uA	@DATA em nível baixo
Parâmetros de RF
Faixa de frequência	433,82	433,92	434.02	MHz	@433MHz
Faixa de frequência	314,9	315	315.1	MHz	@315MHz
Potência de RF	12	13	13,5	dBm	@2,4V
	14	15	15,5	dBm	@3V
	19,5	20	20,5	dBm	@5V

Modulação	PERGUNTAR
Freqüência	315MHz,433MHz

Características do módulo transmissor ASK STX882

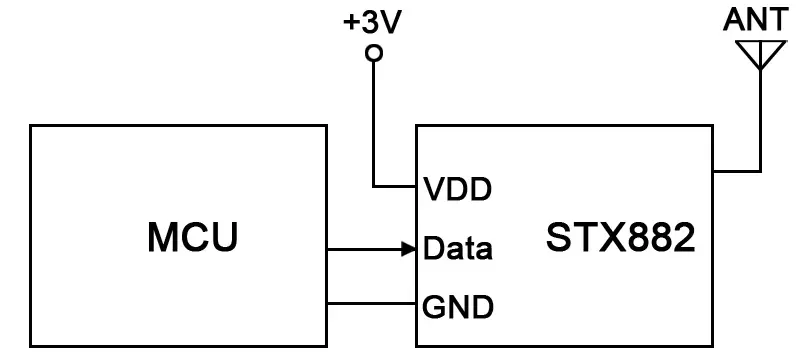

Circuito de aplicação do módulo transmissor ASK STX882

Definição de pinos do módulo de transmissão ASK STX882

Número PIN	Definições de pinos	Descrição
1	FORMIGA	Entrada de antena
2	DADOS	Entrada de dados
3	VCC	Fonte de alimentação positiva
4	Terra	Conectado ao aterramento de energia

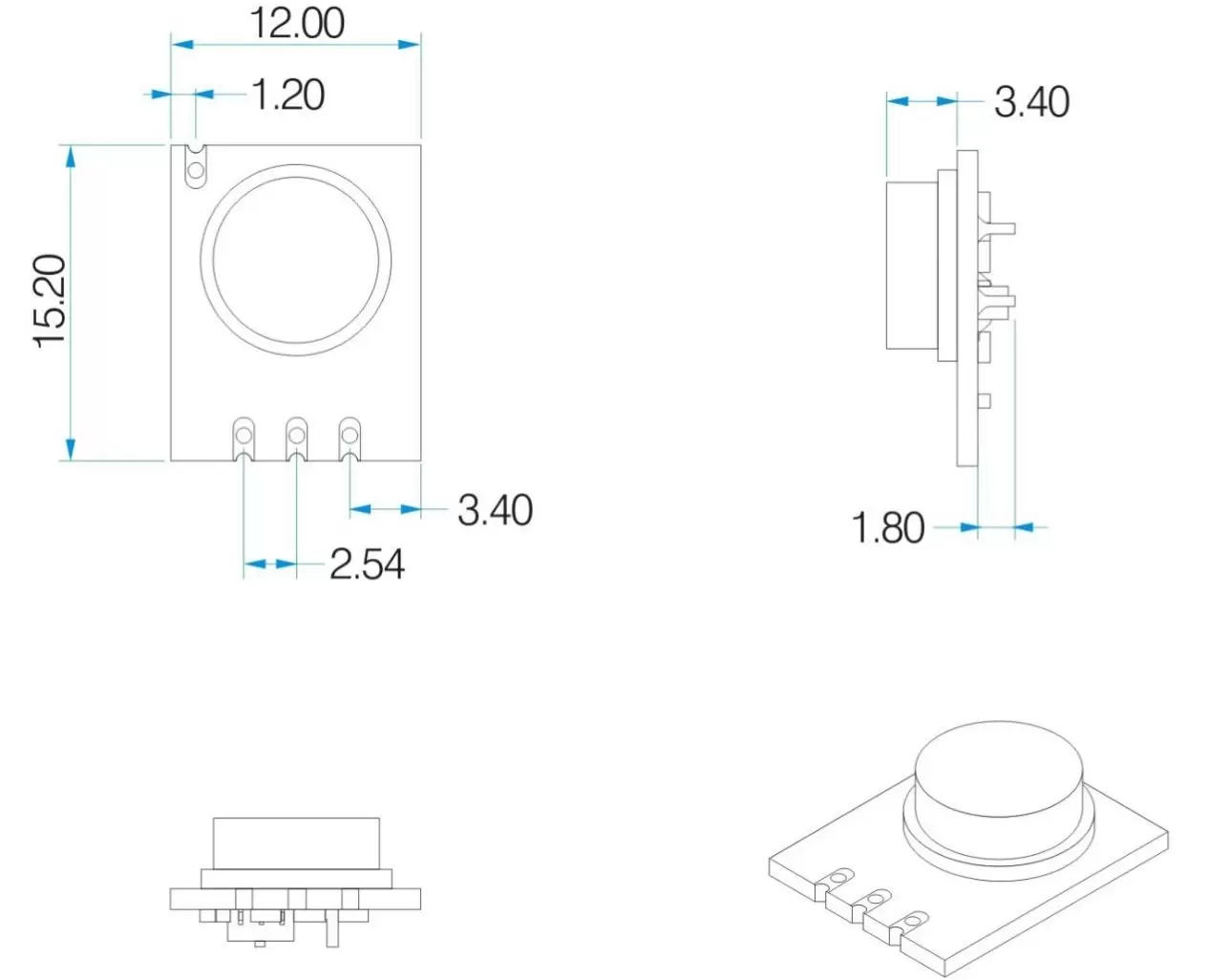

Dimensões mecânicas do módulo transmissor ASK STX882
