STX888 SRX888: Módulo de Duplicação de Sinal Sem Fio

STX888 SRX888: Módulo de Duplicação de Sinal Sem Fio

Este é um módulo de duplicação de sinal sem fio que pode emitir remotamente qualquer forma de onda idêntica.
O módulo pode transmitir qualquer forma de onda digital (como pulso ou forma de onda serial...) com frequência abaixo de 9,6 kHz. O conjunto de módulos é composto por um módulo transmissor (STX888) e um módulo receptor (SRX888). A forma de onda inserida no pino DATA do módulo transmissor será enviada para o pino DATA do módulo receptor.
O STX888 e o SRX888 são fabricados e testados rigorosamente usando um processo sem chumbo e estão em conformidade com os padrões RoHS e Reach.

Contate-nos

DOWNLOAD

Módulo de replicação de sinal sem fio STX888 SRX888 V1.0.pdf

Especificações elétricas do STX888 (tensão de alimentação: 5 V, 25 ℃)

Parâmetro	Mín.	Tipo.	Máx.	Unidade	Condições
Condições de operação
Tensão de alimentação	3.3	5.0	6,5	V
Faixa de temperatura operacional	-40	25	+85	°C
Consumo atual
Corrente TX		370		mA	@27dBm
Corrente de espera		< 10		mA	Espera, sem transmissão
Corrente do Sono		< 10		uA
Parâmetros de RF
Faixa de frequência	428,92	433,92	443,92	MHz
Potência de RF	26	27,5	28,5	dBm	@5V
Hora de acordar	-	4	-	EM

Especificações elétricas do SRX888 (tensão de alimentação: 5 V, 25 ℃)

Parâmetro	Mín.	Tipo.	Máx.	Unidade	Condições
Condições de operação
Tensão de alimentação	3.3	5.0	6,5	V
Faixa de temperatura operacional	-40	25	+85	°C
Consumo atual
Corrente RX		< 31		mA
Corrente do Sono		< 10		uA
Parâmetros de RF
Faixa de frequência	428,92	433,92	443,92	MHz
Hora de acordar	-	4	-	EM

Observação: embora a fonte de alimentação do módulo transmissor e do módulo receptor seja de 5 V, o nível de E/S do módulo é de 3,3 V TTL, e a compatibilidade de nível deve ser considerada durante o uso.

Função especial	Módulo de sinal duplicado

Características

Transmissão de forma de onda arbitrária
Baixa distorção de sinal
Fácil de usar, sem nenhuma configuração ou programação
Comunicação de longa distância (abertura > 500M)
Pode personalizar mais potência, maior distância
Proteção múltipla de software e hardware, pode funcionar de forma estável em ambientes complexos
Pequeno atraso (4ms)
16 canais de frequência são opcionais para evitar conflitos de sinal sem fio
Modulação GFSK, forte capacidade anti-interferência
Transmita e receba com consumo de energia ultrabaixo
Aplicação de nível industrial (-40 ～+ 85 ℃)

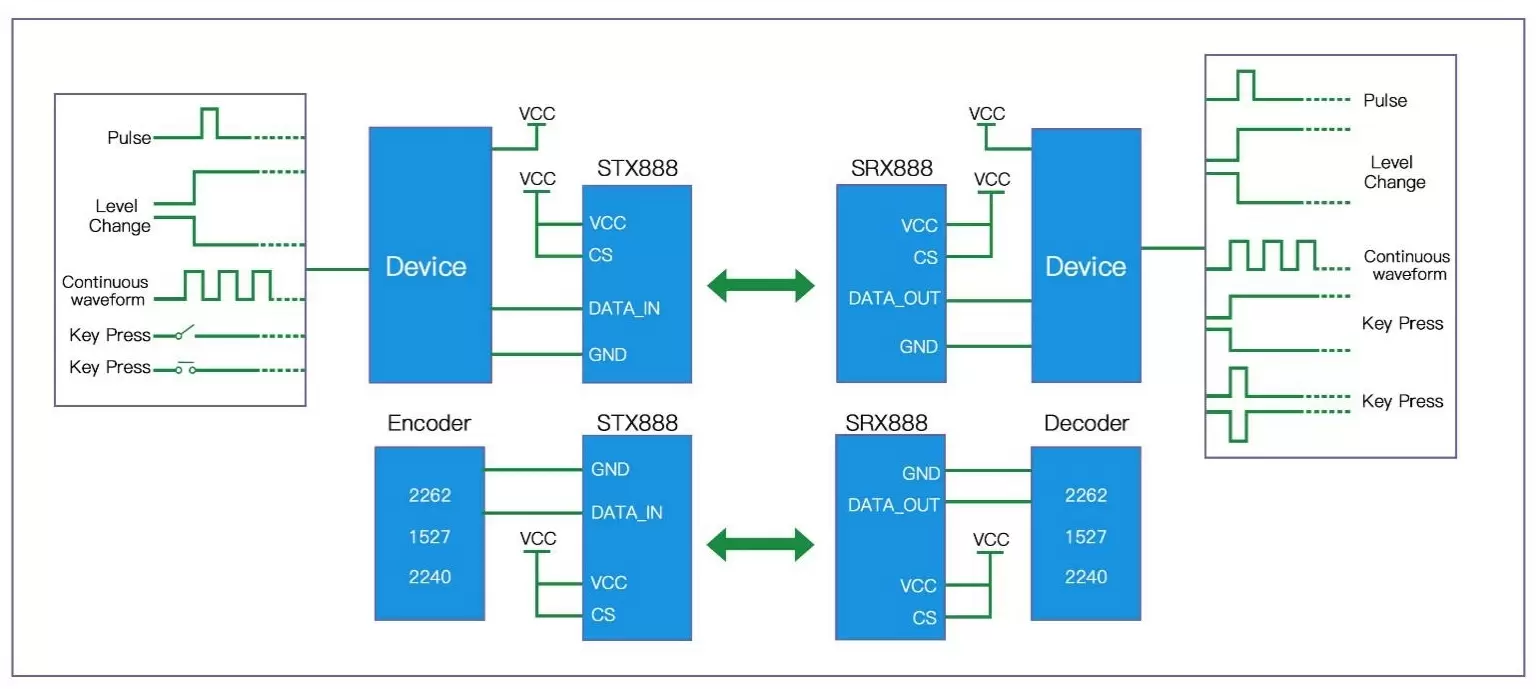

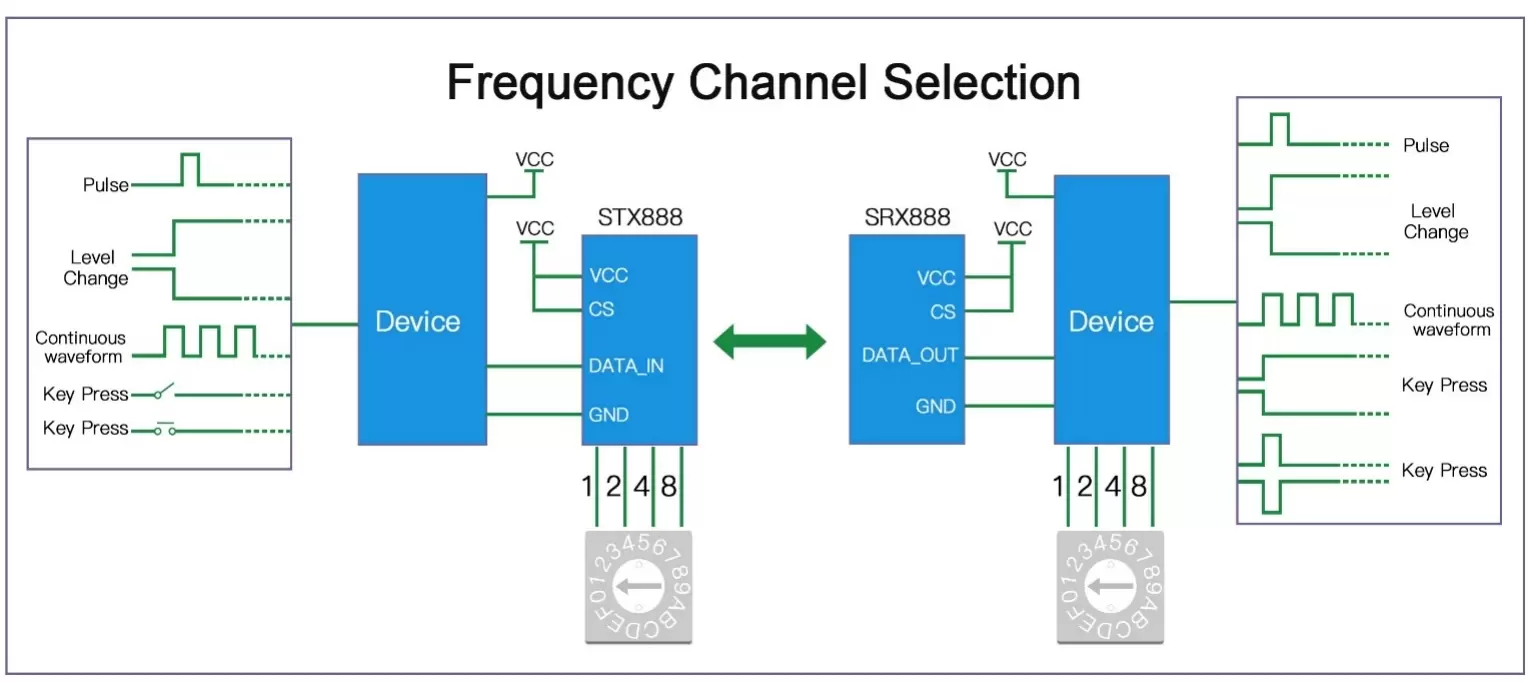

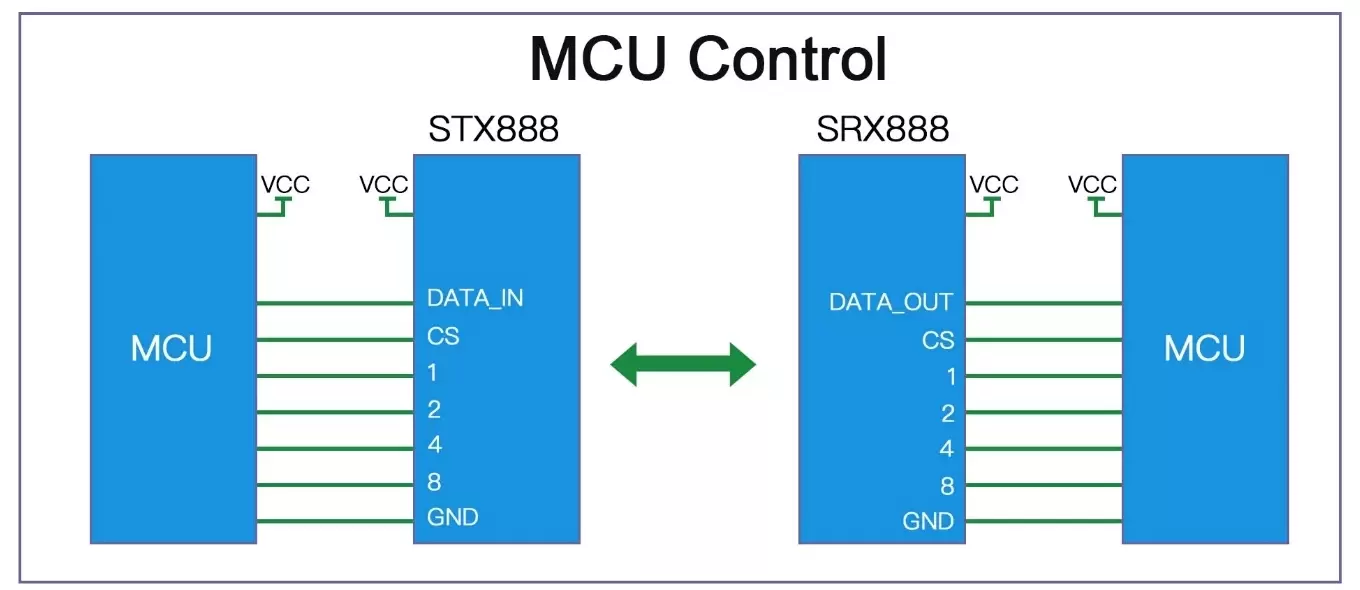

Módulo de Duplicação de Sinal Sem Fio STX888 SRX888 Circuito de Aplicação

Definições dos pinos do STX888:

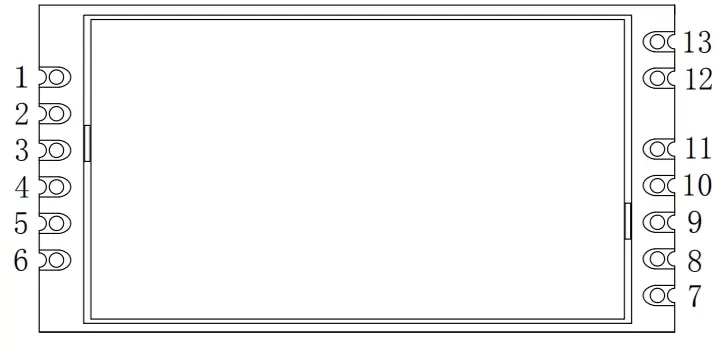

Definição de pinos do módulo de duplicação de sinal sem fio STX888

Pino Nº.	Definições	Entrada/Saída	Descrição do pino
1	VCC		Fonte de alimentação positiva
2	Terra		aterramento de energia
3	CS	EU	Habilitar módulo (puxe para baixo para dormir, puxe para cima ou flutue para trabalhar)
4	DADOS	EU	Pino de entrada de dados
5	LED+	O	conectar ao pólo positivo do LED
6	LIDERADO-	O	conectar ao pólo negativo do LED (resistor interno de 1K em série)
7	D1	EU	Seleção de canal de frequência
8	D2
9	D4
10	D8
11	Terra		aterramento de energia
12	Terra		Aterramento da antena
13	FORMIGA		Conecte com antena coaxial de 50 ohms

Definições dos pinos do SRX888:

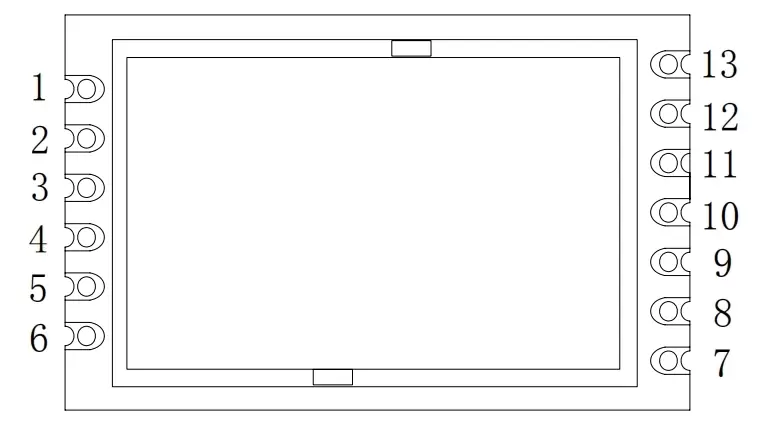

Definição de pinos do módulo de duplicação de sinal sem fio SRX888

Pino Nº.	Definições	Entrada/Saída	Descrição do pino
1	VCC		Fonte de alimentação positiva
2	Terra		aterramento de energia
3	CS	EU	Habilitação do módulo (baixo nível de suspensão, corrente de suspensão inferior a 5uA, nível alto padrão)
4	DADOS	O	Pino de entrada de dados
5	LED+	O	Conecte ao pólo positivo do LED
6	LIDERADO-	EU	Conecte ao polo negativo do LED (resistor interno de 1K em série)
7	D1	EU	Seleção de canal de frequência
8	D2
9	D4
10	D8
11	Terra		aterramento de energia
12	Terra		Aterramento da antena
13	FORMIGA		Conecte com antena coaxial de 50 ohms

Dimensões do STX888:

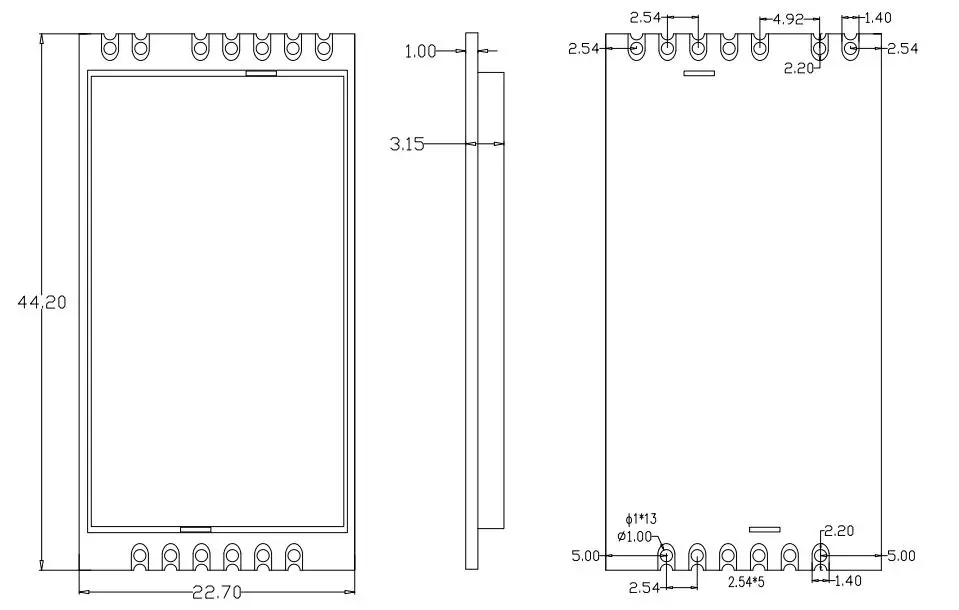

Módulo de duplicação de sinal sem fio STX888 Dimensões mecânicas

Dimensões do SRX888:

Dimensões mecânicas do módulo de duplicação de sinal sem fio SRX888
