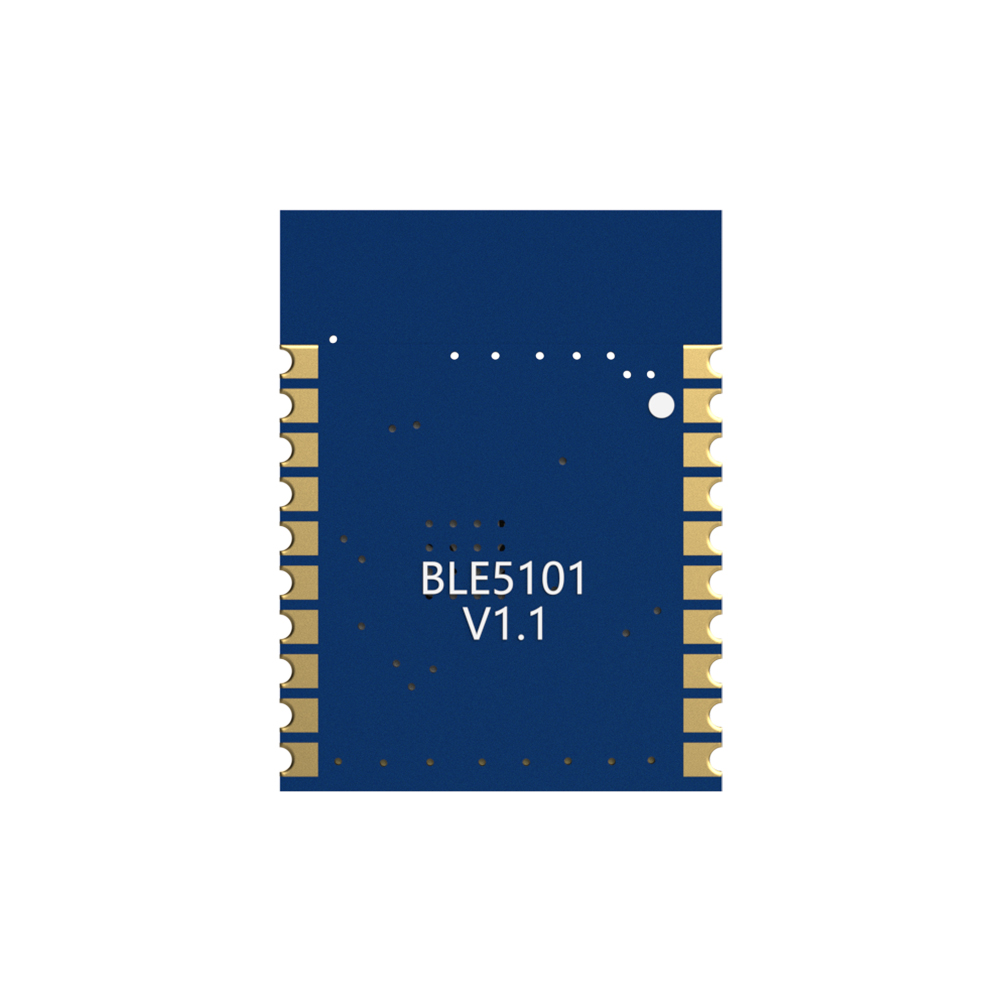

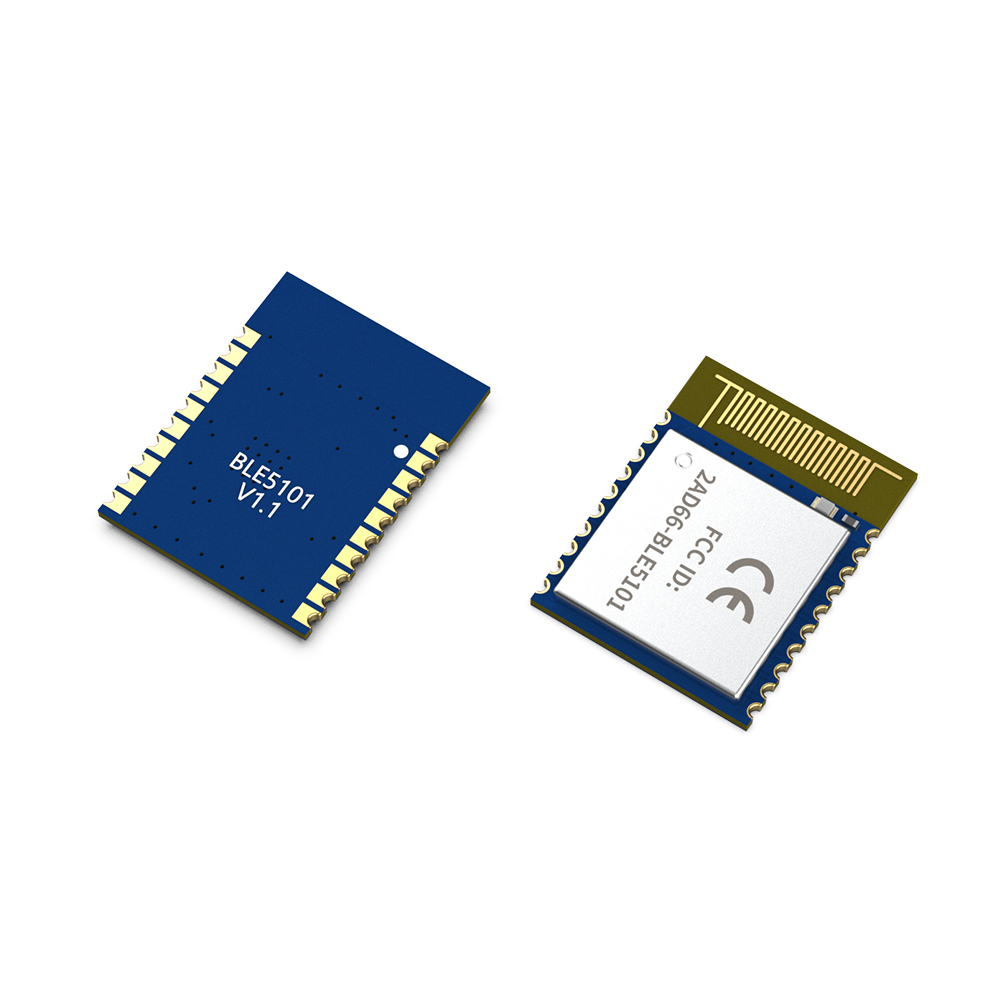

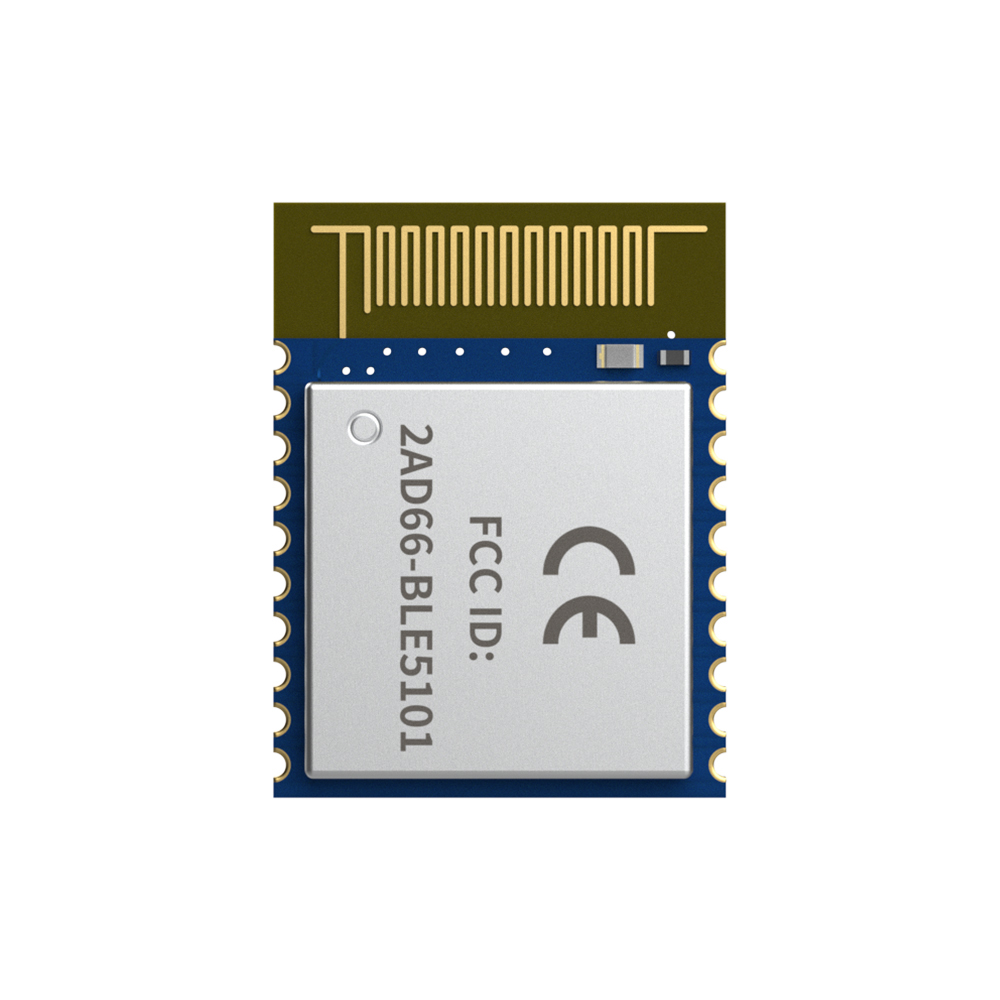

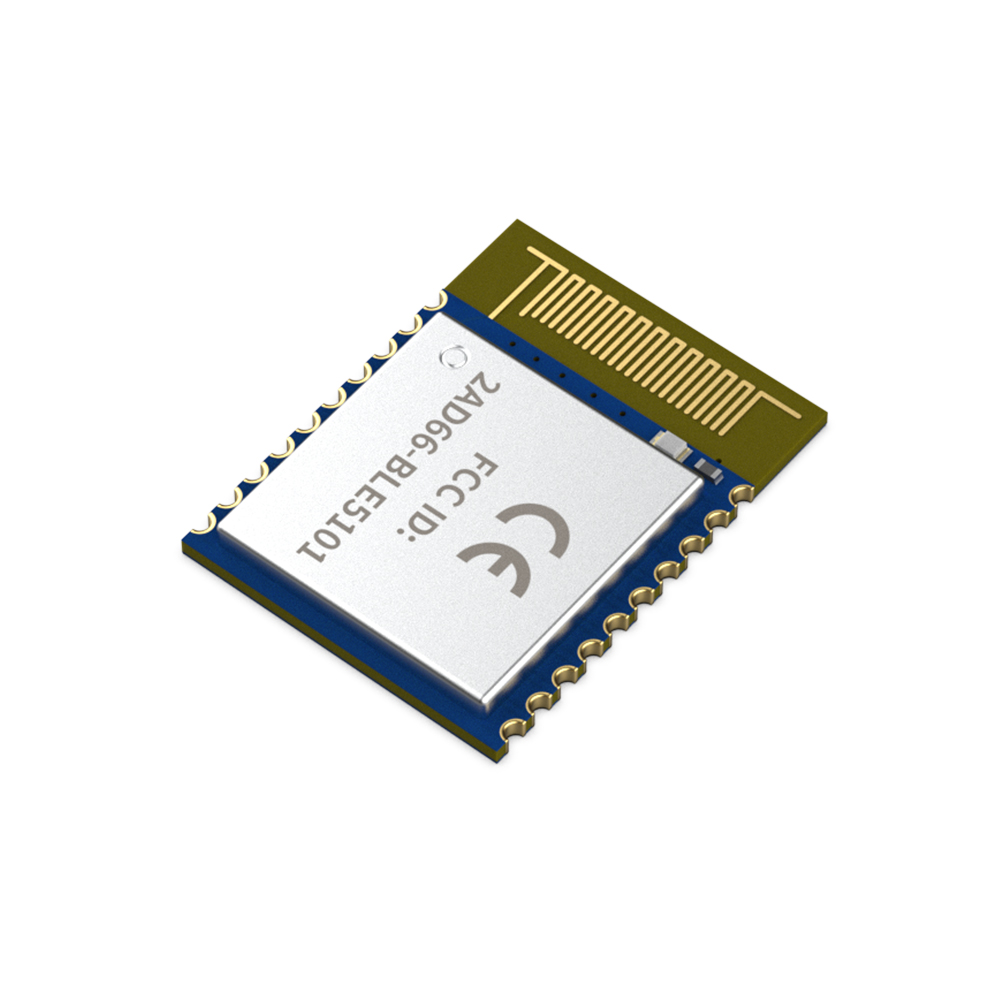

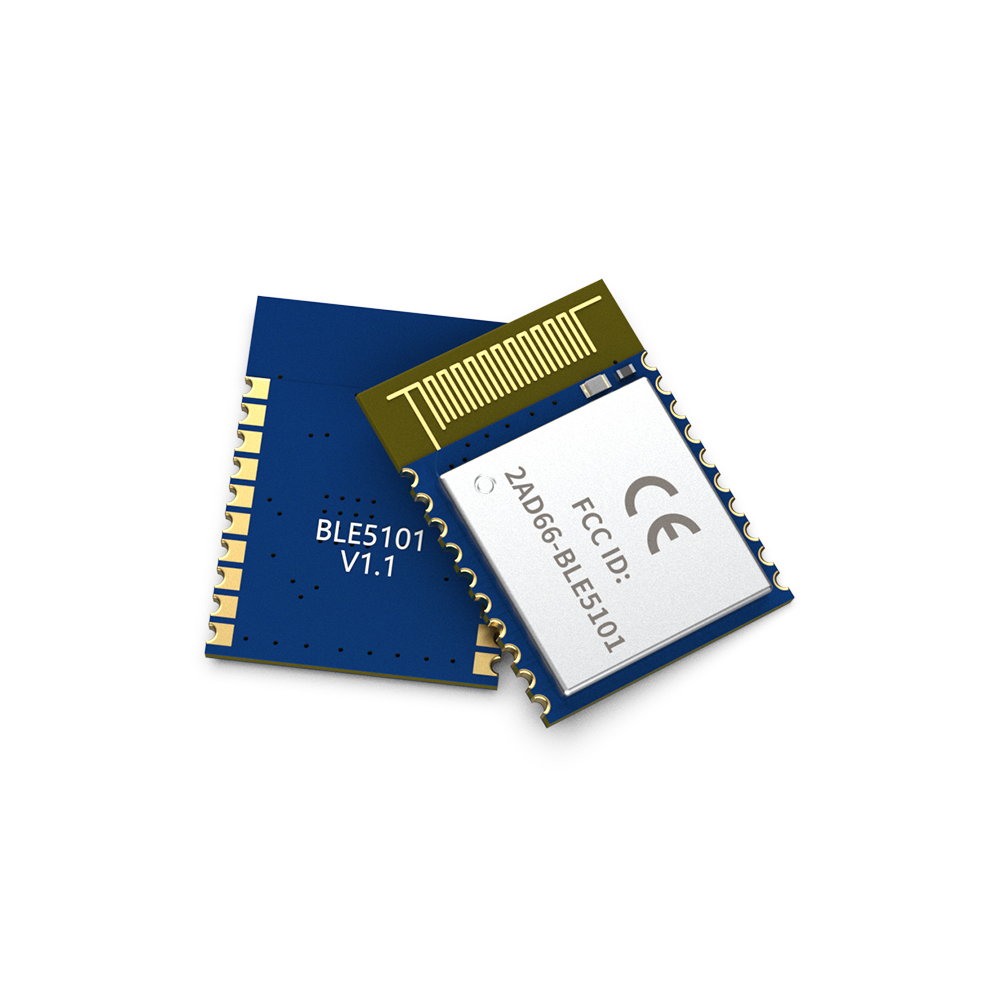

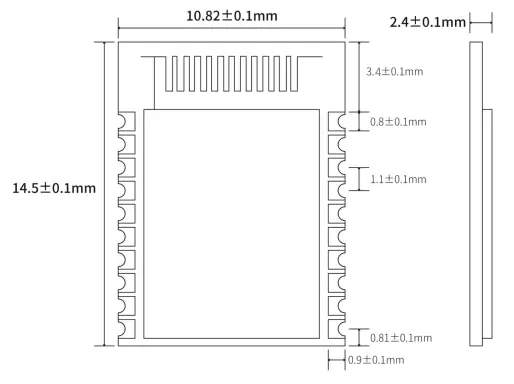

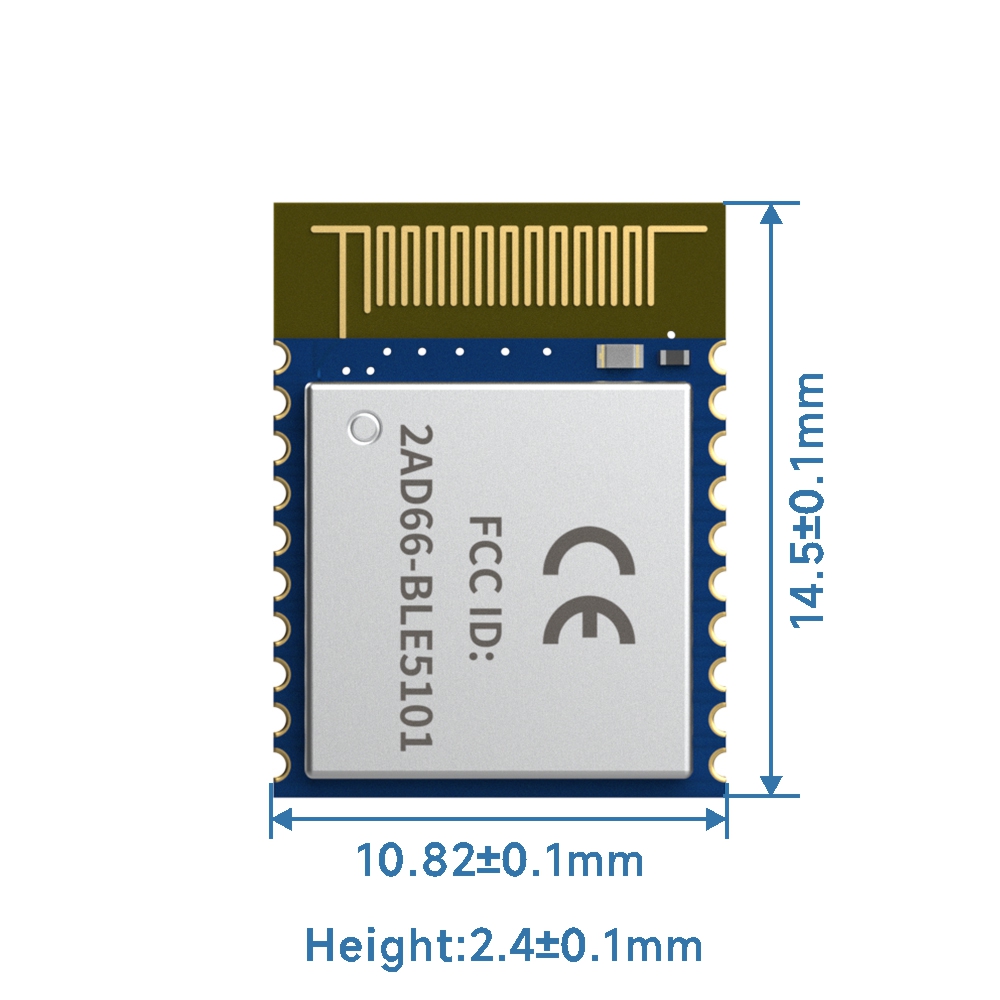

BLE5101: Módulo BLE certificado CE-RED e FCC ID BLE 5.1

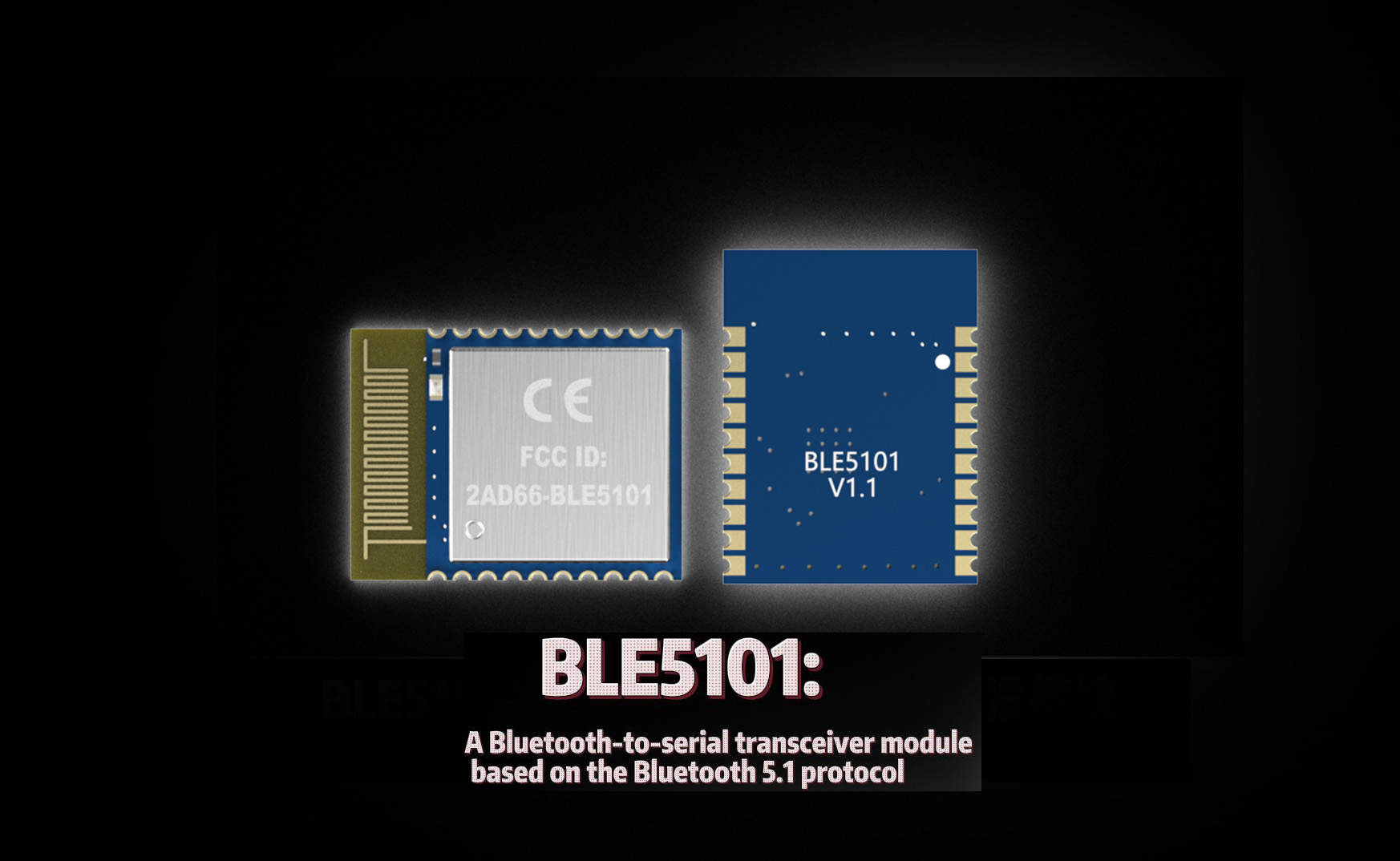

- BLE5101 é um módulo BLE baseado no protocolo BLE 5.1, coexistência de funções mestre e escravo, tamanho pequeno, baixo consumo de energia e a banda de frequência do sinal de trabalho é de 2,4 GHz.
- O módulo BLE5101 é desenvolvido pela Shenzhen NiceRF Wireless Technology Co., Ltd. O módulo suporta a coexistência de funções mestre e escravo, pode se conectar ao mestre e ao escravo ao mesmo tempo e pode definir com flexibilidade o número de conexões mestre e escravo, e pode suportar até 20 conexões. Suporte máximo para transmissão de dados a uma taxa de transmissão de 115200bps. O módulo usa comandos AT para definir parâmetros e a operação é simples e fácil de usar. Além disso, o BLE5101 também possui a função BLE Mesh, que pode ser usada com outros módulos para obter rede mesh. Os módulos podem ser amplamente utilizados em desgaste inteligente, casa inteligente, automóveis, iluminação, coleta de dados de automação inteligente, controle inteligente, detecção sem fio, etiquetas eletrônicas e outros cenários.
- BLE5101 usa estritamente tecnologia sem chumbo para produção e testes e atende aos padrões RoHS e Reach.
- O módulo BLE BLE5101 obteve a certificação CE-RED e FCC ID.
| Parâmetro | Min. | Tipo. | Máx. | Unidade | Doença |
| Condições de Operação | |||||
| Faixa de tensão de trabalho | 1,71 | 3.3 | 4.3 | V | |
| Faixa de temperatura operacional | -40 | 60 | ℃ | ||
| Consumo Atual | |||||
| Receber atual | 7.1 | mA | |||
| Corrente de emissão | 7.4 | mA | |||
| Corrente de sono | <7,5 | vocêA | |||
| Corrente ociosa | < 6,58 | mA | Estado inativo: refere-se a nenhuma conexão, nenhuma transmissão/varredura do módulo | ||
| Parâmetro RF | |||||
| Faixa de frequência | 2400 | 2.483,5 | MHz | ||
| Transmitir energia | -16 | 10 | dBm | ||
| Recebendo sensibilidade | -95 | dBm | |||
| Tipo | Bluetooth |
| Certificação | CE-RED, ID FCC |
Características do módulo BLE BLE5101
- Suporta protocolo Bluetooth BLE 5.1
- Suporta a coexistência de funções mestre e escravo e pode conectar vários mestres e escravos ao mesmo tempo, até 20 conexões
- Suporta 2 modos de trabalho de configuração e transmissão transparente
- Suporta atualização over-the-air (OTA DFU)
- Suporta configuração de vários parâmetros de porta serial
- Suporta UUID personalizado de 16 bits, incluindo um UUID de serviço e dois UUID característicos, que podem ser configurados de forma flexível e compatíveis com produtos BLE semelhantes
- Suporta conexão manual e conexão automática 2 métodos de conexão
- O MTU máximo é 247 bytes
- Suporta UUID personalizado de 16 bits, incluindo um UUID de serviço e dois UUID característicos
- Distância máxima de comunicação 150m (10dBm, 1Mbps)
- Suporta modificação personalizada do endereço MAC local
- Suporta vinculação de endereço MAC, até 8 dispositivos (independentemente de mestre e escravo)
- Suporta sono com baixo consumo de energia
Aplicações do módulo BLE BLE5101
- Sensor sem fio de leitura de medidor sem fio
- Casa inteligente
- Controle remoto industrial, telemetria
- Edifícios inteligentes, edifícios inteligentes
- Coleta automatizada de dados
- Sensor de saúde
- Dispositivo vestível inteligente
- Robô inteligente
- Detecção sem fio
- Etiquetas eletrônicas
- Controle inteligente
Recomenda-se um diagrama de circuito (use a maioria dos recursos de hardware):

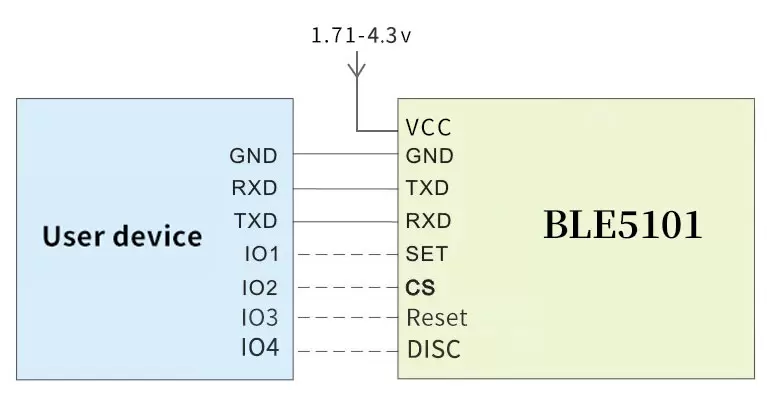

Diagrama de circuito de aplicação mínima (somente a função de porta serial é usada):

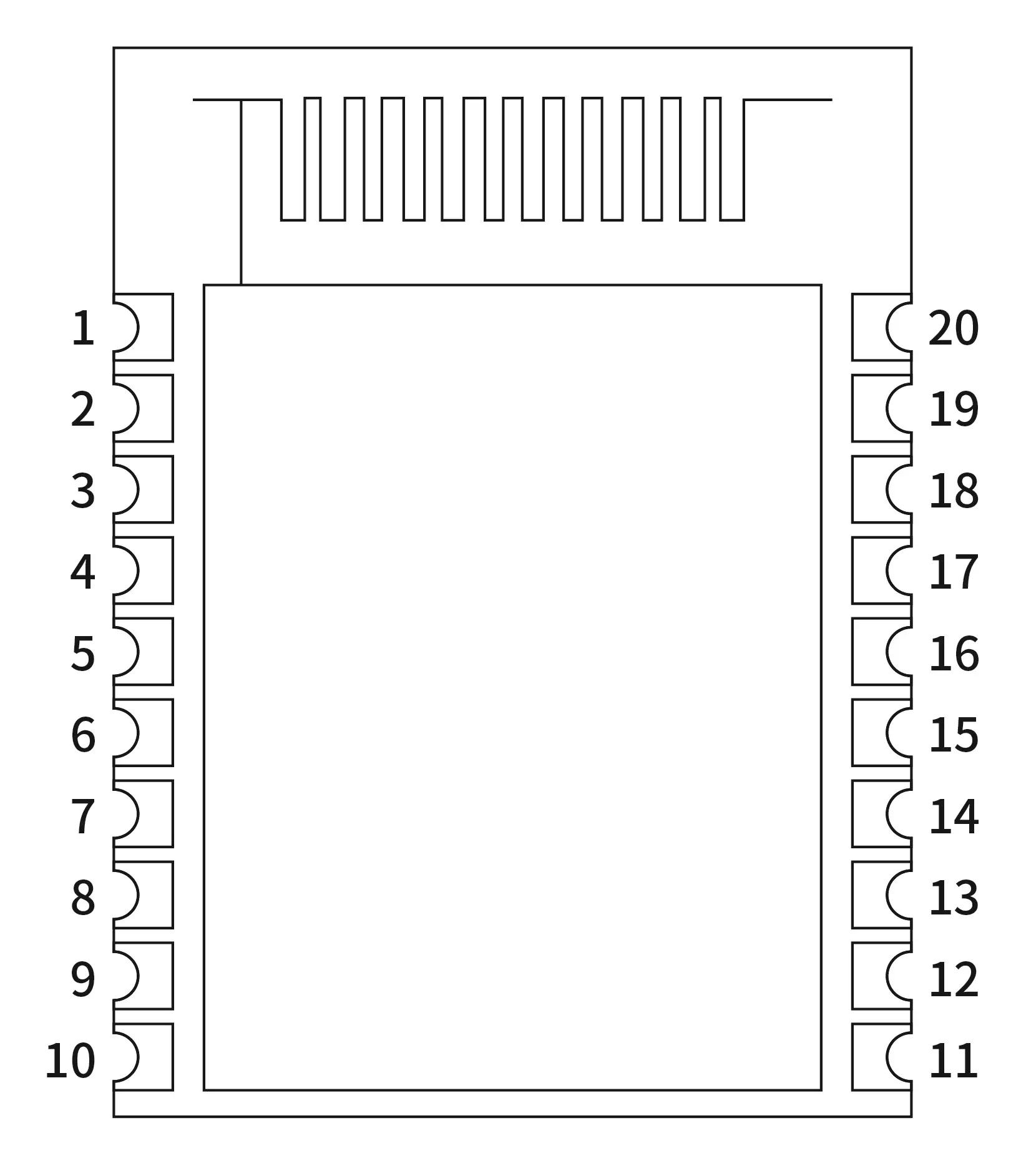

| Pino NÃO. | Nome do alfinete | E/S | Função de pino | Descrição |
| 1, 9 | GND | GND | Aterramento de energia | |
| 2 | NC | Pés pendurados | ||
| 3 | SWCLK | SWCLK/GPIO | Conecte-se ao IO interno, usado para gravar o programa, ele pode ser usado como IO normal durante a execução | |
| 4 | SWDIO | SWDIO/GPIO | Conecte-se ao IO interno, usado para gravar o programa, ele pode ser usado como IO normal durante a execução | |
| 5 | PA0 | EU | CS | Pino de suspensão do módulo CS (trabalho de baixo nível, suspensão de alto nível, nível alto padrão) |
| 6 | PA1 | EU | DEFINIR | Pino de configuração do módulo SET (nível alto durante a comunicação normal, entra no modo de configuração quando o pino SET é puxado para baixo, nível alto padrão) |
| 7 | PD5 | Ó | USART1_TX | Pino TXD de transmissão de dados serial do módulo (a tensão de nível é de até 3,3V) |
| 8 | PD4 | EU | USART1_RX | Pino de recepção de dados seriais do módulo RXD (tensão de nível de até 3,3V) |
| 10 | CCV | CCV | Conecte ao pólo positivo da fonte de alimentação (1,71-4,3V) | |
| 11 | PD7 | Ó | CS_DE | Pino indicador de status de sono (nível baixo ao dormir, nível alto ao trabalhar) |
| 12 | REINICIAR | EU | REINICIAR | Pino de reinicialização do módulo, reinicialização de alto nível, há um resistor pull-down dentro. |
| 13 | PD6 | Ó | MODO_DE | Pino indicador de status de trabalho (saída de alto nível é estado de anúncio, saída de baixo nível é estado de não anúncio) |
| 14 | PC5 | E/S | PC5 | GPIO |
| 15 | PA3 | E/S | PA3 | Depurar_TX |
| 16 | PA2 | E/S | PA2 | Depurar_RX |
| 17 | PA7 | EU | DISCO | Pino de ativação da conexão Bluetooth, puxe para baixo para desconectar a conexão Bluetooth, alto nível padrão |
| 18 | PA6 | E/S | PA6 | GPIO |
| 19 | PA4 | E/S | PA4 | GPIO |
| 20 | PA5 | Ó | SET_DE | Nível alto = modo de transmissão transparente Nível baixo = modo de configuração AT |
