RF2541: Módulo BLE 4.0 UART BLE adota chip CC2541 SOC
Type: Bluetooth
Certification: Others

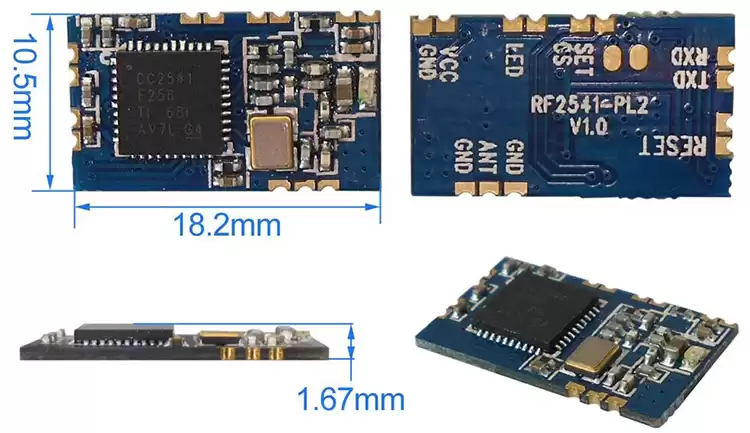

Tamanho (mm):22,43*14,9
LAR > PRODUTOS > MóDULOS BLUETOOTH > RF2541-PL2: MóDULO BLE 4.0 UART BLE COM CAPACIDADE...

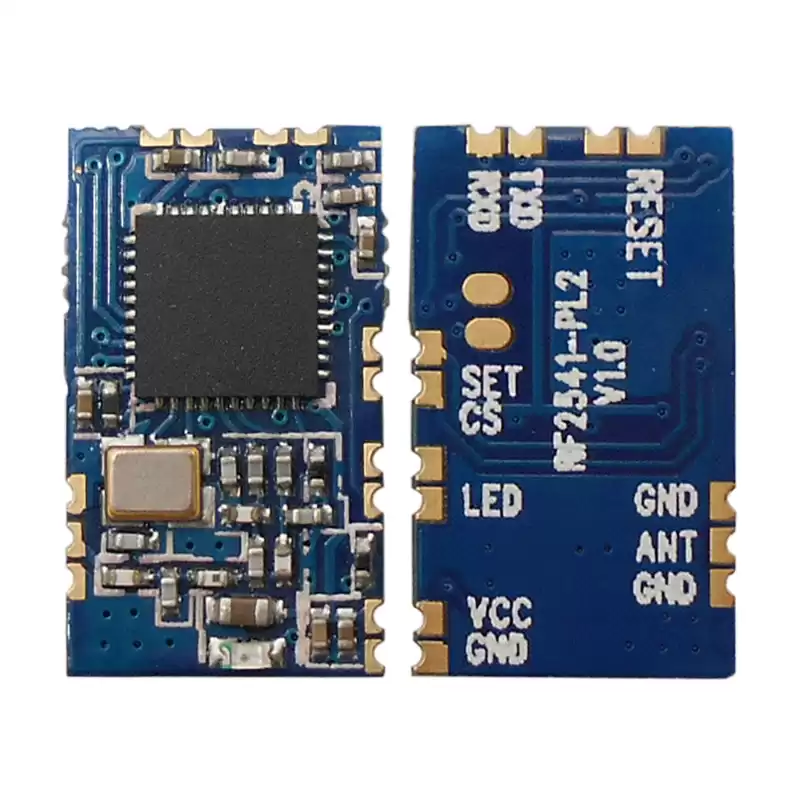

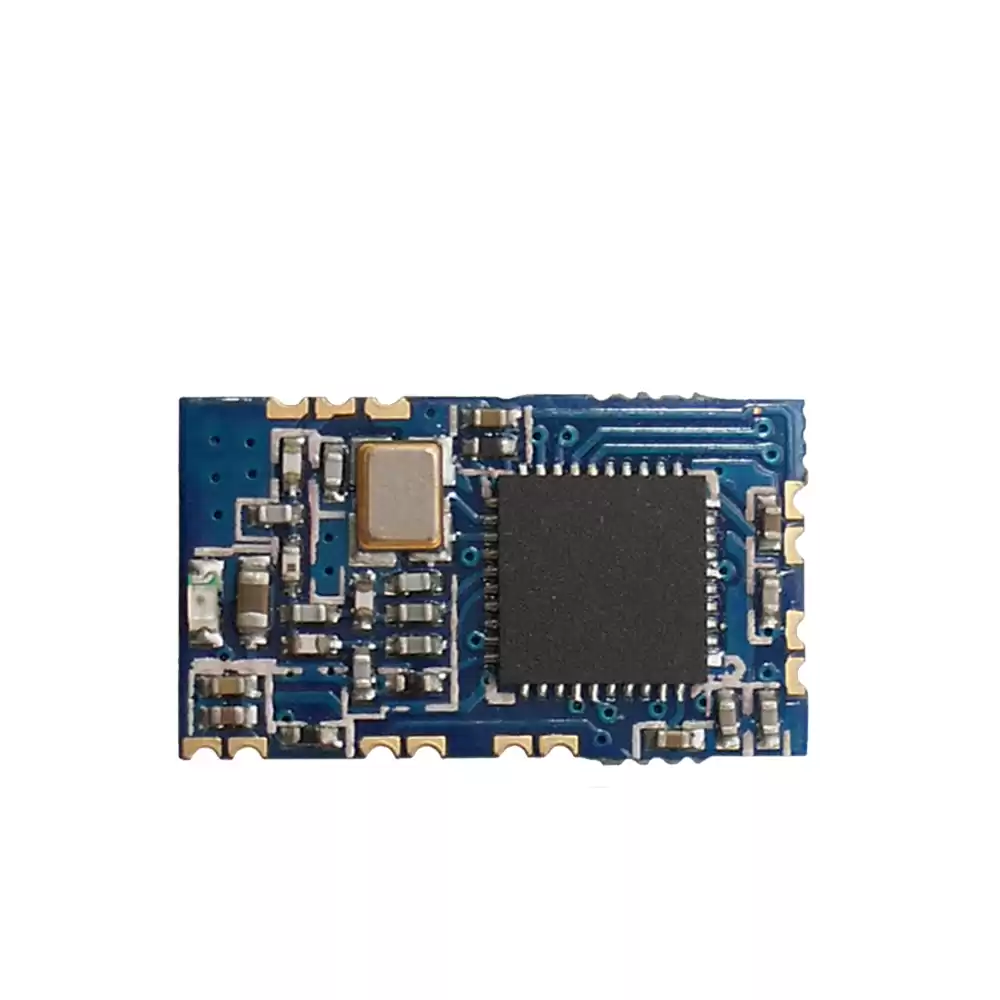

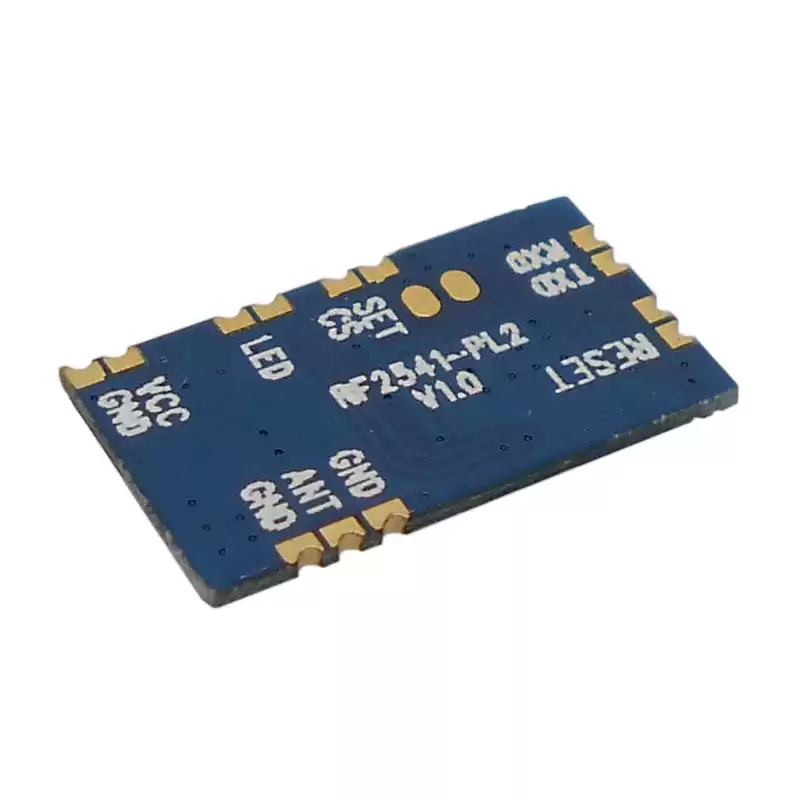

RF2541-PL2: Módulo BLE 4.0 UART BLE com capacidade OTA
O RF2541-PL2 é um módulo BLE que adota o chip CC2541 SOC da TI. O RF2541-PL2 se comunica com outros módulos através da interface UART, com todos os recursos do BLE 4.0, sendo fácil de usar e apresentando características como: baixo consumo de energia, longa distância e forte capacidade antiparasitária. Existem dois módulos que realizam as funções mestre e escravo: o RF2541-PL2 mestre e o RF2541-PL2 escravo. Esses dois módulos possuem o mesmo hardware, mas softwares diferentes.
Parâmetros | Mín. | Tipo. | Máx. | Unidade | Doença |
Condições de operação | |||||
Faixa de tensão de trabalho | 2.0 | 3.3 | 3.6 | V | Tensão do regulador interno de 3,3 V |
Faixa de temperatura de trabalho | -40 | 85 | °C | ||
Consumo atual | |||||
Corrente RX | ＜9 | mA | |||
Corrente TX | ＜15 | mA | |||
Corrente de espera | ＜1 | uA | |||
Parâmetros de RF | |||||
Faixa de frequência | 2379 | 2496 | MHz | ||
Taxa de dados | 250 | 2000 | Kbps | GFSK | |
Potência máxima de transmissão | -20 | 0 | dBm | ||
Sensibilidade RX | -98 | dBm | @250 Kbps | ||
Características do módulo BLE RF2541-PL2
- Arranjo de frequência: 2379-2496 MHz
- Sensibilidade de até -99dBm@250kbps
- Taxa de transferência de dados: 250K, 500K, 1M, 2Mbps
- Modulação GFSK
- Fonte de alimentação 2,0-3,6 V
- Baixa corrente em modo de espera <2uA
- Interface Uart
- Modo Mestre e Escravo
- Saída RSSI, indicação de detecção de portadora
- Atende aos padrões BQB e RoHS
- Modo de comunicação ponto a ponto e flexível
Aplicações do módulo BLE RF2541-PL2
- Equipamentos periféricos para telemóveis
- Saúde do consumidor e cuidados médicos
- Dispositivos de interface humana (teclado, mão, controle remoto)
- Sistemas de energia de baixa potência de 2,4 GHz
- Automação predial residencial

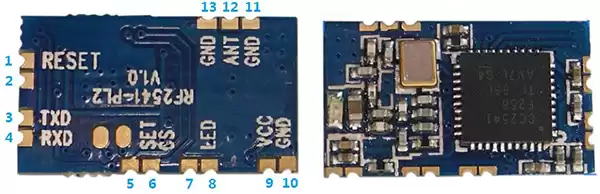

Pino Nº. | Nome do PIN | Descrição |
1 | REINICIAR | Reinicialização de baixo nível |
3 | TXD | Dados do módulo pino Tx (nível de tensão máx. 3,3 V) |
4 | RXD | Dados do módulo pino Rx (tensão de nível máx. 3,3 V) |
5 | DEFINIR | Habilitar modo de configuração (nível alto para entrar no modo de configuração, nível baixo para entrar no modo de comunicação) |
6 | CS | Controle de sono, nível alto para entrar no modo de sono, nível baixo para entrar no modo de comunicação normal. |
2,7 | NC | Vago |
8 | LIDERADO | Indicação de status de comunicação, nível baixo mostra desconectado, nível alto mostra conectado |
9 | VCC | Conecte VCC (2,0-3,6 V) |
10, 11 e 13 | Terra | Conectado ao solo |
12 | FORMIGA | Conectado à antena |
