Os usuários podem usar a placa de demonstração para definir os parâmetros do módulo RF, como modo de trabalho/frequência/potência do transmissor/taxa de transmissão de dados por meio dos botões e medir a distância da comunicação sem fio.
1) Modo Mestre: Envia 1 pacote por segundo e aguarda o reconhecimento.
2) Modo escravo: Permaneça no modo Rx para aguardar os dados do mestre, que serão enviados de volta.
3) O sinal reconhecido após receber os dados do mestre.
4) Modo de teste Tx: o módulo RF transmite sinal continuamente.
5) Modo de teste Rx: o módulo RF está sempre no modo Rx.
6) Modo de espera: o módulo RF está sempre em estado de espera.
1) Botão [SET]

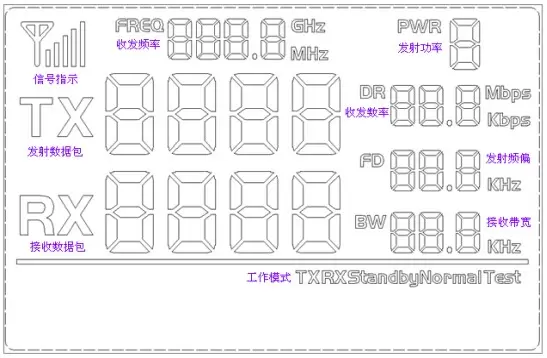

Pressione o botão [SET] para entrar no modo de configuração, caso ainda não esteja. No modo de configuração, pressione o botão [SET] para alternar entre os parâmetros definidos: modo de operação/frequência/potência de saída/taxa de dados/fator de espalhamento/largura de banda. O ÍCONE LCD correspondente piscará para indicar isso.
2) Botão [PARA CIMA]
No modo de configuração, pressione o botão [PARA CIMA] para aumentar o valor do ícone do flash.
Observação: a placa DEMO possui memória FLASH interna, todos os parâmetros de configuração se comportarão automaticamente e permanecerão inalterados mesmo após o desligamento.
| Interface | SPI |
| Lasca | nRf24L01+,SX126X,SX127X,SX128X,si4463,si4438,si4432,si4431,CC1101,outros |
| Freqüência | 150 MHz, 315 MHz, 433 MHz, 470 MHz, 490 MHz, 868 MHz, 915 MHz, 2,4 GHz, outros |
| Modulação | PERGUNTE,(G)FSK,LoRa |
| Potência de saída | 1mW,10mW,100mW,400mW,500mW,1W,1,6W,2W,3W,5W,30W |
Os usuários podem definir a frequência, a potência, a velocidade do transceptor e outros parâmetros por meio das teclas.
