RF4432PRO: Módulo transmissor e receptor RF Si4432 433 MHz com certificação CE-RED

O RF4432PRO tem sensibilidade de recepção extremamente baixa (-121 dBm), juntamente com a potência de saída líder do setor de +20 dBm para garantir maior alcance e melhor desempenho de link.
O módulo transmissor e receptor RF de 433 MHz RF4432PRO utiliza tecnologia sem chumbo para produção e testes rigorosos, em conformidade com os padrões RoHS e REACH. Além disso, o RF4432PRO também oferece aos clientes versões com certificação CE-RED, que podem atender às diferentes necessidades dos produtos dos clientes.

Contate-nos

DOWNLOAD

Características do módulo transmissor e receptor RF RF4432PRO

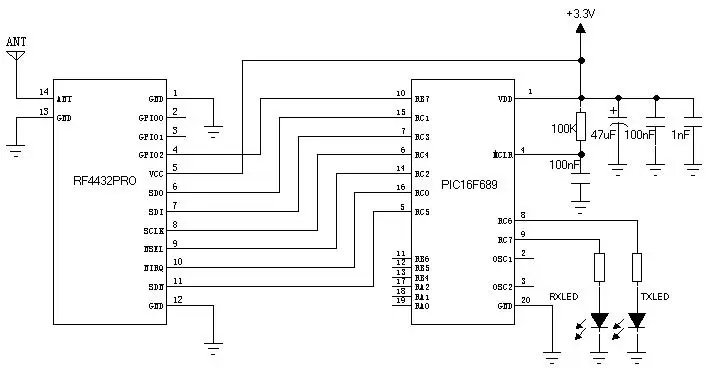

Circuito de aplicação do módulo transceptor RF RF4432PRO com certificação CE-RED

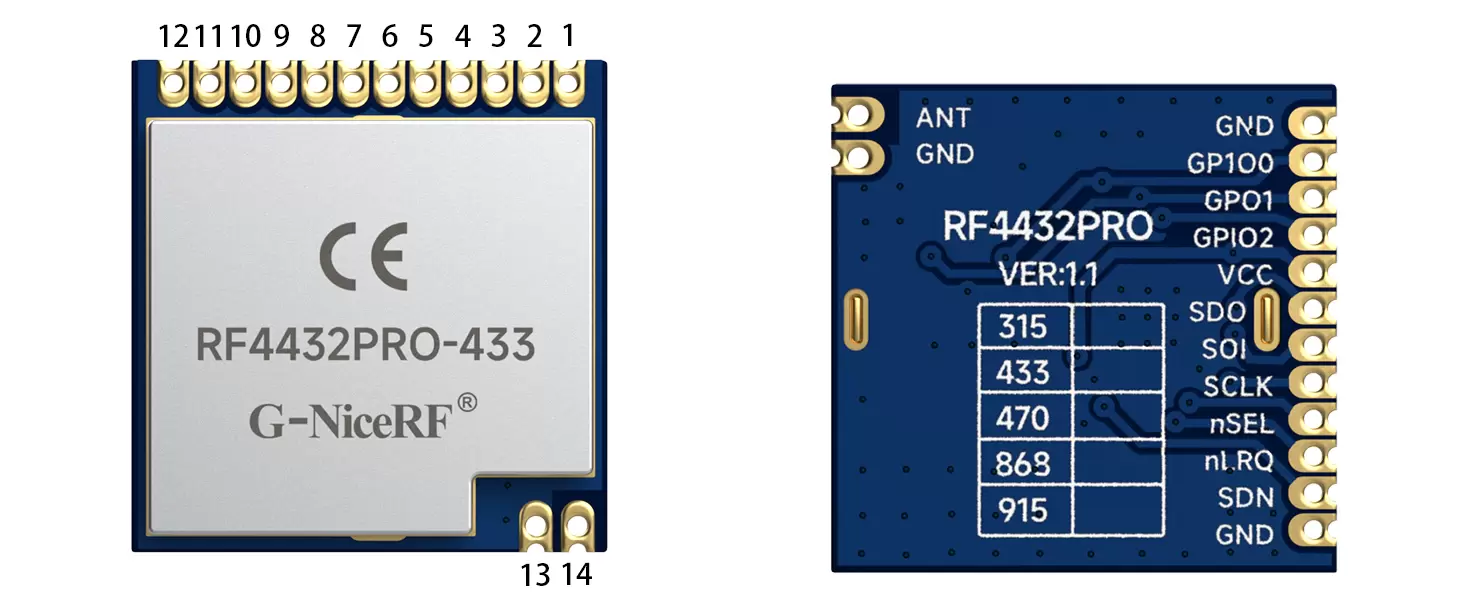

Definição de pinos do módulo transceptor RF RF4432PRO com certificação CE-RED

Pino Nº.	Nome do PIN	Descrição
1	Terra	aterramento de energia
2	GPIO0	O pino de controle do interruptor do transmissor é conectado dentro do módulo
3	GPIO1	O pino de controle do interruptor do transmissor é conectado dentro do módulo
4	GPIO2	Conecte diretamente ao pino GPIO2 do chip
5	VCC	Fonte de alimentação positiva 3,3V
6	SDO	Saída digital 0～VDD V, fornece função de leitura serial para registro de controle interno.
7	SDI	Entrada de dados serial. Entrada digital 0~VDD V. Este pino é um barramento de fluxo de dados serial de 4 fios.
8	SCLK	Entrada de relógio serial. Entrada digital 0~VDD V. Este pino fornece uma função de relógio de dados serial de 4 fios.
9	nSEL	Pino de entrada de seleção de interface serial. Entrada digital 0~VDD V. Este pino fornece a função de seleção/ativação para barramento de dados serial de 4 fios. Este sinal também é usado para indicar o modo de leitura/gravação em rajada.
10	nIRQ	Saída de interrupção
11	SDN	Pino de habilitação do chip. Entrada digital V 0~VDD. SDN=0 em todos os modos, exceto no modo de desligamento. Quando SDN=1, o chip será completamente desligado e o conteúdo do registrador será perdido.
12	Terra	aterramento de energia
13	Terra	aterramento de energia
14	FORMIGA	Conecte com antena coaxial de 50 ohms

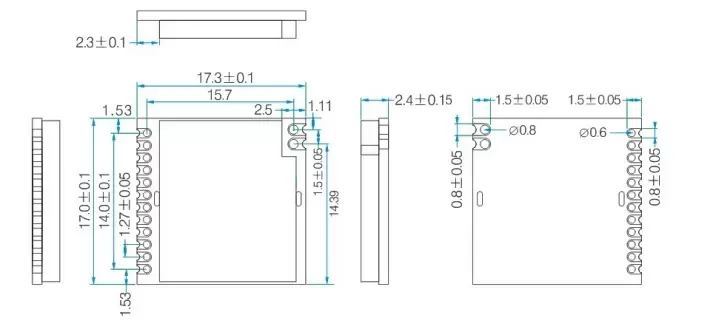

Dimensões mecânicas do módulo transceptor RF RF4432PRO com certificação CE-RED
